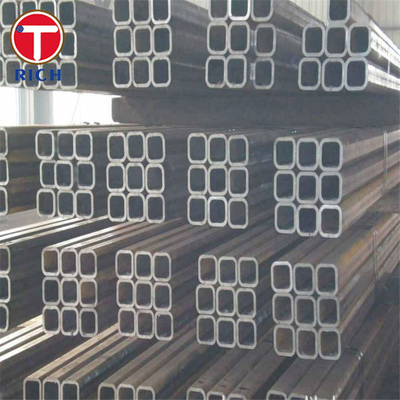

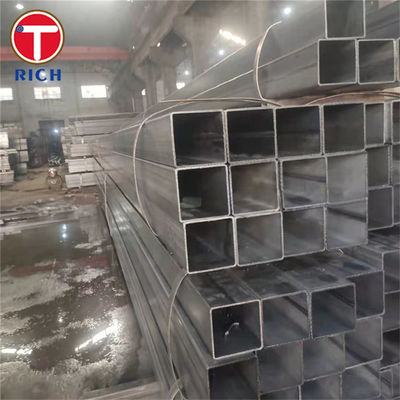

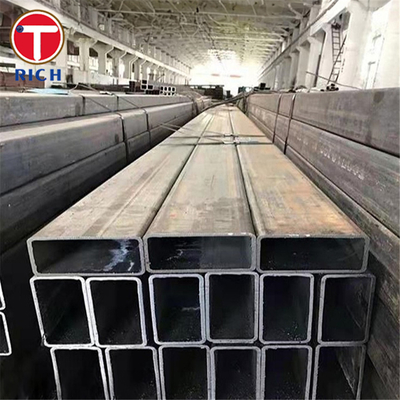

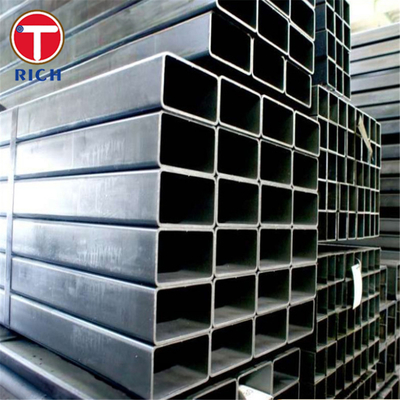

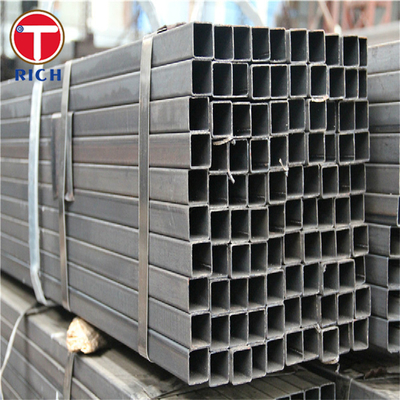

أنبوب فولاذي مربع من الصلب الكربوني القياسي JIS G3466 بدرجات STKR400 وSTKR490 بأبعاد 20 × 20 مم إلى 350 × 350 مم
تفاصيل المنتج
أنابيب فولاذ الكربونية المربعة
,JIS G3466 أنبوب الفولاذ الخالي من الخياطة
,أنبوب مستطيل من الصلب الكربوني
أنبوب الفولاذ المربع من الفولاذ الكربوني JIS G3466 هو قسم مجوف هيكلي يتم تشكيله في البرد أو يتم تشكيله يستخدم في الهندسة المدنية العامة والهياكل المعمارية والهياكل الفولاذية المصنوعة. تحت JIS G3466 ،رموز الدرجة القياسية هيSTKR400وSTKR490؛ يتم اختيار STKR400 للإطارات الهيكلية العامة ، في حين يتم استخدام STKR490 عندما تكون هناك حاجة إلى عائد أعلى وقوة سحب. يتم توفير الأنبوب عادةً كما تم تصنيعه ،بدون معالجة حرارية ما لم يتم الاتفاق على خلاف ذلكويشمل التفتيش التكوين الكيميائي وخصائص السحب والأبعاد والمظهر والعلامات.
| البند | المواصفات |
|---|---|
| المواد | قطعة مجوفة مربعة من الفولاذ الكربوني |
| المعيار | JIS G3466 |
| الدرجات الرئيسية | STKR400، STKR490 |
| خارج البعد | النطاق التجاري الشائع: 20 × 20 مم إلى 350 × 350 مم ؛ أحجام مخصصة بالاتفاق |
| سمك الجدار | النطاق التجاري الشائع: 1.2-12.5 ملم ؛ خيارات الجدار الثقيل مع مراعاة قدرة الطاحونة |
| الطول | 1-12 متر قابلة للتخصيص ؛ تتضمن أطوال الأسهم الشائعة 6 م ، 8 م ، و 12 م |
| نطاق التسامح | طول الجانب ≤100 ملم: ±1.5 ملم؛ طول الجانب >100 ملم: ±1.5%؛ سمك الجدار <3 ملم: ±0.3 ملم؛ سمك الجدار ≥3 ملم: ±10% |
| التوالي | ما لا يزيد عن 0.3% من الطول الكلي |
| حالة سطح | الأسود أو المزروع بالزيت أو المصقول أو المصبوغ أو العاري؛ يجب أن تكون السطح خالية من العيوب الضارة |
| المعالجة الحرارية | عادة ما يتم توفيرها كما هي المصنعة. لا يتم تطبيق المعالجة الحرارية عادة ما لم يتم تحديدها. |
| طريق التصنيع | أجهزة صناعة الأدوات والمواد الصناعية، مصنعة بالصناعة الصناعية، مصنعة بالصناعة الصناعية، مصنعة بالصناعة الصناعية |
| الممتلكات | STKR400 | STKR490 |
|---|---|---|
| الحد الأدنى لقوة الشد | 400 مبا | 490 MPa |
| الحد الأدنى لنقطة العائد / ضغط الدليل | 245 مبا | 325 مبا |
| الحد الأدنى للمطولات | 23% | 23% |
| الحد الأقصى للكربون | C ≤0.25% | C ≤0.18٪ |
| الحد الأقصى للفوسفور / الكبريت | P ≤0.040٪ ، S ≤0.040٪ | P ≤0.040٪ ، S ≤0.040٪ |
| مراقبة المستقيمة | ≤0.3% من الطول الإجمالي | ≤0.3% من الطول الإجمالي |
يحدد JIS G3466 درجتين فقط: STKR400 و STKR490. تأتي القيم المذكورة أعلاه من جداول درجات JIS G3466 وموجزات تقنية عامة للمعيار.
عادة ما يسأل المشترون المحترفون ما إذا كان STKR400 أو STKR490 هو الدرجة الصحيحة للحمل المصمم. نحن ندعم اختيار الدرجة عن طريق التحقق من الحد الأدنى المطلوب من قوة الانسحاب:يوفر STKR400 ≥245 MPa، بينماSTKR490 يوفر ≥325 MPaهذا يتجنب تحديد المواد باهظة الثمن أو تحديد عنصر تحمل الحمل.
للأسطوانات المطاطية، العصا، أعمدة الحواجز، والهياكل المكونة وحدات، عدم التطابق الأبعاد يخلق مشاكل التجميع. نحن التحكم في المسامح الرئيسية جي اس G3466:,مسطحة، حجم الزاوية، والتوجه. يمكن التحكم في التوجه0.3٪ من الطول الكلي، دعم أفضل قطع ، لحام ، وتحقيق المواصفات.
غالبًا ما تحتاج فرق المشتريات إلى تتبع المصنع والتحكم في عدد الحرارة ووثائق التفتيش. يتطلب نظام JIS G3466 وضع علامات حسب الدرجة والأبعاد والشركة المصنعة.ويمكن تقديم شهادة اختبار عند الطلبالنص المذكور في JIS يشير أيضًا إلى وثائق التفتيش بموجب JIS G 0415.
| النظام القياسي | المعيار المرجعي | وصف موجز |
|---|---|---|
| الـ JIS | JIS G3466 | أنابيب مربعة ومستقيمة من الفولاذ الكربوني للبنية العامة |
| ASTM | أيه إس تي إم أيه 500 / أيه إم أيه 500 | أنابيب هيكلية مصفحة باردة و بلا خيوط من الفولاذ الكربوني في أقسام مستديرة وشكل |
| إين | EN 10219 | الصفوف الجوفية الهيكلية المطاومة باردة من الفولاذ غير المسدس والفولاذ ذو الحبوب الدقيقة |
| GOST | معايير القسم الهيكلي المجوف GOST | تستخدم في الأنابيب الفولاذية الهيكلية المربعة والمستقيمة في المشتريات في سوق دول الاتحاد السوفيتي |
| GB | GB/T 6728-2025 | الصلب المقطعي الذي يتم تشكيله باردة للبنية العامة ؛ المعيار الوطني الصيني الحالي ، الذي تم تنفيذه في 1 مارس 2026 |
تغطي ASTM A500 الأنابيب الهيكلية الصلبة من الفولاذ الكربوني الملحومة بالبرد وغير الملحومة للقيام ببناء الجسور والمباني الملحومة أو المزدوجة أو المزدوجة.
المنتج التطبيقي: منصة الحواجز الصلبة للمنصات الصناعية.
أنبوب الصلب المربع JIS G3466 مناسب لإنتاج أعمدة الحواجز المصفحة حيث يتطلب هندسة قطع ثابتة وقوة استنتاج يمكن التنبؤ بها وتثبيت لحام نظيف.
| الدرجة | المعيار | Cmax % | سي ماكس % | % | Pmax % | Smax % | غيرها |
|---|---|---|---|---|---|---|---|
| STKR400 | JIS G3466 | 0.25 | ... | ... | 0.040 | 0.040 | يمكن إضافة عناصر سبيكة أخرى إذا لزم الأمر |
| STKR490 | JIS G3466 | 0.18 | 0.55 | 1.50 | 0.040 | 0.040 | يمكن إضافة عناصر سبيكة أخرى إذا لزم الأمر |
| الصف B من ASTM A500 | أيه إس تي إم أيه 500 | 0.26 الحرارة / 0.30 المنتج | ... | 1.35 حرارة / 1.40 المنتج | 0.035 الحرارة / 0.045 المنتج | 0.035 الحرارة / 0.045 المنتج | Cu ≥0.20% عندما يتم تحديد الفولاذ النحاسي |
| الصف C من ASTM A500 | أيه إس تي إم أيه 500 | 0.23 حرارة / 0.27 منتج | ... | 1.35 حرارة / 1.40 المنتج | 0.035 الحرارة / 0.045 المنتج | 0.035 الحرارة / 0.045 المنتج | Cu ≥0.20% عندما يتم تحديد الفولاذ النحاسي |
| S355J2H | EN 10219 | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 | معدل التأثير المطلوب عند -20 درجة مئوية |
| الدرجة | المعيار | قوة العائد / الضغوط الدقيقة | قوة الشد | الطول | الملاحظات |
|---|---|---|---|---|---|
| STKR400 | JIS G3466 | ≥245 MPa | ≥400 MPa | ≥23٪ | قطعة الاختبار رقم 5، اتجاه محور الأنابيب |
| STKR490 | JIS G3466 | ≥325 MPa | ≥490 MPa | ≥23٪ | قطعة الاختبار رقم 5، اتجاه محور الأنابيب |
| الصف B من ASTM A500، أنبوب على شكل | أيه إس تي إم أيه 500 | ≥317 MPa | ≥400 MPa | ≥23٪ | أنابيب هيكلية مربعة / مستطيلة |
| الصف ASTM A500 C، أنبوب على شكل | أيه إس تي إم أيه 500 | ≥ 345 مبا | ≥425 MPa | ≥21% | أنابيب هيكلية مربعة / مستطيلة |
| S355J2H | EN 10219 | ≥355 MPa لـ t ≤16 mm ؛ ≥345 MPa لـ 16| 510-680 مبا لـ t≤3 ملم؛ 470-630 مبا لـ 3 | ≥20% |
KV2 ≥27 J عند -20 °C |
|
-
