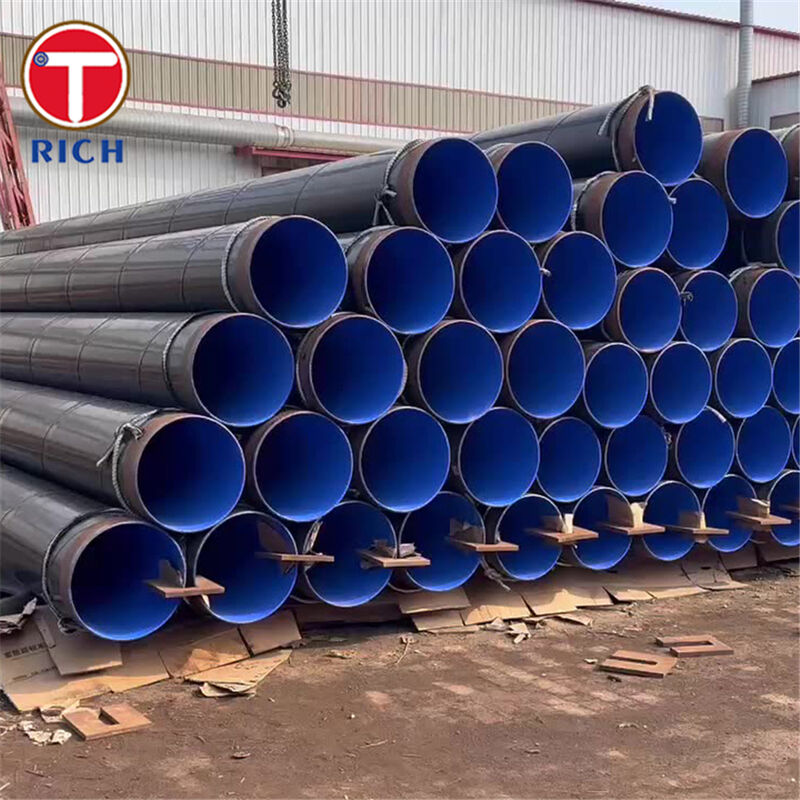

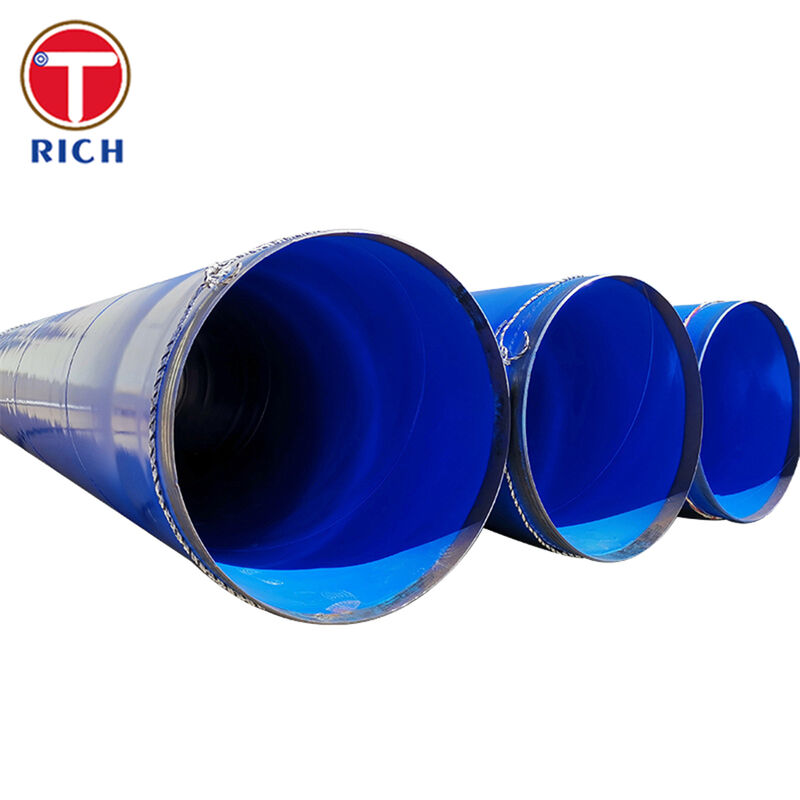

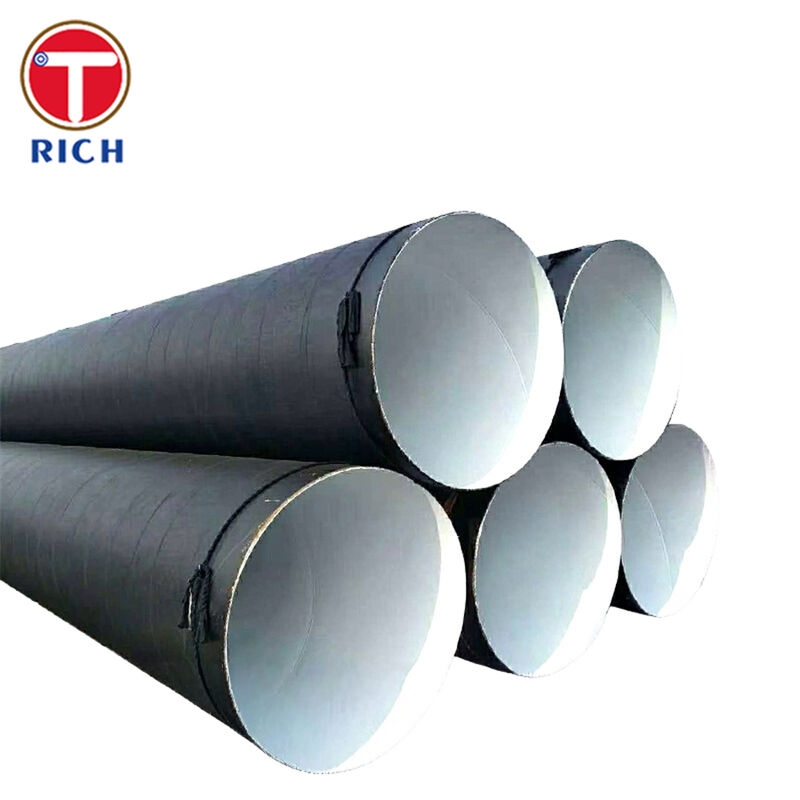

GOST 8732-78 أنابيب الفولاذ الكربوني غير المقطوعة مع طبقة إيبوكسي للنفط والغاز

لمحة عامة عن المواد

هذه الأنابيب هي أنابيب من الفولاذ الكربوني غير مسمومة المصنعة بالساخنة (المنتهية بالساخنة) المصنعة وفقاً لـ GOST 8732-78 ،الذي يحدد نطاق الأبعاد للأنابيب الفولاذية الخالية من اللحام المتحولة حرارة للأغراض العامة.

الفولاذ الأساسي عادة ما يكون من الفولاذ الكربوني غير المسبوب مثل الصف 20 إلى GOST 1050 ، ويستخدم على نطاق واسع للضغط وخدمة السوائل.

بعد التصنيع الساخن والمعالجة الحرارية وفقًا لمعيار الصلب المعني (على سبيل المثال GOST 1050 / GOST 8731) ، تتلقى الأنابيب إيبوكسي خارجية و / أو داخلية (عادةً إيبوكسي متصل بالاندماج ،طلاء FBEيوفر هذا الطلاء درجة عالية من الحماية من التآكل لخطوط أنابيب النفط والغاز المدفونة وتحت سطح البحر ، مما يطيل عمر الخدمة ويقلل من الصيانة.

المواصفات

1التصنيع والأحجام (GOST 8732-78)

• العملية: غير مسمومة بالعمل الساخن (المطاط الساخن أو التوسع الساخن)

• القطر الخارجي (المجموعة القياسية النموذجية): 25820 ملم

• النطاق الصناعي العملي المزود من العديد من المطاحن: حوالي 32-426 ملم OD

• سمك الحائط: 2.575 ملم

• الطول:

  • طول عشوائي (غير مقياس): 4.0 ∙ 12.5 م

  • الأطوال الثابتة (المقاسة) أو المتعددة المتاحة ضمن هذه النطاق

• التشطيب النهائي: النهاية السهلة (PE) كمعيار ؛ النهايات المزقجة (BE) لللحام عند الطلب

2طلاء إيبوكسي / FBE

• نوع الطلاء:

  • خارجية: إيبوكسي ذو طبقة واحدة أو طبقة مزدوجة (FBE) أو نظام إيبوكسي متوازي للحد الحراري

  • داخلي (اختياري): طبقة تدفق إيبوكسي أو غطاء FBE للحد من الاحتكاك والحماية الإضافية من التآكل

• سمك الطلاء الخارجي النموذجي: 350 450 μm (FBE ذات الطبقة الواحدة) ، مع خيارات تصل إلى ~ 750 μm لأنظمة العمل الثقيل

• سمك الغطاء الداخلي النموذجي: عادةً ما يكون 200-500 ميكرومتر حسب مواصفات المشروع

• غلاف درجة حرارة الخدمة (FBE القياسية):

  • النطاق التقليدي: ما يقرب من 30 °C إلى + 80 °C

  • خيارات FBE عالية درجة الحرارة الخاصة: تصل إلى ~ 100~110 °C عندما يتم تحديدها وتأهيلها

• فحص الطلاء:

  • الكشف عن الإجازة (اختبار الشرارة عالية الجهد) حسب NACE SP0490 / ASTM G62 أو ما يعادلها

  • اختبارات الالتصاق والتأثير والانحناء والانفصال الكاثودي وفقًا لـ CSA Z245.20 / ISO 21809-2 أو مواصفات المشروع

3حالة التسليم

• الأنابيب: المنتهية بالحر، أو المطبقة أو المطبقة والمتشددة اعتمادا على معيار الصلب

• الطلاء: معالجة بالكامل، وتفتيش، وبصورة مرئية خالية من ثقوب الدبابيس، والجروح، والبثور، والمناطق غير المرتبطة

• النهايات: أغطية بلاستيكية ومعالجة مناسبة لتجنب تلف الطلاء

الخصائص الرئيسية

1. سلامة عالية تحت الضغط

   • التركيب غير السلس بالعمل الساخن يزيل غرز اللحام ، مما يعطي قوة موحدة لضغط داخلي مرتفع والحمولات الديناميكية في أنظمة نقل النفط والغاز.

2. حماية ممتازة من التآكل مع طلاء البوكسي

   • FBE / epoxy يشكل حاجزاً كثيفاً ومتماسكاً بقوة ضد رطوبة التربة والكلوريدات و CO2 والعديد من المواد الكيميائية ، مما يبطئ بشكل كبير التآكل الخارجي والداخلي في خطوط الأنابيب.

3. محسّنة للأنابيب النفطية والغازية المدفونة وتحت البحر

   • تم تصميمها للعمل مع أنظمة الحماية الكاثودية؛ التماسك الجيد لـ FBE ٪ والانفصال الكاثودي المنخفض يقلل من الطلب على التيار CP وتكلفة التشغيل.

4. أداء ثابت على نطاق واسع من درجات الحرارة

   • الفولاذ الكربوني الأساسي مثل GOST 20 ، ASTM A106 Grade B أو API 5L Grade B يوفر قوة موثوقة في درجات حرارة أنابيب النفط والغاز النموذجية ،في حين أن FBE يحافظ على النزاهة من ظروف أقل من الصفر حتى ~ 80 ° C أو أعلى مع أنظمة متخصصة.

5. قابلية لحام جيدة وقابلية بناء ميدانية

   • الفولاذ غير المقاوم للكربون المنخفض يضمن قابلية لحام جيدة ؛ أنظمة طلاء المفاصل المتوافقة FBE والحقل (FBE ، ARO ، 3LPE / 3LPP الأغلفة ، الشرائط اللزجة) تدعم حماية موثوقة للمفاصل.

6. توفر واسع وموازنة بين المعايير

   • الخصائص الميكانيكية والكيميائية تتوافق بشكل وثيق مع الصفوف الدولية الشائعة مثل ASTM A106 Grade B ، API 5L Grade B ، EN 10216-1 P235TR1 و JIS G3454 STPG370 ،تبسيط المشاريع المتعددة المعايير.

فوائدنا

فيما يلي مخاوف نموذجية من مشتري خطوط أنابيب النفط والغاز ، وكيف تلبي أنابيبنا السلسة المصنوعة من الايبوكسي GOST 8732-78.

1هل ستستمر طبقة الايبوكسي في الخدمة القاسية للنفط والغاز؟

• نستخدم أنظمة FBE عالية الأداء مؤهلة وفقاً للمعايير المعترف بها دولياً مثل CSA Z245.20 و ISO 21809-2 للأنابيب المدفونة والغارقة.

• يتم التحكم بدقة في سمك الطلاء (عادة 350 ∼ 450 ميكرومتر ، مع خيارات العمل الثقيل تصل إلى ~ 750 ميكرومتر) ويتم رصدها من خلال عمليات فحص مستمرة DFT (سمك الفيلم الجاف).

• كل أنبوب مغلف يخضع لفحص بصري بالإضافة إلى الكشف عن الإجازة باستخدام طرق متوافقة مع NACE SP0490 و ASTM G62 للعثور على الثقوب والبقع الرقيقة قبل الشحن.

2ماذا عن حدود درجة الحرارة وأداء الطلاء؟

• يتم اختيار تركيبات FBE القياسية لمدى خدمة مستمرة نموذجي من حوالي 30 درجة مئوية إلى + 80 درجة مئوية ، والذي يغطي غالبية خطوط النقل والتجميع البرية.

• للتطبيقات الأكثر سخونة، نقدم خيارات FBE عالية درجة حرارة الزجاج معدل الخدمة المستمرة تصل إلى 100-110 درجة مئوية، بناءً على مؤهلات الشركة المصنعة وبيانات الاختبار الطويل الأجل.

• يتم الاختيار مع العميل بناءً على درجة حرارة التصميم وظروف التربة وتصميم CP ، مما يضمن أداء الطلاء طوال عمر خدمة خط الأنابيب.

3هل الطلاء متوافق مع طلاء المفاصل الميدانية وأنظمة إعادة التأهيل؟

• طبقتنا الخارجية القياسية هي FBE ذات طبقة واحدة أو مزدوجة، تستخدم على نطاق واسع وتتوافق مع طبقات المفاصل الميدانية القائمة على FBE،والغلافات اللزجة المصممة لأنظمة FBE/3LPE/3LPP.

• يمكننا توفير أنظمة المفاصل الموصى بها في الميدان وإجراءات التطبيق التي تتوافق مع مواصفات الطلاء الرئيسية ومعايير ISO 21809 والشركة ذات الصلة.

4كيف تتناسب أنابيب GOST هذه مع مشروعنا متعدد المعايير (API، ASTM، EN، JIS، GB) ؟

• الصفوف الفولاذية الأساسية المستخدمة مع GOST 8732-78 (مثل الصلب 20 إلى GOST 1050) تعادل تقريبًا في التركيب الكيميائي والخصائص الميكانيكية مع GB 20 ، EN 10216-1 P235TR1 ، و JIS G3454 STPG370.

• إن ممارسات الإنتاج والاختبار لدينا تضمن أن الأنابيب يمكن أن تكون مرجعية متقاطعة إلى API 5L الدرجة B / ISO 3183 L245 و ASTM A106 الدرجة B حيث تسمح مواصفات المشروع ،تبسيط حسابات التصميم والموافقة على المواد.

5هل يمكنك توفير القدرة الكاملة على التتبع ومراقبة الجودة؟

• يمكن توفير كل أنبوب مع شهادات اختبار المصنع بما في ذلك تحليل الحرارة، ونتائج الاختبار الميكانيكي والامتثال لـ GOST 8731 / GOST 1050 والمعايير الدولية المرجعية المختارة.

• يتم توفير سجلات جودة الطلاء (سجلات DFT ، سجلات اختبار العطلة ، اختبارات الالتصاق ، مخططات درجة حرارة التشديد) كجزء من دفتر البيانات ، ودعم عمليات التدقيق وأنظمة سلامة الأصول.

التركيب الكيميائي

الخصائص الميكانيكية

المعايير المعمول بها

نظام غوسط / الروسي

• غوسط 8732-78 أنابيب الفولاذ بدون خياطة معالجة ساخنة مجموعة من الأحجام (تحدد OD ، سمك الجدار ، الطول).

• غوسط 8731-74 ‬ أنابيب الفولاذ غير المتشابكة المعوجة ساخنة ‬ المتطلبات التقنية (التصنيع والاختبار).

• GOST 1050

ASTM / ASME

• ASTM A106 / ASME SA106 أنابيب الفولاذ الكربوني السلسة لخدمة درجات الحرارة العالية (الدرجة B المستخدمة عادة كمكافئ).

• أنابيب الفولاذ الكربوني ذات الأغراض العامة (غالبا ما تستخدم للمقارنة)

• ASTM G62 إكتشاف الإجازة في طلاء خطوط الأنابيب (طلاء QC).

API / ISO

• API 5L / ISO 3183

• معيار ISO 21809-2 ‬طلاءات FBE الخارجية للأنابيب المدفونة/المغمورة في صناعات البترول والغاز الطبيعي.

EN (أوروبا)

• المعيار EN 10216-1 أنابيب الفولاذ الخالية من الخياطة لأغراض الضغط أنابيب الفولاذ غير السليمة ذات خصائص محددة في درجة حرارة الغرفة (P235TR1).

JIS (اليابان)

• JIS G3454 أنابيب الفولاذ الكربوني للخدمة الضغطية (STPG370 كصنف معادل)

(الصين)

• GB/T 8163 أنابيب الفولاذ الخالية من اللمسات للخدمة السائلة (عادة ما تستخدم الصف 20).

المعايير والمبادئ التوجيهية الخاصة بالطلاء

• DIN 30671 / DIN 30670 ️ الطلاء الخارجي الحراري والثلاثة طبقات من البوليوليفين للأنابيب الفولاذية المدفونة و تحت الماء.

• CSA Z245.20 طلاءات FBE الخارجية المطبقة على النباتات.

• الـ NACE SP0490 ‬ اكتشاف الإجازة في طلاءات أنابيب FBE الخارجية.

مجالات التطبيق

1مجالات التطبيق العامة

يتم استخدام أنابيب الفولاذ الكربوني السلسة المغطاة بالأكسيد الكربوني GOST 8732-78 على نطاق واسع في:

• أنابيب نقل النفط الخام والمنتجات المكررة

• أنابيب الغاز الطبيعي والغاز المكثف

• أنظمة التجميع وخطوط التدفق في الإنتاج في المرحلة السابقة

• خطوط حقن المياه والتخلص من المياه المنتجة

• خطوط مياه الحريق، مياه التبريد والمياه الصناعية

• خطوط أنابيب مدفونة وتحت سطح البحر في الأراضي أو مياه البحر المآكلة

2استخدامات نموذجية في قطاع النفط والغاز

1. خطوط أنابيب النقل (على الشاطئ والبحر)

   • خطوط الطرق الطويلة التي تنقل النفط الخام أو الغاز الطبيعي أو المنتجات المكررة.

   • الطلاء الخارجي FBE يوفر حاجز التآكل الأساسي ، يعمل جنبا إلى جنب مع أنظمة الحماية الكاثودية.

2. التجميع وخطوط التدفق في الإنتاج في المرحلة السابقة

   • خطوط أنابيب أقصر من رؤوس الآبار إلى المجموعات ومرافق المعالجة المركزية.

   • يتم تفضيل الأنابيب السلسة المطلية بالأكسيد الايبوكسي حيث تتطلب مستويات CO2 / H2S الداخلية وقطع المياه مكافحة قوية للتآكل ، خاصة عندما يتم دمجها مع مثبطات أو غطاء إيبوكسي داخلي.

3. أنابيب حقن المياه والتخلص منها

   • خطوط الضغط العالي التي تحمل مياه الحقن أو المياه المصنعة المعالجة إلى خزانات أو آبار التخلص.

   • FBE الخارجي يقلل من خطر التآكل الخارجي ؛ الايبوكسي الداخلي (إذا تم تحديده) يساعد على تخفيف الحفر الداخلية من الأكسجين والمواد الكيميائية المتبقية.

4. أنابيب المحطة (محطات المضخات ومحطات الضغط ومحطات القياس)

   • الأنابيب فوق الأرض والمدفونة في محطات الضغط ومضخات، ومجموعات، ومحطات القياس ومرافق الخنازير.

   • يقدم طلاء الايبوكسي مقاومة للصدمات وتسامح الأشعة فوق البنفسجية (عندما يتم تغليفه حسب الحاجة) ، مما يسهل الصيانة في المنشآت المعرضة.

5. القيود والإرتفاعات تحت سطح البحر (حيث يسمح التصميم بفولاذ الكربون)

   • تستخدم لبعض الملفات تحت البحر، الملفات المربطة و الملفات القصيرة الارتفاع في مزيج من الحماية الكاثودية المناسبة، شريطة استيفاء ظروف التشغيل وتصميم التعب.

6. خطوط أنابيب المياه والخدمات العامة عبر البلاد في مجمعات النفط والغاز

   • مياه الحريق، مياه التبريد، وأنابيب المرافق المصنع حيث خدمة الهيدروكربون لا تشارك ولكن الحماية على المدى الطويل من التآكل لا تزال حاسمة.
