مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
SAE J526

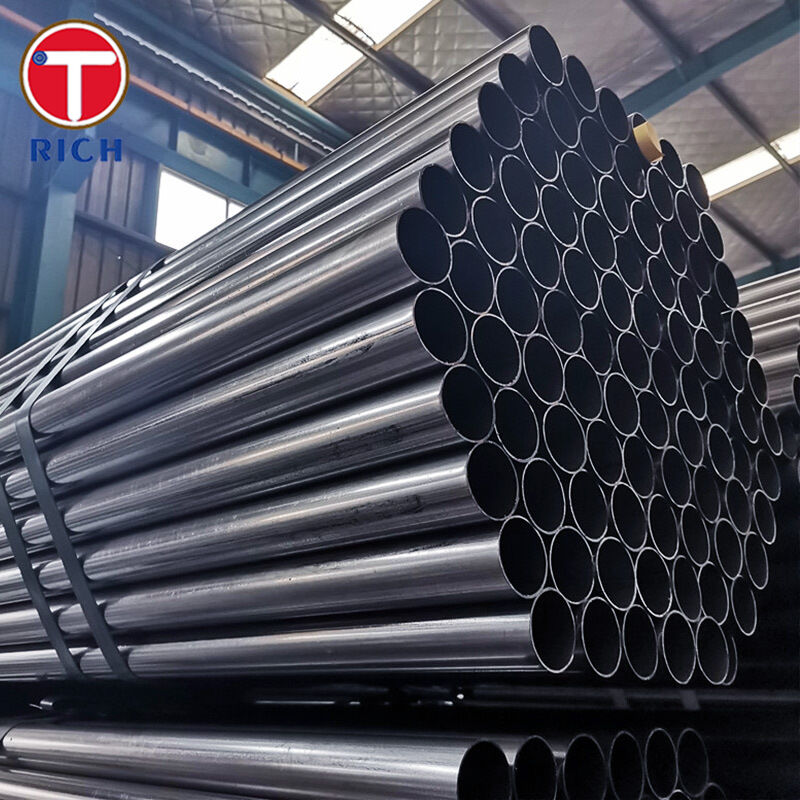

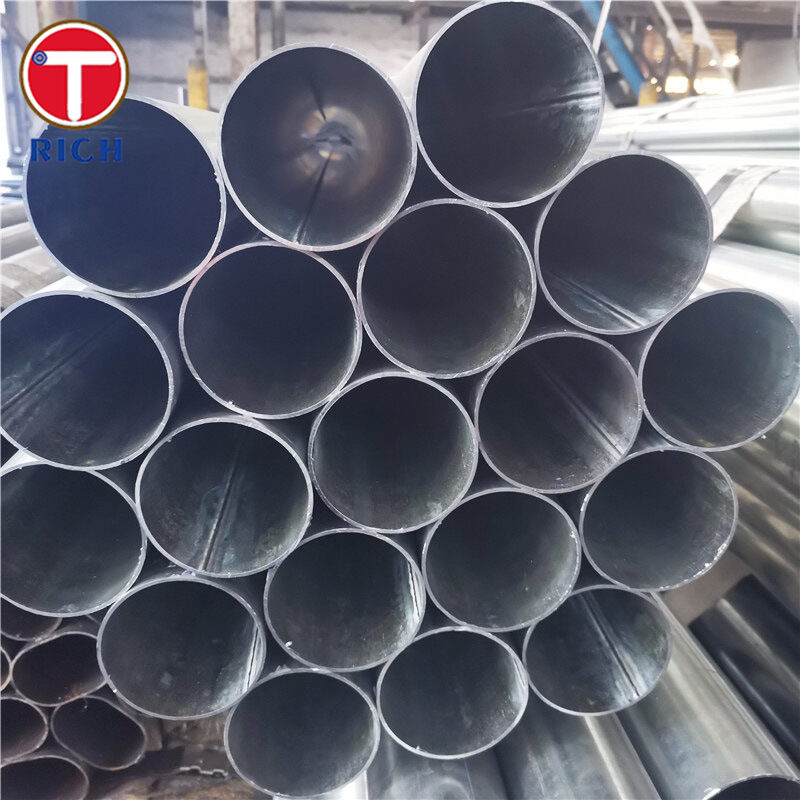

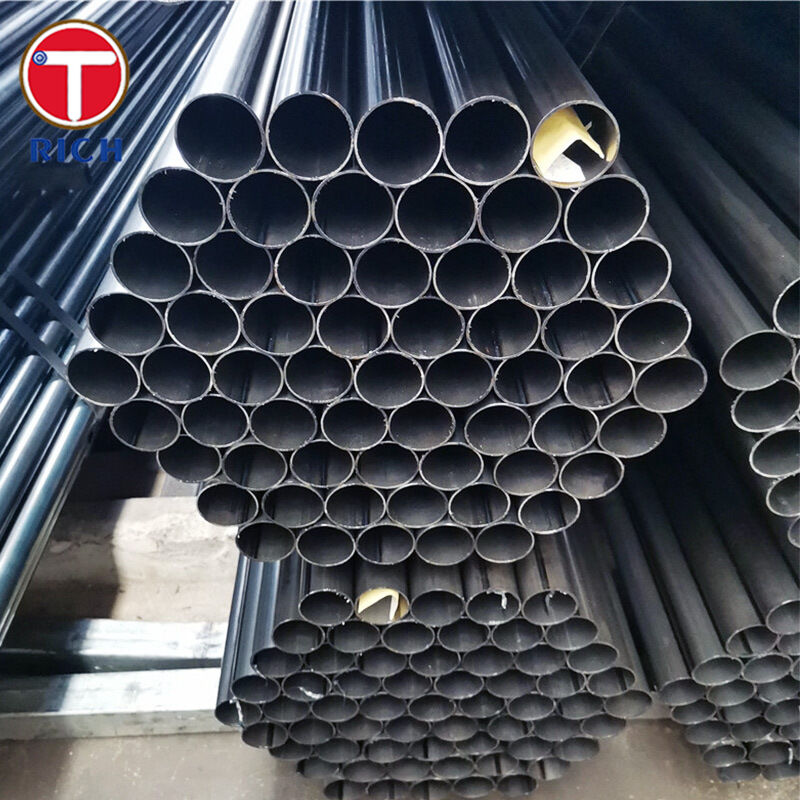

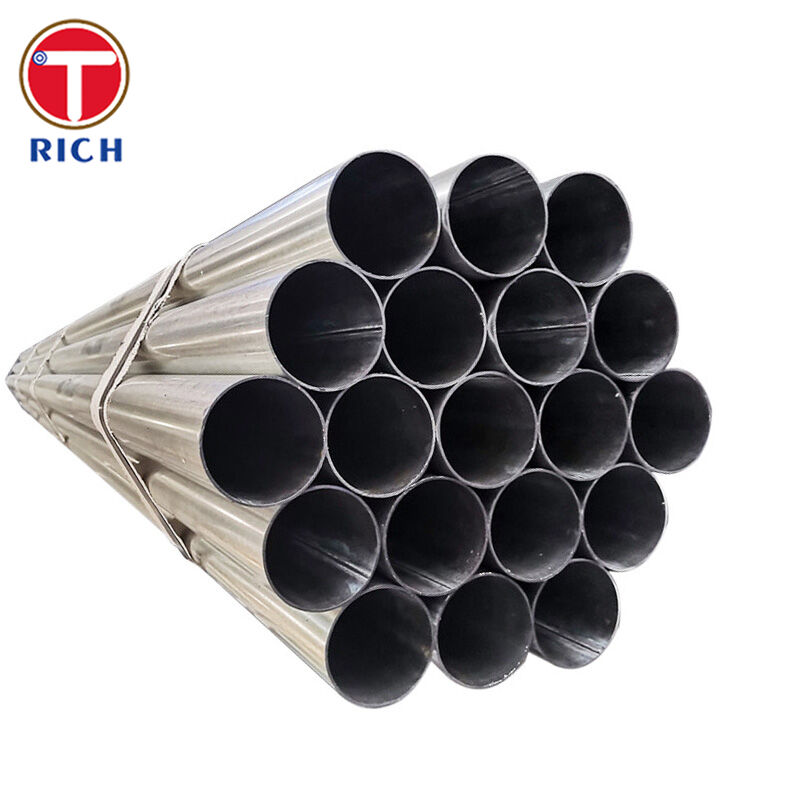

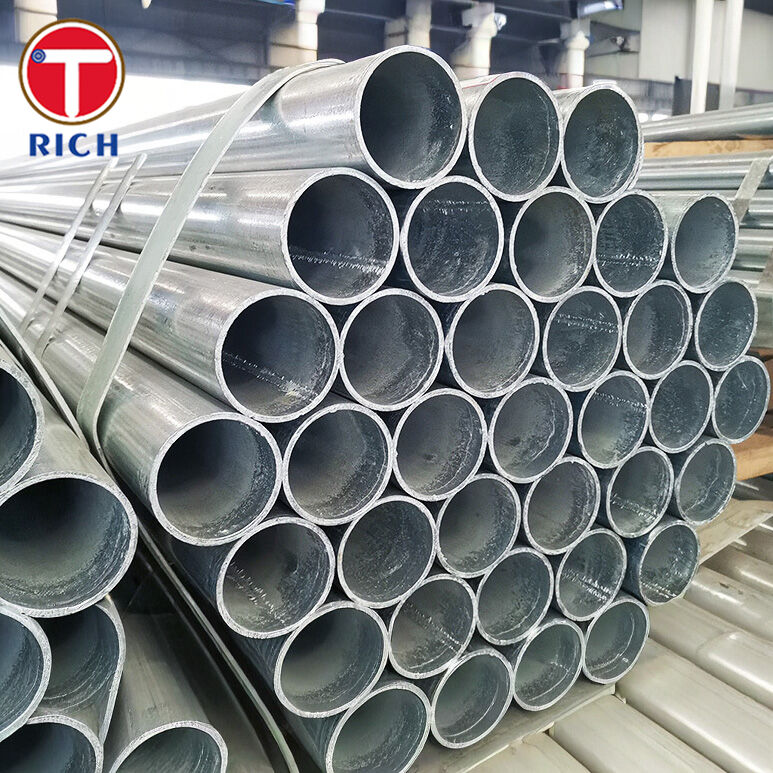

أنابيب SAE J526 مغلفة بالمقاومة الكهربائية (ERW) ، ذات جدار واحد،أنابيب الدقة من الصلب منخفض الكربون مصممة للاستخدامات الصناعية للسيارات والاستخدامات الصناعية المماثلة حيث الأداء الضغطية الموثوقة والتشكيل الخاضع للرقابة (الانحناء)يتم تشكيل الأنبوب من شريط فولاذ واحد؛ بعد الحام،يتم إزالة حبل اللحام الخارجي لتوفير سطح خارجي سلس مناسب للتجميع والتوجيه في عبوات السيارات المدمجة.
ملاحظة: المواد SAE J526 ليست مخصصة لتطبيقات الشعلة الواحدة لأن منطقة اللحام الداخلية يمكن أن تخلق مسار تسرب محتمل؛ إذا كان استخدام الشعلة الواحدة لا مفر منه،يجب الاتفاق على المخاطر بين المشتري والمنتج.
| حجم الجهاز | OD (ملم) | تحمل OD (± mm) | الحائط (ملم) | تسامح الجدار (± mm) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| - 4 | 6.35 | 0.08 | 0.71 | 0.08 |
| - 5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
دقة الأبعاد المستقرة للتثبيت الموثوق بها مع إصلاحات الأنابيب للسيارات (تسامحات OD / WT حسب SAE J526)
الأداء القابل للضغط الذي تم التحقق منه باستخدام أساليب الاختبار القياسية (مثل مقاومة الضغط، التوهج، الانحناء، NDT)
فولاذ منخفض الكربون وسهل التشكيل للإنحناء وتوجيه التجميع
حالة سطح جاهزة للإنتاج: تم إزالة الحبات الخارجية؛ تم التحكم في الحبات الداخلية (متطلبات خاصة للحبات الداخلية بالاتفاق)
هل سيسرب من الشعلة أم من التركيب لأنه مصفوق؟
SAE J526 ليست مخصصة للاستخدام مع إشعاع واحد، ونحن تنسيق الإمدادات إلى إشعاع مزدوج / أساليب تشكيل مناسبة والسيطرة على ظروف الدلو الداخلية عندما يطلبها أمر الشراء.
يتم التحقق من أداء الإشعال من خلال إجراءات الإشعال الموحدة.
هل يمكنك الحفاظ على التسامحات الضيقة والحفاظ على الاتساق من أنبوب إلى أنبوب للإنتاج الضخم؟
نحن نتبع معايير SAE J526 وننفذ عمليات التحقق من الأبعاد، بالإضافة إلى إمكانية تتبع المجموعة وشهادات الامتثال عند الطلب.
كيف يمكنك منع الصدأ والتلوث داخل الأنبوب أثناء الشحن والتخزين؟
نحن نقدم مراقبة النظافة الداخلية وحماية التآكل للشحن / التخزين العادي، مع طلاءات إضافية اختياري عند تحديد.
| الأمم المتحدة | الصف SAE | C (بمقدار الوزن) | م.ن.م. | P max (% الوزن) | S max (% الوزن) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30 ٠50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08 ٠13 | 0.30 ٠60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10 ٠15 | 0.30 ٠60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ′′ 018 | 0.30 ٠60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18 ′′ 023 | 0.30 ٠60 | 0.030 | 0.050 |
| مثال على الدرجة الأساسية | قوة العائد الدقيقة (تعديل 0.2٪) | قوة السحب دقيقة | إطالة الدقيقة | القسوة القصوى |
|---|---|---|---|---|
| SAE 1008 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (في 50 مم) | روكويل 30T 65 |
| SAE 1010 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (في 50 مم) | روكويل 30T 65 |
| SAE 1012 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (في 50 مم) | روكويل 30T 65 |
| SAE 1015 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (في 50 مم) | روكويل 30T 65 |
| SAE 1020 | 170 MPa (≈24,650 psi) | 290 MPa (≈42,060 psi) | 14% (في 50 مم) | روكويل 30T 65 |
SAE: SAE J526 أنابيب الضغط المصنوعة من الصلب منخفض الكربون مناسبة للإنحناء والإشعال والرصاص والتشكيل والحرارة
ASTM: ASTM A513/A513M ERW أنابيب ميكانيكية من الكربون / الفولاذ اللاسلي
EN: EN 10305-3 أنابيب الصلب الدقيقة المقاومة باردة
غوسط: غوسط 10704-91 أنابيب الفولاذ المطاطية الطولية (الملحومة الكهربائية)
JIS: JIS G3445 أنابيب الفولاذ الكربوني لأغراض هيكلية الآلات
GB: GB/T 3091 أنابيب الصلب المطاوئة لتوصيل السوائل منخفضة الضغط
الصناعات الأولية
أنظمة السوائل للسيارات، أنابيب التبريد، خدمات الهيدروليكية العامة والضغط الخفيف
حيث يستخدم
صناعة السيارات: خطوط هيدروليكية (غير شديدة التشكيل) ، مجموعات أنابيب الفولاذ المقطوعة ، أقواس / أجزاء أنابيب مشوهة ، مكونات أنابيب مصلاة
التبريد: دوائر أنابيب الفولاذ للأغراض العامة وعناصر أنابيب هيكلية
الهيدروليكية / الهندسة العامة: أنابيب الضغط منخفضة الكربون حيث مطلوب اختبارات أداء J526 والتسامحات
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
