ممتاز OD / معرف التحكم في أنابيب الصلب الخاصة الباردة مسحوب على شكل أنابيب الصلب GB / T 3094
تفاصيل المنتج
فولاذ alloy أنبوب ملحوم
,الفولاذ الهيكلي أنابيب مربعة
الصف الحديدي:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
التطبيق:
تستخدم في الأجزاء الهيكلية وأجزاء الأدوات والآلات
طريقة الإنتاج:
سحب بارد
نوع الأنابيب:
أنبوب بلا خيوط وفقًا للمعيار الصيني GB / T 3094 ، أو أنبوب مصفح وفقًا لطلب العملاء
التسامح:
وفقًا للجدول التالية، أو حسب طلب العملاء.
| التسامح للعرض | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤30 | ± 0.30 | ± 0.20 |
| >30-50 | ± 0.40 | ± 0.30 | |
| >50-75 | ± 0.80%A ± 0.80%B | ± 0.70%A ± 0.70%B | |
| > 75 | ± 1%A ± 1%B | ± 0.8%A ± 0.8%B | |
| التسامح لسمك الجدار | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤1.0 | ± 0.18 | ± 0.12 |
| >1.0-3.0 | +15٪ WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ± 10% WT | |
الخرطومات على الحافة للأنبوب:
وفقًا للجدول التالية، أو حسب طلب العملاء.
| حواف متطرفة | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤30 | 0.20 | 0.10 |
| >30-50 | 0.30 | 0.15 | |
| >50-75 | 0. 80% | 0.50٪ | |
| > 75 | 0.90٪ | 0. 60% | |
ثني:
بالنسبة للأنبوب العام، يجب أن يكون الانحناء ≤4.0mm/m، ويجب أن يكون التوالي الإجمالي ≤0.4%.
بالنسبة للأنابيب ذات الدرجة العالية ، يجب أن يكون الانحناء ≤2.0 ملم / م ، ويجب أن يكون المستقيم الكلي ≤0.2 ٪.
الخصائص الميكانيكية:
| الصف الحديدي | قوة الشد MPa | قوة الغلة MPa | الطول % |
| ليس أقل من | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
شكل الطرفين:
يجب قطع كلا طرفي الأنابيب إلى سطح نهائي كامل عمودي على المحور ويجب إزالة الأطراف من الطرفين.
شرط التسليم:
السحب البارد، المعالجة الحرارية مقبولة أيضا.

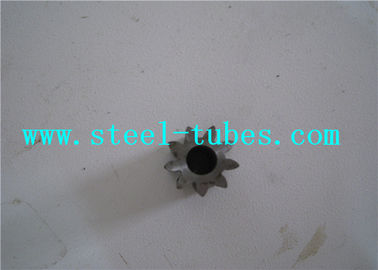

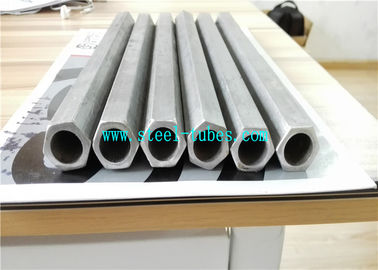

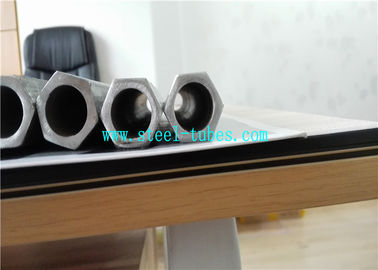

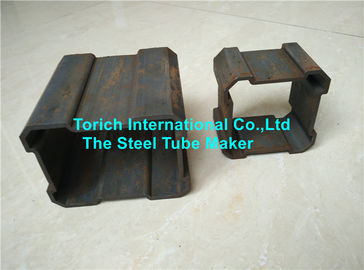

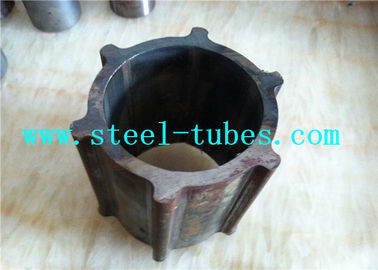

صور المنتج:
-
