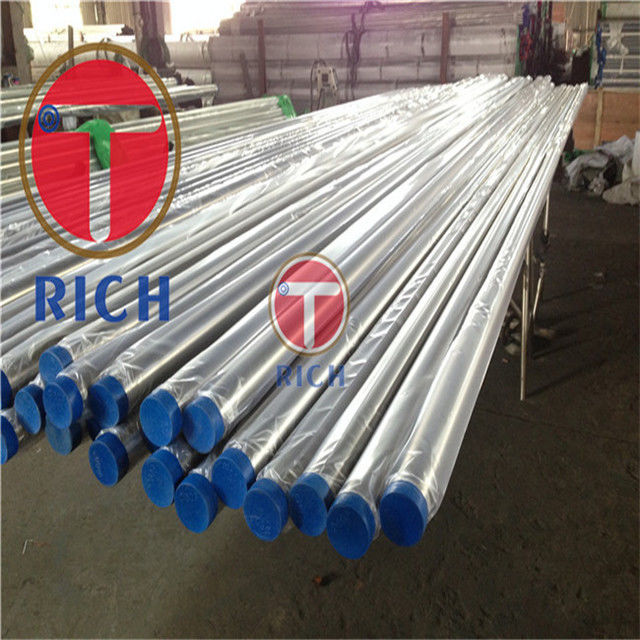

TORICH GB / T13296 304/316 أنبوب فولاذي غير قابل للصدأ مسحوب على البارد
تفاصيل المنتج
stainless tube steel
,قطر كبير صلب الذى لا يصدأ أنبوب
اسم المنتج:طوريك GB/T13296 304/316 أنابيب الفولاذ المقاوم للصدأ بلا خيوط للدخان ومبادل الحرارة
المعيار:GB/T13296
نطاق الحجم: OD: 6-159mm WT: 1-14mm الطول:3-12 ملم أووفقًا للتطبيق الفعلي للعملاء والإنتاج.
التطبيق:للكايلر ومبادلة الحرارة
الصف الحديدي:tp304/316/317/321/347/904/32750/32760
التكنولوجيا:مطوية ساخنة، مطوية باردة، مطوية باردة
الخصائص:
مركزية جيدة
جودة سطح جيدة
تحمل جيد لـ OD و ID
دقة عالية
جودة مستقرة
الصلابة الناعمة
1 الانحراف المسموح به في القطر الخارجي وسمك الجدار
| التصنيف | الحجم الاسمي | الانحراف المسموح به | |
| (و-هـ) | زائدة | ≤ 140 | ± 1.25%D |
| > 140 | ± 1%D | ||
| S | ≤3 | - 40%S | |
| >3~4 | -35%S | ||
| >4~5 | -33%S | ||
| >5 | -28%S | ||
| المرحاض | زائدة | 6 ~ 30 | +0.15 -صفر20 |
| >30~50 | ± 0.30 | ||
| >50 | ± 0.75%D | ||
| S | D≤38 | +20%S | |
| D>38 | -22%S | ||
2 نوع الصلب والتركيبة الكيميائية
| الرقم | الصف الصلب | التركيب الكيميائي % | ||||||||
| ج | نعم | م | (ب) | S | نـي | سي سي | (مو) | (تاي) | ||
| 1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 1.00 | 17.00 ~ 19.00 | | |
| 2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 10.50 | 17.00 ~ 19.00 | | |
| 3 | 1Cr19Ni9 | 0.04 ~ 0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | | |
| 4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | | |
| 5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 | 9.00 ~ 12.00 | 17.00 ~ 19.00 | | ≥ 5 درجة مئوية |
| 6 | 1Cr18Ni11Ti | 0.04 ~ 0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 9.00 ~ 13.00 | 18.00 ~ 20.00 | | 4Xc~ 0.60 |
| 7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | | |
| 8 | 1Cr19Ni11Nb | 0.04 ~ 0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00 ~ 13.00 | 17.00 ~ 20.00 | | |
| 9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00 ~ 14.00 | 18.00 ~ 20.00 | 2.00 ~ 3.00 | |
| 10 | 1Cr17Ni12Mo2 | 0.04 ~ 0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 | 11.0~ 14.00 | 16.00 ~ 20.00 | 2.00 ~ 3.00 | |
3 نظام المعالجة الحرارية الموصى به والخصائص الميكانيكية
| الرقم
| الصف الحديدي | نظام المعالجة الحرارية الموصى به | الخصائص الميكانيكية | |||
| قوة الشد Rm MPa | قوة الشد المطلوبة للبلاستيك Rp0.2/ MPa | الطول أ/ % | الكثافة ρ/(كيلوغرام/سم3) | |||
| ليس أقل من | ||||||
| 1 | 0Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 2 | 1Cr18Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.90 |
| 3 | 1Cr19Ni9 | 1010°C~1150°C | 520 | 205 | 35 | 7.93 |
| 4 | 00Cr19Ni10 | 1010°C~1150°C | 480 | 175 | 35 | 7.93 |
| 5 | 0Cr18Ni10Ti | 920 درجة مئوية ~ 1150°C | 520 | 205 | 35 | 7.95 |
| 6 | 1Cr18Ni11Ti | مطاط ساخن ≥1095°C مطاط بارد ≥1050 درجة مئوية | 520 | 205 | 35 | 7.93 |
| 7 | 0Cr18Ni11Nb | 980 درجة مئوية ~ 1150°C | 520 | 205 | 35 | 7.98 |
| 8 | 1Cr19Ni11Nb | مطاط ساخن ≥1095°C مطاط بارد ≥1050 درجة مئوية | 520 | 205 | 35 | 8.00 |
| 9 | 0Cr17Ni12Mo2 | 1010°C~1150°C | 520 | 205 | 35 | 7.98 |
| 10 | 1Cr17Ni12Mo2 | ≥1040 درجة مئوية | 520 | 205 | 35 | 7.89 |
الجدول 4 القسوة
| نوع المنظمة | الصف الصلب | صلابة | ||
| الـ HBW | الـ HRB | HV | ||
| الأستينيتية | 00Cr18Ni10,0Cr19Ni9N,00Cr17Ni13Mo2,0Cr17Ni12Mo2N | ≤217 | ≤95 | ≤220 |
| 0Cr18Ni13Si4 | ≤207 | ≤95 | ≤218 | |
| غيرها | ≤187 | 90 | 200 | |
| فيرريت | 1Cr17 | ≤183 | | |
| 00Cr27Mo | ≤219 | | | |
A.1الدرجة الحرارية العالية توفر قوة امتداد غير متناسبة وحدة MPa N/ملم²
| الصف الصلب | الحرارة°C | ||||||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| 1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | |
| 1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | |
B.2 100 000 ساعة الكثافة الدائمة وحدة البيانات الموصى بها MPa N/ملم²
| الصف الصلب | 100000 ساعة كثافة دائمة | ||||||||||
| درجة حرارة الاختبار°C | |||||||||||
| 600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
| 1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
| 1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
-
