GB / T 24187 الباردة مسحوب الدقة أنابيب الصلب الملحومة أنابيب الصلب طول 1.5M - 4M
تفاصيل المنتج
precision seamless pipe
,precision pipes and tubes
طوريك GB/T 24187 أنابيب الفولاذ ذات الدقة المشددة المبردة
المواصفات:
المواد:C Si MN P S
نطاق الحجم:مفرط:3.18-18ملم
(ويليام تيكسون):0.3-1.3ملم
الطول العام:1.5-4m
التسامح:
حسب الجداول التالية أو طلب العملاء
الجدول 1 القطر الخارجي، سمك الجدار والوزن النظري
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| الوزن النظري / (((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| الوزن النظري من دون طلاء إضافي، كثافة الفولاذ هو 7.85 كجم / | ||||||||||
الجدول 2 الانحراف المسموح به للقطر الخارجي للأنابيب الفولاذية
| القطر الخارجي | الدقة الشائعة | دقة عالية |
| <476 | ± 0.08 | ± 0.05 |
| 4.76-8.00 | ± 0.12 | ± 0.07 |
| > 8: 00-1200 | ± 0.16 | ± 0.10 |
| > 1200 | ± 0.20 | ± 0.12 |
الجدول 3 الانحراف المسموح به من سمك جدار الأنابيب الصلبة
| سمك الجدار | الانحراف المسموح به |
| <0.70 | ± 0.05 |
| ≥0.70 | ± 0.07 |
الجدول 4 الانحراف المسموح به لطول محدد من أنابيب الصلب
| الطول | الانحراف المسموح به |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
الجدول 5 التركيب الكيميائي للشريط الصلب(كسر كتلي) %
| الفئة | ج | نعم | م | (ب) | S |
| شريط من الفولاذ منخفض الكربون مطاط بارد | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| شريط من الفولاذ ذو الكربون المنخفض للغاية | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
الجدول 6 الخصائص الميكانيكية للشريط المقاوم بالبرد من الفولاذ منخفض الكربون
| سمك / م | قوة الشد
| قوة الغلة
| الطول A/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a استبدال b نوع العينة رقم العينة D14 في GB/T 228-2002. | |||
الجدول 7 الخصائص الميكانيكية للشريط الصلب منخفض الكربون
| سمك / م | قوة الشد
| قوة الغلة
| الطول A/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a استبدال b نوع العينة رقم العينة P14 في GB/T 228-2002. | |||
الجدول 8 الخصائص الميكانيكية للأنابيب الفولاذية
| الفئة | قوة الشد
| قوة الغلة
| الطول A/% |
| أنابيب الفولاذ العادية ((MA) | ≥270 | ≥ 180 | ≥14 |
| أنبوب فولاذ ناعم ((MB) | ≥ 230 | 150~220 | ≥35 |
| a استبدال b نوع العينة رقم العينة S7 في GB/T 228-2002. | |||
الخصائص:
تأمين الجودة التاريخي
جودة سطح جيدة
تحمل OD و ID جيد يتم التحكم به وفقاً للمعيار الفني
جودة مستقرة
إختبار التيار الدوامي بنسبة 100%
المعالجة:W-H W-C
تستخدم على نطاق واسع في مجال:المكثف، المبخر، أنابيب البرد، أنابيب الوقود للتبريد، السيارات والأجهزة الكهربائية الصناعية

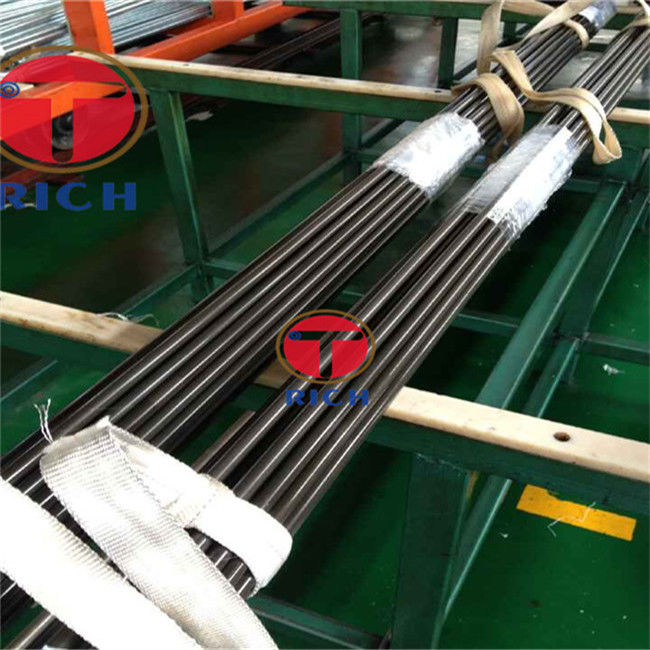

صور المنتج:
-
