أنابيب الصلب اسطوانة هيدروليكية الدقة GB / T 24187 مسحوبة على البارد للمبخر
تفاصيل المنتج
شحذ الهيدروليكي أنابيب اسطوانة,الأنابيب أسطوانات هيدروليكية
,hydraulic cylinder pipe
طوريك GB/T 24187 أنابيب الفولاذ ذات الدقة المشددة المبردة
المواصفات:
المواد:C Si MN P S
نطاق الحجم:مفرط:3.18-18ملم
(ويليام تيكسون):0.3-1.3ملم
الطول العام:1.5-4m
التسامح:
حسب الجداول التالية أو طلب العملاء
الجدول 1 القطر الخارجي، سمك الجدار والوزن النظري
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| الوزن النظري / (((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| الوزن النظري من دون طلاء إضافي، كثافة الفولاذ هو 7.85 كجم / | ||||||||||
الجدول 2 الانحراف المسموح به للقطر الخارجي للأنابيب الفولاذية
| القطر الخارجي | الدقة الشائعة | دقة عالية |
| <476 | ± 0.08 | ± 0.05 |
| 4.76-8.00 | ± 0.12 | ± 0.07 |
| > 8: 00-1200 | ± 0.16 | ± 0.10 |
| > 1200 | ± 0.20 | ± 0.12 |
الجدول 3 الانحراف المسموح به من سمك جدار الأنابيب الصلبة
| سمك الجدار | الانحراف المسموح به |
| <0.70 | ± 0.05 |
| ≥0.70 | ± 0.07 |
الجدول 4 الانحراف المسموح به لطول محدد من أنابيب الصلب
| الطول | الانحراف المسموح به |
| ≤2000 | +4 0 |
| >2000-5000 | +7 0 |
| > 5000-8000 | +10 0 |
الجدول 5 التركيب الكيميائي للشريط الصلب(كسر كتلي) %
| الفئة | ج | نعم | م | (ب) | S |
| شريط من الفولاذ منخفض الكربون مطاط بارد | ≤0.08 | ≤0.03 | ≤0.30 | ≤0.030 | ≤0.030 |
| شريط من الفولاذ ذو الكربون المنخفض للغاية | ≤0.008 | ≤0.03 | ≤0.25 | ≤0.020 | ≤0.030 |
الجدول 6 الخصائص الميكانيكية للشريط المقاوم بالبرد من الفولاذ منخفض الكربون
| سمك / م | قوة الشد
| قوة الغلة
| الطول A/% |
| 0.25~<0.35 | ≥270 | ≥32 | |
| 0.35~<0.50 | ≥34 | ||
| ≥0.50 | ≥36 | ||
| a استبدال b نوع العينة رقم العينة D14 في GB/T 228-2002. | |||
الجدول 7 الخصائص الميكانيكية للشريط الصلب منخفض الكربون
| سمك / م | قوة الشد
| قوة الغلة
| الطول A/% |
| ≤0.50 | ≥ 280 | 130~250 | ≥38 |
| >0.50 | ≥40 | ||
| a استبدال b نوع العينة رقم العينة P14 في GB/T 228-2002. | |||
الجدول 8 الخصائص الميكانيكية للأنابيب الفولاذية
| الفئة | قوة الشد
| قوة الغلة
| الطول A/% |
| أنابيب الفولاذ العادية ((MA) | ≥270 | ≥ 180 | ≥14 |
| أنبوب فولاذ ناعم ((MB) | ≥ 230 | 150~220 | ≥35 |
| a استبدال b نوع العينة رقم العينة S7 في GB/T 228-2002. | |||
الخصائص:
تأمين الجودة التاريخي
جودة سطح جيدة
تحمل OD و ID جيد يتم التحكم به وفقاً للمعيار الفني
جودة مستقرة
إختبار التيار الدوامي بنسبة 100%
المعالجة:W-H W-C
تستخدم على نطاق واسع في مجال:المكثف، المبخر، أنابيب البرد، أنابيب الوقود للتبريد، السيارات والأجهزة الكهربائية الصناعية

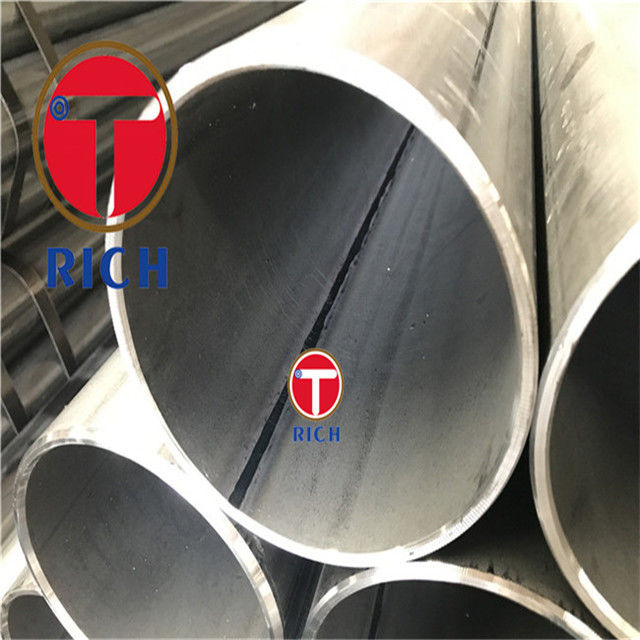

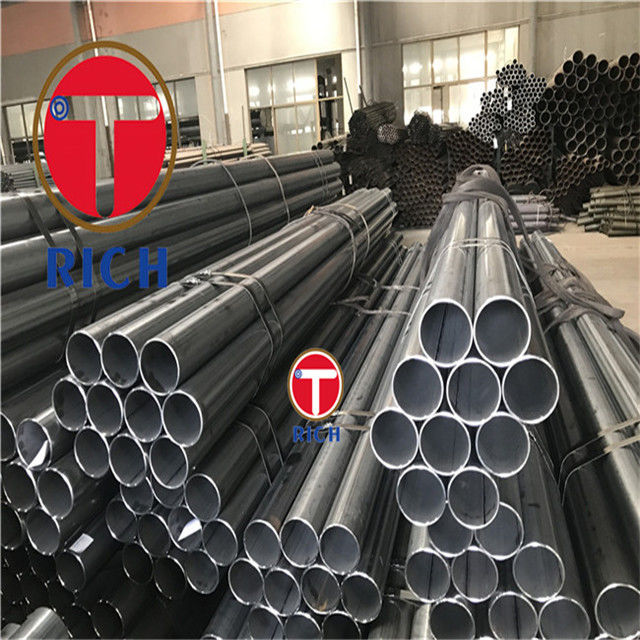

صور المنتج:
مراقبة الجودة
1~ فحص المواد الخام الواردة
2~ فصل المواد الخام لتجنب الخلط بين نوع الصلب
3~ تسخين و نهاية المطرقة للرسم البارد
4~ الرسم البارد والطحن البارد، التفتيش على الخط
5~ المعالجة الحرارية، +A، +SRA، +LC، +N، Q+T
6~ تصويب-القطع إلى طول محدد-انتهاء فحص القياس
7~ الاختبار الميكانيكي في مختبراتنا الخاصة مع قوة الشد ، قوة العائد ، التمدد ، الصلابة ، التأثير ، الهيكل الصغير ، الخ
8~ التعبئة والجوارب.
100% من أنابيبنا الفولاذية يتم فحصها من حيث الأبعاد
100٪ من أنابيبنا الفولاذية يتم فحصها بصريا لضمان أنها لديها حالة سطحية مثالية ولا وجود عيوب سطحية.
اختبار التيار الدوامي بنسبة 100٪ واختبار بالموجات فوق الصوتية للقضاء على العيوب الطولية والعرضية.
-
