مبادل حراري / غير قابل للصدأ أنبوب فولاذي ، أنبوب صلب غير ملحوم

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Torich
إصدار الشهادات: ISO9001
رقم الموديل: GB13296-1991
الحد الأدنى لكمية: مجموعة
الأسعار: negotiable
تفاصيل التغليف: في حزم في صندوق خشبي
وقت التسليم: 3-4 أسابيع
شروط الدفع: L/C, D/A, D/P, T/T, ويسترن يونيون
القدرة على العرض: 5000tons لكلّ سنة
معلومات تفصيلية
اساسي: GB13296 -1991 درجة: 0Cr18Ni9
إنتاج: cold-drawn تسليم شرط: يخلّل ويلدّن
تطبيق: الغلايات والمبادلات الحرارية نوع: مستقيم و U ثني
تسليط الضوء:

جولة أنبوب من الفولاذ المقاوم للصدأ,قطر كبير صلب الذى لا يصدأ أنبوب

,

large diameter stainless steel tube


منتوج وصف

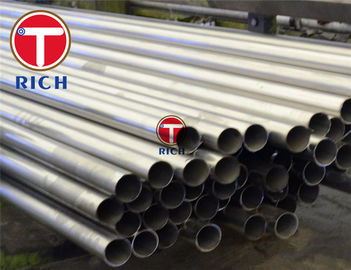

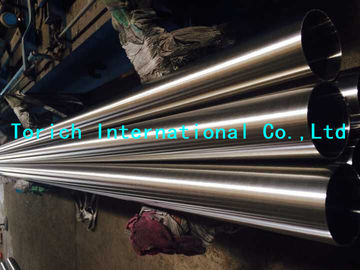

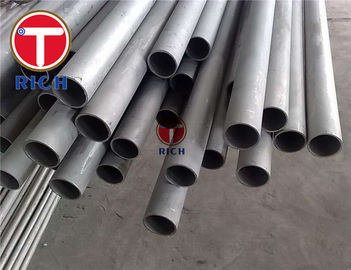

أنابيب ومبادلات حرارية أنابيب صلب ومخلل من الصلب غير القابل للصدأ

تصنع أنابيب الفولاذ المقاوم للصدأ السلس للغلايات والمبادل الحراري ، وفقا للمعيار الوطني الصيني GB13296-91.

GB13296-91 هو معيار قابل للتطبيق لأنابيب الفولاذ المقاوم للصدأ السلس الذي يستخدم في المراجل والمبادل الحراري.

GB13296-1991 سلس أنابيب الفولاذ المقاوم للصدأ للغلايات والمبادلات الحرارية

0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

التعادل الفني: GB13296-91

التسامح لسلس غير القابل للصدأ المرجل أنبوب:

أسلوب الإنتاج حجم (مم) تفاوت
حار المتداول (النتوء) OD ≤140 ± 1.25٪
> 140 ± 1.0٪
WT ≤10 ± 12.5٪
> 10 ± 15٪
مسحوبة على البارد (مدرفلة على البارد) OD 8 ~ 30 ± 0.20mm
> 30 ~ 50 ± 0.30mm
> 50 ± 0.8٪
WT 1.0 ~ 3

+ 12٪

-10٪

> 3.0

± 10٪

الطول:
طول أو أنبوب الصلب العام:
حار المتداول (البثق) أنبوب: 3 ~ 12 م
الباردة مسحوب (المدرفلة على البارد) أنبوب: 3 ~ 8 م
طول لأنابيب المياه والأنابيب الصلب المرجل:
حار المتداول (البثق) أنبوب: 4 ~ 12 م
الباردة مسحوب (المدرفلة على البارد) أنبوب: 4 ~ 8 م

التسامح الانحناء:

WT≤15mm ، Bending≤1.5mm / m

WT > 15mm ، Bending≤2.0mm / m

شكل النهاية:

يجب قطع طرفي الأنبوب بزاوية قائمة ، وإزالة الحواف

الملكية الميكانيكية

يجب أن تكون المعالجة الحرارية للخصائص الميكانيكية الطولية للأنابيب الفولاذية مطابقة للمواصفات القياسية.

مواد

قوة الشد MPa

قوة الغلة MPa

استطالة

٪

0Cr18Ni9 520 205 35
1Cr19Ni9 520 205 35
0Cr19Ni10 480 175 35
1Cr18Ni9Ti 550 205 40
0Cr18Ni12Mo2Ti 530 205 35
0Cr26Ni5Mo2 590 390 18
1Cr17 410 245 20
00Cr27Mo 410 245 20
1Cr25Ti 440 245 17

صلابة:

للأنابيب التي WT ≥2 ملم ، ينبغي أن تؤخذ اختبارات صلابة روكويل.

اختبارات أنابيب الغلاية غير الملحومة:

1. اختبار الانحناء:

يجب أن تأخذ الأنابيب اختبار الانحناء عند OD ≤22mm. زاوية الانحناء هي 90 درجة ، و نصف قطر الانحناء هو 6 أضعاف القطر الخارجي للأنبوب الفولاذي.

2. اختبار هيدروليكي

اختبار الحالي إيدي ، يمكن استخدام اختبار الموجات فوق الصوتية بدلا من الاختبارات الهيدروليكية. عندما اختبار الدوامة الحالية ، GB / T 7735-1995 غرام. يجب اتباعها عندما اختبار بالموجات فوق الصوتية ، GB / T 5777-1996 غرام. يجب اتباع C8.

3. اختبار التسطيح

4. اختبار التشفيه

5. قم بتوسيع الاختبار
