| الاسم التجاري: | Torich |
| رقم الطراز: | DIN 2393 |
| الـ MOQ: | 1 طن |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50000 طن سنويا |

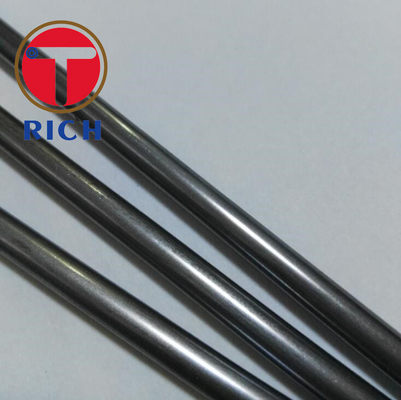

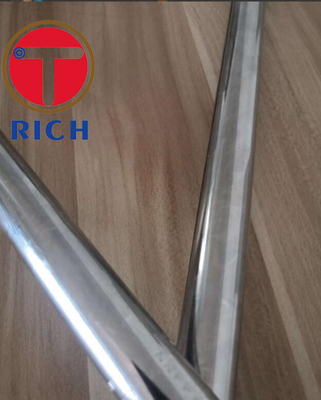

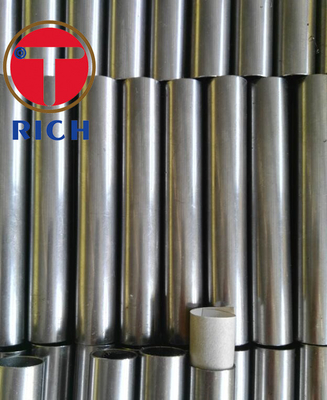

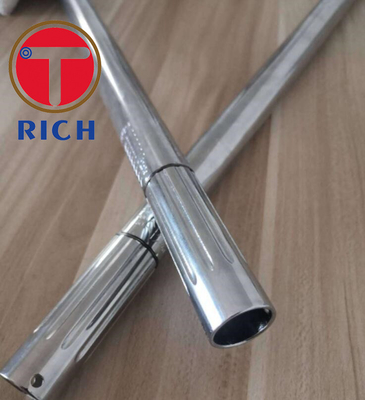

أنابيب صلبية دقة مصفحة للربيعات الهوائية
بسرعةوراء:
القياسية:DIN 2393 EN10305 ASTM A519 GOST 5005 -82 DIN2394 JIS-G3445 DIN2391 BS6323 GOST8734-75
IS3074 ASTM A513
المواد:St37.2 St44.2 St52.3 الخ
شرط التسليم:NA، لا معالجة حرارية
الوصف:
التوالي≤0.5mm/1m
مستديرة≤0.5
نطاق OD:نطاق 15-200mm WT: 0.8-16mm
معدل التسامح مع الحد الأقصى:+/- 0.06mm WT: ((+/- 0.03)
سطح تحديد الهوية:≤0.4μm
ميزة: دقة عالية، سطح فتحة داخلية لطيفة
| المواد | St37.2 St44.2 St52.3 الخ |
| طريقة الإنتاج | دقة لحام |
| شرط التسليم | BK,BKW,BKS,GBS,NBK |
| الاختبار | DIN 2393 |
الدرجة والمقارنة
| معايير DIN:DIN 2393 | المعايير EN:EN 10305-2 | معايير UNI:UNI 7946 |
| الرأسمالية 342 | E195 | Fe320 |
| رقم 372 | E235 | Fe360 |
| 523 | E355 | Fe490 |
الاختلافات الحدوديّة DIN 2393 لقطر الأنابيب المعالجة بالحرارة
| سمك الجدار T | الحد الأقصى للانحرافات للقطر D |
| 0.05 D وما فوق | كما هو محدد في الجدول 2. |
| فوق 0.05 د | 1.5 مضروبة في القيم الواردة في الجدول 2 |
| فوق 0.025 | مضاعفة القيم في الجدول 2. |
الاختلافات الحد الأقصى للقطرات المذكورة في الجدول 2 تسمح بالتبديل وتطبق على الحصان المنتهي باردا
انتهى من ظروف BKW الناعمة.
التطبيق:
الشوكة الأمامية للدراجة النارية ، الغلاف الخارجي للدراجة النارية ، أسطوانة وحدة استيعاب الصدمات للسيارات ، غطاء الغبار ، وحدة استيعاب الصدمات للسيارات
خزان، خزان غاز التبريد
عملية الإنتاج: فحص المواد الواردة معالجة السطح، فحص التدحرج البارد، أعمال منع الصدأ،
مستودع
معلومات نسبية قياسية:
هذا المعيار يحدد أبعاد الأنابيب الصلبة الدقيقة المطاومة ويجب استخدامها مع
الدين 2393 الجزء2 الذي يحدد الشروط التقنية ذات الصلة للتسليم.
تستخدم بشكل رئيسي في الهندسة الميكانيكية والسيارات.
حيث أن الأنابيب الصلبة ذات الأبعاد المحددة في هذا المعيار يجب أن تتوافق مع شروط التسليم التقنية
المدرجة في البند الفرعي 1.2 من الدين 2393 part2، يجب أن يتم طلبها في درجة الجودة C.
التسمية:
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 18mm وداخلية
قطر D1 من 13mm (ID13),الملف (صلب) ((BK):
الأنابيب DIN 2393-St52-3 BK 18XID13
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 18mm وبثقل جدار
T،من 2.5mm ،المنهجة باردة (صلبة)
الأنابيب DIN 2393-St52-3 BK 18X2.5
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 13mm وسمك الجدار
T،من 2.5mm ،المنهجة باردة (صلبة)
الأنابيب DIN 2393-St52-3 BK 13X2.5
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St37.8،الدرجة الكمية C،مع قطر خارجي،D من 25 مليمتر وسمك الجدار
T،من 1.5mm،مطبوعة ((NBK) ، تلبية شروط التسليم التقنية المحددة في DIN171777:
الأنابيب DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
