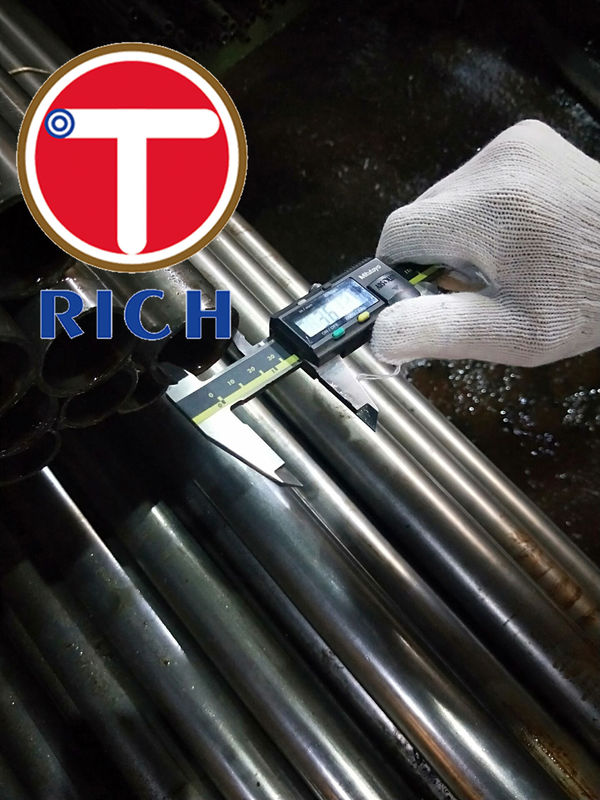

شوكة أمامية للدراجات النارية DIN 2393 أنابيب ملحومة من الصلب الكربوني غير الملحومة
تفاصيل المنتج
الأنابيب الفولاذية الدقيقة
,الأنابيب غير الملحومة الدقيقة
الشوكة الأمامية للدراجة النارية DIN 2393 أنبوب لحام غير سلس من الفولاذ الكربوني
الوصف:
القطر الخارجي:EN 10305-2 (DIN 2393)
النسخة:+C (BK) لا معالجة حرارية بعد الرسم البارد (بالنسبة للإنحناء انظر نسخة NBK)
هذا النوع من الأنابيب هو في قيود محدودة لتشكيلها باردة.
التوالي:القطر الخارجي > 15 ملم = أقصى انحراف 0,25% من الطول
القطر الخارجي 6 - 15 ملم = مستقيم على العين
قطر الخارجي < 6 ملم = لا يوجد ضمان للاستقامة
الطول: عشوائي 5-7 متر، قطع عند الطلب
التوالي≤0.5mm/1m
مستديرة≤0.5
نطاق OD:نطاق 15-200mm WT: 0.8-16mm
معدل التسامح مع الحد الأقصى:+/- 0.06mm WT: ((+/- 0.03)
سطح تحديد الهوية:≤0.4μm
ميزة: دقة عالية، سطح فتحة داخلية لطيفة
الدرجة والمقارنة
| معايير DIN:DIN 2393 | المعايير EN:EN 10305-2 | معايير UNI:UNI 7946 |
| الرأسمالية 342 | E195 | Fe320 |
| رقم 372 | E235 | Fe360 |
| 523 | E355 | Fe490 |
الاختلافات الحدوديّة DIN 2393 لقطر الأنابيب المعالجة بالحرارة
| سمك الجدار T | الحد الأقصى للانحرافات للقطر D |
| 0.05 D وما فوق | كما هو محدد في الجدول 2. |
| فوق 0.05 د | 1.5 مضروبة في القيم الواردة في الجدول 2 |
| فوق 0.025 | مضاعفة القيم في الجدول 2. |
الاختلافات الحد الأقصى للقطرات المذكورة في الجدول 2 تسمح بالتبديل وتطبق على الحصان المنتهي باردا
انتهى من ظروف BKW الناعمة.
التطبيق:
الشوكة الأمامية للدراجة النارية ، الغلاف الخارجي للدراجة النارية ، أسطوانة وحدة استيعاب الصدمات للسيارات ، غطاء الغبار ، وحدة استيعاب الصدمات للسيارات
خزان، خزان غاز التبريد
عملية الإنتاج: فحص المواد الواردة معالجة السطح، فحص التدحرج البارد، أعمال منع الصدأ،
مستودع
معلومات نسبية قياسية:
هذا المعيار يحدد أبعاد الأنابيب الصلبة الدقيقة المطاومة ويجب استخدامها مع
الدين 2393 الجزء2 الذي يحدد الشروط التقنية ذات الصلة للتسليم.
تستخدم بشكل رئيسي في الهندسة الميكانيكية والسيارات.
حيث أن الأنابيب الصلبة ذات الأبعاد المحددة في هذا المعيار يجب أن تتوافق مع شروط التسليم التقنية
المدرجة في البند الفرعي 1.2 من الدين 2393 part2، يجب أن يتم طلبها في درجة الجودة C.
التسمية:
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 18mm وداخلية
قطر D1 من 13mm (ID13),الملف (صلب) ((BK):
الأنابيب DIN 2393-St52-3 BK 18XID13
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 18mm وبثقل جدار
T،من 2.5mm ،المنهجة باردة (صلبة)
الأنابيب DIN 2393-St52-3 BK 18X2.5
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St52-3،بقطر خارجي،D من 13mm وسمك الجدار
T،من 2.5mm ،المنهجة باردة (صلبة)
الأنابيب DIN 2393-St52-3 BK 13X2.5
تسمية أنبوب صلب دقيق مصفح، مصنوع من الصلب St37.8،الدرجة الكمية C،بقطر خارجي،D من 25mm و
سمك الحائط T،من 1.5mm ،معيار ((NBK)) ،المطابقة لشروط التسليم التقنية المحددة في DIN171777:
الأنابيب DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
-
