| الاسم التجاري: | Torich |
| رقم الطراز: | JIS G3472 |
| الـ MOQ: | 8 أطنان أو 5 أطنان |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 60000 طن في السنة |

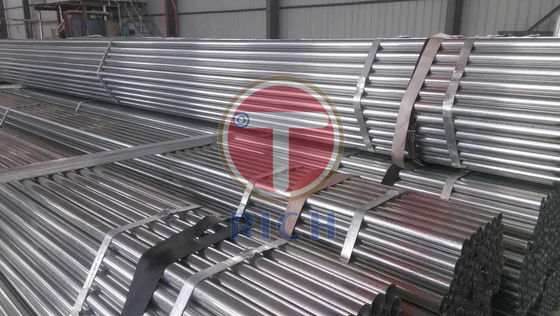

17.3 ملم 19.1 ملم JIS G3472 الصف STAM390G يحدد أنابيب الفولاذ الكربوني ERW المستخدمة في السيارات
| الهيكل الميكانيكي للأنابيب من الفولاذ الكربوني JIS G3445 ((STKM) JIS G3472 ((STAM) | آلات،سيارات،أثاث،طائرات،أجزاء أخرى من الآلات. | أيه إس تي إم أيه 512 أيه إس تي إم أيه 513 أيه إس تي إم أيه 519 | BS980 BS1717 BS1775 | DIN2391 DIN2393 DIN 2394 |
JIS G3472، هذا المعيار الصناعي الياباني يحدد أنابيب الفولاذ الكربوني المقاومة الكهربائية المطاطية (ERW) المستخدمة في السيارات
القطر الخارجي:15.0mm حتى و بما في ذلك127.0mm
سمك الجدار:1.0mm حتى 7.0mm بما فيها
التطبيق: الأغراض الهيكلية للسيارات
Grade:JIS G3472 STAM290GA ، STAM 290GB ، STAM 340G ، STAM 390G ، STAM 440G ، STAM 470G ، STAM 500G ، STAM 440H ، STAM 470H ، STAM 500H ، STAM 540H هيكل سيارة ERWأنبوب فولاذي
JIS G3472 ERW هيكل سيارة أنبوب فولاذي جدول التركيب الكيميائي:
| الصف الحديدي | التركيب الكيميائي% | ||||
| ج | نعم | م | (ب) | S | |
| STAM 290GA | 0.12 على الأكثر | 0.35 على الأكثر | 0.60 على الأكثر | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 290GB | |||||
| STAM 340G | 0.20 على الأكثر | 0.35 على الأكثر | 0.60 على الأكثر | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 390G | 0.25 على الأكثر | 0.35 على الأكثر | 0.30 ~ 0.90 | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 440G | 0.25 على الأكثر | 0.35 على الأكثر | 0.30 ~ 0.90 | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 440H | |||||
| STAM 470G | 0.25 على الأكثر | 0.35 على الأكثر | 0.30 ~ 0.90 | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 470H | |||||
| STAM 500G | 0.30 على الأكثر | 0.35 على الأكثر | 0.30 ~ 100 | 0.035 على الأكثر | 0.035 على الأكثر |
| STAM 500H | |||||
| STAM 540H | 0.30 على الأكثر | 0.35 على الأكثر | 0.30 ~ 100 | 0.035 على الأكثر | 0.035 على الأكثر |
JIS G3472 ERW هيكل السيارة أنبوب الفولاذ ميزات ميكانيكية الجدول:
| الدرجة | التعيين | قوة السحبكيلوغرام/؟ | قوة الغلة كيلوغرام/؟ | الطول(1) % قطعة الاختبار رقم 1 قطعة الاختبار رقم 2 | اختبار الإشعال(2) |
| حجم جزء الجرس المتضخم (D: القطر الخارجي للأنبوب) | |||||
| {N/} | {N/} | الاتجاه الطولى | |||
| الدرجة G | STAM 290GA | ثلاثون دقيقة | 18 دقيقة. | أربعون دقيقة | 1.25 د |
| { 294} دقيقة. | {177} دقيقة. | ||||
| STAM 290GB | ثلاثون دقيقة | 18 دقيقة. | 35 دقيقة. | 1.20 د | |
| { 294} دقيقة. | {177} دقيقة. | ||||
| STAM 340G | 35 دقيقة. | عشرون دقيقة | 35 دقيقة. | 1.20 د | |
| { 343} دقيقة. | { 196} دقيقة. | ||||
| STAM 390G | أربعون دقيقة | 24 دقيقة. | ثلاثون دقيقة | 1.20 د | |
| {392} دقيقة. | {235} دقيقة. | ||||
| STAM 440G | 45 دقيقة. | 31 دقيقة | 25 دقيقة. | 1.15 د | |
| {441} دقيقة. | {304} دقيقة. | ||||
| STAM 470G | 48 دقيقة. | 33 دقيقة | 22 دقيقة | 1.15 د | |
| {471} دقيقة. | {324} دقيقة. | ||||
| STAM 500G | 51 دقيقة | 36 دقيقة | 18 دقيقة. | 1.15 د | |
| {500} دقيقة. | {353} دقيقة. | ||||
| الدرجة H | STAM 440H | 45 دقيقة. | 36 دقيقة | عشرون دقيقة | 1.15 د |
| {441} دقيقة. | {353} دقيقة. | ||||
| STAM 470H | 48 دقيقة. | 42 دقيقة | 18 دقيقة. | 1.10 د | |
| {471} دقيقة. | {412} دقيقة. | ||||
| STAM 500H | 51 دقيقة | 44 دقيقة | 16 دقيقة. | 1.10 د | |
| {500} دقيقة. | {431} دقيقة. | ||||
| STAM 540H | 55 دقيقة. | 49 دقيقة | 13 دقيقة | 1.05 د | |
| {539} دقيقة. | {481} دقيقة. |
JIS G3472 أبعاد أنابيب الفولاذالجدول:
| المحددة خارجهيا. | سمك الحائط المحدد(ملم) | ||||||||||||||
| (ملم) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
| 50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - | |||||
JIS G3472 STAM290GA ، STAM 290GB ، STAM 340G ، STAM 390G ، STAM 440G ، STAM 470G ، STAM 500G ، STAM 440H ، STAM 470H ، STAM 500H ، STAM 540H
