مكان المنشأ:
تشجيانغ / الصين
اسم العلامة التجارية:
Torich
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
بFe10-1-1
فيديو
فيديو

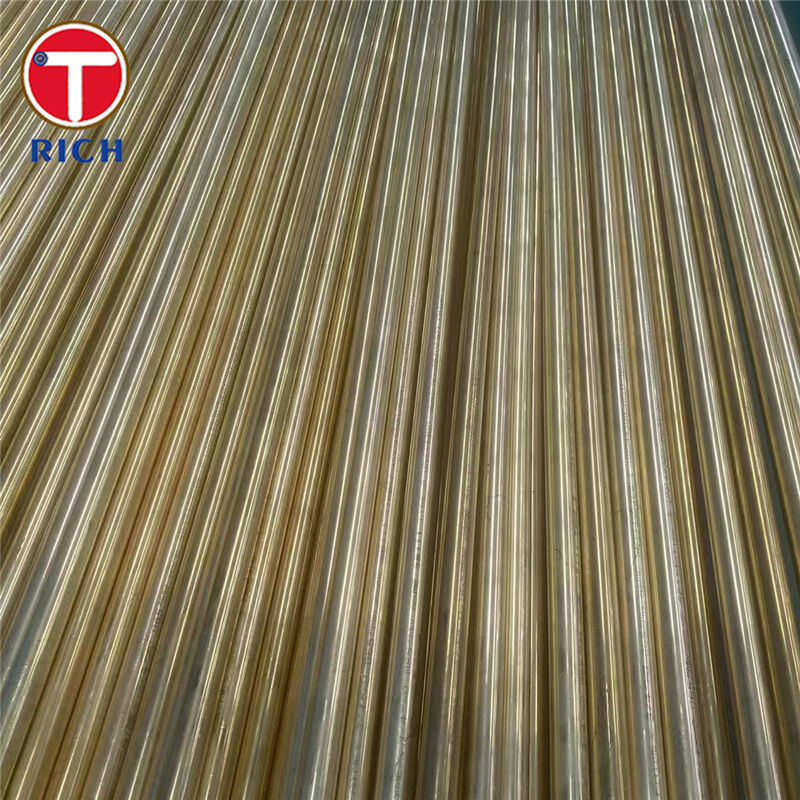

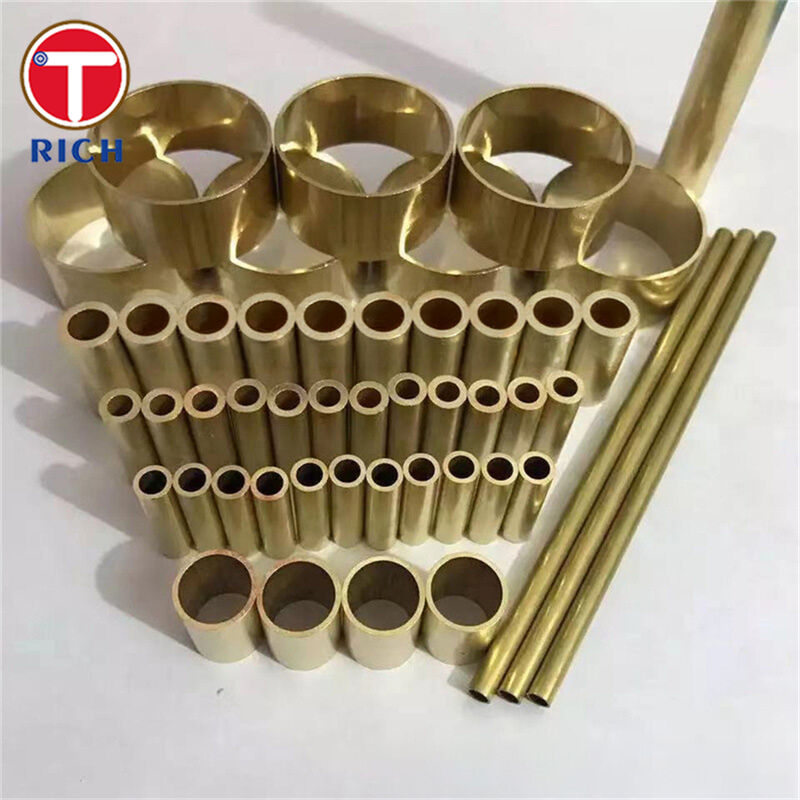

أنبوب مكثف نحاسي-نيكل خالٍ من اللحام BFe10-1-1 هو أنبوب من سبيكة نحاس-نيكل-حديد-منغنيز مصمم لخدمة نقل الحرارة في المكثفات والمبادلات الحرارية، خاصة حيث يجب التعامل مع مياه البحر النظيفة أو المياه قليلة الملوحة أو مياه التبريد الملوثة بشكل طفيف مع مقاومة مستقرة للتآكل وسلامة موثوقة للأنابيب.
| البند | الوصف |
|---|---|
| المنتج | أنبوب مكثف نحاسي-نيكل خالٍ من اللحام |
| المادة الأساسية | BFe10-1-1 |
| عائلة المواد | سبائك النحاس المطروقة من النحاس والنيكل والحديد والمنغنيز |
| المعيار الأساسي | GB/T 8890-2015 |
| درجة مكافئة | UNS C70600 / CuNi10Fe1Mn / CW352H / 2.0872 / МНЖМц10-1-1 |
| القطر الخارجي | نطاق المكثفات الشائع: 12-25.4 مم قدرة تصنيع أوسع: 5-420 مم |
| سمك الجدار | نطاق المكثفات الشائع: 1.0-1.5 مم قدرة تصنيع أوسع: 0.5-50 مم |
| الطول | 1-12 متر، قابل للتخصيص |
| التفاوت الأبعادي | وفقًا لاتفاقية طلب GB/T 8890 |
| الاستقامة | وفقًا لاتفاقية طلب GB/T 8890 |
| حالة السطح | نظيف، أملس، ومناسب لتمديد / تركيب المكثف |
| المعالجة الحرارية | ملدن أو مسحوب خفيف، حسب حالة التسليم |
| حالة النهاية | نهايات عادية، مقطوعة بشكل مربع، مشطوفة |
| التعبئة | صندوق خشبي، حماية بالزيت، أكياس منسوجة |
| الخدمة النموذجية | المكثفات السطحية والمبادلات الحرارية |
| نظام المعيار | ملاحظة موجزة |
|---|---|
| GB | GB/T 8890-2015: أنبوب سبائك النحاس الخالي من اللحام للمكثفات والمبادلات الحرارية؛ هذا هو معيار المنتج الصيني الأساسي للأنبوب الحالي. |
| ASTM | ASTM B111/B111M هو المسار الشائع لـ ASTM لأنابيب سبائك النحاس الخالية من اللحام للمكثفات والمبادلات الحرارية؛ ASTM B359/B359M ينطبق فقط على الأنابيب المعززة بزعانف متكاملة. |
| ASME | ASME SB-111 / SB-359 هي مسارات مواد الغلايات وأوعية الضغط المقابلة لـ ASME. |
| EN | تعيين السبيكة المكافئ هو CuNi10Fe1Mn / CW352H؛ غالبًا ما تظهر مراجع أنابيب المكثفات / المبادلات الحرارية تحت EN 12451 / EN 12452، بينما يظهر الأنبوب الدائري الخالي من اللحام العام تحت EN 12449. |
| GOST | المكافئ الروسي الشائع هو МНЖМц10-1-1، ويستخدم لمراجع أنابيب النحاس والنيكل لتبادل الحرارة. |
| JIS | غالبًا ما تشير المشتريات اليابانية إلى العائلة المكافئة 90/10 Cu-Ni من خلال التركيب الكيميائي المكافئ بدلاً من التعيين الصيني نفسه. |
أنابيب المكثفات السطحية لأنظمة مكثفات التوربينات البخارية المبردة بمياه البحر.
| الدرجة | المكافئ / التعيين الدولي الشائع | النحاس (%) | النيكل (%) | الحديد (%) | المنغنيز (%) | الزنك (%) | الألومنيوم (%) | القصدير (%) | الزرنيخ (%) | حدود أخرى |
|---|---|---|---|---|---|---|---|---|---|---|
| BFe10-1-1 | C70600 / CuNi10Fe1Mn | متوازن. | 9.0-11.0 | 1.0-1.8 | ≤1.0 | ≤1.0 | -- | -- | -- | الرصاص ≤0.05 |
| BFe30-1-1 | C71500 / CuNi30Fe1Mn | متوازن. | 29.0-33.0 | 0.4-1.0 | ≤1.0 | ≤1.0 | -- | -- | -- | الرصاص ≤0.05 |
| HAl77-2 | نحاس ألومنيوم C68700 | 76.0-79.0 | -- | ≤0.06 | -- | متوازن. | 1.8-2.5 | -- | 0.02-0.06 | الرصاص ≤0.07 |
| HSn72-1 | نحاس أدميرالتي C44300 | 70.0-73.0 | -- | ≤0.06 | -- | متوازن. | -- | 0.8-1.2 | 0.02-0.06 | الرصاص ≤0.07 |
| HSn70-1 | نحاس أدميرالتي C44400 | 70.0-73.0 | -- | ≤0.06 | -- | متوازن. | -- | 0.8-1.2 | 0.02-0.10 | الرصاص ≤0.07 |
| الدرجة | قوة الشد | قوة الخضوع | الاستطالة |
|---|---|---|---|
| BFe10-1-1 / C70600 | 44 ksi نموذجي / 303 ميجا باسكال | 16 ksi نموذجي / 110 ميجا باسكال | 15% نموذجي. |
| BFe30-1-1 / C71500 | 60 ksi نموذجي / 414 ميجا باسكال | 45 ksi نموذجي / 310 ميجا باسكال | 45% نموذجي. |
| HAl77-2 / C68700 | 60 ksi نموذجي / 414 ميجا باسكال | 27 ksi نموذجي / 186 ميجا باسكال | 55% نموذجي. |
| HSn72-1 / C44300 | 53 ksi نموذجي / 365 ميجا باسكال | 22 ksi نموذجي / 152 ميجا باسكال | 65% نموذجي. |
| HSn70-1 / C44400 | 53 ksi نموذجي / 365 ميجا باسكال | 22 ksi نموذجي / 152 ميجا باسكال | 65% نموذجي. |
