أنابيب الارتكاب U من الفولاذ الكربوني بدون خيوط ASTM A179 A192 مع هيكل تحمل الضغط والهندسة التحكم في الارتكاب U للمبادلات الحرارية
الخصائص الأساسية
مكان المنشأ:
زيجيانغ الصين
الاسم التجاري:
TORICH
الشهادة:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
رقم الطراز:
ASTM A179 A192
تداول العقارات
الحد الأدنى لكمية الطلب:
1 طن
سعر:
USD 1200-1600 Per Ton
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على التوريد:
60000 طن / طن سنويا
ملخص المنتج
أنابيب ASTM A179 A192 U للاستبدال الحراري لمحة عامة عن المنتج أنابيب ASTM A179 / ASTM A192 U هي أنابيب فولاذ الكربون غير الملحومة المصنعة لمبادلات الحرارة القشرية والأنابيب والمقبات والمكثفات والمعدات الحرارية المماثلة حيث تصميم الحزمة المدمجةمقاومة ضغط موثوقة، ومتطلب أداء ثابت لنقل الحرارة. يتم اخت...
تفاصيل المنتج
إبراز:
أنابيب الانحناء ASTM A179 u
,أنابيب الانحناء ASTM A192 u
,أنابيب الانحناء TORICH u
Base Material:
أنبوب فولاذي غير ملحوم منخفض الكربون / أنبوب غلاية من الصلب الكربوني
Standard:
أستم A179 / أسم SA179؛ أستم A192 / أسم SA192
Manufacturing Process:
سلس، مسحوب على البارد لـ A179؛ إنتاج أنابيب الغلايات غير الملحومة لـ A192، ثم الانحناء على شكل حرف U
Outside Diameter:
عادة 12.7-76.2 ملم لنطاق A179؛ 12.7-177.8 ملم لنطاق A192؛ الأحجام الخاصة بالمشروع متاحة
Wall Thickness:
عادة 0.7-8.0 ملم لخدمة المبادل؛ الاختيار النهائي حسب ضغط التصميم ونصف قطر الانحناء
Length:
1-12 م طول مستقيم أو طول مطور، قابل للتخصيص
Bend Form:
180 درجة يو الانحناء
Heat Treatment:
كما هو مطلوب بواسطة معيار الأنبوب الأساسي؛ تخفيف التوتر بعد الانحناء متاح عند تحديده
وصف المنتج
أنابيب ASTM A179 A192 U للاستبدال الحراري
لمحة عامة عن المنتج
أنابيب ASTM A179 / ASTM A192 U هي أنابيب فولاذ الكربون غير الملحومة المصنعة لمبادلات الحرارة القشرية والأنابيب والمقبات والمكثفات والمعدات الحرارية المماثلة حيث تصميم الحزمة المدمجةمقاومة ضغط موثوقة، ومتطلب أداء ثابت لنقل الحرارة. يتم اختيار ASTM A179 عادةً لمبادلة الحرارة منخفضة الكربون والأنابيب المكثفة ،بينما تستخدم ASTM A192 لخلايا الفولاذ الكربوني السلسة وأنابيب السوبر هيتر لخدمة الضغط العاليبالنسبة لحزم المبادلة المنحنية U ، فإن تركيز المنتج ليس فقط على كيمياء الأنبوب المستقيم والقوة ، ولكن أيضًا سلامة الانحناء ، والتحكم في سمك الجدار في منطقة الانحناء ، وإدارة الإجهاد المتبقي ،والفحص بعد تشكيل.
المواصفات التقنية
| البند | الوصف |
|---|---|
| اسم المنتج | أنابيب الـ ASTM A179 / ASTM A192 بدون خيوط من فولاذ الكربون U Bend |
| المواد الأساسية | أنابيب الفولاذ الخلس منخفضة الكربون / أنابيب الغلاية من الفولاذ الكربوني |
| المعيار | ASTM A179 / ASME SA179 ؛ ASTM A192 / ASME SA192 |
| الدرجة | ASTM A179، ASTM A192 |
| عملية التصنيع | بدون خيوط ، سحب بارد لـ A179 ؛ إنتاج أنابيب الغلاية بدون خيوط لـ A192 ، ثم الانحناء U |
| قطر خارجية | عادةً ما يكون 12.7-76.2 ملم لمجال A179 ؛ 12.7-177.8 ملم لمجال A192 ؛ أحجام محددة للمشروع متاحة |
| سمك الجدار | عادةً 0.7-8.0 ملم لخدمة المبادل؛ الاختيار النهائي حسب الضغط المصمم و نصف قطر الانحناء |
| الطول | طول مستقيم 1-12 م أو طول متطور ، قابلة للتخصيص |
| شكل الانحناء | منحنى 180 درجة جنوبا |
| نصف قطر الانحناء | عادةً من 1.5 × OD فصاعداً، أو حسب الرسم/متطلبات TEMA |
| نطاق التسامح | وفقًا للتسامح الأبعاد ASTM وتسامح التصنيع المتفق عليه U-bend |
| التوالي | يتم التحقق منها قبل الانحناء ؛ يمكن الحصول على مستقيمة الساق النهائية بالاتفاق |
| حالة سطح | مشحون بارد / نظيف مشحون / مُزَيَّن قليلاً / مخفوق كما تم الاتفاق عليه |
| المعالجة الحرارية | كما هو مطلوب بمعيار الأنبوب الأساسي ؛ تخفيف الإجهاد بعد الانحناء متاح عند تحديد |
| نهاية الأنابيب | نهاية بسيطة، مقصورة مربعة، محفورة |
| التفتيش | التحليل الكيميائي، اختبار السحب، التسطيع/التوهج عند الاقتضاء، الصلابة، الهيدروستاتيكية أو NDT، الفحص البصري لمنطقة الانحناء |
الخصائص الرئيسية
- هيكل تحمل ضغط بلا خيوط:تغطي ASTM A179 أنابيب الفولاذ منخفض الكربون غير المسدودة للطاقة الباردة للمبادلات الحرارية والمكثفات ، في حين تغطي ASTM A192 أنابيب الغلاية الفولاذية الكربونية غير المسدودة والحرارة العالية للخدمة عالية الضغط.هذا يزيل خطر لحام الطولية في حدود الضغط.
- الهندسة المنحنى U المتحكم بها لأحزمة المبادلة المدمجة:في تصنيع المبادل، يتم تحديد نصف قطر الانحناء U عادة من1.5 × ODهذا يدعم تخطيطات القشرة والأنابيب المدمجة مع الحفاظ على قابلية تصنيع المنحنى ضمن الممارسات الصناعية المثبتة.
- A179 ميزة الأبعاد لخدمة نقل الحرارة:تتطلب ASTM A179الرسم البارد، والذي يستخدم على نطاق واسع لتحسين الاتساق الأبعاد والنهاية السطحية الداخلية / الخارجية ل أنابيب نقل الحرارة الفعالة.
- A192 هامش القوة للعمل في ضغط أعلى:أنابيب الغلاية ASTM A192 مخصصة لخدمة أنابيب الفولاذ الكربوني بدون مسام على الحائط الأدنى تحت ضغط أعلى،مما يجعلها مناسبة عندما يتم دمج وظيفة المبادل مع ظروف ضغط أو درجة حرارة مرتفعة.
- مراقبة القسوة بعد التصنيع:ملخصات المنتجات ASTM A179 تحدد أقصى صلابة72 HRB، بينما تتطلب ASTM A192 مراقبة القسوة بالإضافة إلى التسطيح والإشعال والاختبار الهيدروستاتيكي كجزء من الامتثال.
مزايا ضمان الجودة
- استقرار الأبعاد في منطقة الانحناء:نحن نتحكم في نصف قطر الانحناء U من نطاقات المبادل العملية بداية من1.5 × OD، ويتم إنتاج الانحناء وفقًا لمعايير الأدوات والأبعاد المتفق عليها. وهذا يقلل من خطر التخفيف المفرط للجدار ويحسن اتساق تركيب الحزمة أثناء تجميع ورق الأنابيب.
- التحكم في الإجهاد المتبقي بعد الانحناء:يمكن توفير تخفيف الإجهاد بعد الانحناء عندما تتطلب الخدمة.يسلط الإرشادات التقنية الصناعية الضوء على أن المعالجة الحرارية بعد تشكيل U-bend تستخدم للحد من الإجهاد المتبقي وتخفيض خطر فشل آليات منطقة الانحناء في خدمة متطلبة.
- التحقق من سلامة الأنابيب:وبالإضافة إلى المتطلبات الميكانيكية والهيدرولوجية للأنابيب الأساسية ، تستخدم ممارسة فحص أنابيب المبادل بشكل متزايد أساليب NDT المتعلقة بالتيار الدوامي أو ذات الصلة لتحديد فقدان الجدران والحفر والعيوب المحلية.لأوامر المشاريع، فحص منطقة الانحناء، الاختبار الهيدروليكي، والتجربة غير التقليدية الإضافية يمكن تحديدها في خطة ضمان الجودة.
معايير التنفيذ
| النظام | المعيار | وصف موجز |
|---|---|---|
| ASTM / ASME | ASTM A179 / ASME SA179 | أنابيب فولاذية منخفضة الكربون ذات سحب بارد بلا خيوط لمبادلات الحرارة والمكثفات |
| ASTM / ASME | أيه إس تي إم إيه 192 / أيه إس إم إيه SA192 | غلايات من الفولاذ الكربوني بدون خيوط وأنبوبات سوبر سوبر لخدمة الضغط العالي |
| ASTM / ASME | ASTM A210 / ASME SA210 الصف A-1 / C | أنابيب غلاية من الكربون المتوسط ومتسخنة لخدمة قوة أعلى |
| إين | EN 10216-2 P235GH | أنابيب من الفولاذ غير السميك غير المقوس للضغط عند درجة حرارة مرتفعة |
| الـ JIS | JIS G3461 STB340 | أنابيب الغلاية ومبادلة الحرارة من الفولاذ الكربوني |
| GB | GB/T 3087 20 | أنابيب من الفولاذ الخلس للدخانات المنخفضة والمتوسطة الضغط |
| GOST | عادةً ما يتم تطابقها بواسطة 20 أنبوبًا من الصلب للدخان / الخدمة وفقًا لممارسة GOST | تستخدم في تطبيقات أنابيب الضغط في سوق CIS ؛ يجب أن يتبع تأكيد الصف رمز المشروع |
مجال التطبيق
التطبيق المحدد: حزمة أنابيب مكثفة سطحية ذات قشرة وأنابيب
أنابيب ASTM A179 / A192 U المنحنية تستخدم كعنصر حزمة الأنابيب في مكثف السطح أو مبادل حرارة القشرة والأنابيب حيث يتدفق جانب واحد من خلال الأنابيب والجانب الآخر من خلال القشرة ،مع تشكيل U تقليل رؤوس العودة ومساعدة تصميم المعدات المدمجة.
التركيب الكيميائي
فيما يلي جدول مقارنة عملي لخمسة درجات شائعة المرجعية المستخدمة في شراء أنابيب غير سلسة للدخان / مبادل الحرارة.القيم هي الحدود القياسية أو الحدود النموذجية المنشورة من الملخصات القياسية المذكورة.
| الدرجة | المعيار | C (%) | سي (%) | م.ن (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| أيه إس تي إم إيه 179 | ASTM A179 / ASME SA179 | 0.06-0.18 | ... | 0.27-063 | ≤0.035 | ≤0.035 |
| أيه إس تي إم إيه 192 | أيه إس تي إم إيه 192 / أيه إس إم إيه SA192 | 0.06-0.18 | ≤0.25 | 0.27-063 | ≤0.035 | ≤0.035 |
| الصف A-1 من ASTM A210 | ASTM A210 / ASME SA210 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| الصف C من ASTM A210 | ASTM A210 / ASME SA210 | ≤0.35 | ≥0.10 | 0.29-106 | ≤0.035 | ≤0.035 |
| JIS STB340 | JIS G3461 | ≤0.18 | ≤0.35 أو 0.10-0.35 حسب الطلب | 0.30-0.60 | ≤0.035 | ≤0.035 |
الخصائص الميكانيكية
| الدرجة | المعيار | قوة الشد | قوة الغلة | الطول |
|---|---|---|---|---|
| أيه إس تي إم إيه 179 | ASTM A179 / ASME SA179 | ≥325 MPa (47 ksi) | ... | ≥35% |
| أيه إس تي إم إيه 192 | أيه إس تي إم إيه 192 / أيه إس إم إيه SA192 | ≥325 MPa (47 ksi) | ≥180 MPa (26 ksi) | ≥35% |
| الصف A-1 من ASTM A210 | ASTM A210 / ASME SA210 | ≥415 MPa (60 ksi) | ≥255 MPa (37 ksi) | ≥ 30% |
| الصف C من ASTM A210 | ASTM A210 / ASME SA210 | ≥485 MPa (70 ksi) | ≥275 MPa (40 ksi) | ≥ 30% |
| JIS STB340 | JIS G3461 | ≥340 MPa | ≥175 MPa | ≥27-35% اعتماداً على OD / نوع العينة |

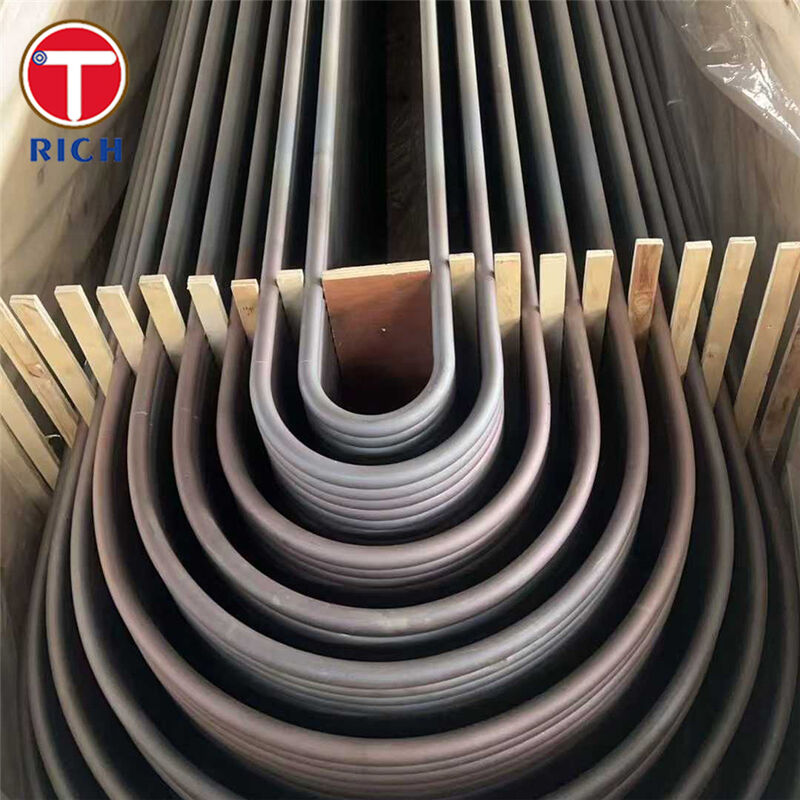

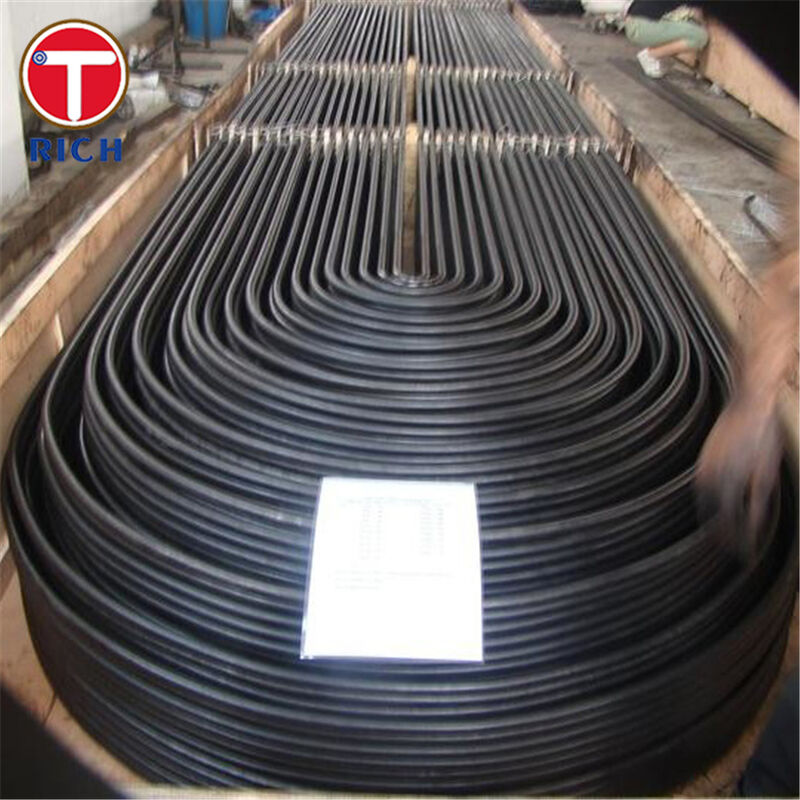

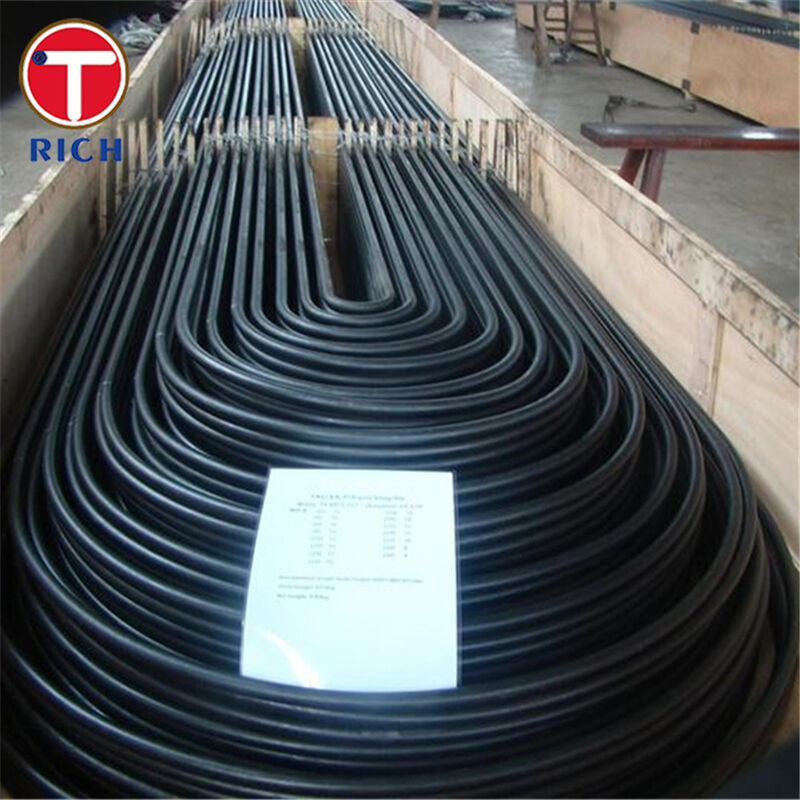

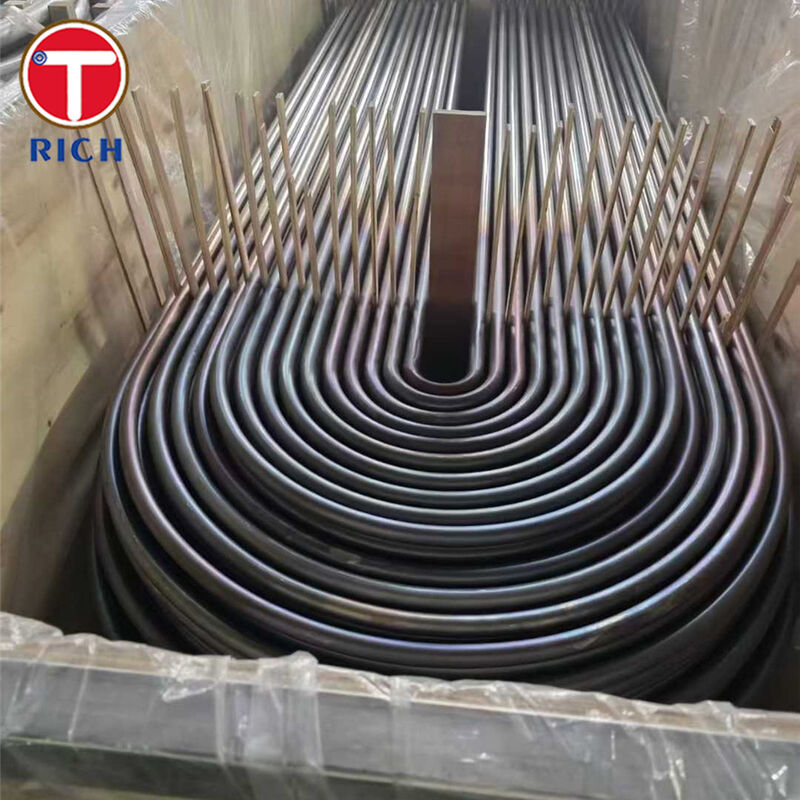

معرض المنتجات
الأسئلة الشائعة
س: هل أنت شركة تجارية أو مصنعة؟
الجواب: المصنع، ويمكن أيضا أن تفعل التجارة.
س: كم مدة التسليم؟
ج: بشكل عام ، فمن 10-15 أيام إذا كانت البضائع في المخزون ، أو 30-40 يوما إذا كانت البضائع ليست في المخزون ، وفقا للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع ≤ 2000 دولار أمريكي، 100٪ مقدما. الدفع ≥ 2000 دولار أمريكي، 30٪ T / T مقدما، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، يرجى الشعور بالحرية في الاتصال بي.
