مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
أنابيب النحاس على شكل U
أنابيب ASTM B395/B395M على شكل حرف U هي أنابيب بدون درزات مثنية بزاوية 180 درجة، وتستخدم في المكثفات والمبخرات والمبادلات الحرارية، وهي مصنوعة من أنابيب نحاسية وسبائك نحاسية بدون درزات. تنطبق المواصفة على الأنابيب التي يبلغ قطرها الخارجي ≤ 2 بوصة (50 مم) وتغطي سبائك نقل الحرارة الشائعة بما في ذلك النحاس الخالي من الأكسجين (C10200)، والنحاس المزيل للفوسفور (C12200)، والنحاس الأصفر/الألومنيوم (C44300/C68700)، ودرجات النحاس والنيكل (C70600/C71500)، من بين أمور أخرى.

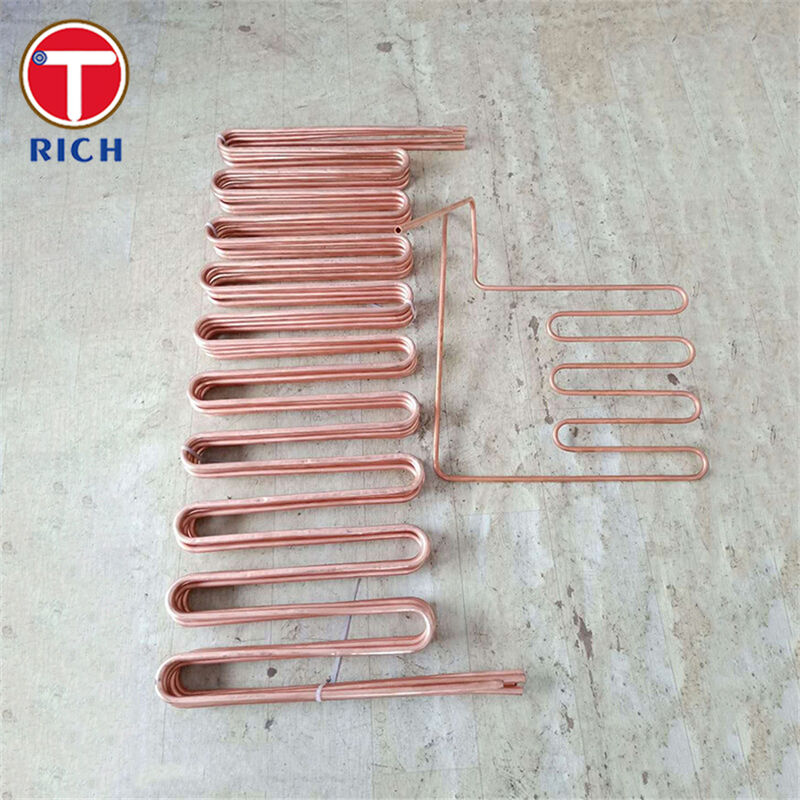

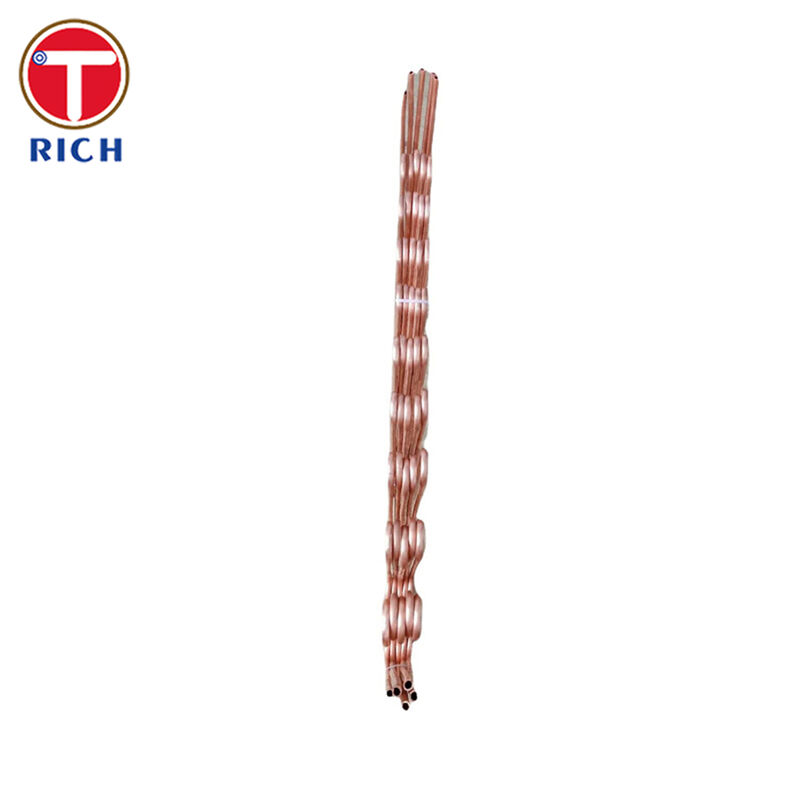

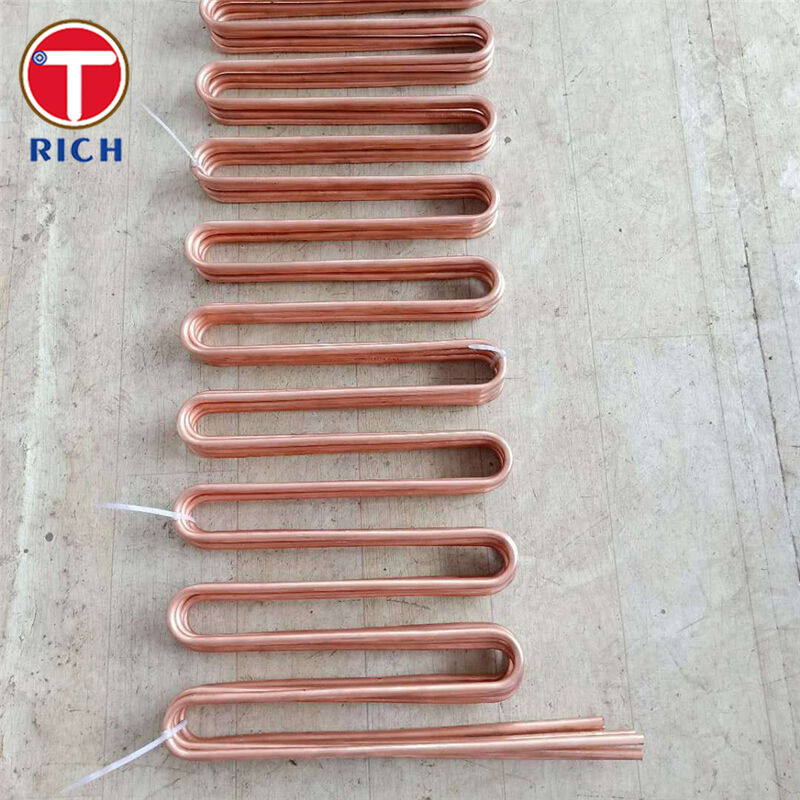

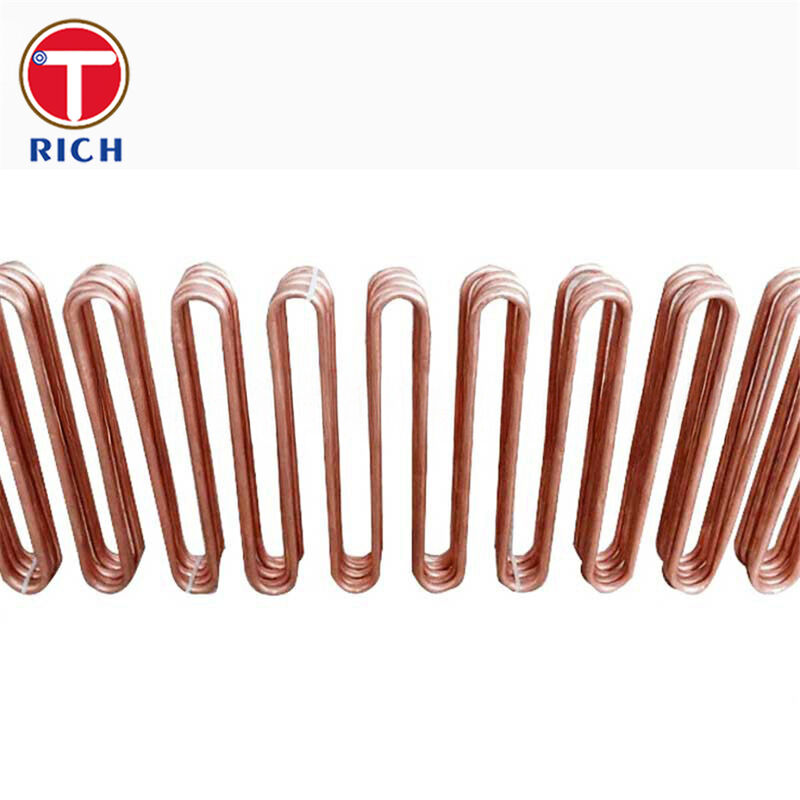

شكل المنتج: أنبوب على شكل حرف U (مثني بزاوية 180 درجة في مستوى واحد على شكل حرف U).
نطاق الحجم (القطر الخارجي): ≤ 2 بوصة (50 مم).
السبيكة/الصلابة: حسب الطلب—يجب تحديد تسمية UNS والصلابة.
معلمات الطلب الرئيسية (يوصى بتحديدها في أمر الشراء/الرسم):
القطر الخارجي للأنبوب × سمك الجدار
جدول نصف قطر الانحناء
طول الساق (الساقان المستقيمتان)
خيار المقياس المزدوج (لأبعاد الانحناء الصغيرة):
المقياس المزدوج = أنبوب بأكثر من سمك جدار واحد.
إذا تم تحديده، يتم تصنيع القسم المركزي بسمك واحد BWG أكثر من جدار الساق المستقيم قبل الانحناء؛ بشكل افتراضي، يتم تصنيعه لقطر داخلي ثابت (يتم تحقيق قسم أثقل عن طريق زيادة القطر الخارجي).
جودة الانحناء: يجب أن يكون الجزء المنحني موحدًا بشكل كبير في الانحناء.
كفاءة نقل حرارة عالية من معادن النحاس/سبائك النحاس (محسنة لخدمة المكثف/المبخر/المبادل الحراري).
مرونة السبيكة: النحاس، والنحاس الأصفر، والنحاس الأصفر الألومنيوم، ودرجات Cu-Ni لتتناسب مع وسائط التبريد (المياه العذبة، والمياه المالحة، ومياه البحر).
هندسة جاهزة للمعالجة: انحناءات U دقيقة لحزم الأنابيب والأغلفة المدمجة.
التحقق من الجودة المدمج في المعيار: خيارات اختبار التيارات الدوامية واختبار التسرب.
هل سيصبح الانحناء على شكل حرف U رقيقًا أو بيضاويًا أو يتجعد؟
تواجه الانحناءات على شكل حرف U بشكل طبيعي مخاطر التشوه المتعلقة بالانحناء (البيضوية/الترقق). حلنا هو الانحناء المتحكم فيه بالإضافة إلى خيار المقياس المزدوج للأبعاد الصغيرة: يسمح المعيار بقسم مركزي ذي مقياس أثقل (واحد BWG أكثر سمكًا) قبل الانحناء لتحسين متانة الانحناء، مع الحفاظ على قطر داخلي ثابت بشكل افتراضي.
كيف تضمن أن الأنبوب خالٍ من العيوب قبل الانحناء؟
يتطلب ASTM B395 أن يخضع كل أنبوب، قبل الانحناء، لاختبار التيارات الدوامية باتباع ممارسة ASTM E243—وهو نهج قياسي في الصناعة للكشف عن الانقطاعات التي من المحتمل أن تسبب الفشل.
كيف تضمن عدم التسرب؟
يجب أن يجتاز كل أنبوب على شكل حرف U اختبار تسرب، مع السماح للشركة المصنعة باختيار الطريقة ما لم يتم تحديد خلاف ذلك:
اختبار هيدروستاتيكي لإجهاد الألياف 7000 رطل لكل بوصة مربعة (48 ميجا باسكال) (لا يلزم أن يتجاوز ضغط القياس 1000 رطل لكل بوصة مربعة / 6.9 ميجا باسكال ما لم يتم تحديده)، أو
اختبار هوائي عند ≥ 60 رطل لكل بوصة مربعة (400 كيلو باسكال) مع عدم وجود مؤشر تسرب لمدة 5 ثوانٍ.
ماذا عن خطر التشققات الناتجة عن الإجهاد والتآكل (SCC)، خاصة في خدمة النحاس الأصفر؟
يمكن أن يتم تشغيل SCC عن طريق البيئة + الإجهاد المتبقي؛ يعتبر SCC المرتبط بالأمونيا وضع فشل معروف في خدمة المبادلات الحرارية المصنوعة من النحاس الأصفر. نخفف من ذلك من خلال تقديم دعم في اختيار المواد، وبالنسبة للانحناءات على شكل حرف U المصنوعة من Cu-Ni، يوفر المعيار خيارًا لتحديد التلدين لتخفيف الجزء المنحني على شكل حرف U؛ يتم أيضًا تناول خيارات اختبار الحساسية (بخار الأمونيا / نترات الزئبق) في المواصفة.
هل يمكنك توفير إمكانية التتبع والتوثيق لضمان الجودة/مراقبة الجودة؟
تتضمن خيارات طلب ASTM B395 تحديد/تتبع الحرارة، والشهادة، وتقرير اختبار المطحنة (MTR) عند الحاجة—دعم وثائق المشروع والفحص الوارد.
| درجة UNS | Cu | Ni (بما في ذلك Co) | Zn | Sn | Al | Fe | Pb (الحد الأقصى) | As | P | ملاحظات |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 | 99.9 دقيقة | — | — | — | — | — | — | — | 0.015–0.040 | نحاس مزال للفوسفور |
| C44300 | 70.0–73.0 | — | الباقي | 0.9–1.2 | — | 0.06 كحد أقصى | 0.07 كحد أقصى | 0.02–0.06 | — | معدن الأدميرالية |
| C68700 | 76.0–79.0 | — | الباقي | — | 1.8–2.5 | 0.06 كحد أقصى | 0.07 كحد أقصى | 0.02–0.06 | — | نحاس أصفر ألومنيوم |
| C70600 | الباقي | 9.0–11.0 | 1.0 كحد أقصى | — | — | 1.0–1.8 | 0.05 كحد أقصى | — | — | 90-10 Cu-Ni |
| C71500 | الباقي | 29.0–33.0 | 1.0 كحد أقصى | — | — | 0.40–1.0 | 0.05 كحد أقصى | — | — | 70-30 Cu-Ni |
| درجة UNS | الصلابة النموذجية في الجدول 3 من B395 | قوة الشد (ميجا باسكال) دقيقة | قوة الخضوع (ميجا باسكال) دقيقة | الاستطالة (50.8 مم) دقيقة |
|---|---|---|---|---|
| C12200 | H55 (مسحوب خفيفًا) | 250 | 205 | — |
| C44300 | O61 (ملدن) | 310 | 105 | — |
| C68700 | O61 (ملدن) | 345 | 125 | — |
| C70600 | O61 (ملدن) | 275 | 105 | — |
| C71500 | O61 (ملدن) | 360 | 125 | — |
ASTM: ASTM B395/B395M (أنابيب المبادلات الحرارية والمكثفات النحاسية وسبائك النحاس على شكل حرف U بدون درزات). تتضمن الاختبارات المرجعية ذات الصلة ASTM E243 (التيارات الدوامية)، بالإضافة إلى طرق الاختبار الأخرى المشار إليها داخل B395.
EN: EN 12451:2012 (أنابيب نحاسية وسبائك نحاسية مستديرة بدون درزات للمبادلات الحرارية/المكثفات/المبخرات/معدات تحلية المياه؛ نطاق الحجم المحدد في المعيار).
GOST: GOST 21646-2003 (أنابيب نحاسية ونحاسية للمعدات المتبادلة للحرارة—المتطلبات الفنية والقبول).
JIS: JIS H3300 (أنابيب وأنابيب نحاسية وسبائك نحاسية بدون درزات؛ تستخدم عادة كأساس JIS لتوريد أنابيب المكثفات/نقل الحرارة).
GB: GB/T 8890-2015 (أنابيب سبائك نحاسية بدون درزات للمبادلات الحرارية) و GB/T 1527-2017 (أنابيب مسحوبة من النحاس وسبائك النحاس).
الصناعات النموذجية
توليد الطاقة (مكثفات السطح البخاري، وسخانات مياه التغذية)
البتروكيماويات والمصافي (المبردات، والمكثفات)
البحرية والساحلية (مبردات مياه البحر، والمبردات المركزية)
تحلية المياه ومعالجة المياه (سخانات المحلول الملحي، والمكثفات)
التدفئة والتهوية وتكييف الهواء والتبريد الصناعي (المكثفات/المبخرات)
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا بحاجة إلى دفع تكلفة الشحن.
ج: الدفع=2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
