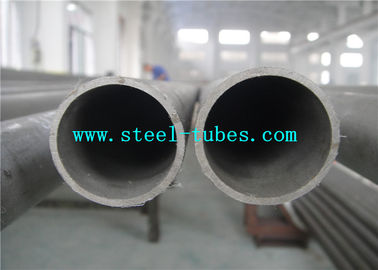

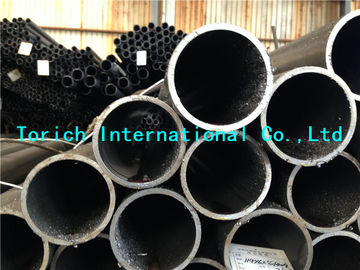

أنبوب غلاية فولاذي ASTM A672 لخدمة الضغط العالي

منتوج وصف

ASTM A672 مبادل حراري أنبوب فولاذي للغلاية لخدمة الضغط العالي

نطاق الحجم

OD≥400mm

WT≤75 ملم

مواصفات اللوحة

الاختبارات

اختبار الشد ، اختبارات الانحناء الملحومة المستعرضة ، اختبار الضغط

المستندات المشار إليها

معايير ASTM:

مواصفات A20 / A20M للمتطلبات العامة لألواح الصلب لأوعية الضغط

طرق اختبار A370 وتعريفات للاختبار الميكانيكي لمنتجات الصلب

A435 / A435M مواصفات الفحص بالموجات فوق الصوتية للشعاع المستقيم لألواح الصلب

A530 / A530M المواصفات الخاصة بالمتطلبات العامة لأنابيب الكربون والسبائك الفولاذية المتخصصة

A5771A577M مواصفات لفحص شعاع زاوية بالموجات فوق الصوتية لألواح الصلب

مواصفات A578 / A578M للفحص بالموجات فوق الصوتية بالشعاع المستقيم لألواح الصلب المدرفلة للتطبيقات الخاصة

طريقة E109 لفحص الجسيمات المغناطيسية للمسحوق الجاف ؛تم استبداله بـ E 709 (منسحب 1981) 4

طريقة E138 لفحص الجسيمات المغناطيسية الرطبة ؛تم استبداله بـ E 709 (منسحب 1981) 4

طريقة اختبار E110 لصلابة المسافة البادئة للمعدن المواد بواسطة أجهزة اختبار الصلابة المحمولة

ممارسة E165 لفحص السائل المخترق للصناعة العامة

دليل E709 لاختبار الجسيمات المغناطيسية

2.1.1 مواصفات ألواح الصلب (الجدول 1)

مواصفات A204 / A204M لألواح أوعية الضغط ، سبائك الصلب ، الموليبدينوم

مواصفات A285 / A285M لألواح أوعية الضغط ، الكربون الصلب ، قوة الشد المنخفضة والمتوسطة

مواصفات A299 / A299M لألواح أوعية الضغط ، الكربون الصلب ، سيليكون المنغنيز

مواصفات A302 / A302M لألواح أوعية الضغط وسبائك الصلب والمنغنيز والموليبدينوم والمنغنيز والموليبدينوم والنيكل

مواصفات A515 / A515M لألواح أوعية الضغط ، الكربون الصلب ، لخدمة درجات الحرارة المتوسطة والعالية

مواصفات A516 / A516M لألواح أوعية الضغط ، الكربون الصلب ، لخدمة درجات الحرارة المتوسطة والمنخفضة

مواصفات A533 / A533M لألواح أوعية الضغط وسبائك الصلب والمروى والمخفف والمنغنيز والموليبدينوم والمنغنيز والموليبدينوم والنيكل

مواصفات A537 / A537M لألواح أوعية الضغط ، المعالجة الحرارية ، فولاذ السيليكون المنغنيز الكربوني

المتطلبات التكميلية

1. اختبارات الشد والانحناء

2. اختبار Charpy V-Notch (للأنابيب التي يبلغ سمك جدارها الاسمي 1/2 بوصة [13 مم] وأكثر)

3. اختبار الصلابة

4. تحليل المنتج

5. المعدغرافيا دراسة المعادن

6. فحص الجسيمات المغناطيسية للمعادن الأساسية

7. فحص الجسيمات المغناطيسية لمعدن اللحام

8. فحص السائل المخترق للمعادن الأساسية

9. فحص السائل المخترق لمعدن اللحام

10. فحص الموجات فوق الصوتية للشعاع المستقيم للوحات المسطحة- UT1

11. فحص الموجات فوق الصوتية للشعاع المستقيم للوحات المسطحة- UT2

12. فحص الموجات فوق الصوتية ذو الزاوية-الشعاع (اللوحة أقل من 2 بوصة [50 مم] سميكة) -UT3
