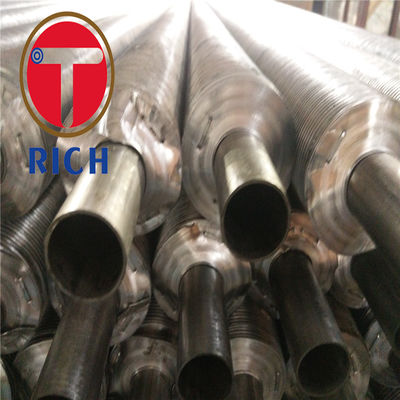

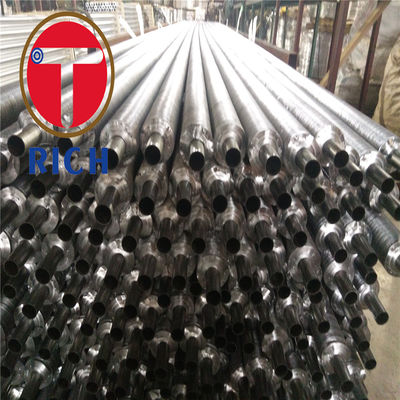

Astm A213304316 أنابيب الفولاذ المقاوم للصدأ ذات الزعانف
تفاصيل المنتج
أنابيب الفولاذ المقاوم للصدأ ذات الزعانف astm a213
,أنابيب الفولاذ المقاوم للصدأ ذات الزعانف 304
,أنابيب الفولاذ المقاوم للصدأ ذات الزعانف 316
ASTM A213 304 316 ربط أنبوب ذو ظفر أنبوب ذو ظفر تبريد الهواء أنبوب ذو ظفر مبادل حرارة أنبوب ذو ظفر أنابيب الفولاذ المقاوم للصدأ
تستخدم الأنابيب ذات الأطراف في التطبيقات التي تنطوي على نقل الحرارة من سائل ساخن إلى سائل بارد من خلال جدار الأنبوب. يعتمد معدل حدوث هذا النقل الحراري على ثلاثة عوامل:(1) الفرق في درجة الحرارة بين السوائل؛ (2) معامل نقل الحرارة بين كل من السوائل وجدار الأنبوب ؛ و (3) مساحة السطح التي يتعرض لها كل السوائل.حيث أن مساحة السطح الخارجي ليست أكبر بكثير من مساحة السطح الداخلي، سيقوم السائل ذو أقل معامل نقل الحرارة بإملاء معدل نقل الحرارة الإجمالي.عندما يكون معامل نقل الحرارة للسائل داخل الأنبوب أكبر عدة مرات من سائل خارج الأنبوب (على سبيل المثال البخار داخل والزيت خارج)، يمكن تحسين معدل نقل الحرارة الكلي بشكل كبير عن طريق زيادة السطح الخارجي للأنبوب. the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.
مادة الأنبوب الأساسي:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
مادة الزعانف:CS؛ FPM67Fins X 1.5mm THK x 75mm W x 160mm H

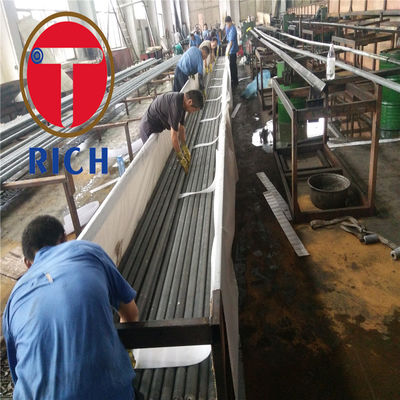

عملية التصنيع:
يتبنى تكنولوجيا التلحم ذات التردد العالي، تكنولوجيا براءة الاختراع الوطنية مع مصادر الطاقة عالية التردد كمصدر حرارة لتسخين شريط الصلب، أنابيب الصلب في نفس الوقت،تكون مصفحة معاً
المواد:الفولاذ، الفولاذ الكربوني، الخ
جرعة زائدة من الأنابيب العارية:25-63 ملم مسافة الزعانف: 8-30 ملم ارتفاع الزعانف: < 200 ملم سمك الزعانف: 1.5-3.5 ملم
| الاسم | أنبوب القاعدة (OD) ملم | حافة الزعانف (ملم) | الطول (م) | |||
| دقيقة | ماكس | دقيقة | ماكس | دقيقة | ماكس | |
| أنابيب من الألومنيوم المطحونة | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| أنبوب الزعانف الألومنيوم L/LL/KL | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| أنبوب ألومنيوم مدمج | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| أنبوب ذو زعانف منخفض | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| أنبوب الزعانف المتعرج | 12.7 | 70 | 0.5 | 20 | ||
| ERW HF أنبوب الزعانف الحلزوني | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ERW HF أنبوب ذو زعانف متسلسل | 16 | 219 | 3 | 25 | 0.5 | 28 |
| عرض مسدس ((ملم) 10 دقائق ~ 26 على الأكثر | عمق المسمار ((ملم) 4 دقائق ~ 16 على الأكثر | |||||
| أنبوب ERW | 89 | 200 | 16 | 50 | 2 | 15 |
| أنبوب ذو زعانف H/HH DC ERW | 25 | 51 | 9 | 25 | 1 | 15 |
| زعانف H/HH | الطول ((ملم) 60 دقيقة - 150 دقيقة كحد أقصى | سمك ((ملم) 1.5 دقيقة ~ 4 أقصى | العرض ((ملم) 30 دقيقة ~ 50 على الأكثر | |||
التطبيقات
أمثلة نموذجية للتطبيقات التي تستخدم فيها الأنابيب ذات الأجنحة تشمل ما يلي:
- مجموعة واسعة من أجهزة الاقتصاد ووحدات استرداد حرارة النفايات لاستغلال الحرارة من غازات دخان الغلاية ، ونابضات التوربينات الغازية ، ومحاربات الحرق ، إلخ.
- وحدات جفاف الجليكول
- أجهزة التسخين التي تعمل بالوقود، مثل بخارات الغاز الطبيعي المسال، وأجهزة التسخين الجوي المسبق، وأجهزة التسخين بالزيت، وما إلى ذلك.
- أجهزة تسخين خزانات الأسفلت
- أجهزة تبريد الهواء، مثل أجهزة تبريد مياه السترة والزيوت التشحيم
- أفران تجفيف الخشب، ومناطق مماثلة
- أجهزة تسخين الحيوانات
-
