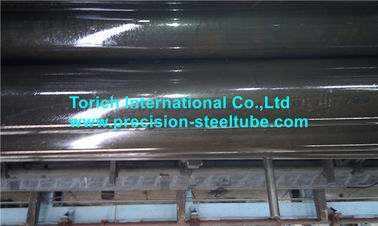

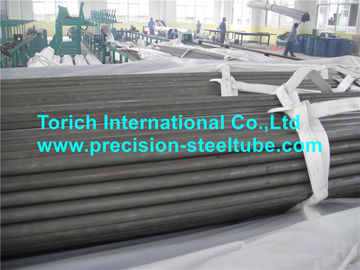

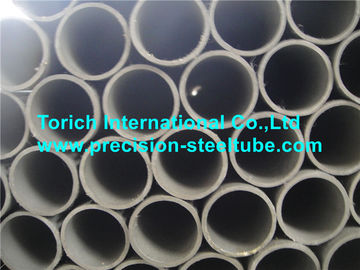

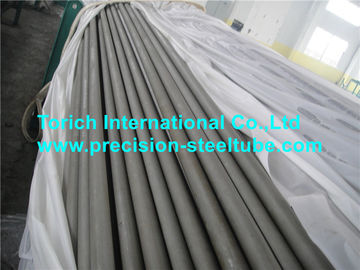

الهيدروليكية والهوائية الباردة تعادل أنابيب الصلب غير الملحومة EN10305-4 E215 E235 E355
تفاصيل المنتج
سلس أنابيب الصلب,ملحوم كربون فولاذ أنبوب
,seamless carbon steel tube
EN10305-4 E215 E235 E355 الأنابيب الهيدروليكية والنوماتيكية الخالية من اللمسات المسحوبة باردة
المعيار: EN10305-4 أنابيب سحب باردة بلا خيوط للأنظمة الهيدروليكية والهوائية
أنابيب الفولاذ لتطبيقات الدقة.شروط التسليم التقنية
التطبيقات:للأنظمة الهيدروليكية والهوائية للطاقة
نطاق الحجم:مبالغ زائدة 6-80 ملم0.5-12.5mm L: max12000mm
عملية التصنيع:
عملية تصنيع الصلب:
عملية تصنيع الصلب هي وفقا لتقدير المصنع
الفولاذ تم قتله بالكامل
شروط تصنيع الأنبوب وتسليمه:
يتم تصنيع الأنابيب من أنابيب خالية من الخياطة المنتهية بالحر عن طريق العمل البارد.
العمل البارد ينطبق أيضا عندما يكون هناك حاجة إلى إنتاج فعلي.
يتم تسليم الأنابيب في حالة التسليم +N ، وهذا يعني أنه بعد عملية السحب البارد النهائية ، يتم تطبيع الأنابيب في جو خاضع للرقابة.
مظهر الأنبوب:
كل من الطلاء الداخلي والخارجي للأنابيب سلس بعد التشكيل البارد وكذلك بعد المعالجة الحرارية الطبيعية ، ستكون جودة السطح دون حواف أو شقوق أو خدرات ضحلة.
الأنبوب له سطح خارجية وداخلية ناعمة بحافة Ra≤ 4μm
ويمكن عمل خثرة منخفضة من Ra ≤2μm للسطح الداخلي، أفضل خثرة ID يمكننا الوصول إليها 0.4-0.8 μm فقط عن طريق الرسم البارد.
نوع الصلب والتركيبات الكيميائية:
| الصف الحديدي | ج | نعم | م | (ب) | S | ال | |
| اسم الصلب | عدد الفولاذ | أقصى | أقصى | أقصى | أقصى | أقصى | دقيقة |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| الانحرافات المسموح بها في تحليل المنتج عن الحدود المحددة الواردة في الجدول 1 | |||||||
| العنصر | الحد المحدد لتحليل الصب % من حيث الكتلة | الانحراف المسموح به من تحليل المنتج % بحجم | |||||
| ج | ≤0.22 | +0.07 | |||||
| نعم | ≤0.55 | +0.05 | |||||
| م | ≤1.60 | +0.1 | |||||
| (ب) | ≤0.025 | +0.005 | |||||
| S | ≤0.015 | +0.003 | |||||
| ال | ≤0.025 | --0.005 | |||||
| الخصائص الميكانيكية عند درجة حرارة الغرفة | |||||||
| الصف الحديدي | قوة العائد ReH دقيقة Mpa | قوة الشد Rm دقيقة Mpa | الطول A min % | ||||
| اسم الصلب | النوبمر الصلب | ||||||
| E215 | 1.0212 | 215 | 290-430 | 30 | |||
| E235 | 1.0308 | 235 | 340-480 | 25 | |||
| E355 | 1.0580 | 355 | 490-630 | 22 | |||
أساليب الاختبار:
اختبار السحب
اختبار التسطيح
اختبار التوسع في الانجراف
فحص الأبعاد
الفحص البصري
اختبار ضيق التسرب
المراجع التشريعية:
EN10002-1، المواد المعدنية- اختبار السحب- الجزء 1: طريقة الاختبار عند درجة حرارة البيئة
EN10020، تعريف وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد.
EN10027-1، أنظمة تسمية الصلب - الجزء 1: أسماء الصلب، الرموز الرئيسية.
EN10027-2، أنظمة تسمية الفولاذ l- الجزء 2: النظام الرقمي
EN10052 ، مصطلحات المعالجة الحرارية للمنتجات الحديدية
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 ، المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10246-1، الاختبار غير التدميري لأنبوبات الصلب - الجزء 1:الاختبار الكهرومغناطيسي التلقائي للأنبوبات الفولاذية الحديدية المغناطيسية غير الملحومة (باستثناء الأنبوبات التي يتم لحومها بالقوس الغارق) للتحقق من ضيق التسرب الهيدروليكي
EN10256 - الاختبار غير المدمر لأنبوبات الصلب - مؤهلات وكفاءة موظفي الاختبار غير المدمر من المستويين 1 و 2
EN ISO 377، الصلب ومنتجات الصلب - موقع وإعداد العينات وقطع الاختبار للاختبار الميكانيكي (ISO 377:1997)
EN ISO 2566-1 - الصلب - تحويل قيم التمدد - الجزء 1: الفولاذ الكربوني والفولاذ منخفض السبائك (ISO 2566-1:1984)
ENV10220، أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتل لكل وحدة طول.
EN10266 أنابيب الفولاذ والإصلاحات والمقاطع الجوفية الهيكلية - التعريف والرموز لاستخدامها في معايير المنتجات
-
