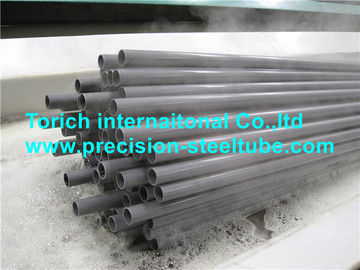

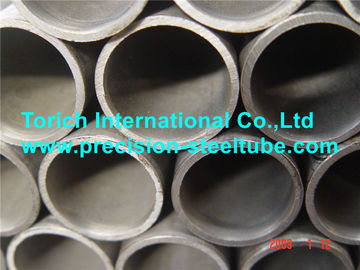

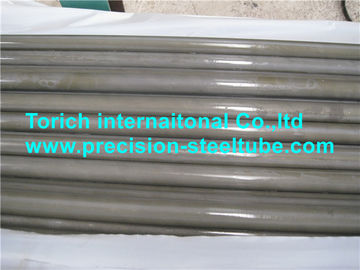

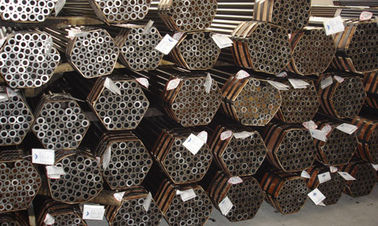

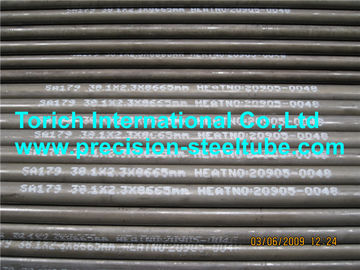

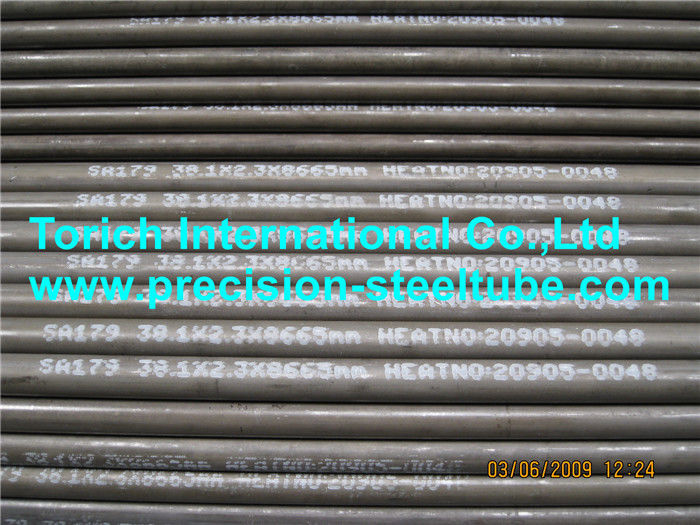

أنابيب المراجل البخارية EN10216 2 لأوعية الضغط، الحرارة مبادل أنابيب
تفاصيل المنتج
كربون فولاذ أنبوب,
,high carbon steel tube
EN10216-2 أنابيب الفولاذ الخالية من الخيط لأغراض الضغط شروط التسليم التقنية أنابيب الفولاذ غير السليمة ذات خصائص درجة حرارة مرتفعة محددة
تطبيقات: لتصنيع أنابيب الغلايات ومعدات السفن
نطاق الحجم:
مُفرط:10.2-711ملم W.T:1.6-100mm L: حسب متطلبات العميل
الصف الحديدي:
195GH ، P235GH ، P265GH، 16Mo3، 10CrMo9-10, 11CrMo9-10, 25Crمو4
تصنيع:
يتم تصنيع الأنابيب من خلال عملية سلسة إما من خلال النهاية الساخنة أو النهاية الباردة
الخيار 1: يتم إتمام الأنابيب الباردة قبل المعالجة الحرارية.
التكوين الكيميائي
| الصف الحديدي | ج | نعم | م | (ب) | S | سي سي | (مو) | ال | |
| اسم الصلب | الفولاذ | أقصى | أقصى | أقصى | أقصى | أقصى | أقصى | أقصى |
|
| 195GH | 1.0348 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| P235GH | 1.0345 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| P265GH | 1.0425 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| 20MnNb6 | 1.0471 | 0.22 | 0.15-0.35 | 1.0-150 | 0.025 | 0.020 | - | - | ≤0.060 |
| 16Mo3 | 1.5415 | 0.12-0.20 | 0.35 | 0.40-0.90 | 0.025 | 0.020 | 0.30 | 0.25-0.35 | ≤0.040 |
| 10CrMo9-10 | 1.7380 | 0.08-0.14 | 0.50 | 0.30-0.70 | 0.025 | 0.020 | 2.0-250 | 0.90-1.10 | ≤0.040 |
| 11CrMo9-10 | 1.7383 | 0.08-0.15 | 0.50 | 0.40-0.80 | 0.025 | 0.020 | 2.0-250 | 0.90-1.10 | ≤0.040 |
| 25CrMo4 | 1.7218 | 0.22-0.29 | 0.40 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | ≤0.040 |
الخصائص الميكانيكية
| الصف الحديدي | الخصائص الجاذبية | التوتر | الطول | ||||
| اسم الصلب | الفولاذ | القوة العليا للثروة | القوة | % على الأقل | |||
| RH min لسمك الجدار | Rm |
|
| ||||
| T mm |
|
|
| ||||
| T≤16 | 16<T≤40 | 40<T≤60 |
|
|
| ||
| ام بي اي | ام بي اي | ام بي اي | ام بي اي | أنا | t | ||
| 195GH | 1.0348 | 195 | ~ | ~ | 320-440 | 27 | 25 |
| P235GH | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 |
| P265GH | 1.0425 | 265 | 225 | 245 | 410-570 | 23 | 21 |
| 20MnNb6 | 1.0471 | 355 | 345 | 335 | 500-650 | 22 | 20 |
| 16Mo3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 |
| 10CrMo9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 |
| 11CrMo9-10 | 1.7383 | 355 | 355 | 355 | 540-680 | 20 | 18 |
| 25CrMo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 |
EN10216 أنابيب الفولاذ الخام لأغراض الضغط - حالة التسليم التقنية:
EN10216-1 أنابيب من الفولاذ غير السليمي ذات خصائص محددة في درجة حرارة الغرفة
EN10216-2 أنابيب من الفولاذ غير المقاوم للآليات ذات خصائص درجة حرارة مرتفعة محددة
EN10216-3 أنابيب الفولاذ اللاصق ذو الحبوب الدقيقة
EN10216-4 أنابيب من الفولاذ غير السليمي والسليمي ذات الخصائص المحددة في درجات الحرارة المنخفضة
EN10216-5 أنابيب الفولاذ المقاوم للصدأ
المراجع التشريعية:
EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار عند درجة حرارة البيئة
EN10002-5، المواد المعدنية - اختبار الشد - الجزء 5: طريقة الاختبار عند درجة حرارة مرتفعة.
EN10020، تعريف وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد
EN10027-1 - أنظمة تسمية الصلب - الجزء الأول: أسماء الصلب، الرموز الرئيسية
EN10027-2، أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية
EN10045-1 - المواد المعدنية - اختبار تأثير تشاربي - الجزء 1: طريقة الاختبار
EN10052، مصطلحات المعالجة الحرارية للمنتجات الحديدية.
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
ENV10200، الأنابيب الفولاذية غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 ، المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10236 المواد المعدنية - الأنابيب - اختبار توسع الحلقة
EN10237 المواد المعدنية - الأنابيب - اختبار سحب الحلقة
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب - الجزء 1:الاختبار الكهرومغناطيسي التلقائي للأنبوبات الفولاذية المغناطيسية الحديدية غير الملحومة أو غير الملحومة (باستثناء الأنبوبات التي يتم لحومها بالقوس الغارق) للتحقق من ضيق التسرب الهيدروليكي
EN10246-5، اختبار الأنابيب الفولاذية غير المدمرة - الجزء 5:اختبار التسرب التلقائي الكامل للمعدات المغناطيسية الطرفية / تدفق الأنابيب الفولاذية المغناطيسية الحديدية بدون خيوط وملحومة (باستثناء الأنابيب التي يتم لحومها بالقوس الغارق) للكشف عن العيوب الطولية
EN10246-6، الاختبار غير المدمر لأنبوبات الصلب - الجزء 6: أوتوماتيكية كاملة الطرفية بالموجات فوق الصوتية دون مسام للكشف عن العيوب العرضية
EN10246-7، اختبار غير مدمر لأنبوبات الصلب - الجزء 7: أوتوماتيكية كاملة الطرفية الموجات فوق الصوتية غير الملحومة واللحام (باستثناء الغرق قوس لحام) أنابيب الصلب للكشف عن الطوليةعدم الكمال
EN10246-14، اختبار غير مدمر لأنبوبات الصلب - الجزء 14: أنابيب الصلب الآلية الكاملة الطرفية غير السامة واللحامية (باستثناء أنابيب الصلب الحامية بالقوس الغارقة) للكشف عن التشعباتعدم الكمال
معيار EN ISO 377 ، الصلب ومنتجات الصلب - موقع وإعداد العينات وقطع الاختبار للاختبار الميكانيكي (ISO 377:1997)
EN 10168 - منتجات الحديد والصلب - وثائق التفتيش - معلومات وصف القائمة
ENV10220, أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10266 أنابيب الفولاذ والإصلاحات والمقاطع الجوفية الهيكلية - التعاريف والرموز المستخدمة في معايير المنتجات
EN10266-1، الصلب - تحويل قيم التمدد - الجزء 1: الفولاذ الكربوني والفولاذ منخفض السبائك (ISO 2566-1:1984)
EN ISO 14284 ، الصلب والحديد - أخذ العينات وإعداد العينات لتحديد التركيب الكيميائي
CR 10266، أنظمة تسمية الصلب - الرموز الإضافية
-
