مكان المنشأ:
الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
رقم الموديل:
SAE J525

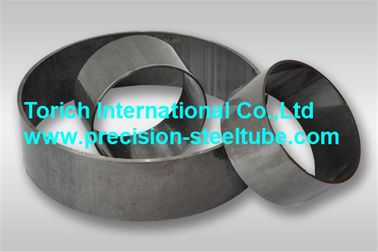

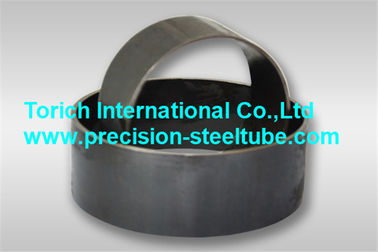

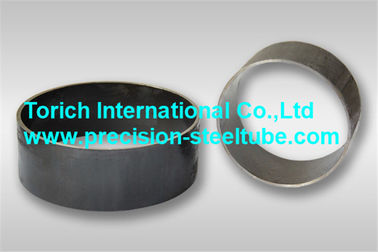

أنابيب الفولاذ للسيارات SAE J525، أنابيب الفولاذ للسيارات و أنابيبها
تفاصيل سريعة:
SAE J525 المطاوع باردة سحب أنابيب من الفولاذ منخفض الكربون مطاوع للثني والإشعال
نطاق الحجم:O.D.:30-350mm W.T:1-15mm L: 12000mm أو قطع إلى قطع قصيرة حسب الطول المحدد
التطبيقات:للإنحناء والإشعال، قطع غيار السيارات
تصنيع:
يتم تصنيع الأنابيب من الفولاذ المطاطي المسطح في شكل أنبوبي ، يتم ربط حوافها وتصليحها معًا عن طريق لحام المقاومة الكهربائية. بعد التشكيل واللحام ، يتم تحديد الصفوف التي تصل إلى الرأس.يتم تطبيع الأنابيب وتخضع لعملية سحب باردة تؤدي إلى تخفيض الحد الأدنى لـ 15٪ في القسم العرضي، من بينها 8٪ تتكون من تقليل سمك الجدار.يتم تطبيع الأنابيب عن طريق طريقة خاضعة لسيطرة الغلاف الجوي لإنتاج منتج نهائي يفي بجميع متطلبات SAJ525
الأبعاد والتسامحات:
المسامحات المطبقة على القطر الخارجي للأنابيب والقطر الداخلي مبينة في الجدول 1.
المسموحات المطبقة على سمك جدار الأنابيب هي الموضحة في الجدول 2
يمكن تطبيق التسامحات الأبعاد فقط على اثنين من أبعاد الأنابيب الثلاثة (OD ، ID ، أو الجدار)
ما لم يتم الاتفاق على خلاف ذلك بين العميل والشركة، يجب أن تطبق التسامحات الأبعاد على أبعاد الأنبوب OD والجدار.
| الجدول 1 - التسامح بين القطر الخارجي للأنابيب | |||||||
| الأنابيب الاسمية OD mm | التسامح OD ± mm | التسامح ID ± mm | |||||
| إلى 950 | 0.05 | 0.05 | |||||
| أكثر من 9.50 إلى 15.88 | 0.06 | 0.06 | |||||
| أكثر من 15.88 إلى 50.80 | 0.08 | 0.08 | |||||
| أكثر من 50.8 إلى 63.50 | 0.10 | 0.10 | |||||
| أكثر من 63.50 إلى 76.20 | 0.13 | 0.13 | |||||
| أكثر من 76.20 إلى 100.00 شاملة | 0.15 | 0.15 | |||||
| يجب أن لا تتجاوز نسبة التسامح WT 10% | |||||||
| الجدول 2 - تحمل سمك جدار الأنابيب | |||||||
| الاسمية سمك الجدار | الدفع الجمركي الاسمي من خلال 22 ملم ± ملم | الدفع الجمركي الاسمي 22-48ملم ± ملم | الدفع الجمركي الاسمي 48-100ملم ± ملم | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/008 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/008 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/008 | ||||
| 4.00 | - | 0.08/010 | 0.08/010 | ||||
| 4.19 | - | 0.08/010 | 0.08/010 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/013 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| الجدول 2 - المتطلبات الكيميائية | |||||||
| العنصر | % | ||||||
| الكربون | 0.06-0.18 | ||||||
| المانغنيز | 0.30 إلى 060 | ||||||
| الفوسفريس | 0.040 على الأكثر | ||||||
| الكبريت | 0.050 على الأكثر | ||||||
| الجدول 3 - الخصائص الميكانيكية | |||||||
| الخصائص | القيمة | ||||||
| قوة التسليم، دقيقة | 170 ميجا بايت | ||||||
| القوة النهائية، دقيقة | 310 مبا | ||||||
| الطول في 50 ملم، دقيقة | 35% | ||||||
| صلابة (روكويل B) ، max | 65.00 | ||||||
