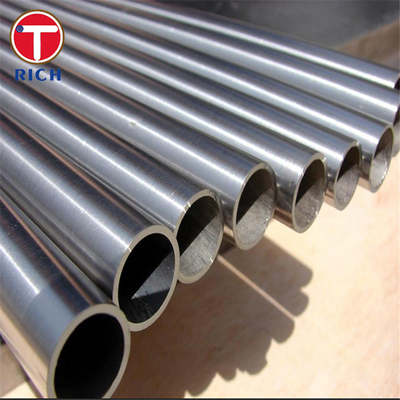

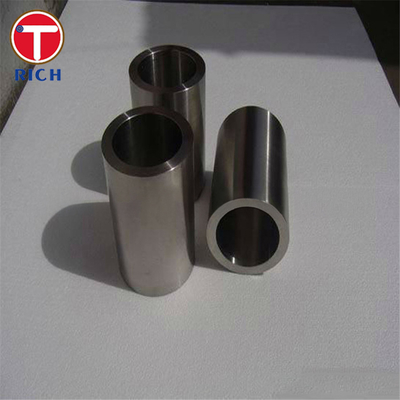

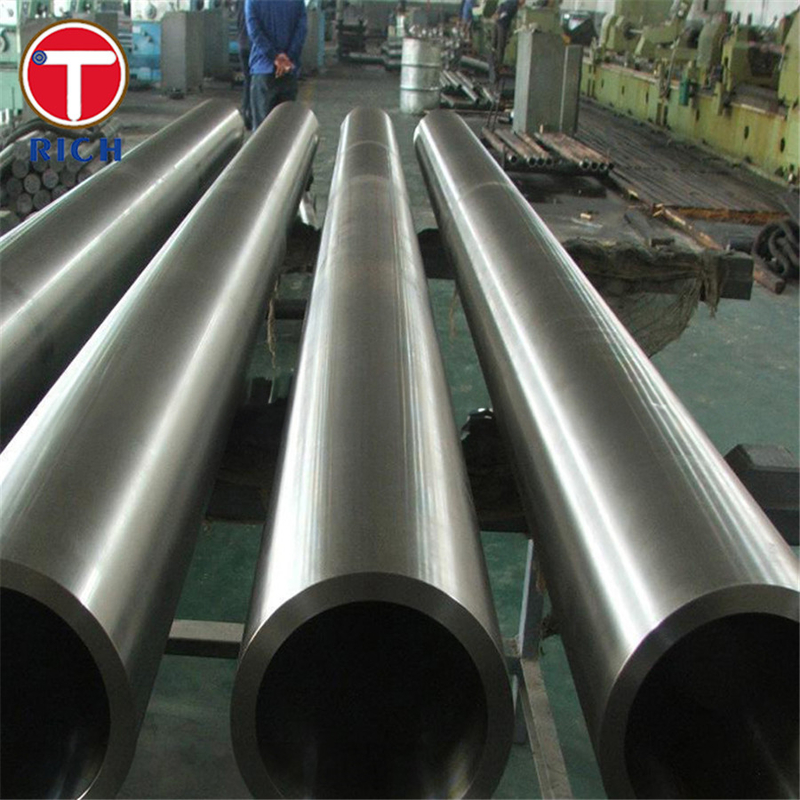

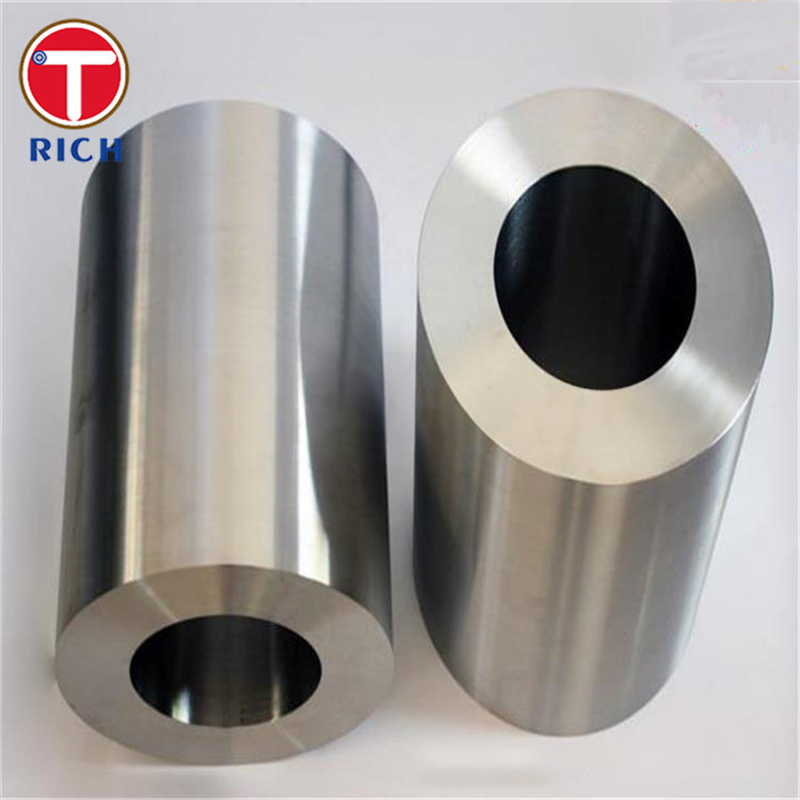

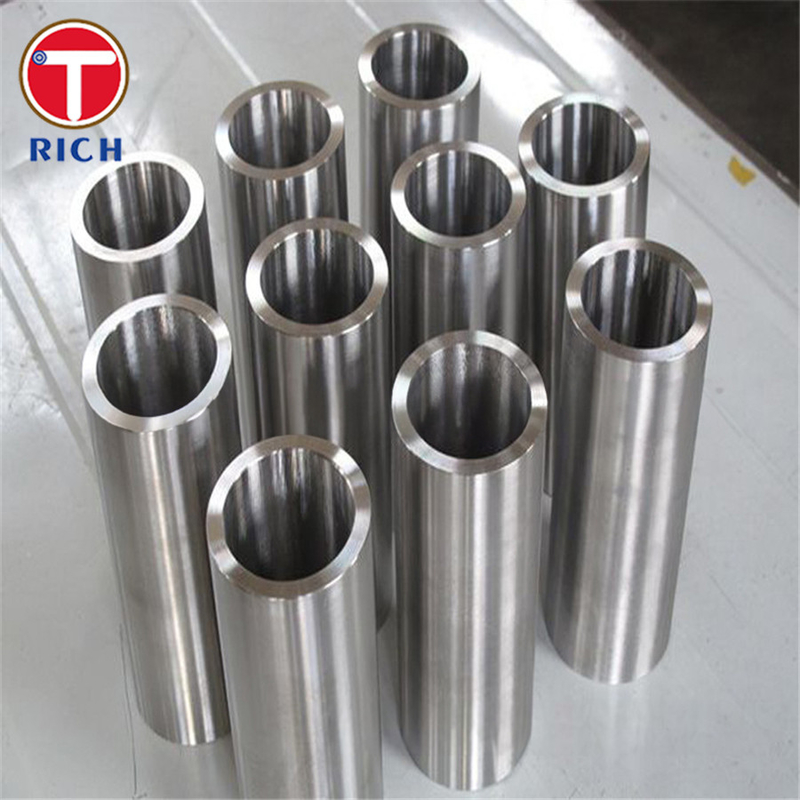

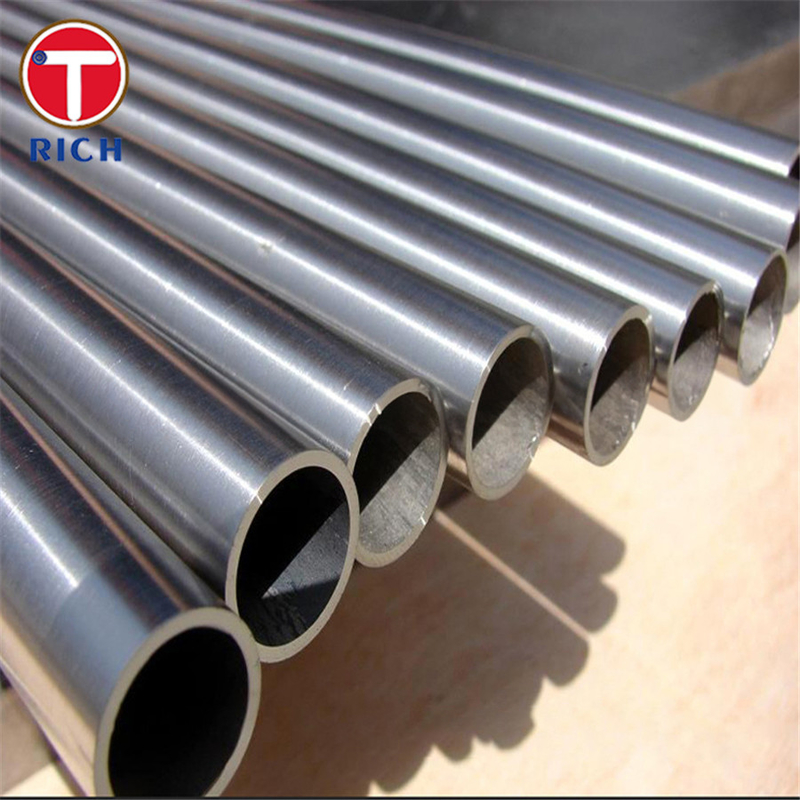

أنابيب المبادل الحراري ASTM B338 Gr.1 أنابيب غير منسقة من سبيكة التيتانيوم للمكثفات ومبادلات الحرارة
تفاصيل المنتج
المكثفات أنابيب المبادل الحراري
,أنابيب مبادلة حرارة من سبيكة التيتانيوم
,أنابيب مبادلة الحرارة ASTM B338
أيه إس تي إم بي 338 ج.1(جري)3(جري)7(جري)9، Gr.11 أنابيب مبادلة الحرارة: أنابيب غير منسقة من سبيكة التيتانيوم للمكثفات ومبادلات الحرارة
مقدمة
المبادلات الحرارية تلعب دوراً حاسماً في صناعات مختلفة، حيث تسهل نقل الحرارة بين سوائل اثنين مع الحفاظ عليها منفصلة. لضمان نقل الحرارة الفعال والمتانة،اختيار المواد المناسبة أمر بالغ الأهمية. ASTM B338 Gr1(جري)3(جري)7(جري)9، و Gr.11 هي أنابيب سبيكة التيتانيوم السلسة التي تستخدم على نطاق واسع في بناء المبادلات الحرارية والمكثفات. ستقدم هذه المقالة لمحة عامة عن هذه الأنابيب ،بما في ذلك موادها، المواصفات، الميزات الرئيسية، التكوين الكيميائي، الخصائص الميكانيكية، نوع الفولاذ، التطبيقات، والصفات البديلة الممكنة.
المواد والمواصفات
تغطي مواصفات ASTM B338 أنابيب سبيكة التيتانيوم غير الملحومة والمسجلة للمكثفات ومبادلات الحرارة. تتوفر الأنابيب في درجات مختلفة ، بما في ذلك Gr.1(جري)3(جري)7(جري)9، و Gr.11تختلف هذه الصفوف من حيث تكوينها الكيميائي والخصائص الميكانيكية، مما يسمح لمجموعة واسعة من التطبيقات.
الخصائص الرئيسية
الميزات الرئيسية لـ ASTM B338 Gr.1(جري)3(جري)7(جري)9أنابيب المبادلات الحرارية من الدرجة 11 هي:
- مقاومة التآكل: تظهر سبائك التيتانيوم مقاومة ممتازة للتآكل ، مما يجعلها مناسبة للاستخدام في البيئات العدوانية.
- نسبة القوة إلى الوزن العالية: سبائك التيتانيوم توفر قوة استثنائية مع كونها خفيفة الوزن ، مما يسمح بنقل الحرارة بكفاءة وخفض وزن النظام.
- الاستقرار الحراري: هذه الأنابيب يمكن أن تتحمل درجات الحرارة العالية دون تشوه كبير أو تدهور.
- التوسع الحراري المنخفض: تتمتع سبائك التيتانيوم بمعامل انخفاض التوسع الحراري المنخفض ، مما يقلل من خطر الإجهاد الحراري ويعزز طول عمر الأنابيب.
- خصائص نقل الحرارة الممتازة: توفر القيادة الحرارية العالية لسبائك التيتانيوم نقل الحرارة الفعال بين السوائل.
التركيب الكيميائي
التركيب الكيميائي لـ ASTM B338 Gr.1(جري)3(جري)7(جري)9، و أنابيب المبادلات الحرارية Gr.11 هو عرض في الجدول التالي:
| الدرجة | التركيب الكيميائي (%) |
|---|---|
| (جري)1 | C ≤ 0.08، N ≤ 0.03، H ≤ 0.015، Fe ≤ 0.20، O ≤ 0.18، توازن |
| (جري)3 | C ≤ 0.08، N ≤ 0.05، H ≤ 0.015، Fe ≤ 0.30، O ≤ 0.35، توازن |
| (جري)7 | C ≤ 0.08، N ≤ 0.03، H ≤ 0.015، Fe ≤ 0.30، O ≤ 0.25، توازن |
| (جري)9 | C ≤ 0.08، N ≤ 0.03، H ≤ 0.015، Fe ≤ 0.25، O ≤ 0.15، توازن |
| (جري)11 | C ≤ 0.08، N ≤ 0.03، H ≤ 0.015، Fe ≤ 0.20، O ≤ 0.18، توازن |
الخصائص الميكانيكية
الخصائص الميكانيكية لـ ASTM B338 Gr.1(جري)3(جري)7(جري)9أنابيب المبادلات الحرارية من الفئة 11 تم تقديمها في الجدول التالي:
| الدرجة | قوة الشد (MPa) | قوة العائد (MPa) | الطول (%) |
|---|---|---|---|
| (جري)1 | ≥ 240 | ≥ 170 | ≥ 24 |
| (جري)3 | ≥ 450 | ≥ 380 | ≥ 18 |
| (جري)7 | ≥ 345 | ≥ 275 | ≥ 20 |
| (جري)9 | ≥ 620 | ≥ 483 | ≥ 15 |
| (جري)11 | ≥ 240 | ≥ 170 | ≥ 24 |
الصف الحديدي
فولاذ الصف ASTM B338 Gr.1(جري)3(جري)7(جري)9، وأنابيب المبادل الحراري Gr.11 هي سبيكة التيتانيوم. تتكون هذه الأنابيب في المقام الأول من التيتانيوم ، مع كميات صغيرة من العناصر الأخرى لتعزيز الخصائص المحددة.
التطبيق
أيه إس تي إم بي 338 ج.1(جري)3(جري)7(جري)9أنابيب المبادلات الحرارية Gr.11 تجد تطبيقات في مختلف الصناعات بما في ذلك:
- المعالجة الكيميائية: تستخدم هذه الأنابيب في مبادلات الحرارة لمعالجة المواد الكيميائية الآكلة.
- توليد الطاقة: يتم استخدامها في المكثفات ومبادلات الحرارة داخل محطات الطاقة.
- النفط والغاز: تستخدم هذه الأنابيب في مبادلات الحرارة لمصافي النفط ومعالجة الغاز.
- الفضاء الجوي: يجدون تطبيقات في مبادلات حرارة الطائرات وغيرها من أنظمة الفضاء الجوي.
- البحرية: تستخدم هذه الأنابيب في مبادلات الحرارة لتحلية مياه البحر وبناء السفن.
الدرجات البديلة الممكنة
بينما ASTM B338 Gr.1(جري)3(جري)7(جري)9، و Gr.11 تستخدم على نطاق واسع ، هناك درجات بديلة متاحة لتطبيقات محددة. بعض الدرجات البديلة الممكنة تشمل ASTM B338 Gr.2(جري)12، و Gr.16، والتي تقدم مجموعات مختلفة من الخصائص لتلبية الاحتياجات الخاصة.
في الختام ، ASTM B338 Gr.1(جري)3(جري)7(جري)9، وأنابيب المبادلة الحرارية Gr.11 هي أنابيب من سبيكة التيتانيوم السلسة التي توفر مقاومة التآكل الممتازة ، ونسبة القوة إلى الوزن العالية ، والاستقرار الحراري ،وخصائص نقل الحرارة الفعالةهذه الأنابيب تجد تطبيقات في مختلف الصناعات وتقدم مجموعة من الخصائص الميكانيكية لتلبية الاحتياجات المحددة.
مصنع "هايان سانشين" للأنابيب الفولاذية هو الشركة الرائدة في صناعة الأنابيب الفولاذية في الصينالمصنع يقع بالقرب من ميناء تشوشان وميناء نينغبو.
مصنعنا يغطي مساحة تزيد عن 25000 متر مربع وكان في صناعة الأنابيب الصلبة لمدة 20 عاما.لقد جمعنا ثروة من الخبرة المهنيةوالذي ساعدنا على تأسيس أنفسنا كاسم موثوق به في هذه الصناعة.
في مصنعنا، نحن متخصصون في إنتاج أنواع مختلفة من أنابيب الصلب، بما في ذلك أنابيب الفولاذ المقاوم للصدأ، أنابيب الفولاذ الكربوني، أنابيب النحاس، أنابيب الصلب،أنابيب فولاذية بلا خيوطخبرتنا في هذا المجال واضحة من خلال 12 براءة اختراع لدينا، والتي تظهر التزامنا بالابتكار والتميز.
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام ، فهي 10-15 أيام إذا كانت البضائع في المخزون ، أو أنها 30-40 يوما إذا كانت البضائع ليست في المخزون ، فهي وفقا للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
