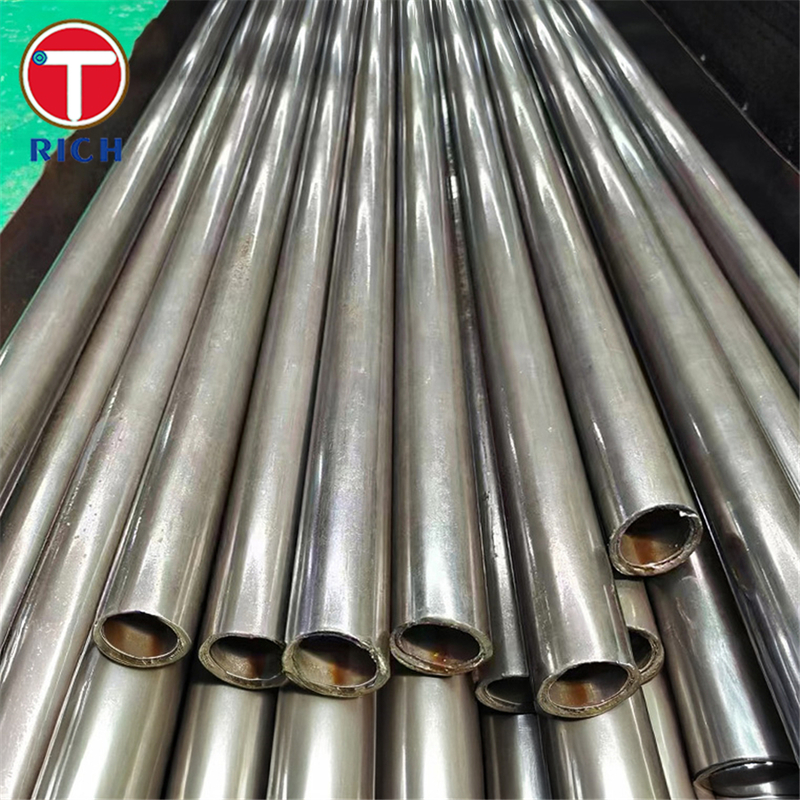

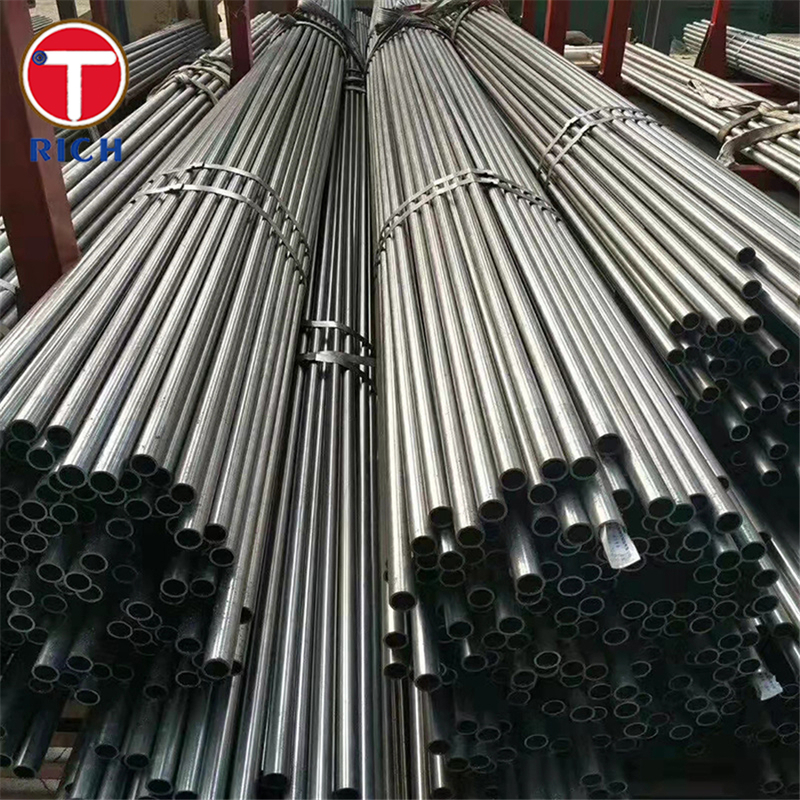

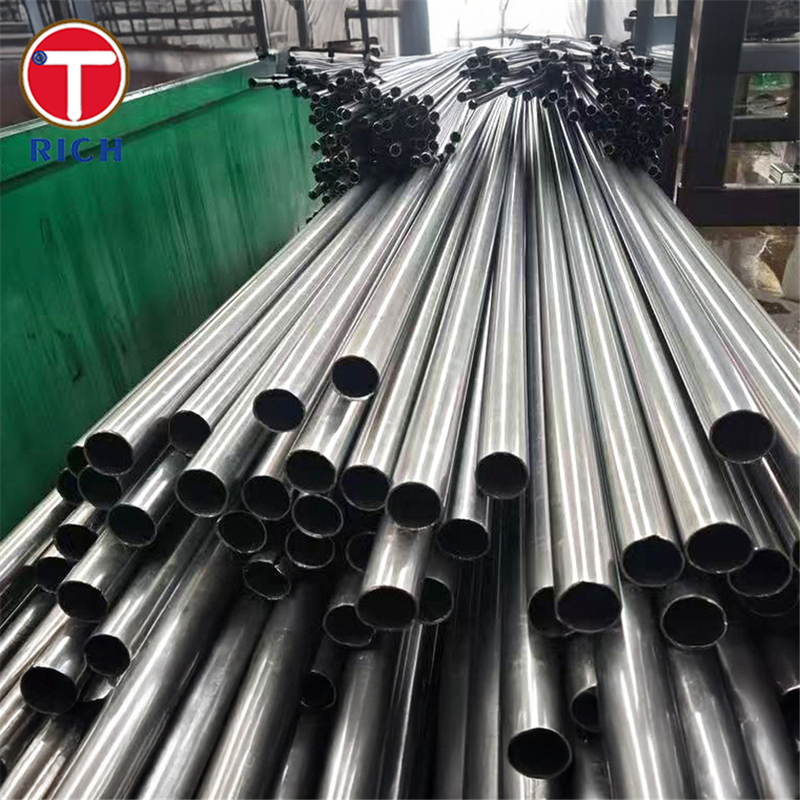

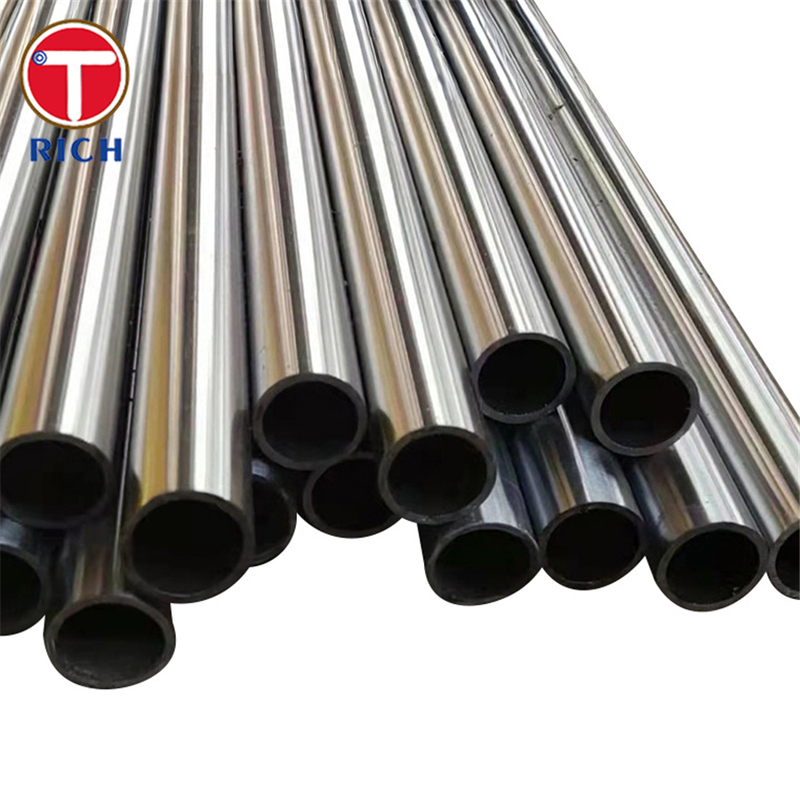

أنبوب طيران سلس مسحوب على البارد من سبائك 15CDV6 بقطر خارجي 30-426 ملم
تفاصيل المنتج
أنبوب طيران من سبائك 15CDV6
,أنابيب الفولاذ الخام المسحوبة باردة
,أنبوب فولاذي دقيق بقطر خارجي 30-426 ملم
1.7734 سبيكة 15CDV6 قطرها صغير أنبوب الطيران الخالي من اللحام المسحوب بارد
المواد
سبيكة 15CDV6 (المعروفة أيضًا باسم WS 1).7734، AIR 9160C، 15CrMoV6) هوفولاذ سبائك منخفض الكربون، معالجة حرارية من الكروم الموليبدينوم الفاناديومإنه يجمع بينعالية الغلة وقوة الشدمعصلابة رائعةوقابلية لحام استثنائية، حتى بدون معالجة حرارية بعد الصلح
المواصفات
-
التعيين: 15CDV6، WS 1.7734، AIR 9160C
-
شكل المنتج:أنابيب دقة ذات قطر صغير
-
المعايير المعمول بها: TE014 (أنبوب بلا خياطة)AECMA FE-PL1505، AIR 9160C ، سلسلة DIN (65389/65390) ، ASNA 3108 ، LN 9369 ، الخ.
التركيب الكيميائي
أدناه جدول مقارن يظهر 15CDV6 وأربعة درجات مماثلة(12CrMoV6- 9 / 1.7734، 14CrMoV6-9 / 1.7735، 15CrMoV5-9 / 1.8521، و 15CrMoV5-10 / 1.7745) مع نطاقات سبائك نموذجية:
| الدرجة (التعيين) | C (wt %) | م | سي (ماكس) | P (max) | S (max) | سي سي | (مو) | V |
|---|---|---|---|---|---|---|---|---|
| 15CDV6 (AIR 9160) | 0.12 ٠18 | 0.8 ¢1.1 | ≤ 0.20 | ≤ 0.020 | ≤ 0.015 | 1.25150 | 0.8 ¢1.0 | 0.2 ٠3 |
| 12CrMoV6-9 (1.7734) | 0.12 ٠18 | 0.8 ¢1.1 | ≤ 0.20 | ≤ 0.020 | ≤ 0.015 | 1.25150 | 0.8 ¢1.0 | 0.2 ٠3 |
| 14CrMoV6-9 (1.7735) | 0.11 ٠17 | 0.8 ¢1.0 | ≤ 0.25 | ≤ 0.020 | ≤ 0.015 | 1.25150 | 0.8 ¢1.0 | 0.2 ٠3 |
| 15CrMoV5-9 (1.8521) | 0.13 ′′ 018 | 0.8 ¢1.1 | ≤ 0.40 | ≤ 0.025 | ≤ 0.030 | 1.20-150 | 0.8 ¢1.1 | 0.2 ٠3 |
| 15CrMoV5‐10 (1.7745) | 0.10 ٠16 | 0.4609 | 0.15 ٠35 | ≤ 0.025 | ≤ 0.015 | 1.10 ¥1.40 | 0.9 ¢1.1 | 0.20 ٠35 |
الخصائص الميكانيكية
خصائص ميكانيكية مقارنة بين خمس فئات ذات صلة في ظروف مختلفة:
| الدرجة / الحالة | قوة الشد (Rm، MPa) | قوة العائد (Rp0.2، MPa) | الطول (%) | صلابة (HB) |
|---|---|---|---|---|
| 15CDV6 (1.7734.2 مطهر) | | | | ~ 197 HB |
| 15CDV6 (1.7734.4) | ≥ 700 | ≥ 550 | ≥ 13% | ~207 HB |
| 15CDV6 (1.7734.5) | 9801180 | ≥ 790 | ≥ 11% | 293352 HB |
| 15CDV6 (1.7734.6) | 1080 ¥1250 | ≥ 930 | ≥ 10% | 321363 HB |
| 1.7734 (مُحَرَّق) | ≥ 898 | ≥ 228 | ~ 14% | ~ 443 HB |
الخصائص الرئيسية
-
قوة عالية جنبا إلى جنب مع صلابة: يصل إلى قوة سحب تزيد عن 1200 MPa (1.7734.6 حالة) مع الحفاظ على الدقة والسلامة الهيكلية
-
قابلية لحام ممتازة: يمكن لحام مع الحد الأدنى أو عدم وجود معالجة حرارية بعد الحام، مع الحفاظ على الخصائص الميكانيكية
-
معالجة حرارية: الاستجابة لدورات التخفيف والتثبيت يسمح بأداء مصمم على النحو، على سبيل المثال، استينزينغ ~ 980 °C تليها التخفيف الزيت وتثبيت ~ 650 °C عائدات Rm 1175 MPa، Rp0.2 980 MPa، صلابة ~ 39 HRC
المعايير/المواصفات المطبقة
-
الـ "دبليو إس 1"7734,15CrMoV6
-
AECMA: FE-PL63S ، FE-PL1505
-
AIR 9160C
-
DIN: 65389 / 65390 (الصفائح والصفائح) ، 65035 / 7527 (التصنيع)
-
أسنا 3108
-
TE014(أنبوب بلا خياطة)
-
(LN / MN)معادلات الأدوات
التطبيقات
تستخدم على نطاق واسع فيالطيرانوهندسة رياضة السياراتخاصة عندما تكون المقاومة بين الوزن والموثوقية حاسمة:
مجال التطبيق العام:
-
المكونات الهيكلية والحمولة الكبيرة في مجال الطيران والفضاء ورياضات السيارات
الاستخدامات النموذجية تشمل:
-
أقفاص الدوار وخلايا الأمان (المعيار المعتمد من قبل DMB في رياضة السيارات المهنية)
-
غطاء محركات الصواريخ، وعلاء الضغط، وأنظمة التعليق (العظام الوسيمة، الأقواس العليا، الأطر الفرعية، قضبان الدفع، مكونات المسارات)
-
العناصر الهيكلية للطائرات التي تتطلب أنبوبًا خاليًا من اللمسات يُسحب باردًا بقدرات ميكانيكية عالية
-
مكونات في بيئات ذات درجات حرارة عالية أو ضغط مرتفع في صناعات الطيران والفضاء والسيارات والدفاع والنووي
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
