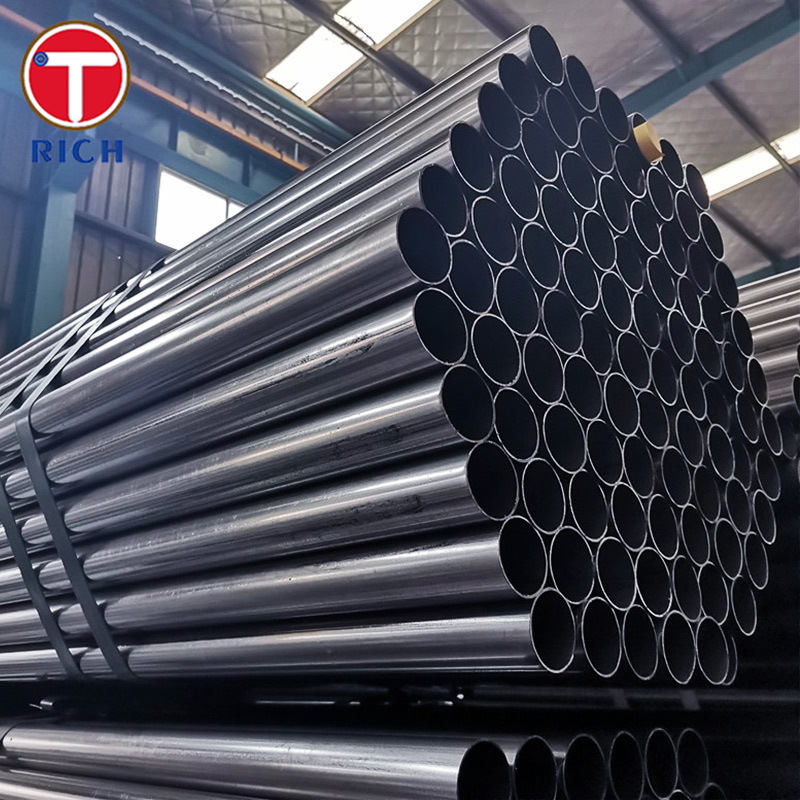

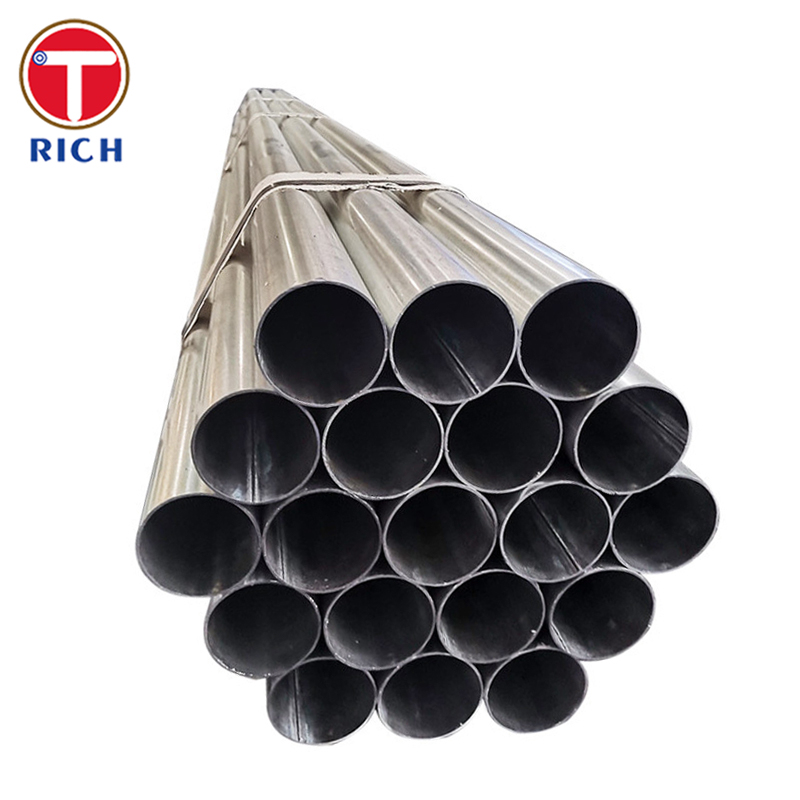

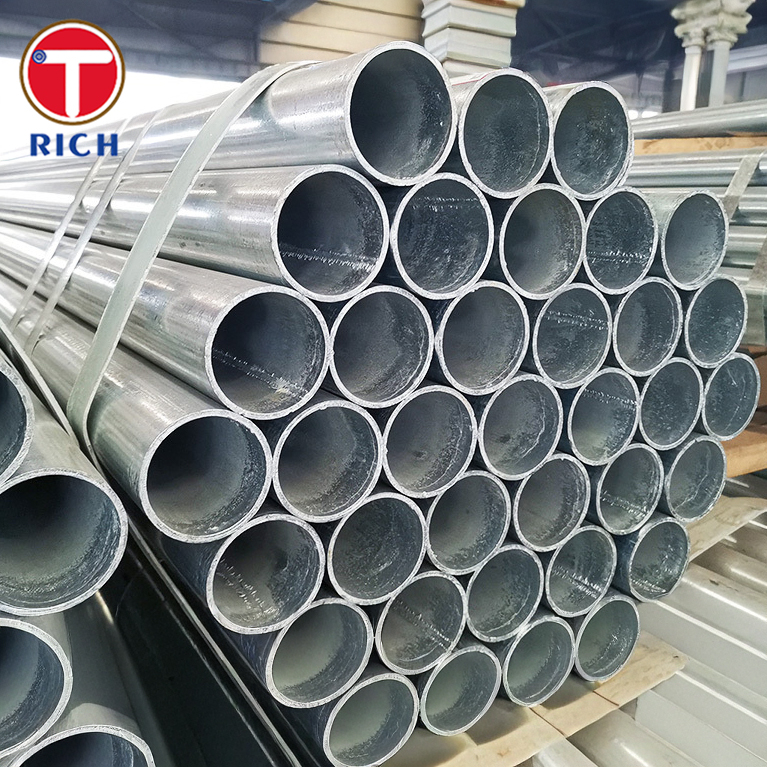

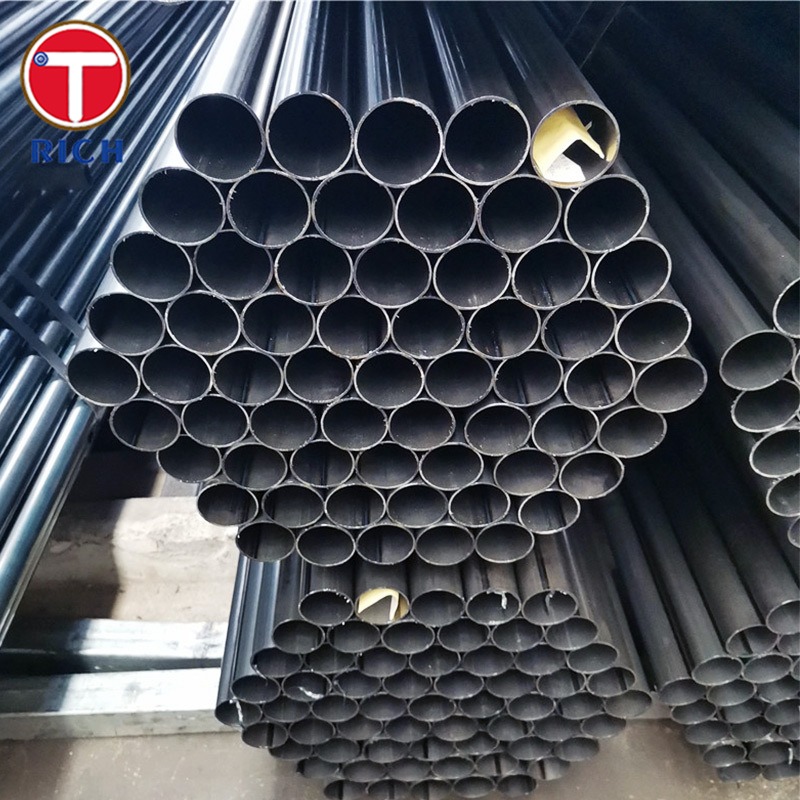

أنابيب ملحومة بدقة وفقًا للمعيار NF A49-341، أنابيب منخفضة السبائك الفولاذية، بدرجات TS30o و TS30a للتطبيقات الميكانيكية
تفاصيل المنتج
أنابيب ملحومة بدقة قياسية وفقًا للمواصفة NF A49-341,أنابيب فولاذية منخفضة السبائك من الدرجة TS30o,أنابيب للتطبيقات الميكانيكية من الدرجة TS30a
,TS30o Grade Low Alloy Steel Pipe
,TS30a Grade Mechanical Application Pipe
أنابيب فولاذية ملحومة بدقة منخفضة السبائك NF A49-341 (TS30o / TS30a / TS34a / TS7a / TS42a)
وصف المادة
هذا المنتج عبارة عن أنابيب فولاذية ملحومة بدقة منخفضة السبائك مصنعة بموجب المعيار الفرنسي NF A49-341. وهي مخصصة لـ التطبيقات الميكانيكية، حيث تكون الدقة الأبعاد وجودة اللحام والقوة الميكانيكية ضرورية. نظرًا لأنه “ملحوم بدقة،”، فقد تم تحسين عملية التصنيع لإنتاج تفاوتات ضيقة، وأقل عيوب، وهندسة مقطعية متسقة.
تخصيص
-
نوع المنتج: أنبوب / أنبوب فولاذي ملحوم للاستخدام الميكانيكي
-
المعيار: NF A49-341 (“أنابيب فولاذية أنابيب ملحومة بدقة للتطبيق الميكانيكي”)
-
الدرجات / التعيينات: TS30o, TS30a, TS34a, TS7a, TS42a (وأحيانًا TS47a في سلسلة NF)
-
الأقطار الخارجية وسمك الجدران النموذجية: وفقًا للمعيار NF A49-341
-
التصنيع: ملحوم (دقة، على الأرجح لحام عالي التردد، ربما يليه التشطيب)
التركيب الكيميائي
| درجة | C (كحد أقصى) | Si (كحد أقصى) | Mn (كحد أقصى) | P (كحد أقصى) | S (كحد أقصى) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
الخصائص الميكانيكية
| درجة | قوة الخضوع Rp0.2 (MPa، كحد أدنى) | قوة الشد Rm (MPa، كحد أدنى) | الاستطالة A (%) | تخفيض المساحة Z (%) | صلابة برينل (HBW، نموذجية أو كحد أقصى) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
الميزات الرئيسية
-
الدقة الأبعاد والتفاوتات الضيقة: نظرًا لأن هذا منتج أنبوب “ملحوم بدقة”، يتم التحكم بدقة في الهندسة والاستقامة والاستدارة.
-
قوة ميكانيكية جيدة: توفر الدرجات المحددة منخفضة السبائك قوة خضوع وشد أعلى من أنابيب الكربون الخفيفة، مما يجعلها مناسبة للأجزاء الميكانيكية التي تحمل الأحمال.
-
جودة اللحام: تم تصميم خط اللحام ليكون سلسًا، وبأقل تدخل، وخاليًا من العيوب (الشقوق، الشوائب) كما هو مطلوب من خلال التطبيقات الميكانيكية.
-
الليونة والمتانة الجيدة: تسمح الاستطالة الكافية وتقليل المساحة ببعض درجة التشوه وإعادة توزيع الإجهاد تحت الحمل.
-
توافق المعالجة الحرارية: قد تسمح هذه الدرجات بالمعالجات الحرارية الخفيفة (مثل التطبيع أو التلدين) لتحسين البنية المجهرية أو تخفيف الإجهادات، بشرط عدم إضعاف الدقة الأبعاد.
-
محتوى منخفض من السبائك: السبائك متواضعة، وتهدف إلى تحسين الخصائص الميكانيكية دون زيادة التكلفة بشكل كبير أو تعقيد سلوك اللحام.
المعايير المطبقة
-
NF A49-341: المعيار الأساسي للأنابيب الملحومة بدقة للاستخدام الميكانيكي في فرنسا.
-
معادلات ASTM / الدولية: لا يوجد ما يعادل ASTM مباشر مذكور في مستند NF، ولكن قد تكون معايير الأنابيب الميكانيكية المماثلة (لأنابيب الكربون / السبائك الملحومة الميكانيكية) هي ASTM A513 أو ASTM A519، على الرغم من أن هذه تختلف في نطاق التطبيق.
-
ISO / EN / GOST: معيار NF خاص بـ NF A49 الفرنسية؛ قد يكون من الممكن الإشارة المرجعية إلى معايير الأنابيب الميكانيكية EN أو ISO ولكن يجب التحقق من صحتها على أساس كل حالة على حدة.
-
معايير NF A49 الأخرى: تتضمن سلسلة NF A49 معايير ذات صلة (مثل NF A49-343، NF A49-145) التي تحكم أنواع الأنابيب الملحومة الأخرى.
إذا كان مطلوبًا تعيين ISO أو EN معين (للتجارة عبر الحدود)، فيمكنني التحقق من المعادلات.
مجالات التطبيق
بشكل عام، تُستخدم الأنابيب الملحومة بدقة NF A49-341 في الهندسة الميكانيكية / بناء الآلات / الآليات. بتعبير أدق:
-
مكونات الآلة: الأعمدة، القضبان، أنابيب التوجيه، الدعامات الأسطوانية
-
الأتمتة والروبوتات: المشغلات الخطية، قضبان المكبس، الأعضاء التلسكوبية
-
السيارات / أنظمة المركبات: وصلة التوجيه، قضبان التثبيت، أنابيب الهيكل المعلق
-
خطوط هيدروليكية / هوائية (في الأدوار غير المضغوطة): أنابيب التركيب الهيكلية، الأكمام الواقية
-
تركيبات التجميع والأدوات: الرقصات، منصات الاختبار، أذرع الدعم
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
وهو يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا بحاجة إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع=2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
