مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO14001 TS16949
رقم الموديل:
براون فينتوبي
فيديو

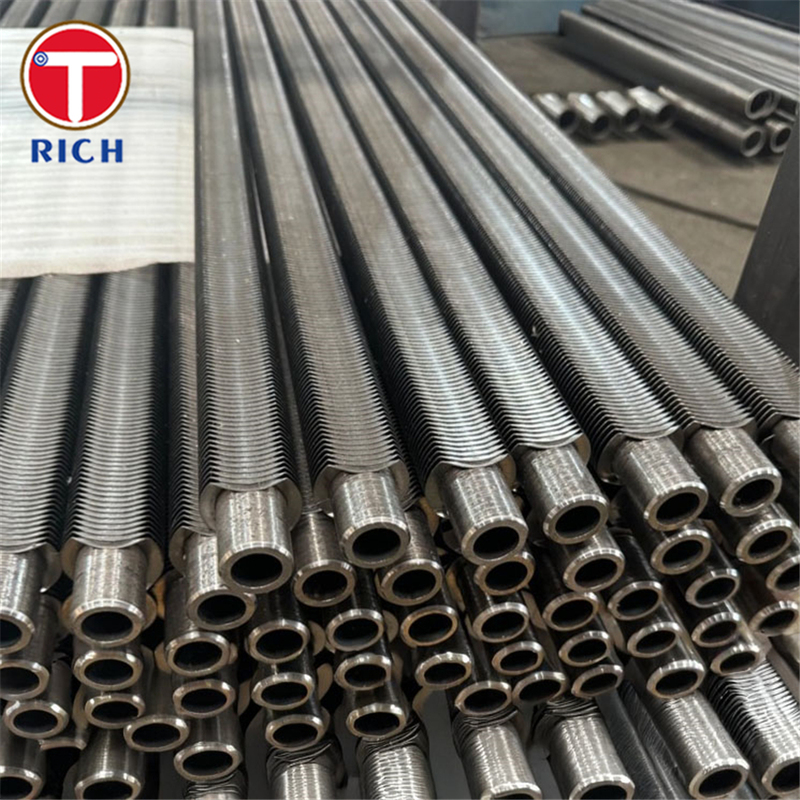

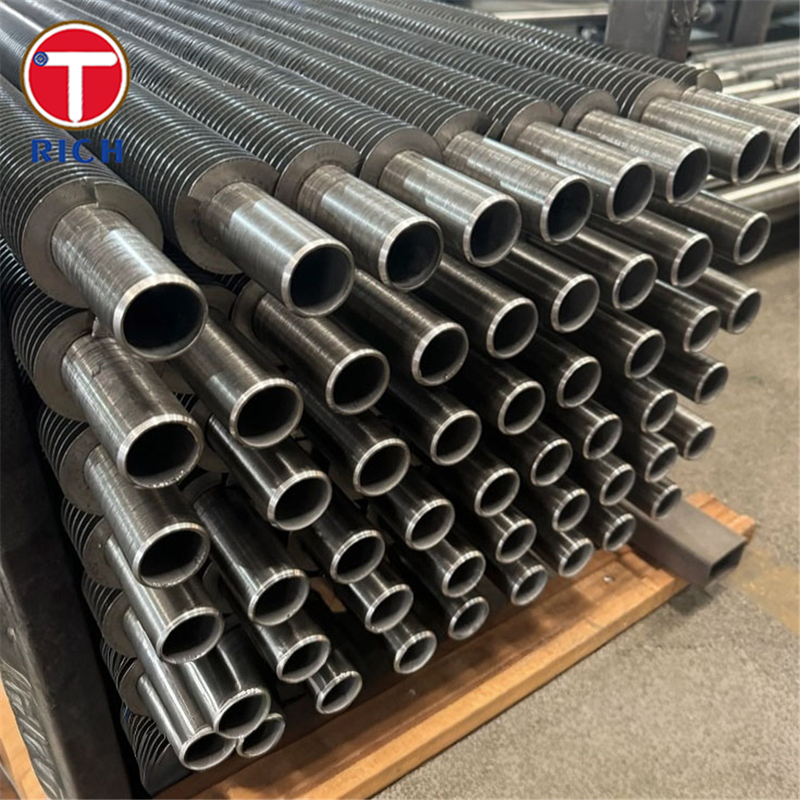

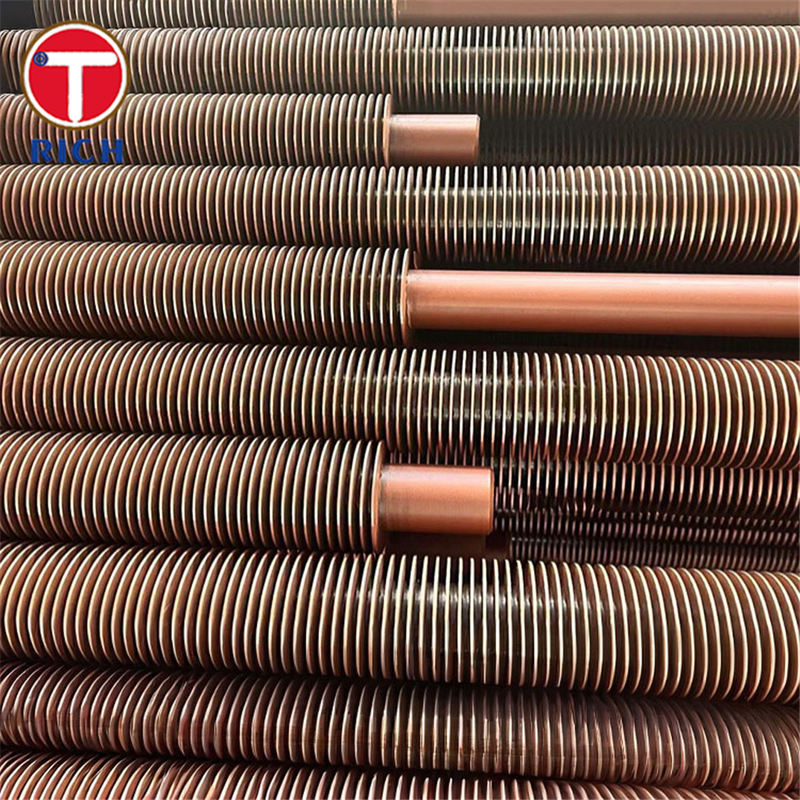

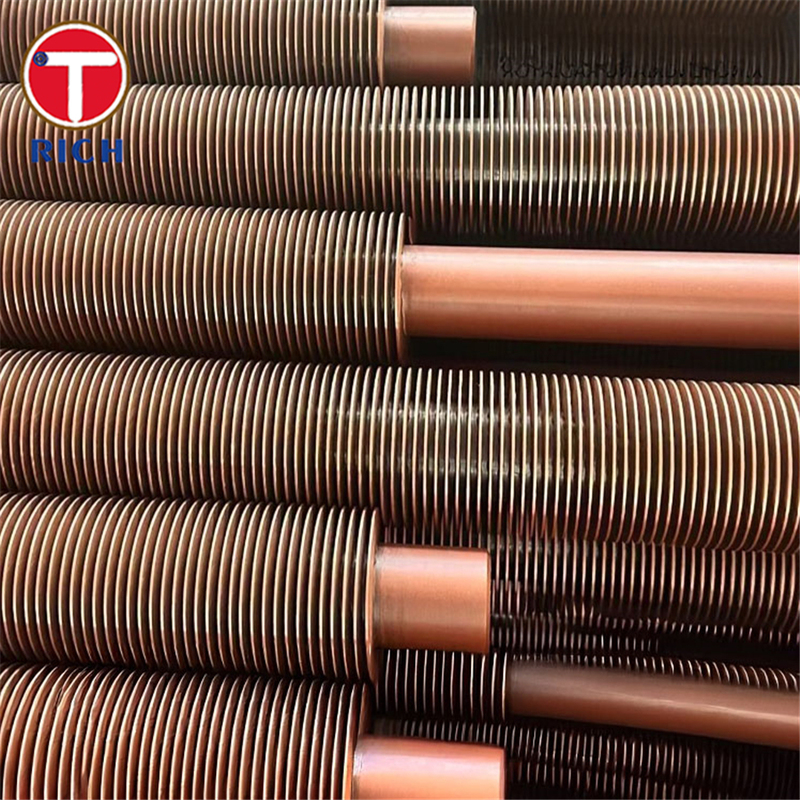

Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compactعنصر نقل الحرارة عالي الكفاءة. الهندسة "شعر الدبوس" تشير إلى تشكيلات U-bend أو الساقين.جعل الزعانف جزءًا من مبادلات الحرارة المضادة المدمجة أو متعددة الأنابيب (مبادلات الحرارة الشقية).
تم تصميم هذه الأنابيب ذات الأجنحة للكبائن الصناعية ، والإقتصاديات ، واسترداد حرارة النفايات ، وأجهزة تسخين الغاز ، وغيرها من تطبيقات تبادل الحرارة عالية درجة الحرارة / عالية الضغط.
| المعلم | القيمة العادية / النطاق |
|---|---|
| القطر الخارجي للأنبوب الأساسي (O.D.) | من 19 إلى 76 مم (عادة) |
| سمك جدار الأنبوب الأساسي | 2.0 ملم إلى 6.0 ملم (عادة) |
| ارتفاع الزعانف | 6.0 ملم إلى 32.0 ملم |
| سمك الزعانف | 0.8 ملم إلى 1.2 ملم |
| عدد الزعانف في الصف | 4، 8، 16، 24، 32، 40، 48 (مضاعفات أربعة) |
| الحد الأقصى للطول | ≤ 15 م عادةً |
| مسافة الزعانف / المسافة | محددة للمشروع، نموذجية بين الزعانف على بعد بضعة ملم |
| مجموعات المواد | الفولاذ الكربوني، الفولاذ المقاوم للصدأ (304، 316، إلخ) ، الفولاذ المسبوب |
في ما يلي جدول عينة مقارنة التركيبات الكيميائية من خمسة مواد أساسية / درجات أنابيب المكشوفة مماثلة تستخدم عادة في الغلاية أو خدمة مبادلة الحرارة.مادة الزعانف غالبا ما تكون نفس النوع أو سبيكة متوافقة.
| الدرجة | C (max) | نعم | م | سي سي | نـي |
|---|---|---|---|---|---|
| أيه إس تي إم إيه 213 تي بي 304 | 0.08 | 1.00 | 2.00 | 18.0200 | 8.0105 |
| أيه إس تي إم إيه 213 تي بي 316 | 0.08 | 1.00 | 2.00 | 16.0180 | 10.0140 |
| أيه إس تي إم إيه 213 تي 11 | 0.15 | 0.50 | 1.00 | 1.0 | |
| الصيغة ASTM A213 T22 | 0.15 | 0.50 | 1.00 | 2.0 | |
| أيه إس تي إم إيه 335 بي 11 | 0.15 | 0.50 | 1.00 | 1.0 | |
هذه الدرجات الأساسية من الفولاذ هي توضيحية. يمكن أن تستخدم الأنابيب ذات الأجنحة سبيكة شبيهة أو متطابقة. يجب الإشارة إلى التركيبات الكيميائية الدقيقة من شهادة المواصفات المطبقة.
فيما يلي جدول مقارنة للخصائص الميكانيكية النموذجية (في درجة حرارة البيئة) لنفس أو مواد الأنبوب الأساسية المماثلة.
| الدرجة | قوة العائد (MPa) | قوة الشد (MPa) | الطول (%) | صلابة (HV أو ما شابه) |
|---|---|---|---|---|
| TP304 | ~ 215 | 515720 | ≥ 40٪ | ~ 200 ¥ 220 HV |
| TP316 | ~ 215 | 515 ₹695 | ≥ 40٪ | ~ 200 ¥ 220 HV |
| T11 | -205 | 415 585 | ≥ 20٪ | ~ 140 ≈ 180 HV |
| T22 | -205 | 415 585 | ≥ 20٪ | ~ 140 ≈ 180 HV |
| P11 | -205 | 415 585 | ≥ 20٪ | ~ 140 ≈ 180 HV |
هذه القيم إرشادية وتعتمد على المعالجة الحرارية، وسمك الجدار، وتسامحات التصنيع. اعتمد دائما على شهادات اختبار المصنع أو المراجع القياسية.
كفاءة حرارية عالية: تزيد الزعانف مساحة السطح الخارجي (أو الداخلي) ، مما يسرع نقل الحرارة ويقلل من طول الأنبوب المطلوب أو حجم القشرة.
ربط لحام بالليزر: في الأنابيب ذات الأجنحة المصنعة باللحام بالليزر ، الاختراق الكامل ، الحام المستمر ، والحد الأدنى من المنطقة المتأثرة بالحرارة تحسين ربط الأجنحة بالأنبوب ،تقليل المقاومة الحرارية وتعزيز مقاومة التآكل.
الهندسة المدمجة: يسمح ترتيب U-bend أو الساقين بتصميمات التدفق المضاد المدمجة ، ويقلل من الحاجة إلى مفاصل التوسع ، ويحفظ البصمة.
قدرة الضغط العالي / درجة الحرارة العالية: اللحام القوي واختيار المواد يسمح بالعمل في ظروف المرجل أو العملية الصعبة.
سهولة الصيانة: يسمح تكوين دبوس الشعر بسهولة الوصول والفحص والتنظيف مقارنة مع حزم مستقيمة طويلة.
اعتمادا على المنطقة والتطبيق، قد تنطبق المعايير التالية:
ASTM / ASME: على سبيل المثال ، ASTM A213 ، ASME كود الغلاية والأوعية الضغطية (B & PV) للأنابيب الفيرريتية والأوستنيتية السلسة
إين: المعايير الأوروبية للصلب ومبادلات الحرارة
GOST / الروسية: مواصفات مماثلة في أسواق روسيا / رابطة الدول المستقلة
الـ JIS: المعايير الصناعية اليابانية
GB: المعايير الوطنية الصينية (على سبيل المثال GB للصلب، الأنابيب)
يجب على الشركة المصنعة أن تضمن الامتثال للمعيار المعمول به (المواد، والتحميلات الأبعاد، واختبار الضغط، والفحص غير المدمر).
توليد الكهرباء (كابلات، أجهزة الاقتصاد، استرداد حرارة النفايات)
المعالجة البتروكيماوية والكيميائية
النفط والغاز
أنظمة HVAC / التدفئة الصناعية / البخار
تسخين العمليات الغذائية / الصيدلانية
أنظمة استرداد الحرارة / تجديد الحرارة
إقتصادي الغلاية: تُستخدم أنابيب الشعر البني الشعاعي لاسترداد الحرارة المتبقية من غازات الدخان قبل التراكم ، مما يحسن الكفاءة.
غلاية حرارة النفايات / استرداد الحرارة: في المنشآت الصناعية التي تحتاج إلى تبريد الغازات الساخنة أو التدفقات أو استرداد الحرارة.
سخانات غاز / سوبر هيتر: كجزء من مبادلات الحرارة الغاز إلى الغاز أو الغاز إلى السائل.
أجهزة تسخين العمليات في المصانع الكيميائية: حيث يجب تسخين السائل أو تبريده بكفاءة في بصمة صغيرة.
سخانات الهواء / استرداد حرارة غازات الدخان: الأنبوبات ذات الأجنحة تساعد على تعزيز تبادل الحرارة بين غاز الدخان وتدفقات الهواء أو العملية الواردة.
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
