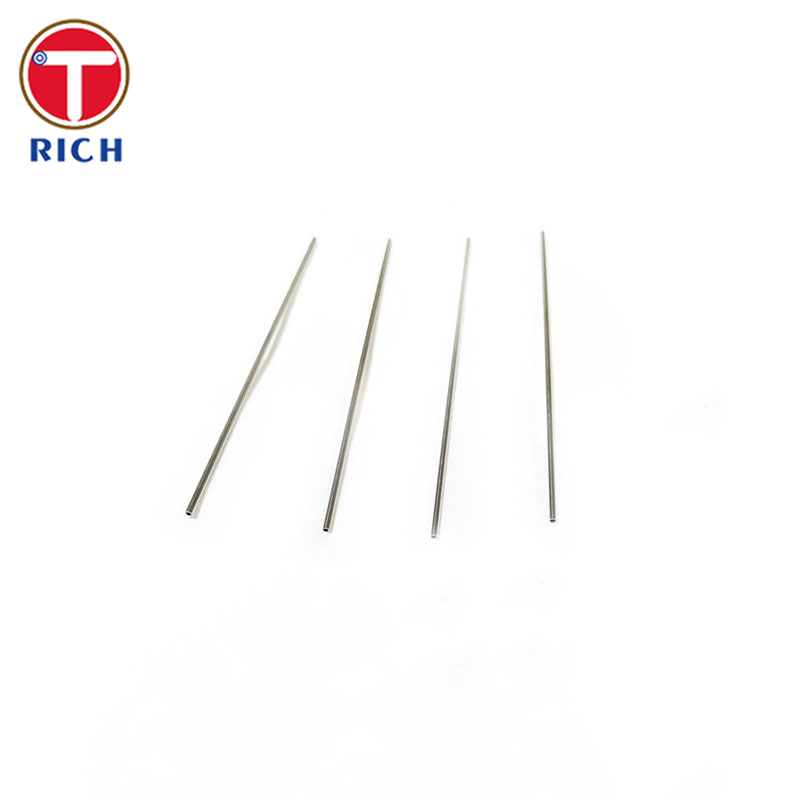

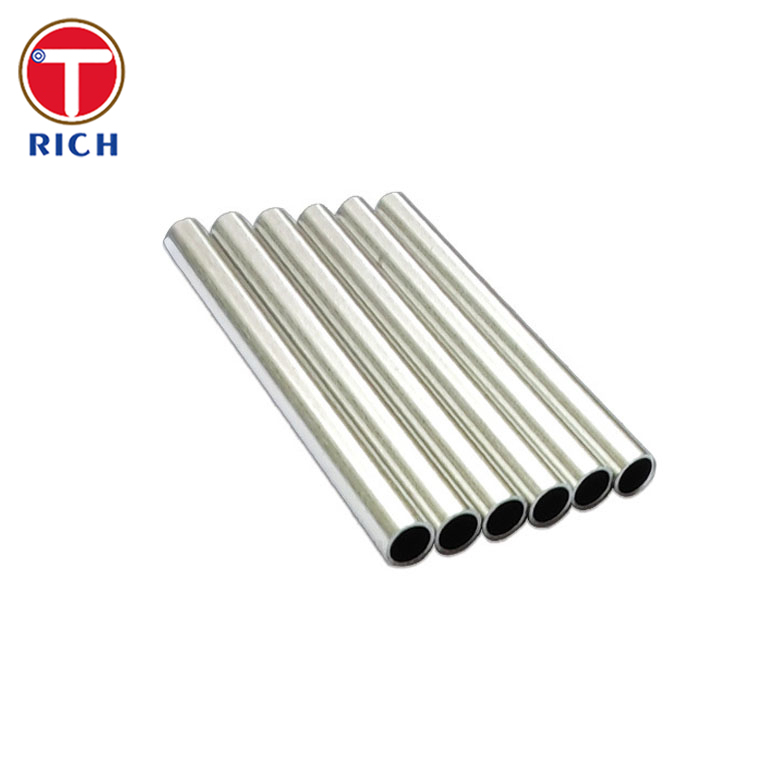

أنبوب شعري من الفولاذ المقاوم للصدأ المقاوم للتآكل من الدرجة الطبية مع تفاوتات أبعاد عالية
تفاصيل المنتج
أنبوب شعري من الفولاذ المقاوم للصدأ بدرجة طبية,أنبوب شعري من الفولاذ المقاوم للصدأ المقاوم للتآكل,أنبوب شعري من الفولاذ المقاوم للصدأ عالي التحمل الأبعاد
,Corrosion Resistant Stainless Steel Capillary Tube
,High Dimensional Tolerance Stainless Steel Capillary Tube
أنابيب الشعيرات من الفولاذ المقاوم للصدأ أنابيب من الفولاذ المقاوم للصدأ ذات القطر الصغير
المواد
هذا المنتجأنبوب الشعيرات من الفولاذ المقاوم للصدأ(وتسمى أيضاً أنبوب الفولاذ المقاوم للصدأ ذو قطر صغير أو صغير) ، مصممة لنظم السوائل الطبية والدقيقة.أنها توفر قناة أسطوانية مجوفة مع قطرات داخلية صغيرة جدا (ID) وتسامحات الأبعاد الضيقة، مناسبة لنقل كميات صغيرة من السائل أو الغاز في ظروف خاضعة للرقابة.غالبًا ما يتم تصنيع الأنابيب من سبائك الفولاذ المقاوم للتآكل من الفولاذ المقاوم للصدأ، التسخين ، التلميع) لضمان التشطيب الممتاز للسطح ، ودقة الأبعاد ، والتوافق البيولوجي.
المواصفات
النطاقات المميزة النموذجية (قد تختلف حسب الشركة المصنعة) هي:
| المعلم | النطاق النموذجي / القيمة |
|---|---|
| قطر خارجية (OD) | 0.30 ملم إلى 12.70 ملم |
| القطر الداخلي (ID) | ~ 0.10 ملم إلى ~ 8.00 ملم |
| سمك الجدار | 0.05 ملم إلى ~1.50 ملم |
| الطول | ما يصل إلى ~ 30 متر متواصلة (أو مقطوعة على طول) |
| التسامح الأبعاد | ±0.02 ملم إلى ±0.05 ملم (خارجية) ، ±0.02 ملم إلى ±0.04 ملم (داخلية) |
| معالجة السطح | مشعوقة بصورة ساطعة، ملموسة بالكهرباء، مسببة |
| نوع الأنابيب | بدون خياطة أو لحام و سحب بارد |
تمثل هذه النطاقات قدرات التصنيع النموذجية ؛ يمكن للعملاء تحديد تحميلات أكثر صرامة أو نطاقات بديلة.
التركيب الكيميائي
فيما يلي جدول مقارنة لخمسة فئات من الفولاذ المقاوم للصدأ المستخدمة عادةً لأنبوبات الشعيرات ، مع إظهار التركيب الكيميائي النموذجي (بالنسبة من الوزن) وفقًا للمراجع القياسية وبيانات الشركة المصنعة:
| الدرجة | C (max) | م.ن. (أكثر) | سي (ماكس) | سعر السعر (في %) | ني (في %) | مو (% الوزن) |
|---|---|---|---|---|---|---|
| 304 / 304L | 0.08 (304) ، 0.03 (304L) | 2.00 | 0.75 | 18.0 200 | 8.0 ️ 110 | |
| 316 / 316L | 0.08 (316) ، 0.035 (316L) | 2.00 | 0.75 | 16.0 ️ 180 | 10.0 ️ 140 | 2.0 ️ 30 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 ️ 190 | 9.0 ️ 120 | |
| 347 | 008 | 2.00 | 0.75 | ـ 17.0 ـ 19.0 | -9،0،120 | |
| 17-4 PH (مُصلبة بالتساقط) | 0.07 | -واحد00 | 1.00 | 15.5 175 | 3.0 50 | |
الخصائص الميكانيكية
| الدرجة | قوة الشد (MPa) | 0.2% قوة العائد (MPa) | الطول (%) | صلابة (HRB أو ما يعادلها) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | 40% | ~ 95 HRB |
| 347 | مماثلة لـ 321 في العديد من الظروف | | | |
| 17-4 PH (بالسن) | ~ 930 ∼ 1100 MPa (بعد الشيخوخة) | ~ 850 ‰ 1000 MPa | ~ 8 ٪ 15٪ (اعتمادا على العمر) | ~ 30 ∼ 39 HRC (محول) |
تعتمد هذه الخصائص الميكانيكية بشكل كبير على المعالجة الحرارية، والعمل البارد، والتعديل.عملية التصنيع يمكن أن تشمل السحب البارد والتصليح لتنسيق ميزان المقاومة / الدقة.
الخصائص الرئيسية
-
ممتازمقاومة للتآكلخاصة ضد السوائل البدنية والحلول المالحة والمطهرات خاصة عند استخدام 316L أو الدرجات منخفضة الكربون.
-
النقاء العالي والنظافة والتمييز للوفاء بمعايير نظافة الأجهزة الطبية والتوافق البيولوجي.
-
تحملات أبعاد دقيقة جداً و أسطح داخلية ناعمة لتقليل اضطرابات التدفق أو انخفاض الضغط أو مخاطر التلوث.
-
القدرة على الانحناء الضيقة والتلف، إذا لزم الأمر، مع الحفاظ على النزاهة.
-
قوة ميكانيكية جيدة حتى في سمك جدار صغير.
-
التوافق مع الاختبارات غير المدمرة (الموجات فوق الصوتية والإدارة) للكشف عن العيوب.
-
القدرة على التعامل مع اختلافات ضغط معتدلة اعتمادا على الهندسة والدرجة.
المعايير المعمول بها
اعتمادا على الجغرافيا واللوائح الطبية، قد تنطبق المعايير التالية على أنابيب الشعيرات من الفولاذ المقاوم للصدأ (وخاصة للتطبيقات الطبية أو الدقيقة):
| النوع القياسي | أمثلة / أهمية |
|---|---|
| ASTM / ASME | ASTM A269 (أنابيب الفولاذ المقاوم للصدأ الأوستنيتية بدون خيط وملحومة) ؛ ASTM A632 (أنابيب من الفولاذ المقاوم للصدأ ذات قطر صغير ودقة) ؛ ASTM A213; ASTM A312؛ ASTM E213, E209 للاختبار غير المدمر |
| EN / ISO | EN 10216-5 (أنابيب الفولاذ المقاوم للصدأ) ؛ ISO 1127 (أنابيب ️ الأبعاد والتسامحات) |
| طبية / زرع | ASTM F138 / F139 (لـ 316LVM ، الفولاذ المقاوم للصدأ الطبيعي الذوبان تحت الفراغ) |
| الوطنية (مثل الصين) | معايير GB / GB-T مثل GB / T 13296 (أنابيب الفولاذ المقاوم للصدأ بلا خياطة) ؛ GB / T 14976 (شعيرات نقل السوائل) |
| JIS (اليابان) | JIS G 3448 (أنابيب الشعيرات الدقيقة من الفولاذ المقاوم للصدأ) |
| GOST (روسيا / رابطة الدول المستقلة) | قد تنطبق معايير الأنابيب المقاومة للصدأ المحلية اعتمادا على المنطقة |
عند التصديق على الأجهزة الطبية ، ضع في اعتبارك أيضًا التوافق البيولوجي ، والمواد القابلة للتسرب ، وتوافق التعقيم ، والامتثال التنظيمي (على سبيل المثال ، ISO 10993 ، USP class VI ، إلخ).
مجالات التطبيق وحالات الاستخدام
مجالات التطبيق العامة
هذا النوع من الأنابيب الشعرية من الفولاذ المقاوم للصدأ ذات القطر الصغير يستخدم في الطب، والمختبرات، التحليلية، الميكروفلوديكس، الأجهزة،ومعدات عالية الدقة حيث يحتاج نقل السوائل أو الغازات في الحجم الأدنى.
حالات استخدام محددة في المجالات الطبية والمتعلقة بها
-
القسطرات / الأسلاك الموجهة: كقطاعات أنابيب داخلية أو هيكلية لتوصيل المخدرات أو أجهزة استشعار أو أنظمة توجيه.
-
حقنة / أنظمة التسريب: أنابيب صغيرة لتحديد الجرعة الدقيقة، صمامات الاتصال، أو المرشحات.
-
الإبر / مجموعات الإبرات الصغيرةتستخدم في فتحات الإبرة أو مسارات السوائل الداخلية.
-
أجهزة طبية: قنوات السوائل أو الغازات داخل أجهزة التشخيص، المحللات، محللات الدم.
-
الأجهزة القابلة لزرعفي بعض الحالات (مع الصفات والمعالجة المناسبة) ، كجزء من أجهزة الاستشعار القابلة للزرع أو القسطرة.
-
أجهزة التحليل / المختبر: ربط مضخات الضغط العالي، أنظمة الكروماتوجرافيا، مقاييس الطيف الكلي، وحدات الميكروفلوديك.
-
أجهزة استشعار / مسبار: كغلافات أو قنوات واقية لأجهزة استشعار الضغط أو درجة الحرارة أو الكيماويات في بيئة طبية.
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
