أنبوب ذو زعانف حلزونية لمبادلات الحرارة الصناعية بكفاءة نقل حرارة عالية وترابط زعانف قوي
تفاصيل المنتج
أنبوب مُزود بزعانف حلزونية لمبادلات الحرارة الصناعية
,أنبوب مُزود بزعانف حلزونية عالي الكفاءة في نقل الحرارة
,أنبوب مُزود بزعانف حلزونية ذات ربط قوي للزعانف
أنابيب ذات زعانف حلزونية ملحومة، أنابيب ذات زعانف مسننة حلزونية للصرف الحراري الصناعي
المادة

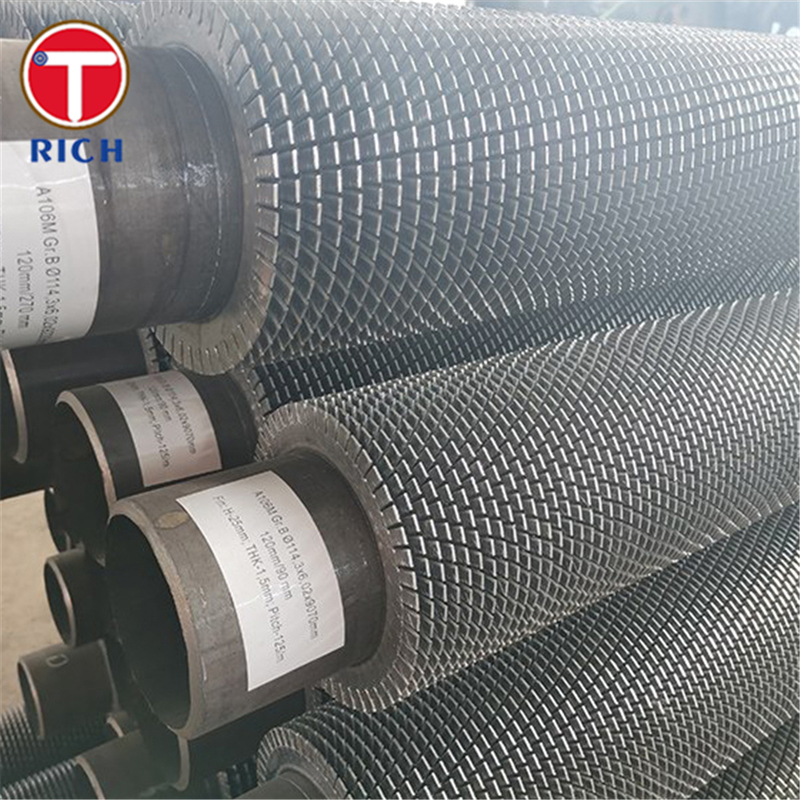

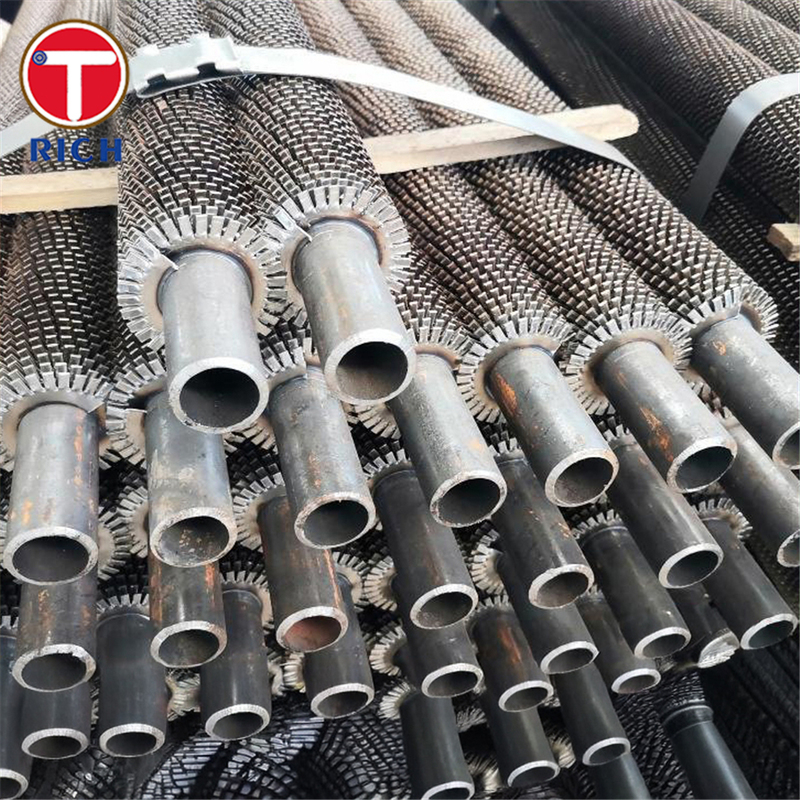

أنبوب الزعانف الحلزوني، المعروف أيضًا باسم أنبوب الزعانف المسننة الحلزونية الملحومة، هو نوع من مكونات نقل الحرارة المحسنة المصنوعة عن طريق لحام الزعانف الحلزونية على سطح الأنبوب الأساسي. عادة ما يتم تصنيع الأنبوب الأساسي من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ السبائكي، بينما تصنع الزعانف عادة من نفس المواد أو مواد متوافقة. يتم لف الزعانف حلزونيًا ولحامها على السطح الخارجي للأنبوب لزيادة كفاءة نقل الحرارة في المبادلات الحرارية المبردة بالهواء والمراجل والمشعاعات الصناعية.
المواصفات
-
مادة الأنبوب الأساسي:الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ السبائكي (ASTM A179، A213، A333، إلخ.)
-
مادة الزعانف:الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ السبائكي
-

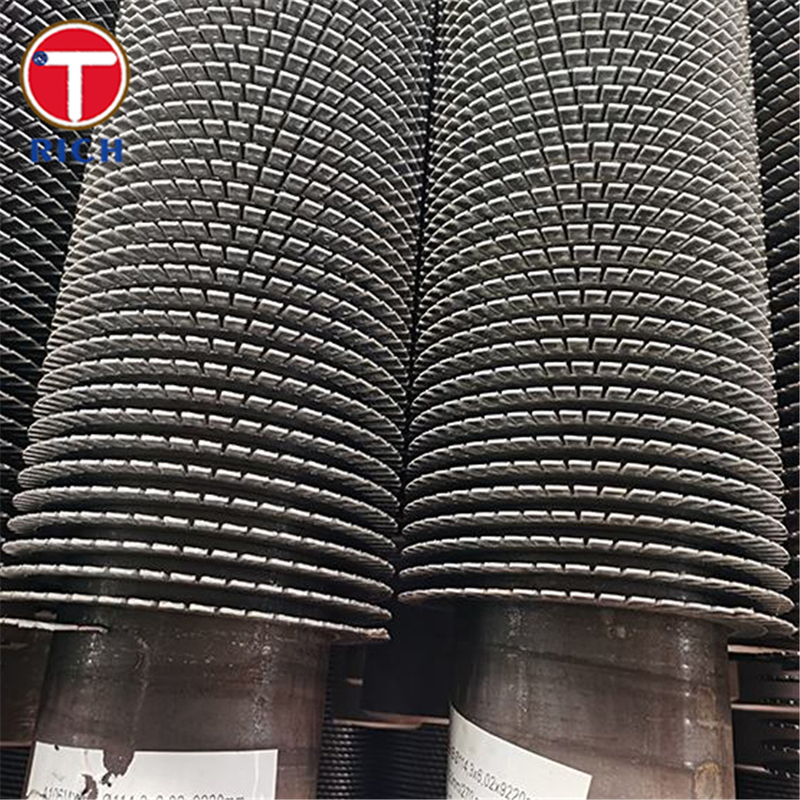

نوع الزعانف:زعانف حلزونية مسننة (مستمرة أو مجزأة)
-
ارتفاع الزعانف:8–16 مم
-
سمك الزعانف:0.8–1.5 مم
-
درجة الزعانف:2.5–10 مم
-
القطر الخارجي للأنبوب:19–63.5 مم
-
سمك جدار الأنبوب:2–5 مم
-
ملحق الزعانف:لحام المقاومة عالي التردد
-
الطول:حتى 15 مترًا (قابلة للتخصيص)
الميزات الرئيسية
-
كفاءة عالية في نقل الحرارة:يخلق تصميم الزعانف المسننة اضطرابًا في مجرى الهواء، مما يحسن أداء نقل الحرارة الإجمالي.
-

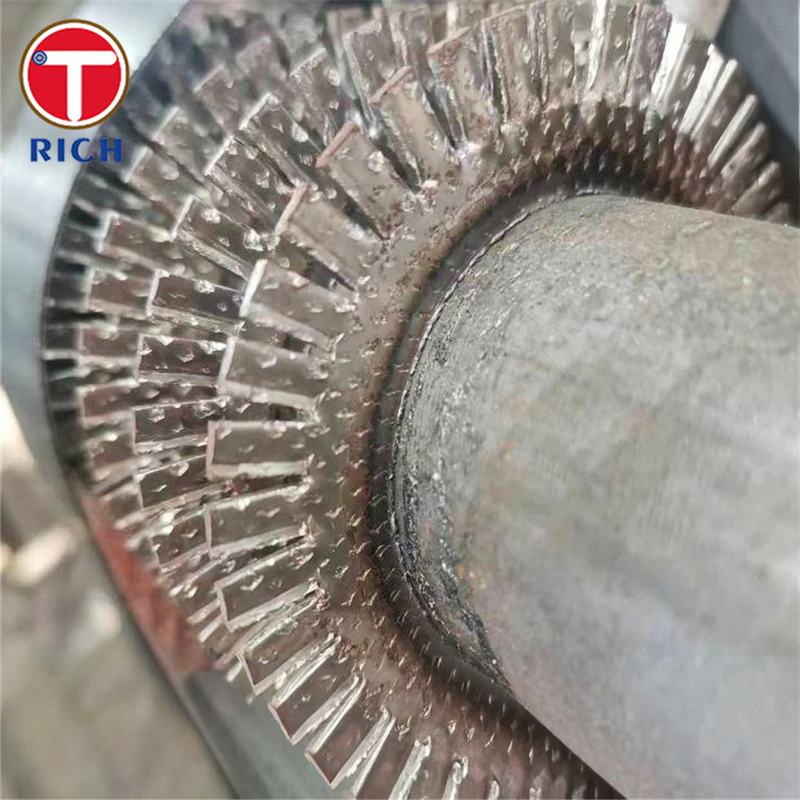

ترابط قوي للزعانف:تضمن عملية اللحام عالية التردد ترابطًا معدنيًا ممتازًا بين الزعانف والأنبوب الأساسي، مما يضمن عمر خدمة طويلًا في ظل الدورات الحرارية.
-
مقاومة التآكل والأكسدة:مناسب لبيئات الغاز ذات درجة الحرارة العالية والغازات المسببة للتآكل.
-
تصميم قابل للتخصيص:يمكن تصميم أبعاد الزعانف ودرجتها وموادها لتطبيقات صناعية محددة.
-
المتانة:قوة ميكانيكية ممتازة لتحمل الاهتزاز والتمدد الحراري ودورات الانكماش.
مزايا شركتنا
من وجهة نظر الشركة المصنعة المحترفة، نركز على العديد من الجوانب الرئيسية التي يهتم بها العملاء أكثر:
-
اللحام الدقيق والتحكم في الاستقامة:
تضمن خطوط اللحام عالية التردد المتقدمة لدينا اتساق ربط الزعانف بالأنبوب، مع التحكم في استقامة الأنبوب في حدود ±1 مم/م وتقليل التشوه. -
الدقة في الأبعاد والتسامح:
يتم الحفاظ على تفاوت القطر الخارجي للأنبوب في حدود ±0.5٪، ودقة درجة الزعانف في حدود ±0.2 مم، مما يضمن توحيدًا مثاليًا لتبادل الحرارة. -
عمر خدمة ممتد:
نستخدم اختبار الموجات فوق الصوتية واختبار التيارات الدوامية لضمان سلامة اللحام، مما يطيل بشكل كبير عمر خدمة المنتج مقارنة بأنابيب الزعانف التقليدية. -
شهادة المواد وإمكانية التتبع:
تأتي كل دفعة من المواد مع إمكانية تتبع كاملة بموجب معايير ISO 9001، مما يضمن الامتثال لمواصفات ASTM/EN/JIS. -
خيارات الحماية من التآكل:
تتوفر معالجات سطحية اختيارية مثل الجلفنة أو طلاء الألومنيوم أو طلاء الإيبوكسي لتعزيز مقاومة التآكل.
التركيب الكيميائي (مقارنة الدرجات النموذجية)
| الدرجة | المعيار | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0.10 | 0.30 | 0.40–0.70 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 T11 | ASTM | 0.10–0.20 | 0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.00–1.50 | 0.40–0.65 | 0.44–0.65 |
| ASTM A213 TP304 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| ASTM A333 Gr.6 | ASTM | ≤0.30 | 0.10–0.35 | 0.29–1.06 | ≤0.025 | ≤0.025 | — | — | — |
الخصائص الميكانيكية
| الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) | الصلابة (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
المعايير المطبقة
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
مجالات التطبيق
تستخدم أنابيب الزعانف الحلزونية الملحومة على نطاق واسع فيالمبادلات الحرارية الصناعيةلتبريد الهواء وتسخين الغاز وأنظمة استعادة الطاقة.
تطبيقات محددة:
-
محطات الطاقة:سخانات الهواء المسبقة، وموفرات الطاقة، والمكثفات.
-
صناعة البتروكيماويات:مبردات الغازات العملية، ووحدات استعادة الحرارة.
-
المصافي:مبردات الزعانف الهوائية، ومولدات البخار لاستعادة الحرارة (HRSG).
-
مصانع الصلب والمعادن:استعادة حرارة النفايات من غاز المداخن.
-
التدفئة والتهوية وتكييف الهواء والتبريد:مكثفات ومبخرات صناعية مبردة بالهواء.
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، ويمكنه أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
وهذا يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع=2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
