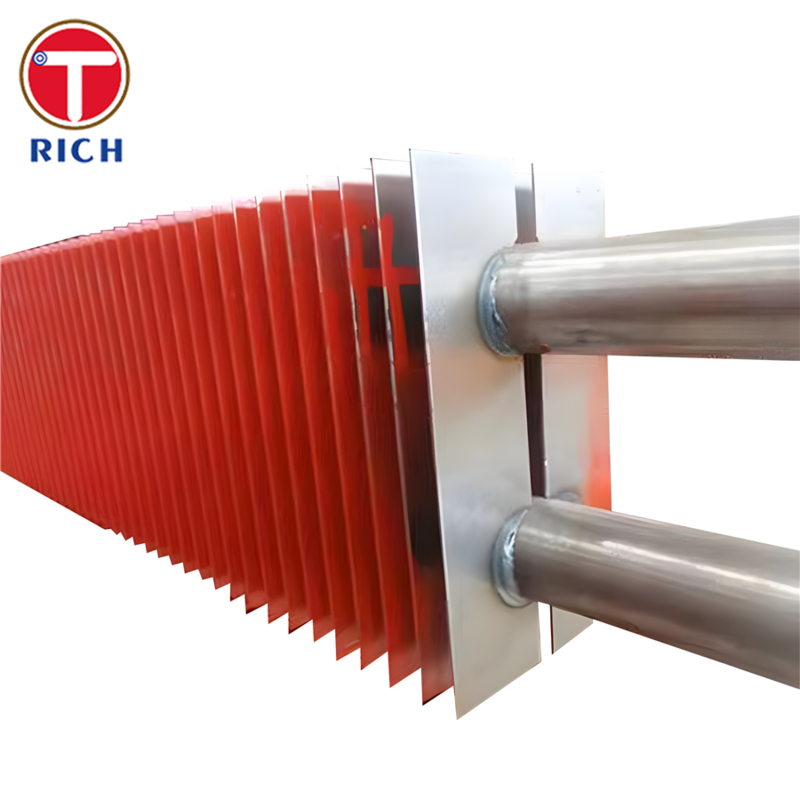

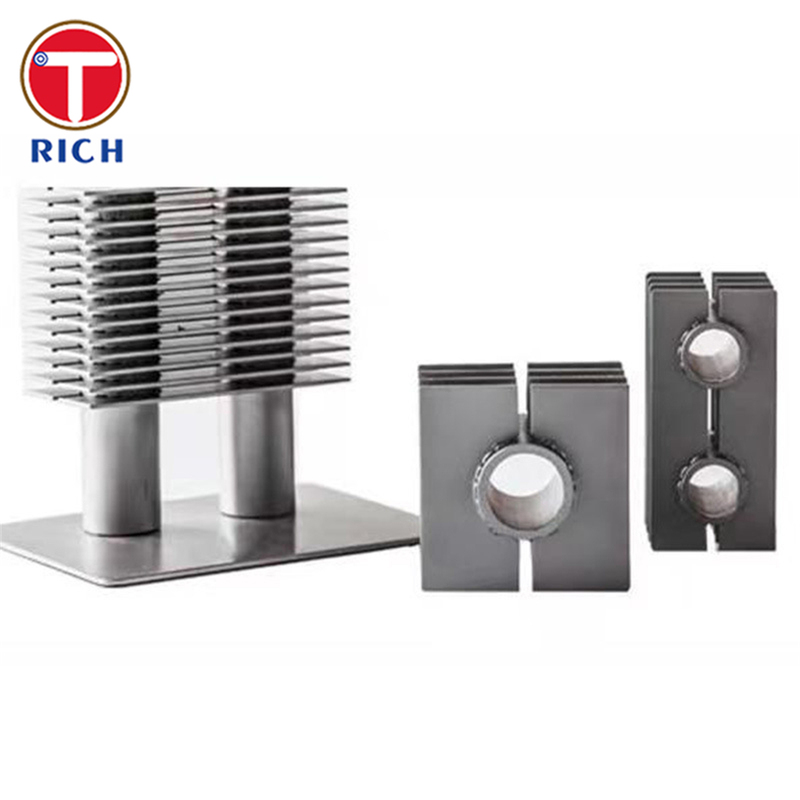

أنابيب الزعانف الملحومة عالية التردد من النوع H/HH هي أنابيب ذات زعانف مستطيلة (على شكل H) أو مزدوجة المستطيل (HH) تستخدم كعناصر نقل حرارة مدمجة وعالية الكفاءة في الموفرات، وسخانات الهواء المسبقة، وغيرها من المبادلات الحرارية من الغاز إلى السائل. يتم لحام لوحين فولاذيين بالمقاومة على الجانبين المتقابلين من الأنبوب الأساسي المستدير، مما يشكل مقطعًا عرضيًا على شكل “H” يزيد بشكل كبير من مساحة السطح الخارجية مع إنشاء قنوات غاز مداخن مستقيمة مع انخفاض ضغط منخفض وإمكانية وصول جيدة لتنظيف السخام.
القطر الخارجي للأنبوب الأساسي: 25–63 مم (أقطار أخرى عند الطلب)
سمك جدار الأنبوب الأساسي: ≥ 3.0 مم لخدمة الغلايات
الحد الأقصى للطول: ما يصل إلى حوالي 18 مترًا لكل أنبوب (يعتمد على الدرجة وحدود المناولة)
ارتفاع الزعانف: ما يصل إلى حوالي 200 مم
سمك الزعانف: 1.5–3.5 مم
تباعد الزعانف (الخطوة): عادةً 8–30 مم
مواد الأنبوب الأساسي: الفولاذ الكربوني، الفولاذ قليل السبائك، الفولاذ السبائكي Cr-Mo، الفولاذ المقاوم للصدأ الأوستنيتي
مواد الزعانف: الفولاذ الكربوني، الفولاذ قليل السبائك أو الفولاذ المقاوم للصدأ ليناسب ظروف الخدمة
كفاءة حرارية عالية في حزمة مدمجة

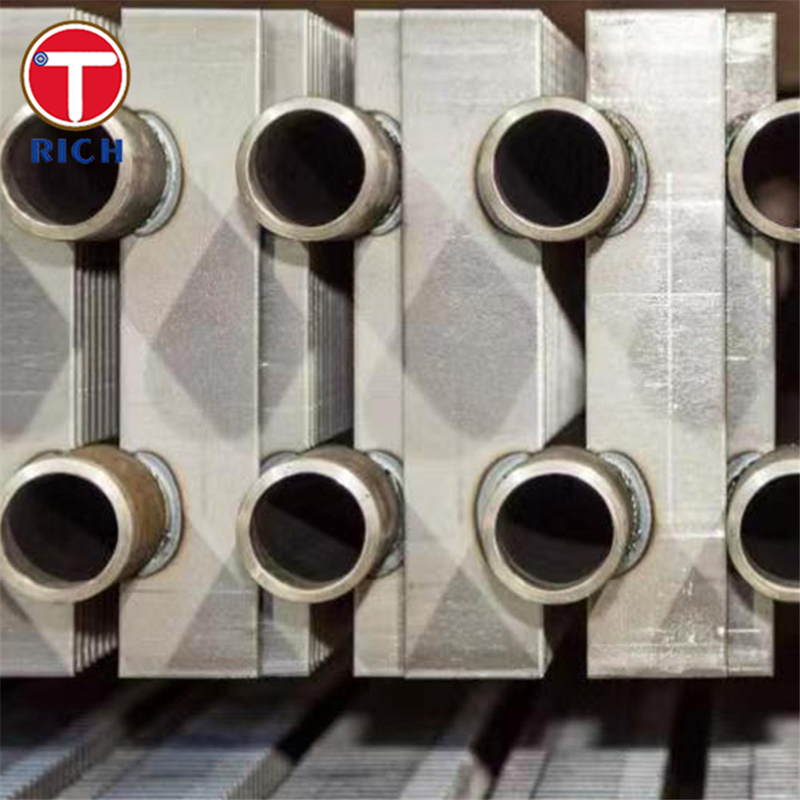

توفر زعانف اللوحة H/HH المستطيلة عدة أضعاف من سطح التسخين للموفر الأنبوبي العادي بنفس القطر والطول، مما يتيح بنوك مبادلات حرارية أصغر وأخف وزنًا.
تآكل منخفض، قليل الاتساخ في غاز المداخن المترب

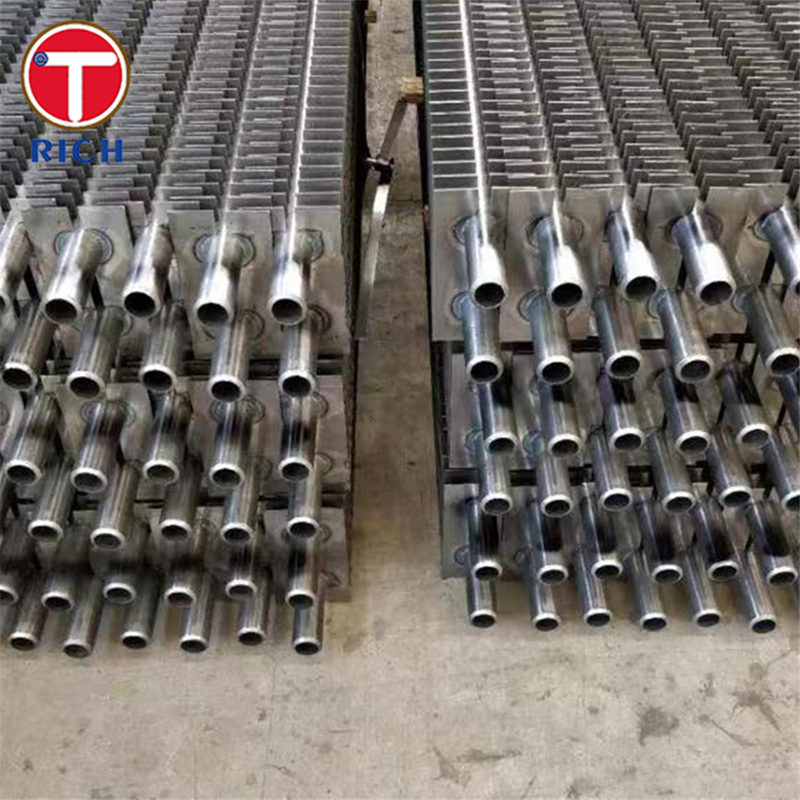

تُستخدم أنابيب الزعانف من النوع H على نطاق واسع للوحدات التي تعمل بالفحم، وغلايات CFB، وموفرات حرق النفايات لأن القنوات المستقيمة ومنطقة تدفق الغاز المتوسعة تساعد في تقليل سرعة الغاز والتآكل وتراكم الرماد مقارنة بالأنابيب ذات الزعانف الملساء أو الحلزونية.
رابطة زعانف إلى أنبوب ملحومة عالية التردد قوية
ينتج اللحام بالمقاومة عالي التردد الأوتوماتيكي رابطة معدنية مستمرة على طول حافة الزعانف مع الحد الأدنى من المنطقة المتأثرة بالحرارة، مما يعطي قوة شد عالية عند الوصلة ومقاومة ممتازة للاهتزاز والدوران الحراري وتنظيف السخام.
| الدرجة | المعيار | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | ملاحظات |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06–0.18 | غير محدد | 0.27–0.63 | 0.035 | 0.035 | أنبوب مبادل حراري سلس منخفض الكربون |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30–0.60 | 0.035 | 0.025 | أنبوب غلاية من الفولاذ الكربوني لخدمة الضغط العالي |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥0.10 | ≤0.93 | 0.035 | 0.035 | أنبوب غلاية وسخان فائق من الفولاذ الكربوني المتوسط |
| 20G | GB 5310 | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | 0.025 | 0.015 | أنبوب غلاية صيني عالي الضغط |
| P235GH | EN 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | أنبوب ضغط غير سبائكي لدرجة حرارة مرتفعة |
القيم هي حدود تحليل المغرفة من المعايير الخاصة بكل منها؛ عادةً ما تكون نتائج اختبار المطحنة الفعلية ضمن هذه النطاقات.
| الدرجة | الحالة / شكل المنتج | قوة الشد Rm (MPa) | قوة الخضوع Re / Rp0.2 (MPa) | الاستطالة A (%) |
|---|---|---|---|---|
| A179 | أنبوب سلس مسحوب على البارد | ≥325 | ≥180 | ≥35 |
| A192 | أنبوب غلاية سلس | ≥325 | ≈205 (الحد الأدنى النموذجي) | ≥30 (8 بوصات) / ≥25 (2 بوصة) |
| A210 Gr. A1 | أنبوب غلاية سلس | ≥415 | ≥255 | ≥30 |
| 20G | أنبوب مُقسّى | 410–550 | ≥245 | ≥24 |
| P235GH | أنبوب مُقسّى، T ≤ 16 مم | 360–500 | ≥235 | ≥25 |
عادةً ما يتم إنتاج الأنابيب الأساسية للأنابيب ذات الزعانف H/HH وفقًا لـ:
ASTM / ASME: A179، A192، A210، سلسلة A213 لأنابيب الغلايات والمبادلات الحرارية
EN: EN 10216-2 درجات مثل P235GH، P265GH لخدمة الضغط في درجة حرارة مرتفعة
GB: GB/T 5310 أنابيب غلايات الضغط العالي (مثل 20G)
JIS / GOST: درجات أنابيب الغلايات والضغط المكافئة كما هو مطلوب بمواصفات المشروع
غلايات الطاقة والصناعية: الموفرات، الموفرات ذات درجة الحرارة المنخفضة، سخانات الهواء المسبقة، غلايات حرارة النفايات
استعادة حرارة النفايات: مبردات غاز المداخن الخلفية في الوحدات التي تعمل بالفحم والنفط وحرق النفايات، وغلايات CFB وأفران العمليات
قطاعات العمليات والبحرية: أقسام الحمل الحراري للسخانات المشتعلة، ومبردات غاز العمليات، وموفرات غاز العادم البحرية التي تستخدم الغازات المحملة بالغبار وذات درجة الحرارة العالية
