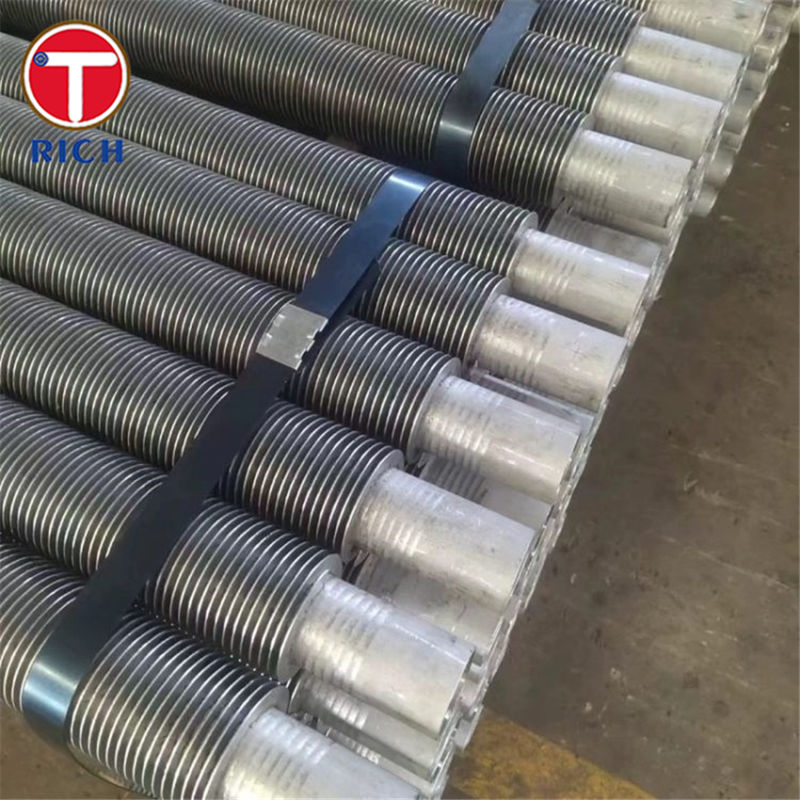

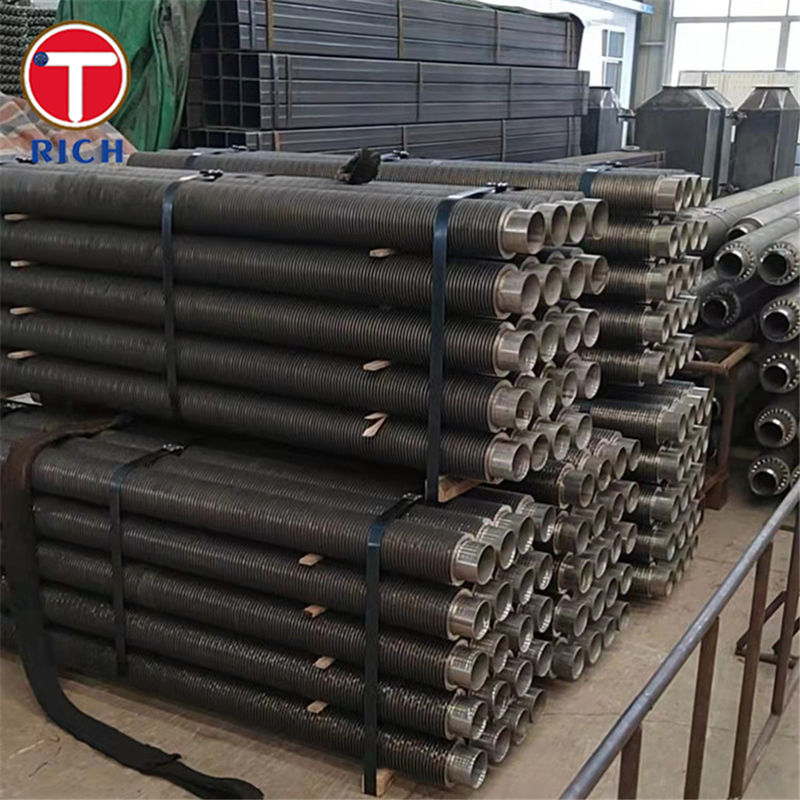

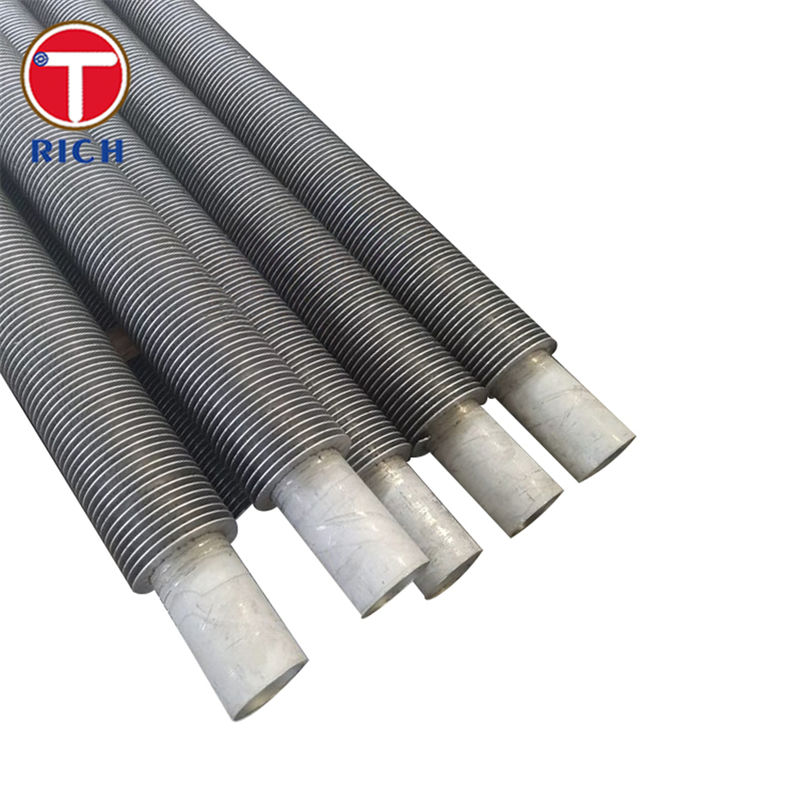

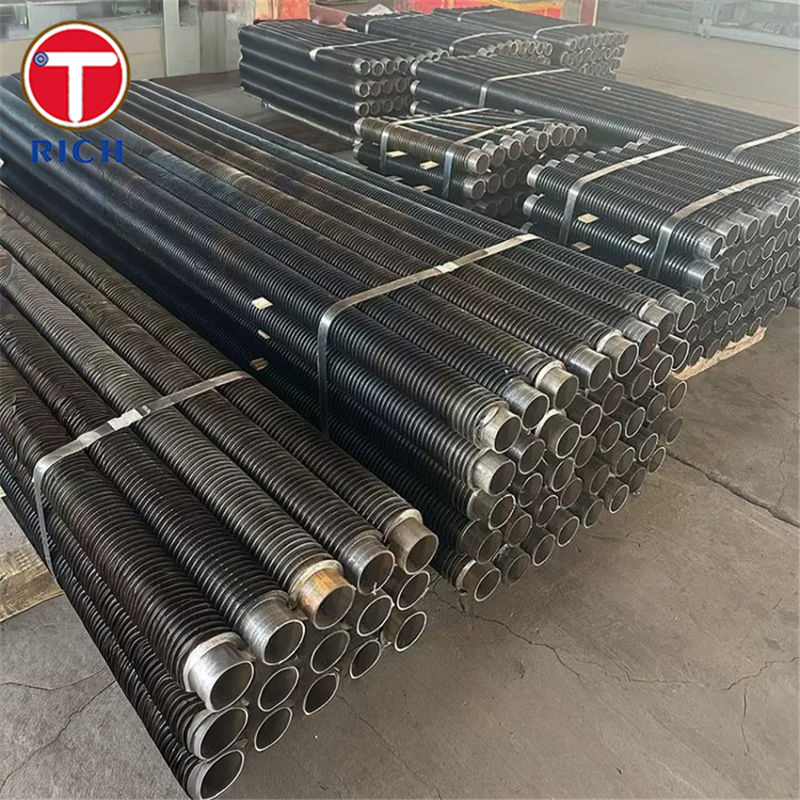

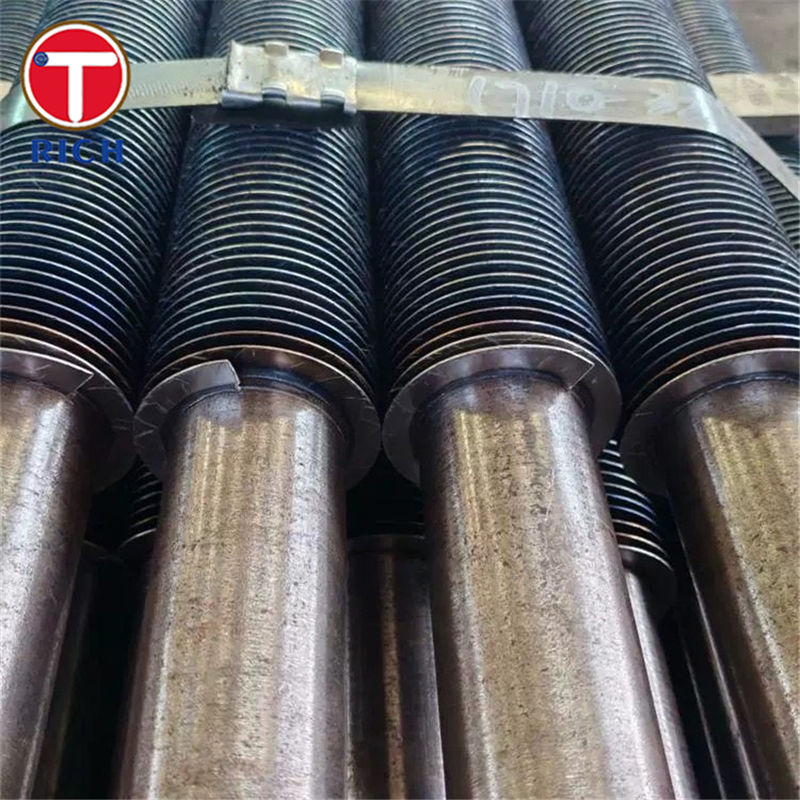

أنبوب قناة KL (أنبوب قناة L ذات الأقدام الملتوية من نوع KL) هو أنبوب قناة يلف حوله حيث يتم تلف شريط قناة على شكل L على أنبوب قاعي ملفوف مسبقًا.النقرة و L-القدم تخلق الاختلاط الميكانيكي الضيقة ومنطقة اتصال كبيرة من المعدن إلى المعدن، تحسين كفاءة نقل الحرارة واستقرار ربط الزعانف مقارنة بالزعانف القياسية L أو LL.
وتشمل مواد الأنبوب الأساسية النموذجية الصلب الكربوني الخالي من الخيط (ASTM A179 ، A192 ، A210 الدرجة A1) ، الصلب من السبائك المنخفض (ASTM A213 T11) والصلب المقاوم للصدأ (ASTM A213 TP304).تستخدم أنابيب KL في الغالب في مبادلات الحرارة المبردة بالهواء، المبردات الغازية والحزم المدمجة في محطات الطاقة والبتروكيماويات ومصانع معالجة الغاز.
أنبوب القاعدة
القطر الخارجي: حوالي 12.7 ′′50.8 ملم (1⁄2" ′′2")
سمك الحائط: عادةً ≥1.65 ملم، حسب الضغط والرموز المصممة
المواد (مثال): ASTM A179 ، A192 ، A210 Gr A1 ، A213 T11 ، A213 TP304
هندسة الزعانف
ارتفاع الزعانف: حوالي 820 ملم
سمك الزعانف: حوالي 0.3 ∼ 0.8 ملم
مسافة الزعانف: حوالي 812 زعانف لكل بوصة
مواد الزعانف: الألومنيوم أو النحاس
نطاق الحرارة
الحد الأعلى المعتاد للتصميم في خدمة جهاز تبريد الهواء: حوالي 250 درجة مئوية، مع مراعاة سبيكة الأنبوب، ومواد الزعانف وقانون التصميم.
رابطة قوية من الزعانف إلى الأنابيب مع أنبوب قاعدة مشوه وزعانف قدم L
كفاءة عالية في نقل الحرارة بسبب مساحة اتصال معدنية كبيرة
مقاومة جيدة للدورة الحرارية والاهتزاز
مزيج مرن من مواد الأنبوب والصفف لتناسب العملية
الدوران الحراري وتخفيف الزعانف
تبقي أنابيب زعانف KL الزعانف مقيدة ميكانيكياً في سطح الأنابيب الملتوية ، مما يحافظ على الأداء بعد بدء التوقف المتكرر ودورة درجة الحرارة.
التآكل واختيار المواد
نحن نتطابق مع درجات الأنابيب للخدمة:
ASTM A179 / A192 / A210 Gr A1 للواجبات النظيفة أو التآكل الخفيف
ASTM A213 T11 لغازات الدخان ذات درجة حرارة أعلى أو تآكل خفيف
ASTM A213 TP304 وغيرها من الخيارات المقاومة للصدأ أو Cu?? Ni للوسائط الأكثر عدوانية
التلوث والتنظيف
يتم اختيار ارتفاع الزعانف وارتفاعها بحيث يمكن تنظيف الحزم بموجات الهواء أو البخار أو الماء دون التلف بالزعانف ، مما يحافظ على قدرة ثابتة على مدى عمر المبادل.
التكلفة مقابل الزعانف المكبدة
يوفر أنبوب قناة KL ربطًا أقوى وأداءً حراريًا أفضل من قناة L / LL الأساسية ، ولكن بتكلفة أقل ومرونة مادة أكبر من قناة الطحن الكامل في العديد من التطبيقات.
المعايير والوثائق
يتم تصنيع أنابيب القاعدة وفقًا لمعايير ASTM/ASME أو EN أو JIS أو GOST أو GB مع تقارير اختبار المواد الكاملة ويمكن تتبعها لدعم رموز التصميم الدولية.
| الدرجة | المعيار | C (%) | سي (%) | م.ن (%) | P max (%) | S max (%) | (%) | مو (%) | ني (%) |
|---|---|---|---|---|---|---|---|---|---|
| أيه إس تي إم إيه 179 | A179 | 0.06 ٠18 | ≤0.25 | 0.27 ′′ 063 | 0.035 | 0.035 | | | |
| أيه إس تي إم إيه 192 | A192 | 0.06 ٠18 | ≤0.25 | 0.35 ٠65 | 0.025 | 0.020 | | | |
| أيه إس تي إم إيه 210 جرا أيه 1 | A210 | ≤0.27 | ≤0.10 | ≤0.93 | 0.035 | 0.035 | | | |
| أيه إس تي إم إيه 213 تي 11 | A213 | 0.05 ٠15 | 0.50 ¢1.00 | 0.30 ٠60 | 0.025 | 0.035 | 1.00150 | 0.44 ٠65 | |
| أيه إس تي إم إيه 213 تي بي 304 | A213 | ≤0.08 | ≤1.00 | ≤2.00 | 0.045 | 0.03 | 18.0200 | | 8.0110 |
| الدرجة | المعيار | الجهد الجاذب (MPa) | السعة الدقيقة (MPa) | الإطالة الدقيقة (%) | الحد الأدنى للصلابة النموذجية |
|---|---|---|---|---|---|
| أيه إس تي إم إيه 179 | A179 | 325 | 180 | 35 | حوالي 72 HRB max |
| أيه إس تي إم إيه 192 | A192 | 325 | 180 | 35 | الحد الأقصى لـ HB/HRB المحدد |
| أيه إس تي إم إيه 210 جرا أيه 1 | A210 | 415 | 255 | 30 | حسب A210 |
| أيه إس تي إم إيه 213 تي 11 | A213 | 415 | 205 ₹220 | 30 | حوالي 85 HRB max |
| أيه إس تي إم إيه 213 تي بي 304 | A213 | 515 | 205 | 35 | حوالي 192 HBW max |
المعايير المطبقة:ASTM/ASME A179 ، A192 ، A210 ، A213 ، EN 10216 / EN 10217 ، JIS G3461 / G3462 ؛ المعايير المقابلة GOST و GB لأنابيب الأجنحة ومبردات الهواء.
حقول التطبيق:
توليد الكهرباء المكثفات المبردة بالهواء ومبردات غاز المرجل وملفات استرداد الحرارة الفارغة
النفط والغاز / البتروكيماويات مبادلات الحرارة المبردة بالهواء ، مبردات الضاغط ، المكافئات ذات الزعانف
أجهزة تبريد غاز معالجة الغاز والغاز الطبيعي المسال ووحدات استرداد الحرارة للغازات
مصانع المواد الكيميائية والأسمدة
التبريد الصناعي و التكييف الحراري
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
