أنبوب مضلع ملفوف بالتوتر من سبائك الصلب على شكل حرف L لمبادلات الحرارة مع تعزيز نقل الحرارة
تفاصيل المنتج
أنابيب ذات أجنحة من الفولاذ اللاصق,أنبوب مبرد بزعانف ملفوف بالتوتر على شكل حرف L,أنبوب متبادل الحرارة
,L-Foot Tension Wound Finned Tube
,Heat Exchanger Finned Tube
أنبوب مُزود بزعانف ملفوف بالتوتر من سبائك الصلب على شكل حرف L لمبادلات الحرارة
مقدمة عن المادة

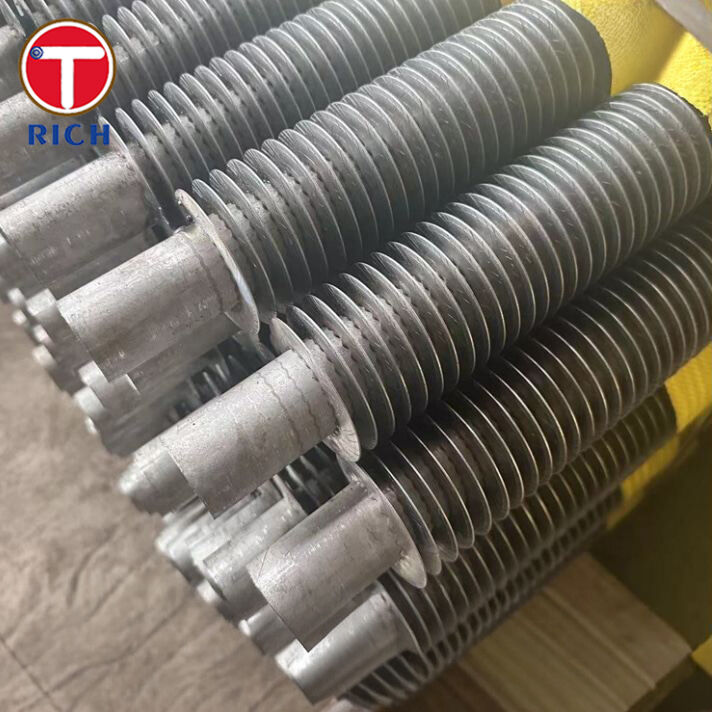

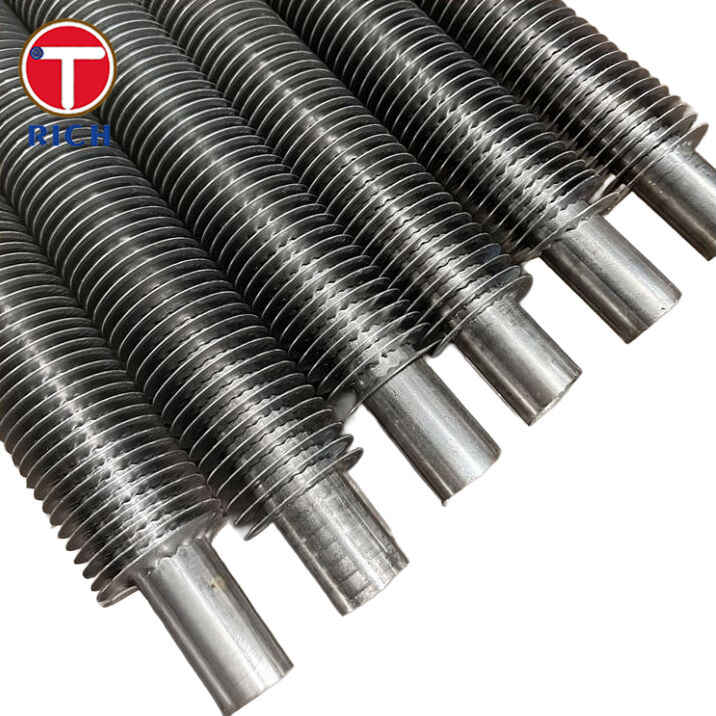

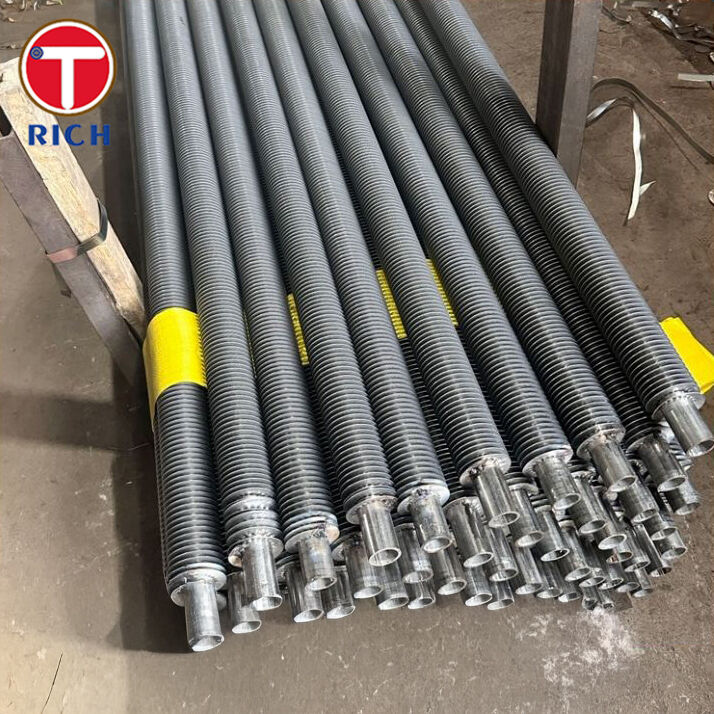

المنتج عبارة عن أنبوب مُزود بزعانف ملفوف بالتوتر على طراز “L-Foot”، مما يعني أن شريط الزعانف مُشكّل مسبقًا على شكل “L” ويتم لفه حلزونيًا حول الأنبوب الأساسي تحت التوتر. ينتج عن ذلك رابطة ميكانيكية قوية بين الزعنفة والأنبوب وتعزيز أداء نقل الحرارة.
الأنبوب الأساسي مصنوع من سبائك الصلب، مما يجعله مناسبًا للقوة الأعلى أو درجة الحرارة الأعلى أو البيئات الأكثر تطلبًا من أنابيب الزعانف المصنوعة من الفولاذ الكربوني البسيط.
المواصفات
-
مادة الأنبوب الأساسي: سبائك الصلب (يمكن أن تشمل الكربون الموليبدينوم، وسبائك الكروم الموليبدينوم أو درجات أخرى من سبائك الصلب) كما هو محدد من قبل العميل.
-
مادة الزعانف: عادةً ما تكون شريطًا من الألومنيوم أو النحاس مُشكّلًا في شكل حرف L وملفوفًا تحت التوتر على الأنبوب.
-
القطر الخارجي للأنبوب (النطاق النموذجي): ~0.5″ إلى ~2″ (12.7 مم إلى ~50.8 مم) لأنابيب الزعانف الملفوفة بالتوتر على شكل حرف L.
-
ارتفاع الزعانف: يصل إلى ~16 مم (لنوع L-Foot).
-
سمك الزعانف: حوالي 0.15 مم إلى 0.6 مم لأنابيب الزعانف النموذجية من النوع L.
-
درجة الزعانف: 6 إلى 12 زعنفة لكل بوصة (~2.4 إلى ~4.8 مم تباعد الزعانف).
-
الطول: مخصص وفقًا لمتطلبات التصميم.
-
الحد الأقصى لدرجة الحرارة: عادةً ما يصل إلى ~130 °C (≈270 °F) لأنابيب الزعانف الأساسية على شكل حرف L.
الميزات الرئيسية
-

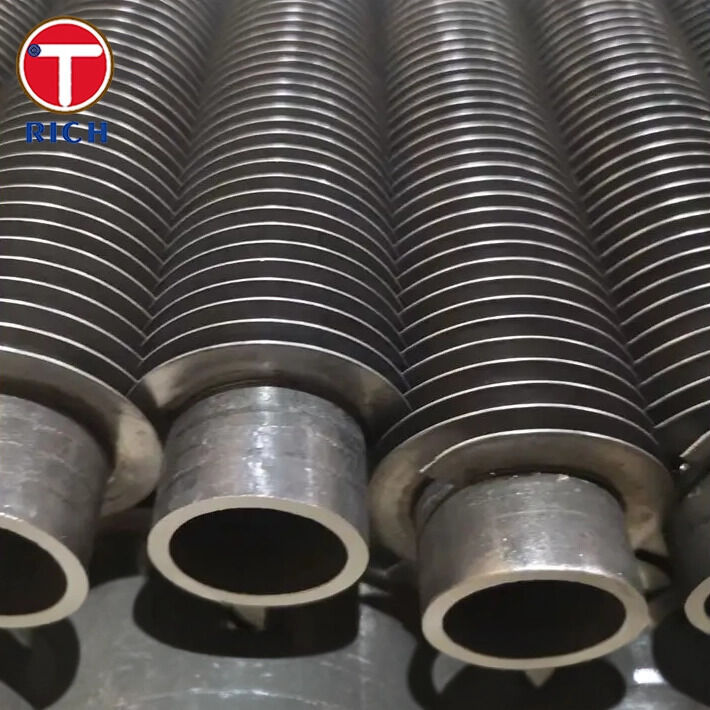

يوفر شكل حرف L منطقة تلامس واسعة بين الزعنفة والأنبوب، مما يحسن توصيل الحرارة.
-
تضمن الزعانف الملفوفة بالتوتر رابطة ميكانيكية قوية، وتقاوم الارتخاء تحت الاهتزاز أو الدوران الحراري.
-
توفر الأنابيب الأساسية المصنوعة من سبائك الصلب قوة أعلى وقدرة محسنة على تحمل درجة الحرارة مقارنة بالفولاذ الكربوني العادي.
-
تساعد تغطية الزعانف الكاملة على حماية سطح الأنبوب من التآكل الخارجي.
مزايا الشركة
-
متانة وموثوقية مُحسّنة — غالبًا ما يقلق العملاء بشأن ارتخاء الزعانف بمرور الوقت. يمنع بناء L-foot الملفوف بالتوتر هذا عن طريق ضمان الترابط الميكانيكي المتسق.
-
كفاءة محسنة لنقل الحرارة — تعمل منطقة التلامس الأكبر بين الزعانف والأنبوب واللف الأكثر إحكامًا على تحسين الأداء، وغالبًا ما ترفع الكفاءة بشكل كبير على تصميمات اللف بالتوتر القياسية.
-
الحماية من التآكل — تقلل تغطية الزعانف المستمرة والالتصاق المحكم من تآكل جانب الهواء للأنبوب الأساسي، مما يزيد من عمر الخدمة.
-
مرونة المواد — يمكن تخصيص كل من أنبوب سبائك الصلب ومادة الزعانف لمتطلبات درجة الحرارة أو التآكل أو الميكانيكية.
-
فعالة من حيث التكلفة — بالمقارنة مع الأنابيب ذات الزعانف المبثوقة أو الملحومة، توفر أنابيب L-Foot الملفوفة بالتوتر أداءً ممتازًا بتكلفة اقتصادية أكثر.
التركيب الكيميائي
| الدرجة | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | أخرى (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0.10–0.15 | 0.30–0.60 | 0.50 كحد أقصى | 0.50–1.20 | 0.44–0.65 | V, Ti, Al |
| ASTM A335 P11 | ~0.08 | 0.29–0.60 | 0.50 كحد أقصى | 1.00–1.50 | 0.37–0.60 | V, Nb |
| ASTM A335 P22 | ~0.10 | 0.29–0.60 | 0.50 كحد أقصى | 2.00–2.50 | 0.85–1.03 | V, Nb |
| ASME SA179 | ≤0.30 | 0.27–0.63 | 0.10–0.35 | 0.40 كحد أقصى | — | — |
| ASTM A192 | ≤0.35 | 0.27–0.63 | 0.10–0.35 | 0.30–0.80 | ≤0.50 | — |
الخصائص الميكانيكية
| الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
المعايير المعمول بها
تشمل معايير التنفيذ ذات الصلة لهذا المنتج:
-
الأنبوب الأساسي: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192, إلخ.
-
مواد الزعانف: الألومنيوم وفقًا لـ ASTM B209؛ النحاس وفقًا لـ ASTM B152.
-
مواصفات الإنتاج: شكل الزعانف L-Foot الملفوف بالتوتر، اللف الحلزوني، القفل الميكانيكي.
-
الاختبار: اختبارات هيدروستاتيكية أو هوائية، والتحقق من التصاق الزعانف، والفحص الأبعاد.
مجالات التطبيق

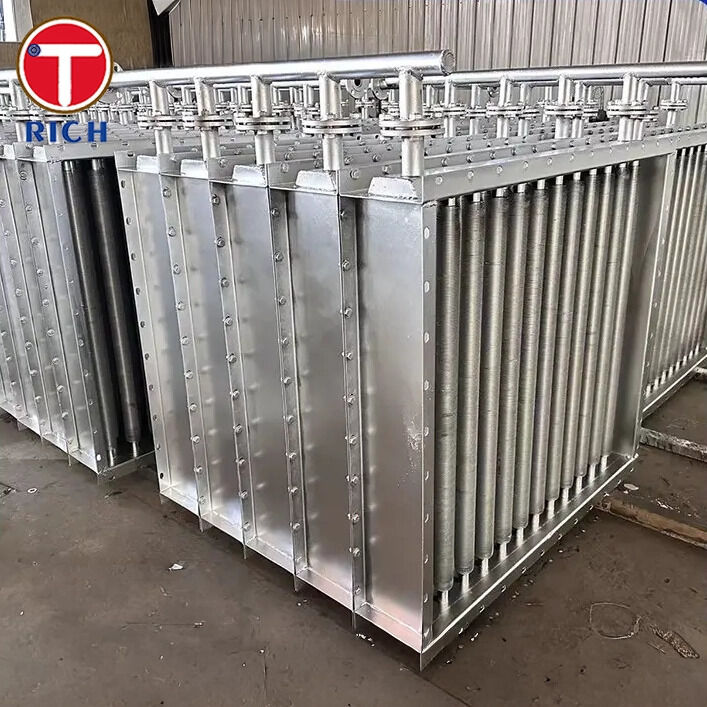

الاستخدامات العامة: مبادلات الحرارة التي تتطلب مساحة سطح متزايدة وأنابيب من سبائك الصلب عالية الأداء.
تشمل التطبيقات المحددة:
-
محطات الطاقة: مكثفات تبريد الهواء، وسخانات الهواء المسبقة، ووحدات استعادة حرارة النفايات.
-
النفط والغاز / البتروكيماويات: مبردات المصافي، ومبردات غاز العمليات، وأنظمة استعادة الحرارة.
-
التهوية وتكييف الهواء والتبريد: المكثفات، والمبخرات، ومبردات الهواء الصناعية.
-
الصناعات الكيميائية والغذائية: المجففات، والسخانات، والمبردات لتبادل الحرارة على جانب الغاز.
-
البحرية والساحلية: مبردات الهواء المعرضة للظروف البحرية المسببة للتآكل.
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، ويمكنه أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع=2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
