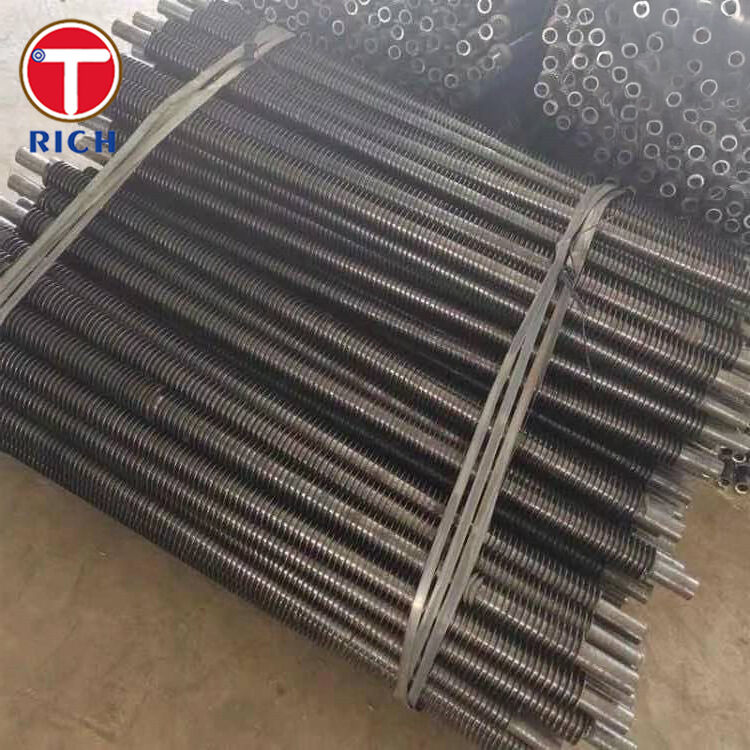

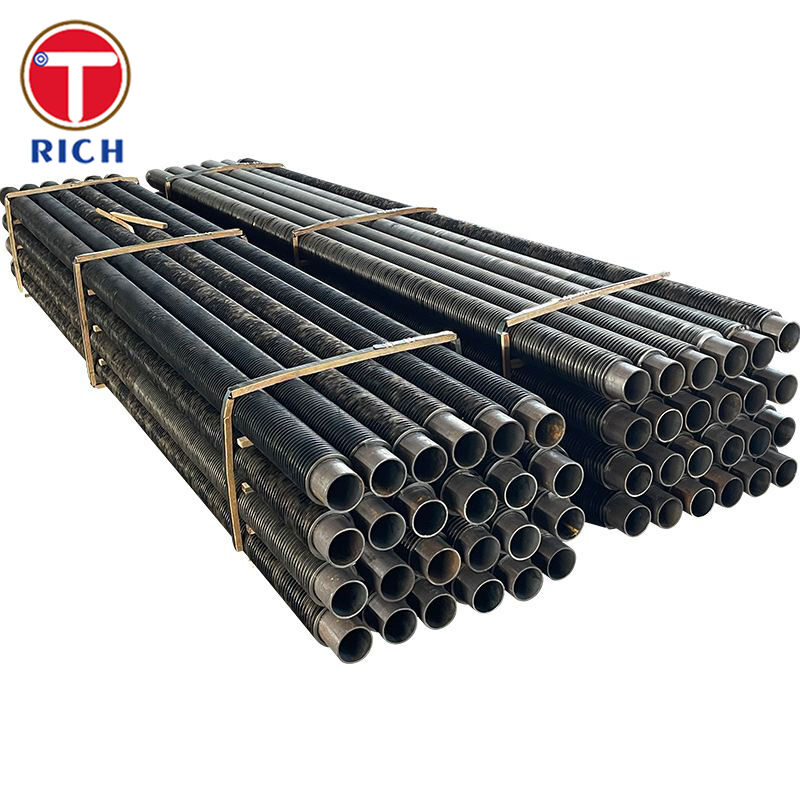

أنابيب الزعانف الملفوفة بالتوتر من الألومنيوم على شكل حرف L هي عناصر نقل حرارة ثنائية المعدن أو متعددة المعادن يتم فيها لف شريط ألومنيوم رفيع حلزونيًا حول أنبوب أساسي تحت توتر محكم. يتم تشكيل قدم على شكل “L” أولاً على حافة واحدة من شريط الزعانف؛ ترتكز هذه القدم مباشرة على السطح الخارجي للأنبوب وتقفل الزعانف ميكانيكيًا بالأنبوب على طوله بالكامل.
يمكن أن يكون الأنبوب الأساسي من الفولاذ الكربوني أو الفولاذ منخفض السبائك أو الفولاذ المقاوم للصدأ أو مواد غير حديدية مثل النحاس والأصفر، بينما الزعانف مصنوعة عادة من سبائك الألومنيوم ذات الموصلية الحرارية العالية (مثل 1050، 1060، 3003، 5052، 1100). يجمع هذا التصميم بين القوة الميكانيكية وتصنيف الضغط للأنبوب الأساسي مع الموصلية الحرارية الممتازة ومقاومة التآكل لزعانف الألومنيوم.
تُستخدم أنابيب الزعانف من النوع L على نطاق واسع في المبادلات الحرارية المبردة بالهواء، والمشعاعات الصناعية، ومبردات الغازات الصناعية، خاصةً عندما تكون درجات حرارة التشغيل في النطاق المنخفض إلى المتوسط وتكون هناك حاجة إلى حماية إضافية لجدار الأنبوب.
تمثل هذه القيم قدرات التصنيع الشائعة لأنابيب الزعانف الملفوفة بالتوتر من الألومنيوم على شكل حرف L. يتم الانتهاء من الأبعاد والتفاوتات الفعلية وفقًا لرسومات العميل والرموز المعمول بها.
مواد الأنبوب الأساسي
الفولاذ الكربوني: على سبيل المثال SA-179، SA-210، SA-214
الفولاذ المقاوم للصدأ: على سبيل المثال TP304/304L، TP316/316L
سبائك الفولاذ أو غير الحديدية (النحاس، الأصفر، Cu-Ni) عند الطلب
مادة الزعانف
سبائك الألومنيوم: AA1050/1050A، 1060، 1100، 3003، 5052 (أخرى عند الطلب)
الصلابة عادةً H14 / H16 لمخزون الزعانف
القطر الخارجي للأنبوب (OD)
تقريبًا. 12.7–50.8 مم (1/2"–2") يتم توفيرها بشكل شائع
نطاقات OD أخرى ممكنة اعتمادًا على المادة وسمك الجدار
سمك جدار الأنبوب
عادةً 1.5–6.0 مم اعتمادًا على ضغط التصميم والرمز؛ جدران أثقل متوفرة للخدمة عالية الضغط
ارتفاع الزعانف
تقريبًا. 6–16 مم (1/4"–5/8")، مع زعانف أعلى ممكنة للتصميمات الخاصة
سمك الزعانف
عادةً 0.2–0.4 مم (≈0.008"–0.016")
درجة الزعانف (كثافة الزعانف)
5–13 زعانف لكل بوصة (≈4–16 مم درجة الزعانف) وفقًا للتصميم الحراري
الحد الأقصى لطول الأنبوب
حتى تقريبًا. 15–18 م (≈50–60 قدمًا)، اعتمادًا على المادة وقيود النقل
درجة حرارة التشغيل الموصى بها
عادةً ما تصل إلى حوالي 200 درجة مئوية (≈400 درجة فهرنهايت) خدمة مستمرة
قد تكون الذروات قصيرة الأجل التي تصل إلى ≈230+ درجة مئوية (450 درجة فهرنهايت) مقبولة اعتمادًا على مادة الأنبوب الأساسي وسبائك الزعانف والبيئة
بالنسبة لدرجات حرارة المعادن الأعلى، يفضل عمومًا أنواع الزعانف المبثوقة أو المضمنة
كفاءة عالية في نقل الحرارة
توفر زعانف الألومنيوم موصلية حرارية عالية جدًا ومساحة سطح خارجية كبيرة، مما يزيد بشكل كبير من معاملات نقل الحرارة الإجمالية في الخدمات التي يتم التحكم فيها من جانب الهواء.
رابطة زعانف الأنبوب الميكانيكية الآمنة
يتم لف القدم على شكل حرف L بالتوتر بحيث ترتكز كل لفة زعانف بقوة على الأنبوب، مما يوفر تباعدًا موحدًا للزعانف ويمنع حركة الزعانف أو انفصالها في ظل الدوران الحراري والاهتزاز.
تحسين حماية التآكل للأنبوب الأساسي
تغطي قدم الزعانف سطح الأنبوب، مما يحمي الفولاذ من التعرض المباشر للغلاف الجوي ويقلل من خطر التآكل تحت الزعانف في العديد من البيئات.
محسن للخدمة المبردة بالهواء
تُستخدم أنابيب الزعانف من النوع L على نطاق واسع في المبادلات الحرارية المبردة بالهواء ومبردات المروحة الزعانف حيث من المتوقع درجات حرارة وضغط واهتزازات معتدلة.
مزيج مرن من المواد
يمكن دمج أي مادة أنبوبية مناسبة مع زعانف الألومنيوم عالية الموصلية، مما يحقق التوازن بين التكلفة ومقاومة التآكل وتصنيف الضغط لكل مشروع.
حل فعال من حيث التكلفة
بالمقارنة مع أنابيب الزعانف المبثوقة، يوفر الزعانف المصنوعة من الألومنيوم على شكل حرف L الملفوفة بالتوتر عمومًا تكلفة أقل للمواد والتصنيع مع الاستمرار في توفير التصاق موثوق به للزعانف وعمر خدمة جيد في الظروف المناسبة.
1. “هل سترتخي الزعانف أو تهتز في ظل الاهتزاز والدوران الحراري؟”
ينتج ملف تعريف القدم على شكل حرف L واللف بالتوتر المتحكم فيه تشابكًا ميكانيكيًا بين الزعانف والأنبوب يقاوم رفع الزعانف وحركتها في نطاق التشغيل النموذجي حتى حوالي 400–450 درجة فهرنهايت.
يساعد التباعد الموحد للزعانف وتلامس الجذر الضيق على منع الاحتكاك والضوضاء، مما يحسن الاستقرار على المدى الطويل في مبردات المروحة الزعانف والمبردات الهوائية.
2. “كيف يتم التحكم في تآكل الأنبوب الأساسي، خاصة في الهواء الطلق أو في النباتات الساحلية؟”
تغطي القدم المصنوعة من الألومنيوم على شكل حرف L سطح الأنبوب، مما يوفر حاجزًا إضافيًا بين البيئة وأنبوب الفولاذ أو السبائك.
يتم اختيار مطابقة سبائك الزعانف (مثل 3003 أو 5052 لتحسين مقاومة التآكل) وسبائك الأنبوب (مثل الفولاذ المقاوم للصدأ أو Cu-Ni) لتقليل التأثيرات الجلفانية في الأجواء البحرية أو الكيميائية العدوانية.
3. “هل يمكنك تلبية متطلبات الرمز والمعايير الخاصة بي؟”
يتم الحصول على الأنابيب الأساسية ومواد زعانف الألومنيوم وتصنيعها وفقًا للمعايير الدولية الرئيسية: ASTM (B209، B221، B234/B241/B429)، EN (EN 573-3، EN 755-1/2)، GOST 4784، JIS H 4000/H 4040 و GB/T 3190، GB/T 4437.1، من بين أمور أخرى.
يتم التحكم في التركيب الكيميائي والخصائص الميكانيكية لسبائك زعانف الألومنيوم وفقًا لتسميات السبائك ذات الصلة (1050، 1060، 3003، 5052، 6063، إلخ)، مما يضمن أداءً قابلاً للتتبع والتكرار.
4. “هل يمكنك مطابقة تصميم الحزمة الموجودة لدي (OD، ارتفاع الزعانف، FPI، الطول)؟”
نحن ندعم أقطار الأنابيب النموذجية من 1/2" إلى 2"، وارتفاعات الزعانف من حوالي 1/4" إلى 5/8"، ودرجات الزعانف من 5 إلى 13 FPI وأطوال الأنابيب حتى ~15–18 م، والتي تغطي معظم تطبيقات التكرير والبتروكيماويات والطاقة الشائعة.
يمكن تصميم الهندسات وكثافات الزعانف المخصصة لتتناسب مع التصميمات الحرارية الموجودة أو متطلبات التعديل التحديثي.
5. “ماذا عن الصيانة والتنظيف والاستبدال؟”
يتوافق سطح زعانف الألومنيوم الأملس مع إجراءات التنظيف القياسية بالهواء أو الغسيل بالماء منخفض الضغط المستخدمة بشكل شائع في وحدات المروحة الزعانف.
يؤدي الالتزام المتسق بتسميات السبائك القياسية والنطاقات الأبعاد إلى تسهيل توفير أنابيب الاستبدال التي يمكن تبديلها بالكامل مع الحزم الأصلية.
| درجة السبيكة | مرجع قياسي نموذجي | Al (الحد الأدنى، %) | Si (الحد الأقصى، %) | Fe (الحد الأقصى، %) | Cu (الحد الأقصى، %) | Mn (النطاق، %) | Mg (النطاق، %) | Cr (الحد الأقصى، %) | Zn (الحد الأقصى، %) | Ti (الحد الأقصى، %) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1050 / 1050A | ASTM B209، EN 573-3، GB/T 3190 | 99.5 | 0.25 | 0.40 | 0.05 | 0.05 | 0.05 | 0.05 | 0.07 | 0.05 |
| 1060 | ASTM B209/B221، EN 573-3، GB/T 3190 | 99.6 | 0.25 | 0.35 | 0.05 | 0.03 | 0.03 | – | 0.05 | 0.03 |
| 3003 | EN AW-3003 / AlMn1Cu، ASTM B221، GB/T 3190 | Bal. (~96.8+) | 0.60 | 0.70 | 0.05–0.20 | 1.0–1.5 | – | – | 0.10 | – |
| 5052 | 5052، EN 573-3، GB/T 3190 | Balance | 0.25 | 0.40 | 0.10 | 0.10 | 2.2–2.8 | 0.35 | 0.10 | – |
| 6063 | 6063، EN AW-6063، EN 573-3، GB/T 3190 | 97.5–99.35 | 0.20–0.60 | 0.35 | 0.10 | 0.10 | 0.45–0.90 | 0.10 | 0.10 | 0.10 |
| السبيكة | الصلابة النموذجية (مسطحة / مخزون الزعانف) | قوة الشد القصوى UTS (MPa) | قوة الخضوع 0.2% / قوة الخضوع (MPa) | الاستطالة A50 (%) | ملاحظات |
|---|---|---|---|---|---|
| 1050A | H14 (نصف صلب) | ~90–100 | ~35–50 | ~30–45 | ليونة عالية جدًا، قوة منخفضة؛ موصلية حرارية وكهربائية ممتازة. |
| 1060 | O إلى H14 (ملدن إلى نصف صلب) | ~70–120 (حسب الصلابة) | ~55–110 | ~5–30 | ألومنيوم نقي تجاريًا ذو موصلية عالية جدًا؛ القوة بشكل أساسي من العمل البارد. |
| 3003 | H14 | ≈150 (≈22,000 psi) | ≈145 (≈21,000 psi) | ≈16 | Mn-alloyed؛ قوة أعلى من سبائك 1xxx، قابلية تشكيل جيدة ومقاومة للتآكل. |
| 5052 | H32 | ≈225–250 (≈33,000–36,000 psi) | ≈190–193 (≈28,000 psi) | ≈10–12 | Mg- و Cr-alloyed “درجة بحرية” من الألومنيوم مع مقاومة ممتازة للتآكل وقوة متوسطة–عالية. |
| 6063 | T5 (مبثوق) | ≈180–190 | ≈140–150 | ≈8–12 | سبيكة بثق قابلة للمعالجة الحرارية؛ تشطيب سطحي جيد وقوة كافية حيث يتم بثق الزعانف أو أنابيب الألومنيوم. |
اعتمادًا على اختيار المواد ومواصفات العميل، يمكن تصنيع أنابيب الزعانف من الألومنيوم على شكل حرف L وفقًا للمعايير التالية (أو ما يعادلها):
ASTM (الولايات المتحدة الأمريكية)
ASTM B209 – صفائح وألواح الألومنيوم وسبائك الألومنيوم (شريط زعانف الألومنيوم)
ASTM B221 / B221M – قضبان وأعمدة وأسلاك وأشكال وأنابيب الألومنيوم وسبائك الألومنيوم المبثوقة (أنابيب وأقسام الألومنيوم)
ASTM B234 / B241 – أنابيب سلسة مسحوبة من الألومنيوم وسبائك الألومنيوم / الأنابيب والأنابيب السلسة للمكثفات والمبادلات الحرارية
EN (أوروبا)
EN 573-3 – الألومنيوم وسبائك الألومنيوم – التركيب الكيميائي وشكل المنتجات المشغولة (تسمية السبيكة والتركيب)
EN 755-1 / EN 755-2 – الألومنيوم وسبائك الألومنيوم – قضيب/قضيب وأنبوب وأشكال مبثوقة – الشروط الفنية للتسليم والخصائص الميكانيكية
GOST (روسيا/رابطة الدول المستقلة)
GOST 4784 – الألومنيوم وسبائك الألومنيوم المشغولة – الدرجات والتركيب الكيميائي
JIS (اليابان)
JIS H 4000 – صفائح وشرائط وألواح الألومنيوم وسبائك الألومنيوم (شريط الزعانف)
JIS H 4040 – قضبان وأعمدة وأسلاك الألومنيوم وسبائك الألومنيوم (متعلقة بالمنتجات والأنابيب المبثوقة)
GB / T (الصين)
GB/T 3190 – التركيب الكيميائي للألومنيوم وسبائك الألومنيوم المشغولة (حدود السبائك)
GB/T 4437.1 – أنابيب الألومنيوم وسبائك الألومنيوم المبثوقة على الساخن – الجزء 1: الأنابيب السلسة (الأنابيب الأساسية المصنوعة من الألومنيوم)
تتم مطابقة الفولاذ والفولاذ المقاوم للصدأ ومواد الأنابيب الأساسية الأخرى مع الرموز الخاصة بالمشروع مثل معايير ASME أو EN أو GB أو GOST لأنابيب الضغط والغلايات حسب الحاجة.
مجالات التطبيق العامة
أنابيب الزعانف الملفوفة بالتوتر من الألومنيوم على شكل حرف L مناسبة لمجموعة واسعة من المعدات الحرارية حيث تسود مقاومة جانب الهواء وتكون هناك حاجة إلى سطح خارجي معزز:

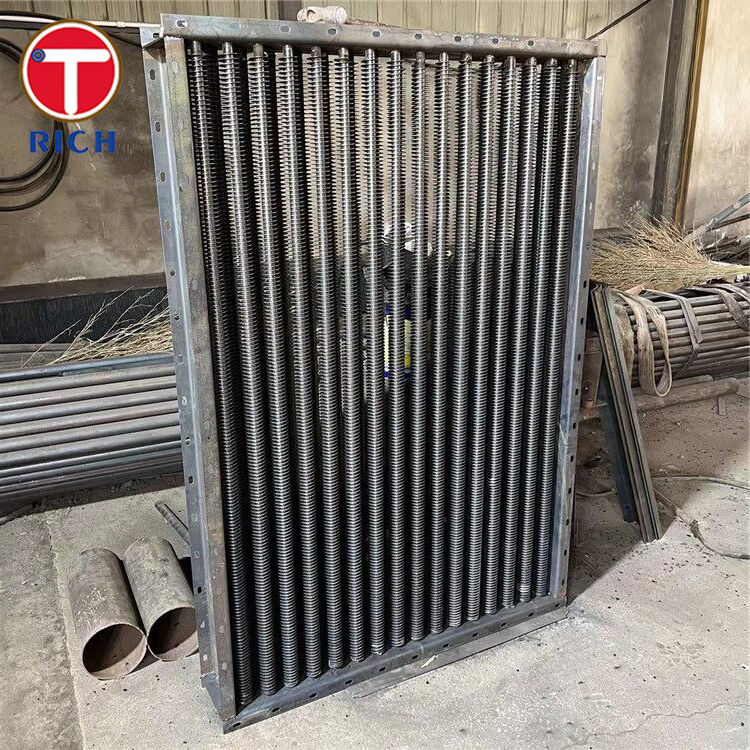

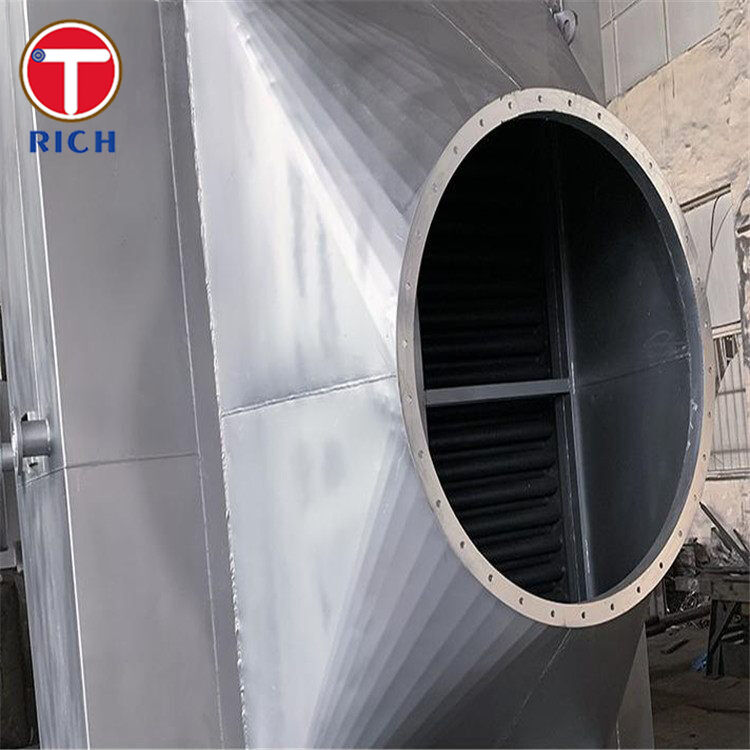

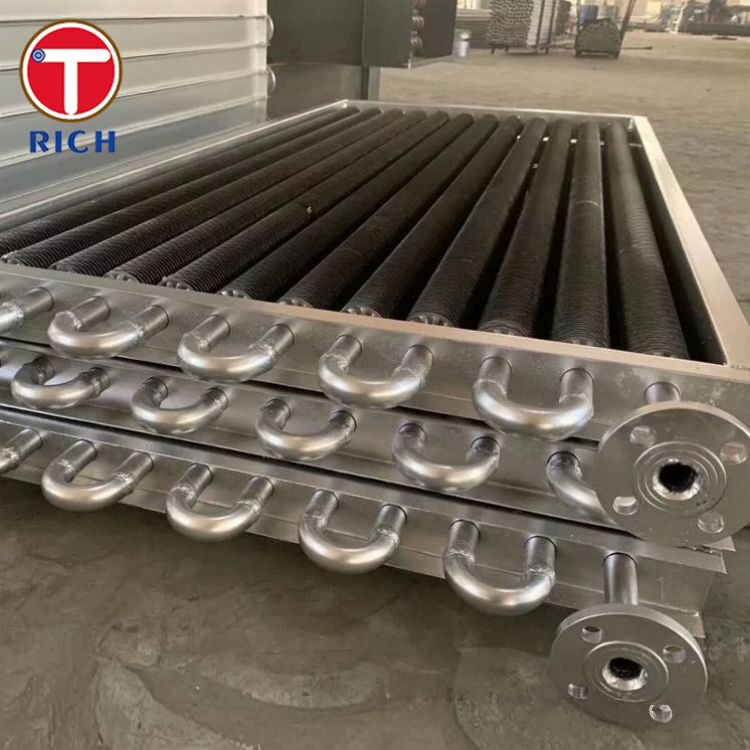

المبادلات الحرارية المبردة بالهواء ومبردات المروحة الزعانف في المصافي ومصانع البتروكيماويات
مبردات الغازات والمبردات البينية للضواغط وأنظمة التوربينات الغازية
المشعاعات الصناعية للمحركات والتوربينات والمعدات الدوارة الكبيرة
وحدات استعادة الحرارة المهدرة والاقتصاديات (ضمن حدود درجة الحرارة)
عملية الغاز، ملفات السخان والمجفف
مكثفات/مبخرات التدفئة والتهوية وتكييف الهواء والتبريد حيث يفضل تصميمات الزعانف والأنابيب المعدنية
الاستخدام النموذجي داخل كل قطاع
النفط والغاز / البتروكيماويات
مبردات غازات العمليات المبردة بالهواء، وحزم المكثفات، ومبردات الرأس المثبتة، ومبردات المروحة الزعانف في تركيبات رفوف الأنابيب.
توليد الطاقة
مولدات ومبردات هواء المحركات، ومبردات زيت التشحيم التوربينية، ومبردات الهيدروجين (حيث تكون زعانف الألومنيوم مقبولة)، ومبردات هواء النظام المساعدة.
المصانع الكيماوية والأسمدة
مبردات الهواء لتدفقات العمليات (NH₃، غاز التخليق، الهواء، النيتروجين)، ومبردات المنتجات، وأنظمة استعادة المذيبات، حيث تتطابق درجة الحرارة والتآكل المعتدلان مع قدرة زعانف الألومنيوم.
المعادن والورق والمواد الغذائية ومعدات التجفيف
سخانات ومجففات الهواء الساخن، وملفات الفرن وسخانات هواء العمليات التي تستفيد من مساحة الزعانف العالية والوزن المنخفض نسبيًا للزعانف.
التدفئة والتهوية وتكييف الهواء / التبريد
ملفات مخصصة وسخانات هواء صناعية حيث يفضل الزعانف المعدنية القوية والأنابيب ذات الجدران الثقيلة على الملفات التجارية الخفيفة، ضمن أغلفة درجة الحرارة والتآكل المناسبة.
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا بحاجة إلى دفع تكلفة الشحن.
ج: الدفع=2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
