الصلب المقاوم للصدأ ISO 2037 أنابيب الصلب المقاوم للصدأ الصحي أنابيب الصلب المقاوم للصدأ لصناعة الأغذية

المواد

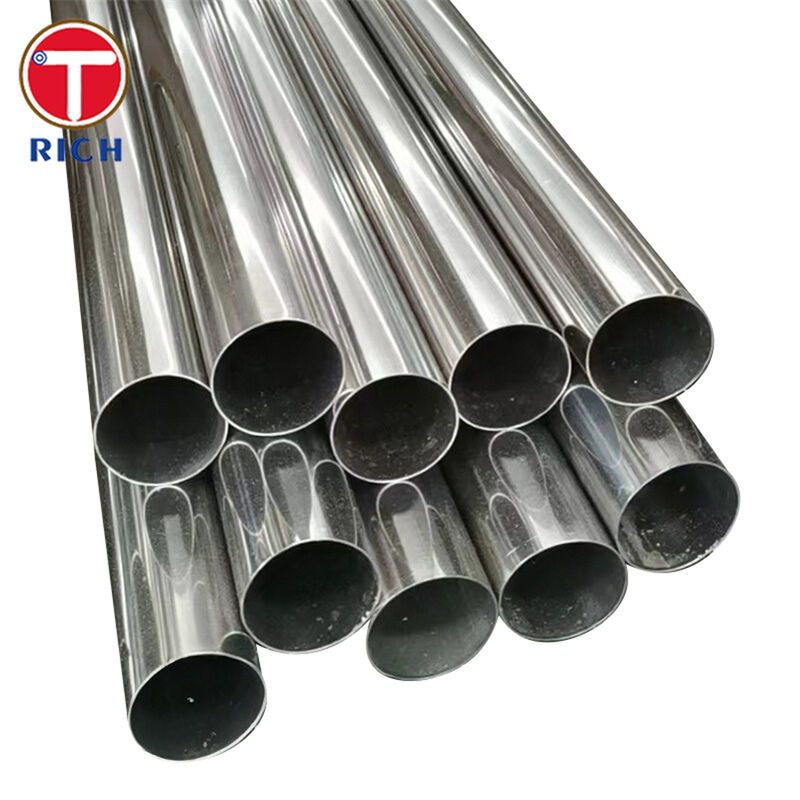

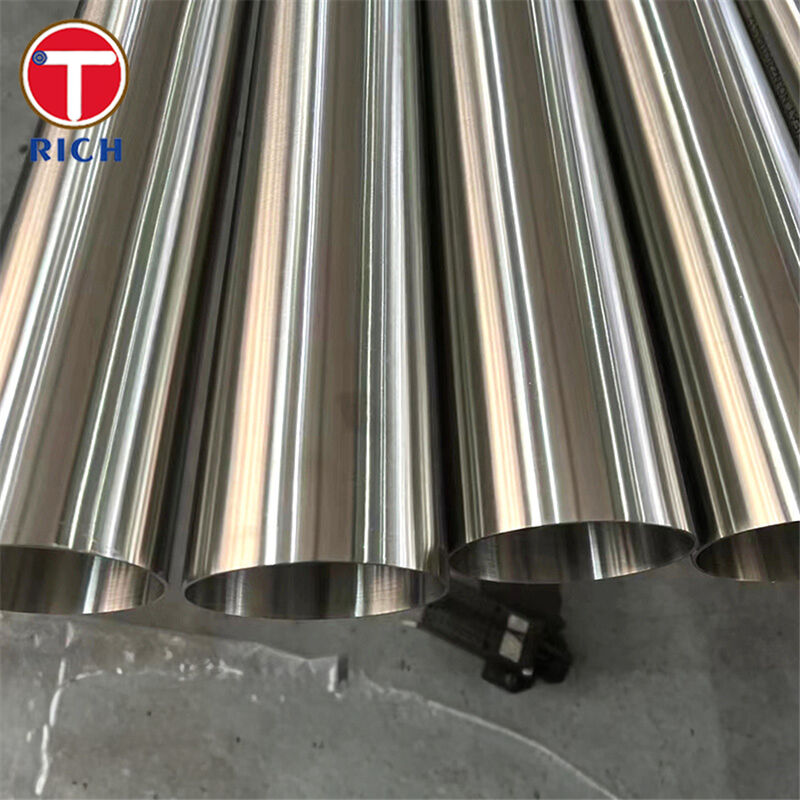

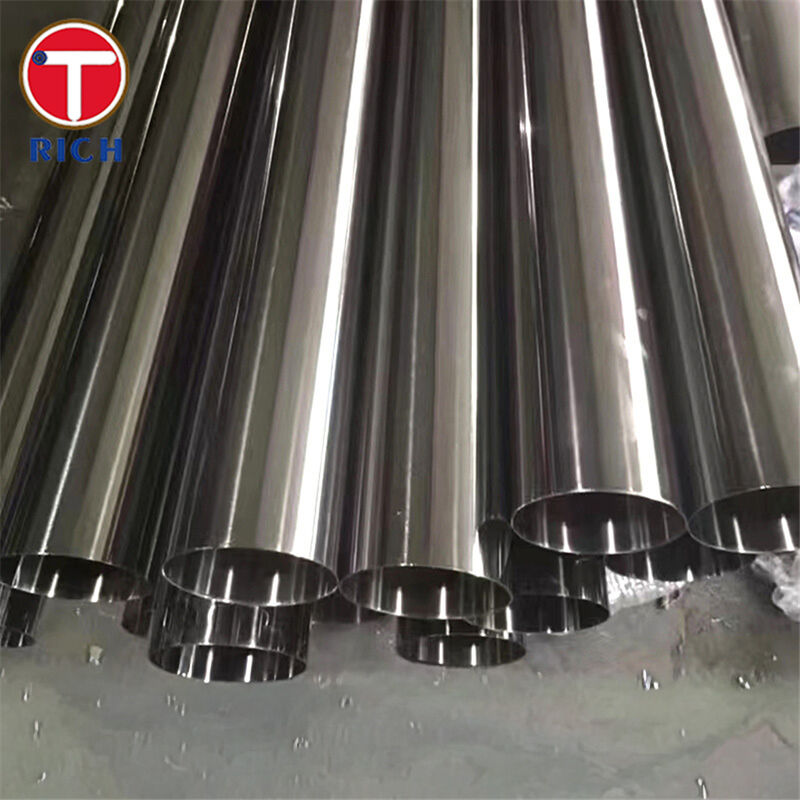

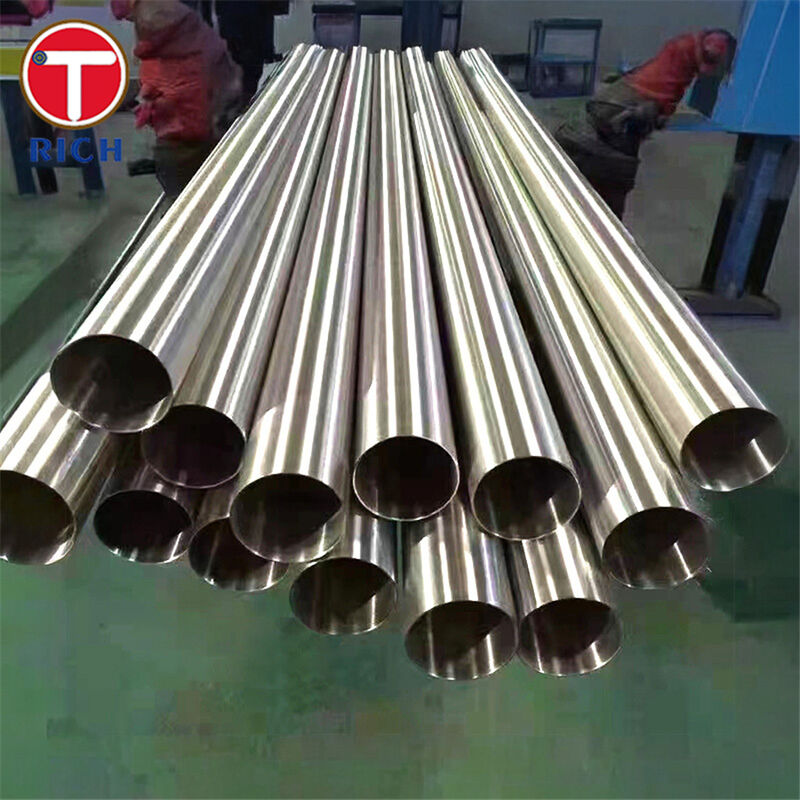

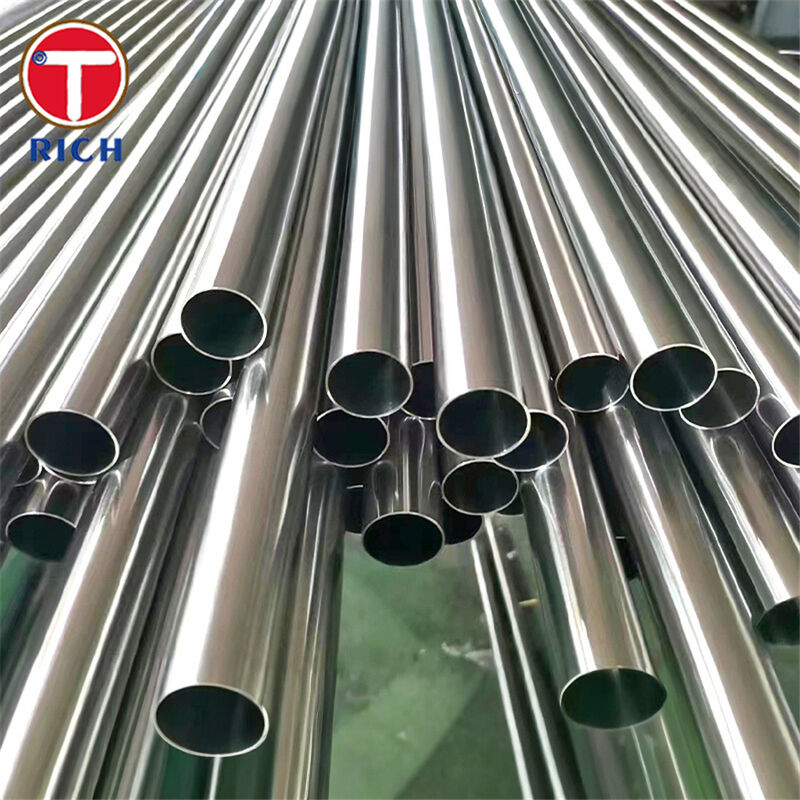

أنابيب الصلب المقاوم للصدأ الصحي ISO 2037 هي أنابيب من الصلب المقاوم للصدأ austenitic بدون خيوط أو مصفحة مصممة خصيصًا لخدمة الصناعة الغذائية الصحية. يحدد معيار ISO 2037 الأبعاد ،التسامحات، وقسوة السطح والمتطلبات الصحية للأنابيب المستقيمة من الفولاذ المقاوم للصدأ المستخدمة في قطاع الأغذية، وضمان سهولة التنظيف وسلامة المنتج.

الدرجات النموذجية لأنابيب ISO 2037 هي:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404)

• AISI 321 (EN 1.4541) Ti-استقرار لمقاومة أفضل للحساسية وخدمة درجة حرارة عالية

هذه الصفوف تجمع بين مقاومة التآكل الممتازة ، والقدرة على اللحام والقدرة على التشكيل ، مما يجعلها الخيار القياسي لأنابيب الأغذية واللبن والمشروبات.

المواصفات

• المعيار

  • إيزو 2037:1992 أنابيب الفولاذ المقاوم للصدأ لصناعة الأغذية

  • اعتمادات إقليمية مثل BH GSO ISO 2037:2017

• الصفوف الفولاذية النموذجية

  • AISI 304 / 304L / 316 / 316L / 321

  • معادلات EN: 1.4301، 1.4307، 1.4401، 1.4404، 1.4541

• عملية التصنيع

  • أنابيب لحامية أو بلا خيوط

  • محترق في محلول ومحشور، مع سطح داخلي ميكانيكي/متكشف كهربائي اختياري

  • الحوائط المطاطية أو المطاطية للحفاظ على السلاسة الداخلية للخدمة الصحية

• الأبعاد (المجموعة النموذجية لـ ISO 2037)

  • القطر الخارجي: حوالي 25 × 101.6 ملم يستخدم على نطاق واسع في مصانع الأغذية والمشروبات

  • سمك الحائط: سلسلة وفقاً للجدول ISO 2037 ؛ الأحجام الصحية الشائعة حوالي 1.5 ∼ 3.0 ملم (تعتمد القيم الدقيقة على سلسلة OD)

• التشطيب السطحي والخامة

  • التشطيب الداخلي عادةً ما يكون مشحونًا بشكل مشرق و/أو ملمعًا ميكانيكيًا

  • الخام: خطوط الصحة الغذائية والمشروبات تحدد عادةRa ≤ 0.8 μm (32 μin)على سطح اللقاء مع المنتج لتقليل الفيلم الحيوي وتسهيل التنظيف.

• نهاية الأنابيب

  • مقطوعة مربعة ، محطمة ، مناسبة لحام مداري

  • القضبان الصحية المجمعة مسبقًا اختياريًا / نهايات المشبك للتركيب السريع

الخصائص الرئيسية

1. السطح الداخلي النظيف
   خثرة السطح المسيطر عليها (عادة Ra ≤ 0.8 μm) واللحام الخالي من الشقوق يقلل من الالتصاق البكتيري ويدعم تنظيف CIP / SIP الفعال.

2. مقاومة التآكل الممتازة
   304/304L توفر مقاومة قوية للوسائط المحايدة؛ 316/316L إضافة الموليبدينوم لمقاومة أقوى في المنتجات الغذائية التي تحتوي على الكلوريد أو الحمضية ومواد التنظيف الكيميائية.

3. مساومات قياسية متسقة
   يحدد معيار ISO 2037 معايير تحمل صارمة لـ OD وسمك الجدار ووضعها مستقيمًا ، مما يوفر تركيبًا موثوقًا مع مشابك وملحقات وصمامات موحدة.

4. سلامة ميكانيكية عالية
   الفولاذ المقاوم للصدأ الأوستنيتي يقدم قوة سحب عالية ، ومرونة وصلابة ، والحفاظ على النزاهة تحت الضغط والاهتزاز والدورات الحرارية المتكررة.

5. قابلية لحام ممتازة
   تصنيفات منخفضة الكربون (LL) (304L ، 316L) ومستقرة 321 تقلل من الحساسية والتآكل بين الحبيبات في المناطق المتأثرة بالحرارة ، مما يتيح لحام TIG المداري الموثوق به دون معالجة حرارية بعد الحرارة.

6. التتبع الكامل والتوثيق
   يتم توفير أنابيب أيزو 2037 عادة مع شهادات المواد EN 10204 3.1 ، وثائق النهاية السطحية وتقارير الخام والبوريسكوب الاختيارية ، مما يساعد المستخدمين على تلبية HACCP ،ISO 22000 والأنظمة ذات الصلة لسلامة الأغذية.

فوائدنا

1هل السطح الداخلي يمكن تنظيفه و صحي بما فيه الكفاية؟

س:خطر الفيلم الحيوي والبقايا أو التلوث في خطوط المنتجات ودوائر CIP.

ميزتنا:

• نحدد ونسيطر على الخامة الداخلية حولRa ≤ 0.8 ميكرومتر، ومواءمة مع المبادئ التوجيهية السائدة لصناعة الأغذية للسطوح الصحية، وتقدم إكمالات أكثر دقة عند الطلب.

• يتم تسوية طبقات الصلح (المطحونة بالرؤوس / المطحونة) ويتم تحديدها عند الضرورة لتجنب الشقوق والأرجل الميتة.

• كل دفعة يمكن أن يتم توفيرها مع التحقق من النهاية السطحية (تقارير المقاييس أو شهادات را تمثيلية) ، لدعم التحقق من صحة إجراءات التنظيف الخاصة بك.

2أي نوع يجب أن أستخدمه، 304 أو 316L، وهل سيستمر في استخدام وسائط التنظيف والمواد الكيميائية؟

س:حفر أو تآكل التآكل الناتج عن الإجهاد الناجم عن الكلوريدات والأحماض والقليات ووسائط CIP العدوانية.

ميزتنا:

• نحن نقدم اختيار المواد القائمة على التطبيق:

  • 304 / 304Lبالنسبة للألبان العامة والوسائط المحايدة منخفضة الكلور.

  • 316 / 316Lللمالح، والصلصات، وعصائر الفواكه والأنظمة العدوانية CIP/SIP.

  • 321لخطوط الحرارة العالية (على سبيل المثال الزيت الساخن، البخار، التعقيم في درجة حرارة عالية) حيث مقاومة الحساسية أمر بالغ الأهمية.

• الدعم الفني يتضمن مراجعة الوسائط ودرجة الحرارة ودورات التنظيف لتوصية الدرجة المثلى مع هامش التآكل المناسب.

3هل يمكنني دمج أنابيب ISO 2037 في مصنع معايير مختلطة (ASTM، EN/DIN) ؟

س:التوافق بين معيار ISO 2037 ومعايير الأنابيب الصحية الشائعة الأخرى مثل ASTM A270 و EN 10357 و DIN 11850 و JIS G3447

ميزتنا:

• نحن نقدم أنابيب ISO 2037 بأبعاد متوافقة مع سلسلة الأنابيب الصحية الأوروبية (EN 10357 / DIN 11850 السابق) ، والتي تستخدم على نطاق واسع في مصانع الأغذية والمشروبات في الاتحاد الأوروبي.

• خيارات الامتثال المزدوج (على سبيل المثال ISO 2037 + EN 10357 أو ISO 2037 + ASTM A270) يمكن تقديمها عندما تسمح تخفيفات التصميم ، مما يسهل الاندماج في المشاريع العالمية.

• تتوفر أدوات صحية متطابقة (التواءات ، الشرائط ، المكابح ، الحواجز) بأبعاد ISO 2037/EN 10357 ، مما يضمن الانتقالات الخالية من التسرب والاتصالات الموحدة للمشابك.

4كيف أعرف أن الأنبوبات تلبي متطلبات سلامة الأغذية وتوثيق الجودة؟

س:مراجعة الامتثال (HACCP، ISO/FSSC 22000) ، والعملاء والفحوصات التنظيمية.

ميزتنا:

• شهادات EN 10204 3.1 مع القدرة الكاملة على تتبع الحرارة والتركيب الكيميائي والخصائص الميكانيكية.

• اختياري اختبار إضافي:

  • اختبار الدوران أو الهيدروستاتيكي لللحام

  • فحص البوريسكوب للسطح الداخلي

  • تقارير قياس الخام على العينات الممثلة

• إشارة واضحة إلى المعايير الدولية (ISO/ASTM/EN/JIS/GB/GOST) لتبسيط مواصفاتك ووثائقك.

5هل يمكنني الحصول على الأنابيب بأطوال وتصنيفات محددة لمتطلبات مشروعي؟

س:تكلفة التثبيت، وقت اللحام في الموقع، وتعقيد التخطيط.

ميزتنا:

• مجموعة واسعة من المخزونات في مجموعات OD والجدران الشائعة بموجب سلسلة ISO 2037/EN 10357 مع أوقات تسليم قصيرة.

• إمدادات قطع على طول، الملفات المسبقة الصنع، U-التواءات والمجموعات لتقليل لحام الميدان.

• الدعم التقني للطرق والمنحدرات (للفراغ) ، والقدرة على الصرف لمساعدتك على تصميم أنظمة الأنابيب الصحية مع الحد الأدنى من الأرجل الميتة.

التركيب الكيميائي

الخصائص الميكانيكية

المعايير المعمول بها

في حين أن ISO 2037 هو معيار المنتج الأساسي ، فإن المعايير المكافئة أو ذات الصلة في الأنظمة الأخرى تشمل:

• إيزو

  • إيزو 2037:1992 أنابيب الفولاذ المقاوم للصدأ لصناعة الأغذية

• ASTM (الولايات المتحدة الأمريكية)

  • ASTM A270 أنابيب صحية من الفولاذ المقاوم للصدأ بدون خياطة وملحومة لخدمات صناعة الألبان والمواد الغذائية

  • ASTM A269 أنابيب من الفولاذ المقاوم للصدأ الأوستنيتية غير الملحومة وغير الملحومة للخدمة العامة

  • أيه إس تي إم أيه 249 ‬ مواصفات الأنابيب المطوية التي تستند إليها في كثير من الأحيان لاختبارات ميكانيكية إضافية على الأنابيب الصحية

• EN / DIN (أوروبا)

  • EN 10357 (DIN 11850 سابقًا) أنابيب الصلب المقاوم للصدأ المطاوعة للصناعات الغذائية والكيميائية والصناعات ذات الصلة

• GOST (روسيا و CIS)

  • غوسط 9941 أنابيب بلا خيوط من الفولاذ المقاوم للتآكل من سبائك عالية، تستخدم كأساس أنابيب الفولاذ المقاوم للصدأ في أنظمة النقاء والضغط العالي، بما في ذلك التطبيقات المتعلقة بالأغذية

• JIS (اليابان)

  • JIS G3447 أنابيب صحية من الفولاذ المقاوم للصدأ لخدمة صناعة الألبان والمواد الغذائية

• (الصين)

  • GB/T 12771 أنابيب الصلب المقاوم للصدأ المطاوعة لنقل السوائل ، تستخدم عادةً في أنابيب المواد الغذائية والمشروبات بالتزامن مع متطلبات صحية محددة

  • ذات الصلة: GB/T 14975 و GB/T 14976 للأنابيب الخام من الفولاذ المقاوم للصدأ

يمكن اختيار أنابيب ISO 2037 الخاصة بنا وتوثيقها لتنسيقها مع هذه الأطر، مما يسمح بسهولة المواصفات في مشاريع الأغذية والمشروبات الدولية.

مجالات التطبيق

عامة

تستخدم أنابيب الصلب المقاوم للصدأ الصحي ISO 2037 في كل مكان يجب فيه معالجة الأغذية والمشروبات أو المنتجات ذات الصلة أو نقلها أو تنظيفها في نظام أنابيب صحي مقاوم للتآكل.فولاذ المقاوم للصدأ ‬مزيج من القدرة على التنظيف، والمتانة ومقاومة التآكل تجعلها المواد المهيمنة للأنابيب التي تتواصل مع الأغذية.

الاستخدامات الصناعية النموذجية ووظائف الخط

1. منتجات الألبان ومكوناتها

   • خطوط استقبال وتحويل الحليب الخام

   • أنظمة البسترة و UHT

   • أنابيب الكريمة والحمض اللبني والحليب المركز

   • خطوط العودة / التوريد CIP ومجموعات التنظيف

2. المشروبات، صناعة البيرة والمشروبات الغازية

   • خطوط التخمير (النبتة، البيرة، التصفية ونقل البيرة الساطعة)

   • خطوط لتركيز المشروبات الغازية والعصائر

   • المجموعات المختلطة للشرب والطعم والمزيج

   • حلقات اتصال ثاني أكسيد الكربون والكربونات عندما يكون التصميم الصحي ضروريًا

3. معالجة الفواكه والخضروات والسكر

   • العصير والبيرة والتركيز

   • توزيع شراب السكر والمحليات السائلة

   • خطوط المنتجات والنكهات الحمضية حيث يفضل 316L لمقاومة الحفر

4. اللحوم والدواجن والمأكولات البحرية والوجبات الجاهزة

   • دوائر حقن المالح والحليب

   • أنابيب أنظمة الطهي والتبريد والحرارة

   • خطوط توزيع الغسيل والتنظيف

5. زيوت الطعام والدهون والصلصات

   • النفط المكرر ونقل الدهون

   • الصلصات والمعجونات والطوابق عالية اللزوجة

   • أقسام التعبئة الساخنة والعقاقير عالية درجة الحرارة، غالبًا ما تستخدم 321 أو 316L

6. المرافق ودعم العمليات

   • مياه المعالجة والمياه المطهرة وعودة المكثفات

   • خطوط توزيع البخار والتكثيف (مع درجات الحرارة العالية المناسبة)

   • دوائر CIP و SIP (حلول التنظيف القلوية والحمضية ، المطهرات)

س: هل أنت شركة تجارية أم مصنعة ؟

الجواب: المصنعين يمكنهم أيضاً التجارة.

س: كم مدة التسليم؟

ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،

هو وفقاً للكمية.

س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟

ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.

س: ما هي شروط الدفع الخاصة بك ؟

ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.

إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
