مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
أنابيب من الفولاذ المقاوم للصدأ على شكل حرف U
فيديو
فيديو
فيديو

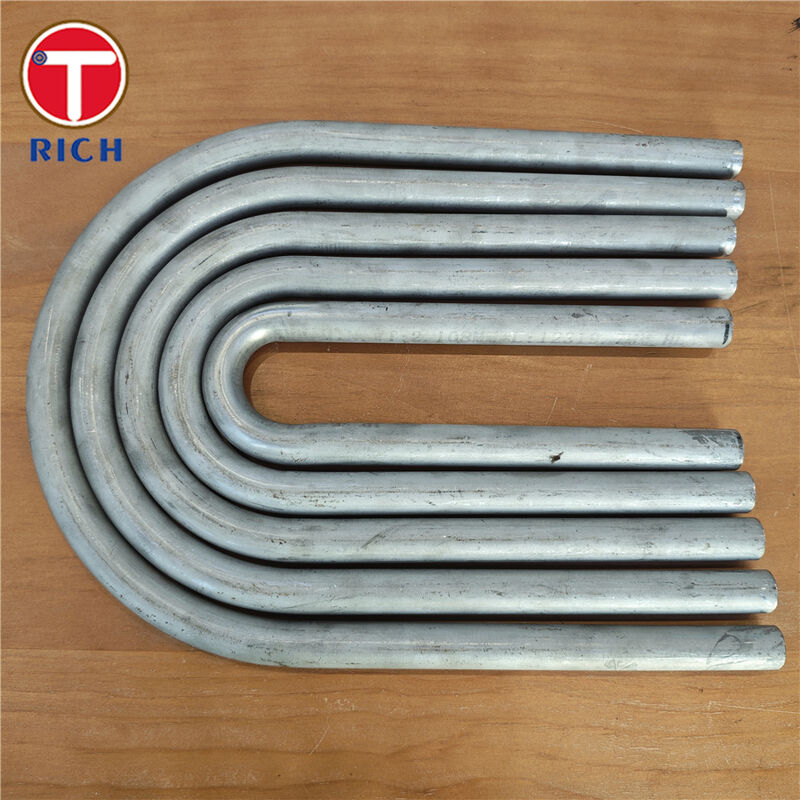

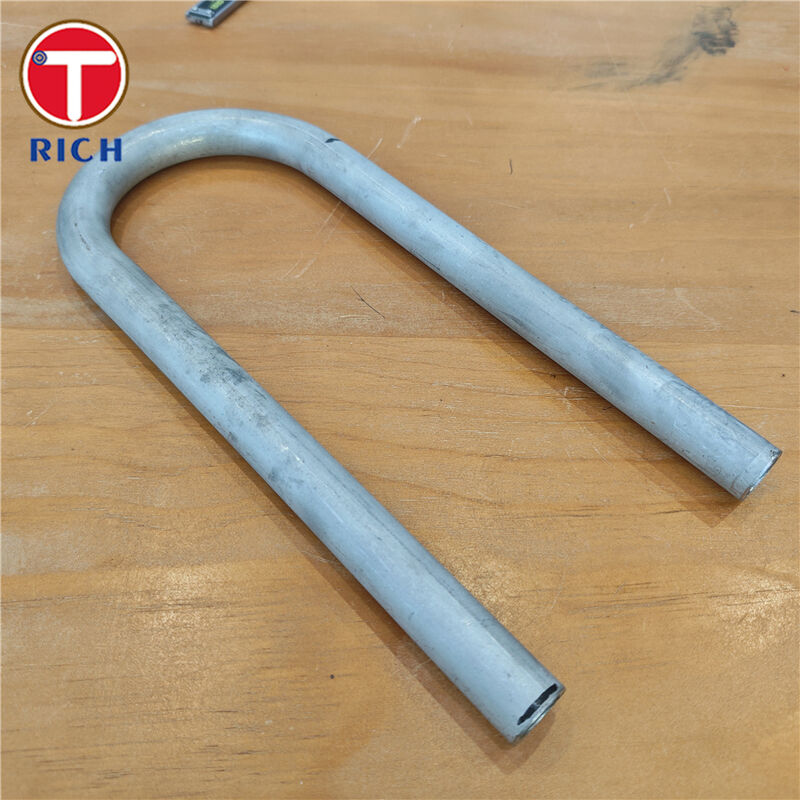

أنابيب الفولاذ المقاوم للصدأ ذات الشكل U (أنابيب منحنية U) يتم تصنيعها عن طريق ثني أنابيب مبادل الحرارة من الفولاذ المقاوم للصدأ بدون خيوط أو معالجة باردة إلى هندسيات دقيقة U أو متعددة U ،تليها تخفيف التوترات أو التسخين بالحلول عند الضرورةوهي مصممة للمبادلات الحرارية للقشرة والأنابيب، والمكثفات، وغلايات، وأجهزة تسخين المياه التغذوية التي تعمل تحت درجة حرارة عالية وضغط،ويتم إنتاجها عادةً في الصفات الأوستنيتية مثل TP304/304L، TP316/316L، و TP321 إلى معايير مثل ASTM A213 أو المواصفات ذات الصلة.
المواد الأساسية
الفولاذ المقاوم للصدأ الأوستنيتي: ASTM A213 TP304, TP304L, TP316, TP316L, TP321
خيارات أخرى عند الطلب: الفولاذ المقاوم للصدأ ذات السبائك العالية، الفولاذ المقاوم للصدأ المزدوج، سبائك النيكل
نطاق الأبعاد (القدرة النموذجية)
القطر الخارجي (OD): ما يقرب من 12.7 ′′ 38.1 mm (1⁄2 " ′′ 11⁄2 ") ، أحجام أكبر عند الطلب
سمك الحائط (WT): حوالي 0.70 × 4.0 ملم
نصف قطر الانحناء (CLR):
الحد الأدنى: عادة ≥1.5 × OD
الحد الأقصى: ما يصل إلى حوالي 1500-1700 مم اعتمادا على OD والصف
طول الساق المستقيمة: يصل إلى حوالي 12000 مم
الحد الأقصى للطول المنشأ لكل أنبوب U: يصل إلى حوالي 27000-30,000 مم
طريق التصنيع
الأنابيب الرئيسية: أنابيب مبادلة حرارة من الفولاذ المقاوم للصدأ بدون خيوط أو معالجة
الانحناء: الانحناء البارد إلى نصف قطر محدد وطول الساق (عادة وفقا لممارسة TEMA / DIN 28179)
المعالجة الحرارية:
التسخين بالحلول أو تخفيف التوتر بعد الانحناء للصفات غير المقاومة للصدأ الأوستنيتية عندما يتطلب ذلك القانون أو العميل
التشطيب: المخلل أو المسلح الساطع أو الملمع آليا OD كما هو محدد

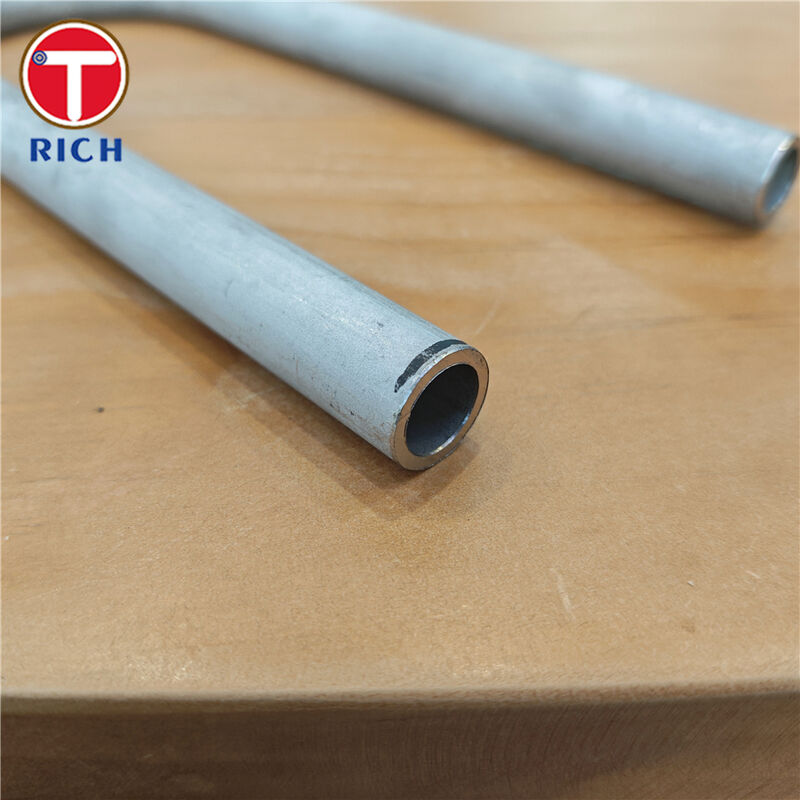

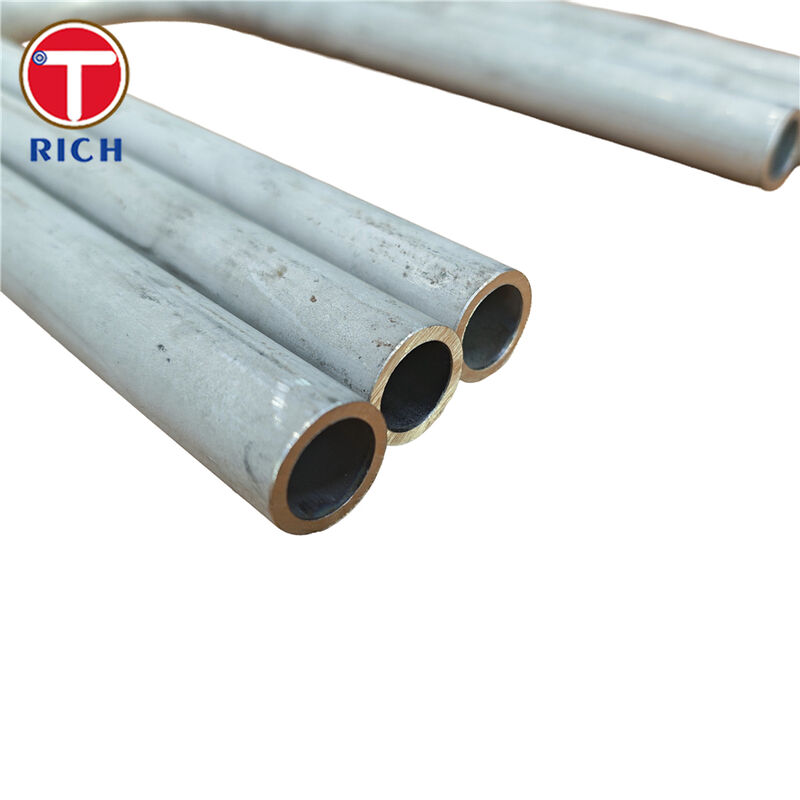

الأطراف: بسيطة، مقوسة، أو مهيأة لحام الأنابيب إلى الألواح
مقاومة التآكل الممتازة في الماء والبخار والعديد من المواد الكيميائية ووسائط التكرير / البتروكيماويات ، وخاصة في TP316 / 316L و TP321
القدرة على ارتفاع درجة الحرارة للدخان ومبادلة الحرارة ، مع خصائص ميكانيكية مستقرة عند درجات حرارة خدمة مرتفعة.
تخطيط حزمة مضغوطة بفضل تصميم U-شكل، والحد من طول المبادل والسماح للتوسع الحراري دون مفاصل التوسع.
التحكم الضيق في الانحناء (القطر ، ترقية الجدار ، البويضات) للحفاظ على سلامة الضغط وأداء التدفق عند الانحناء.
إنتاج قابل للتتبع بالكامل مع اختبار الضغط والفحص غير المدمر وفقًا للمعايير الدولية.
إن ترقق الجدران وتشوه القسم العرضي هي المخاوف الهندسية الرئيسية في الأنابيب المنحنية باردة ،لأن الجدار الخارجي من المنحنى يميل إلى أن ينحني في حين أن الجدار الداخلي يعمق ويصبح القسم بيضاوي قليلا.
نحن نصمم إجراءات الانحناء للحفاظ على رطوبة الجدار في المنعطف ضمن نسبة منخفضة من الجدار الأصليبما يتماشى مع المواصفات المشتركة لمبادلات الحرارة للأنابيب المنحنية U.
يتم اختيار أدوات الانحناء ، والقضبان ، والتشحيم لتتناسب مع OD / WT والدرجة ، مما يقلل من التوتر المحلي ويمنع التسطيح.

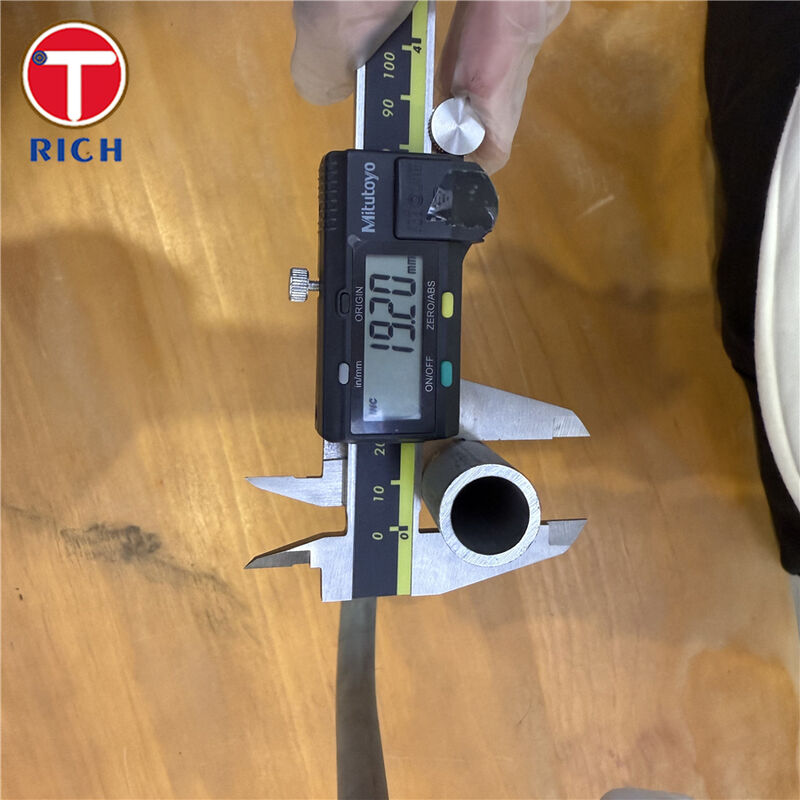

يتم فحص كل دفعة من حيث الأبعاد في المنحنى (OD ، WT ، البويضات) بحيث تناسب الأنابيب ثقوب ورق الأنابيب وتلبي متطلبات ضغط العملية.
إن الانحناء البارد يخلق إجهادات متبقية ويمكن أن يقلل من مقاومة التآكل إذا ظلت هناك إجهادات عالية في المادة.
للأنابيب U من الفولاذ المقاوم للصدأ السوداني نطبق التسخين في محلول أو المعالجة الحرارية لتخفيف التوتر بعد الانحناء كلما كان ذلك مطلوبًا من قبل العميل أو القانون.
يتم معالجة الحرارة في الفرن المسيطر عليه أو عن طريق أساليب المقاومة الكهربائية ، كما تستخدم عادة من قبل الشركات المصنعة الرئيسية لأنابيب U.
يتم استعادة الخصائص الميكانيكية والتآكل بعد الانحناء إلى المستويات المحددة في معايير الأنابيب الأساسية (على سبيل المثال ASTM A213).
المستخدمين النهائيين عادة ما يتطلبون التوافق مع معايير الأنابيب المعروفة وكود تصميم المبادل. يمكننا توفير أنابيب U المنحنية على أساس:
ASTM / ASME
ASTM A213 / ASME SA213 لأنابيب المبادل الحراري austenitic المقاوم للصدأ (TP304/304L، TP316/316L، TP321, TP347H، الخ)
ASTM A249 / ASME SA249 للأنابيب المطاطية من الغلاية الأوستينيتية وأنابيب المبادل الحراري حيث يتم تحديد الأنابيب الأم المطاطية
ASTM A688 / ASTM A803 للأنابيب المنحنية U من نوع سخانات المياه الغذائية على أساس الفولاذ المقاوم للصدأ الأوستنيتي الملحوم أو السلس
EN / DIN
معيار EN 10216-5 للأنابيب المقاومة للصدأ بدون خياطة لأغراض ضغط ومقاومة للتآكل
معيار EN 10217-7 لأنابيب الضغط غير المقاومة للصدأ المطاومة عند الاقتضاء
DIN 28179 / DIN 28180 للهندسة المنحنية U والتحملات الأبعاد في مبادلات الحرارة الأنبوبية
GOST
أنابيب الفولاذ المقاوم للصدأ للخدمة المقاومة للتآكل، بما في ذلك تطبيقات المبادلات الحرارية
الـ JIS
أنابيب من الفولاذ المقاوم للصدأ للدخان ومبادلة الحرارة
(الصين)
GB/T 13296 أنابيب الفولاذ المقاوم للصدأ بلا خيوط للدخان ومبادلة الحرارة
GB/T 14976 أنابيب الفولاذ المقاوم للصدأ بلا خيوط لنقل السوائل ، عندما يتم تحديدها لخدمة أنابيب العملية
هذا يسمح بتزويد الأنابيب ذات الشكل U لتتناسب مع معظم المشاريع الدولية ومتطلبات التعليمات.
يتم إخضاع الأنابيب لاختبارات كهربائية هيدروستاتيكية أو غير مدمرة (التيار الدوامي، الموجات فوق الصوتية) على كل قطعة، كما هو مسموح به في معايير الأنابيب المعمول بها.
يمكن توفير اختبارات إضافية مثل اختبار التآكل بين الحبيبات، PMI، وفحوصات الصلابة للخدمات الحرجة.
يتم توفير شهادات اختبار الطاحونة (على سبيل المثال EN 10204 3.1) ، والتي تغطي عدد الحرارة ، والصنف ، والأبعاد ، NDT ، وحالة المعالجة الحرارية.
للمياه العامة والبخار والعديد من الوسائط منخفضة الكلور، TP304 / TP304L كافية عادة.
بالنسبة للمواد الكيميائية التي تحتوي على الكلورايد أو العدوانية بشكل طفيف ، TP316 / TP316L عادة ما يكون الخيار الأكثر أمانًا بفضل محتوى الموليبدينوم ومقاومة التجويف المحسنة.
للخدمة في درجات حرارة أعلى مع دورة حرارية متكررة ، غالبًا ما يتم تفضيل TP321 (مستقر Ti) أو TP347H.
| الدرجة | المعيار | C max (%) | سي ماكس (%) | Mn max (%) | P max (%) | S max (%) | (%) | ني (%) | مو (%) |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | الصيغة A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0200 | 8.0105 | |
| TP304L | الصيغة A213 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0200 | 8.0120 | |
| TP316L | الصيغة A213 | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0180 | 10.0140 | 2.0330 |
| TP316 | الصيغة A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0180 | 10.0140 | 2.0330 |
| TP321 | الصيغة A213 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 17.0190 | 9.0120 | |
| الدرجة | المعيار | قوة الشد (MPa) | قوة العائد (MPa) | الإطالة الدقيقة (%) | القسوة القصوى (HBW) |
|---|---|---|---|---|---|
| TP304 | الصيغة A213 | 515 | 205 | 35 | 192 |
| TP304L | الصيغة A213 | 485 | 170 | 35 | 192 |
| TP316L | الصيغة A213 | 485 | 170 | 35 | ≈ 192 |
| TP316 | الصيغة A213 | 515 | 205 | 35 | 192 |
| TP321 | الصيغة A213 | 515 | 205 | 35 | 192 |
ASTM / ASME
ASTM A213 / ASME SA213 أنابيب فولاذية من سبائك فيريتية وأوستنيتية بلا خيوط للدوائل والسخانات الفائقة ومبادلات الحرارة
ASTM A249 / ASME SA249 ️ الغلاية الأوستنيتية المطاومة ، والسوبر هيتر ، ومبادلة الحرارة ، وأنابيب المكثفات
ASTM A688 / ASTM A803 أدوات تسخين المياه الغذائية غير المقاومة للصدأ من الأوستينيت والفيريت
EN / DIN
EN 10216-5 أنابيب الفولاذ المقاوم للصدأ بدون خيوط لأغراض الضغط
EN 10217-7 أنابيب محامية من الفولاذ المقاوم للصدأ لأغراض الضغط
الأنابيب والانحناءات الـ U للمبادلات الحرارية الأنبوبية ؛ الأبعاد والمواد وتسامحات الانحناء
GOST
غوسط 9941 أنابيب الفولاذ المقاوم للتآكل من الفولاذ المقاوم للتآكل ، تستخدم على نطاق واسع في أسواق دول دول مجلس التعاون السوفيتي لتبادل الحرارة ومعدات العمليات
الـ JIS
JIS G3463 أنابيب من الفولاذ المقاوم للصدأ للدخان ومبادلة الحرارة
(الصين)
GB/T 13296 أنابيب الفولاذ المقاوم للصدأ بدون خيوط للدخان ومبادلة الحرارة
GB/T 14976 أنابيب الفولاذ المقاوم للصدأ بدون خيوط لنقل السوائل
بفضل مقاومة التآكل العالية والقدرة على درجة الحرارة والهندسة المدمجة ، يتم استخدام أنابيب U الشكل من الفولاذ المقاوم للصدأ على نطاق واسع في:
مبادلات الحرارة ذات القشرة والأنابيب
مكثفات وتسخينات المياه
غلايات حرارة النفايات ومركبات التسخين
محطات توليد الكهرباء ووحدات استرداد الحرارة من الطاقة المتجددة
معدات العمليات النووية والبتروكيماوية
الجواب: المصنعين يمكنهم أيضاً التجارة.
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
