مكان المنشأ:
ISO9001 ISO 14001 TS16949
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
أنبوب زعنفة مقذوف

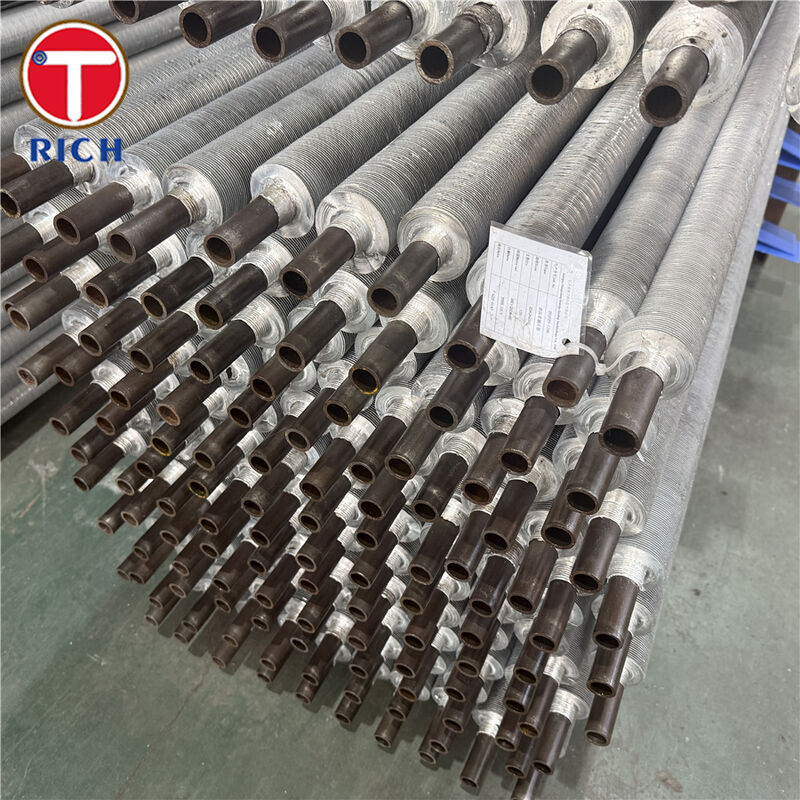

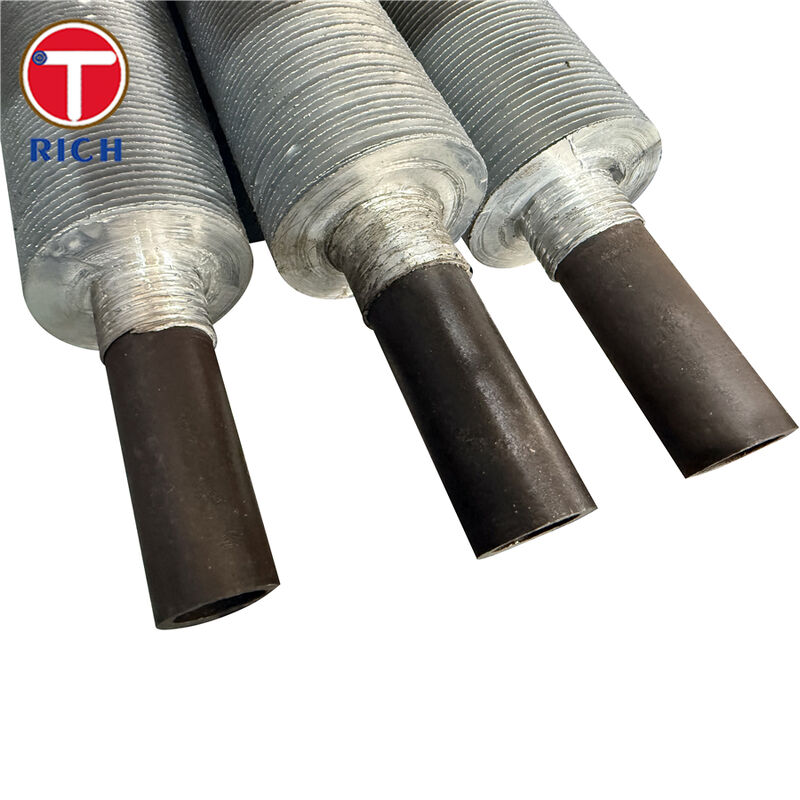

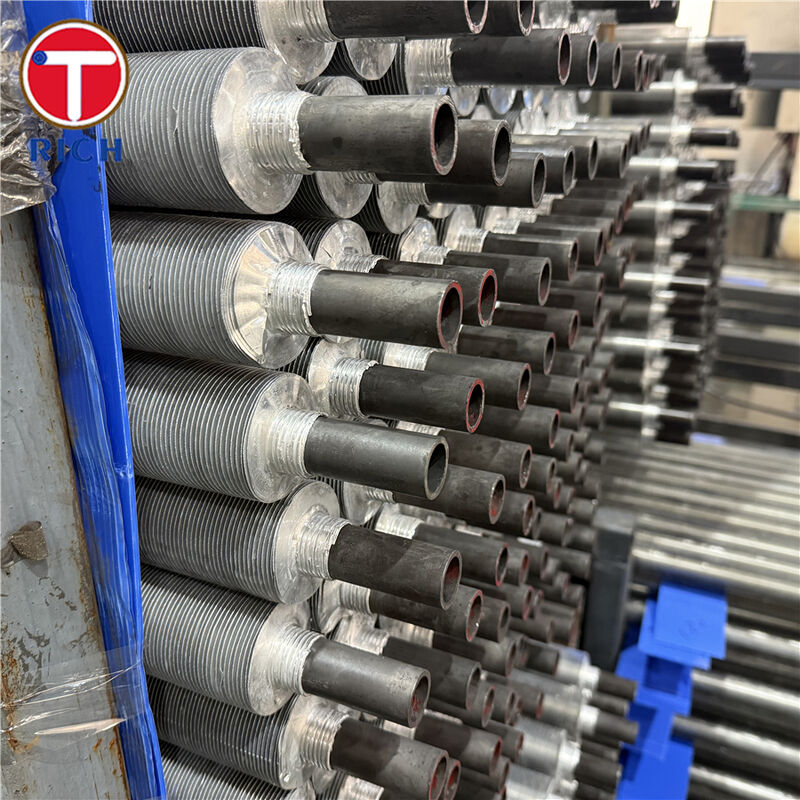

هذا المنتج عبارة عن أنبوب زعانف مبثوق ثنائي المعدن يتكون من أنبوب أساسي من الفولاذ الكربوني أو الفولاذ السبائكي مدمج مع طبقة زعانف خارجية من الألومنيوم. تتشكل زعانف الألومنيوم من خلال عملية البثق التي تربط غلاف الألومنيوم بشكل دائم بأنبوب الفولاذ، مما يضمن اتصالًا حراريًا ممتازًا واستقرارًا على المدى الطويل. يوفر الأنبوب الفولاذي مقاومة للضغط وقوة ميكانيكية، بينما توفر زعانف الألومنيوم أداءً فائقًا في نقل الحرارة.
مادة الأنبوب الأساسي: الفولاذ الكربوني / الفولاذ قليل السبائك / الفولاذ المقاوم للصدأ
مادة الزعانف: الألومنيوم (عادةً AA1100 / AA1060 / AA3003)
القطر الخارجي (الأنبوب): 12–60 مم
سمك الجدار (الأنبوب): 1.5–6.0 مم
ارتفاع الزعانف: 5–16 مم
سمك الزعانف: 0.3–0.6 مم
كثافة الزعانف: 7–16 زعانف لكل بوصة (قابلة للتخصيص)
طول الأنبوب: حتى 18 مترًا
عملية التصنيع: تشكيل بثق الألومنيوم رابطة ميكانيكية صلبة
كفاءة ممتازة في نقل الحرارة بسبب الزعانف الألومنيوم المستمرة
ترابط معدني قوي بين الأنبوب الفولاذي وزعانف الألومنيوم
مقاومة عالية للاهتزاز وفقدان الزعانف
مناسب لوسائط داخلية عالية الضغط
هيكل زعانف خفيف الوزن يقلل من الوزن الإجمالي للمبادل
عمر خدمة طويل في بيئات الزيت والغاز الصعبة
يهتم العملاء في تطبيقات الزيت والغاز الطبيعي بشكل أساسي بـ موثوقية الترابط، ومقاومة التآكل، وحدود درجة حرارة التشغيل، وتكلفة الصيانة، وكفاءة نقل الحرارة. نعالج هذه المخاوف على النحو التالي:
ترابط زعانف موثوق به: تخلق عملية البثق رابطة ميكانيكية دائمة، مما يلغي انفصال الزعانف أثناء الدورات الحرارية أو الاهتزاز.
حماية من التآكل: توفر زعانف الألومنيوم مقاومة ممتازة للتآكل الجوي، بينما يمكن تطبيق الطلاءات الاختيارية أو الحماية الكاثودية للبيئات البحرية أو الساحلية.
نطاق درجة حرارة واسع: مصمم للعمل بشكل موثوق من الظروف المبردة إلى ما يقرب من 300 درجة مئوية على جانب الزعانف، مما يلبي متطلبات مبادلات الحرارة النموذجية للزيت والغاز.
انخفاض تكلفة دورة الحياة: تسمح كفاءة الحرارة العالية بتصميم مبادل مضغوط، مما يقلل من استخدام المواد وتكرار الصيانة وتكاليف التشغيل.
دعم هندسي مخصص: يمكن تحسين هندسة الزعانف ومادة الأنبوب والأبعاد لمبردات الغاز ومبردات الهواء ومبادلات الحرارة العملية.
| الدرجة | المعيار | C (%) | Mn (%) | Si (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A106 Gr.B | ASTM | 0.30 كحد أقصى | 1.06 كحد أقصى | 0.10 دقيقة | 0.035 كحد أقصى | 0.035 كحد أقصى |
| ASTM A179 | ASTM | 0.06–0.18 | 0.27–0.63 | 0.25 كحد أقصى | 0.035 كحد أقصى | 0.035 كحد أقصى |
| EN E355 | EN | 0.22 كحد أقصى | 1.60 كحد أقصى | 0.55 كحد أقصى | 0.025 كحد أقصى | 0.025 كحد أقصى |
| JIS STPG370 | JIS | 0.25 كحد أقصى | 0.30–0.90 | 0.35 كحد أقصى | 0.035 كحد أقصى | 0.035 كحد أقصى |
| GB 20 | GB | 0.17–0.24 | 0.35–0.65 | 0.17–0.37 | 0.035 كحد أقصى | 0.035 كحد أقصى |
| الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) |
|---|---|---|---|
| ASTM A106 Gr.B | ≥415 | ≥240 | ≥20 |
| ASTM A179 | ≥325 | ≥180 | ≥35 |
| EN E355 | 490–630 | ≥355 | ≥22 |
| JIS STPG370 | ≥370 | ≥215 | ≥30 |
| GB 20 | ≥410 | ≥245 | ≥25 |
ASTM: A106, A179, A214, A213
EN: EN 10297, EN 10216
JIS: JIS G3454, JIS G3441
GB: GB/T 8163, GB/T 5310
GOST: GOST 8732, GOST 8734
التطبيقات العامة:
أنظمة نقل الحرارة للزيت والغاز، ومبادلات الحرارة المبردة بالهواء، ومبردات الغاز، والمكثفات، وسخانات العمليات.
استخدامات محددة:
مبردات الهواء لمحطات ضغط الغاز الطبيعي
مبادلات حرارة الزيت الخام والمنتجات المكررة
أنظمة تبريد المنصات البحرية
سخانات العمليات البتروكيماوية
وحدات إزالة الماء ومعالجة الغاز
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.
ج: الدفع=2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
