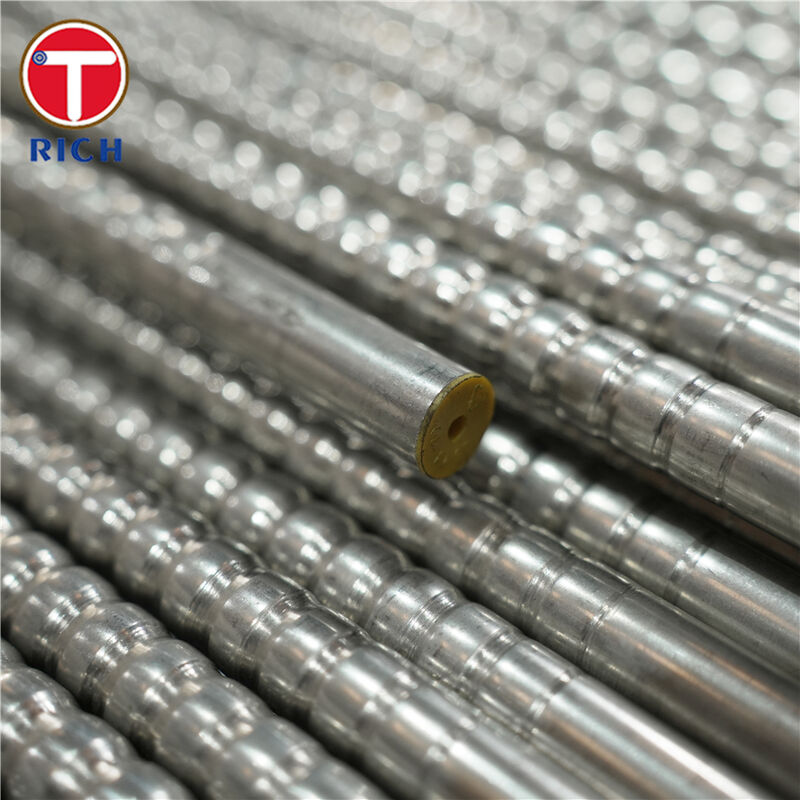

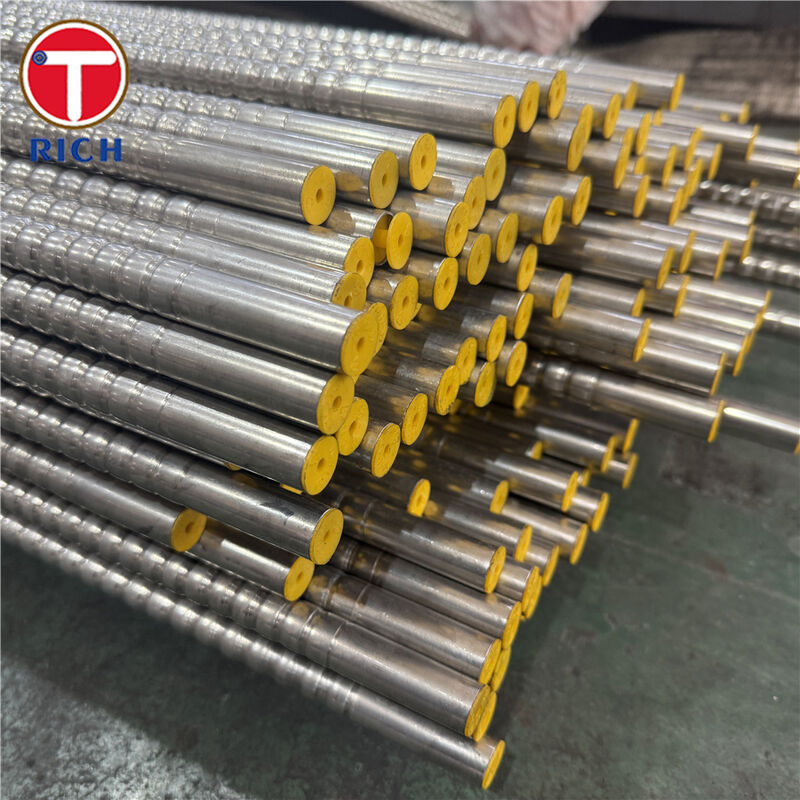

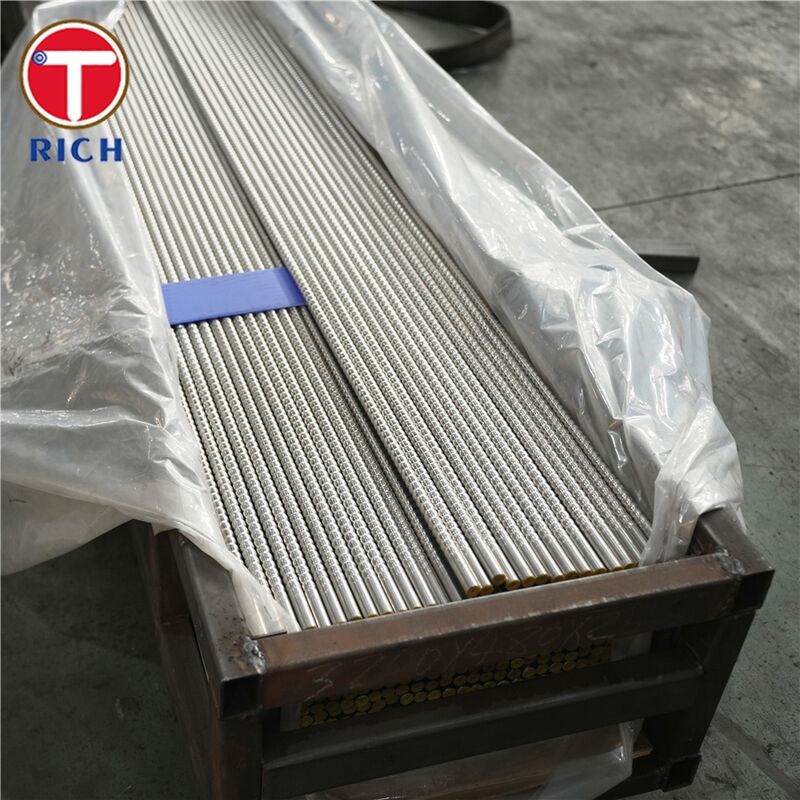

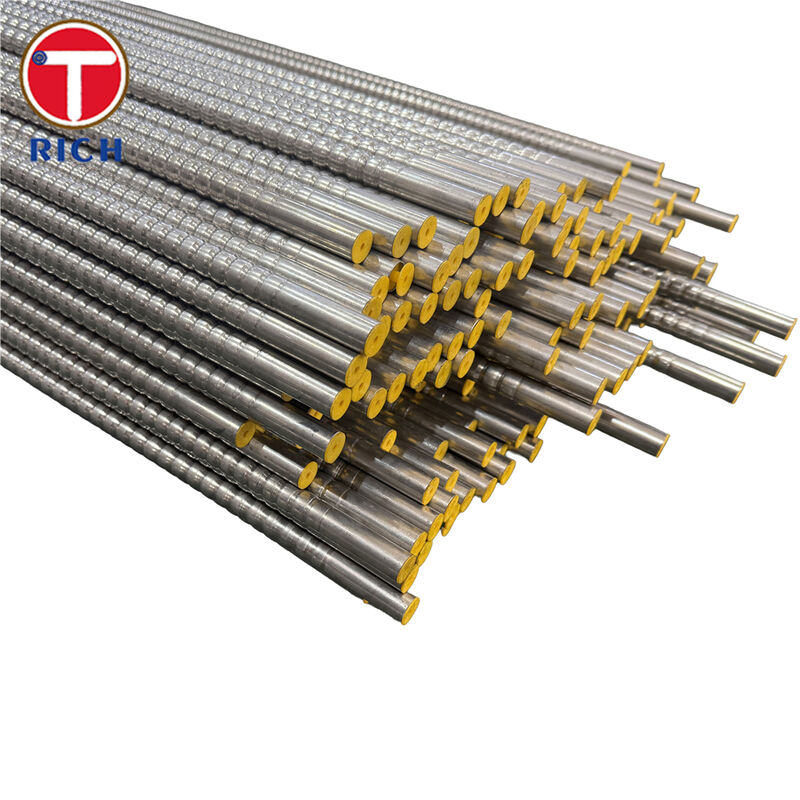

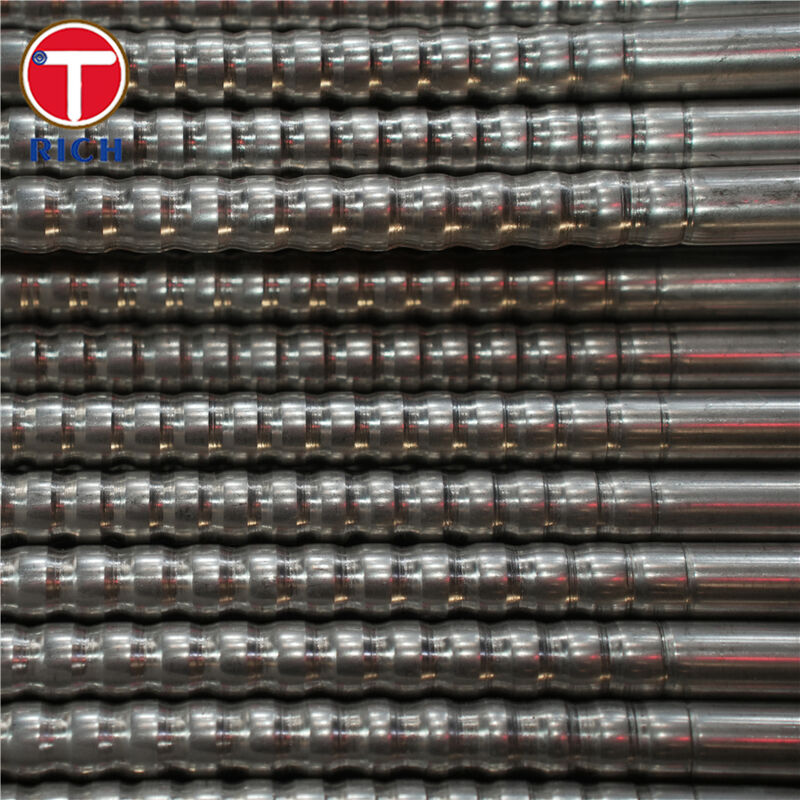

الأنابيب المموجة من الفولاذ المقاوم للصدأ أنابيب موجة صلبة لخدمة الغاز مع درجة المبادل الحراري ومقاومة التآكل
تفاصيل المنتج
أنابيب الفولاذ المقاوم للتآكل
,أنبوب الفولاذ المقاوم للصدأ من نوع المبادل الحراري
,أنبوب موجة جامدة أنبوب فولاذي دقيق
أنابيب مبادل حراري مموجة من الفولاذ المقاوم للصدأ (أنبوب موجة صلب) لخدمة الغاز
المادة
هذا المنتج عبارة عن أنبوب فولاذي مقاوم للصدأ مموج وصلب (أنبوب موجة) من درجة مبادل حراري مصنوع من أنابيب فولاذية مقاومة للصدأ غير ملحومة (أو ملحومة، إذا تم تحديد ذلك) ثم يتم تشكيلها بتجاعيد حلزونية/حلقية لتعزيز نقل الحرارة. إنه ليس خرطومًا مموجًا مرنًا للأنابيب أو تعويض الحركة.
تشمل خيارات المواد الشائعة ASTM A213 TP304/TP304L/TP316/TP316L/TP321، والتي يتم تحديدها بناءً على مخاطر التآكل (الكلوريدات)، ودرجة حرارة التشغيل، ومتطلبات التصنيع.
المواصفات
-
نوع الأنبوب: مموج صلب (حلزوني أو حلقي)، لحزم أنابيب المبادلات الحرارية
-
معيار الأنبوب الأساسي (نموذجي): ASTM A213 (غير ملحوم) / بدائل ملحومة اختيارية عند الطلب
-
نطاق القطر الخارجي (نموذجي): 6–127 مم (قابل للتخصيص؛ يتماشى مع نطاقات توريد A213 الشائعة)
-
سمك الجدار (نموذجي): 0.4–12.7 مم (قابل للتخصيص)
-
هندسة التموج: الملعب، العمق، زاوية اللولب، ونصف قطر القمة مصممة خصيصًا للخدمة (نقل الحرارة مقابل انخفاض الضغط)
-
حالة التسليم: محلول صلب / مخلل أو صلب لامع؛ أطوال مستقيمة أو حسب المواصفات
الميزات الرئيسية
-
أداء أعلى لنقل الحرارة عن طريق تعطيل الطبقة الحدودية الحرارية وتحسين الخلط بالقرب من الجدار
-
إمكانية تصميم مبادل مضغوط (نفس الخدمة بمساحة أقل، أو خدمة أعلى في نفس الحيز)
-
صلابة صديقة للهندسة لصفائح الأنابيب والحواجز وتجميع الحزم (على عكس الخراطيم المرنة)
-
خيارات المواد للتحكم في درجة الحرارة والتحسس (على سبيل المثال، 304L/316L منخفض الكربون؛ 321 مستقر)
مزايا شركتنا
-
هل سيحسن التموج حقًا نقل الحرارة؟
نعم - تزيد الأنابيب المموجة من الاضطراب بالقرب من الجدار ويمكن أن ترفع بشكل كبير معاملات نقل الحرارة مقابل الأنابيب الملساء. -
ماذا عن انخفاض الضغط - هل سيصبح مرتفعًا جدًا؟
تتضمن الأنابيب المحسنة دائمًا مفاضلة بين نقل الحرارة وانخفاض الضغط، لذلك نقوم بتصميم درجة/عمق التموج لمطابقة ΔP المسموح به. -
هل يزيد التموج من خطر الاهتزاز في حزم الأنابيب؟
اهتزاز الحزمة هو مصدر قلق معروف في الغلاف والأنبوب. يمكن لتصميمات مبادلات الأنابيب المموجة تحقيق نقل حرارة أفضل وتقليل اهتزاز حزمة الأنابيب في تكوينات معينة. -
هل هذا خرطوم مموج مرن؟
لا - هذا أنبوب مبادل حراري صلب مخصص للتركيب الثابت في المبادلات (صفائح الأنابيب/الحواجز). -
كيف تضمن الموثوقية والاتساق؟
-
يتم إنتاج الأنبوب الأساسي وفقًا لمعايير الأنابيب المعترف بها (نموذجي: ASTM A213)
-
اختبار التيار الدوامي / UT، PMI، الفحص الأبعاد، واختبار تسرب الماء/الهواء اختياريًا لكل متطلبات المشروع
-
فحص هندسة التموج (الملعب/العمق)، بالإضافة إلى ضوابط عملية التشكيل لتجنب الترقق بما يتجاوز الحدود المتفق عليها
التركيب الكيميائي
| الدرجة | C (كحد أقصى) | Mn (كحد أقصى) | P (كحد أقصى) | S (كحد أقصى) | Si (كحد أقصى) | Cr | Ni | Mo | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–11.0 | — | — |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–12.0 | — | — |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 | — |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0–19.0 | 9.0–12.0 | — | 5(C+N)–0.70 |
الخصائص الميكانيكية
| الدرجة | قوة الشد (الحد الأدنى) | قوة الخضوع (الحد الأدنى) | الاستطالة (الحد الأدنى) | الصلابة (الحد الأقصى) |
|---|---|---|---|---|
| TP304 | 515 ميجا باسكال | 205 ميجا باسكال | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 ميجا باسكال | 170 ميجا باسكال | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 ميجا باسكال | 205 ميجا باسكال | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 ميجا باسكال | 170 ميجا باسكال | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 ميجا باسكال | 205 ميجا باسكال | 35% | 192 HBW / 200 HV / 90 HRB |
المعايير ASTM: ASTM A213
-
EN: EN 10216-5
-
GOST: تستخدم طلبات الأنابيب الفولاذية المقاومة للصدأ الشائعة درجات مثل 12X18H10T
-
JIS: JIS G3463
-
GB: GB/T 13296
مجالات التطبيق
الصناعات النموذجية: مبردات/سخانات الغاز، المكثفات، المبخرات، المسترجعون، واستعادة حرارة النفايات
أين تستخدم: مبادلات الأنبوب داخل الأنبوب، حزم الغلاف والأنبوب (عندما يسمح ΔP)، وترقيات الخدمة المدمجة بدون زعانف
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
س: كم من الوقت هو وقت التسليم الخاص بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا بحاجة إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع=2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
