مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
حوض زعانف مجعد

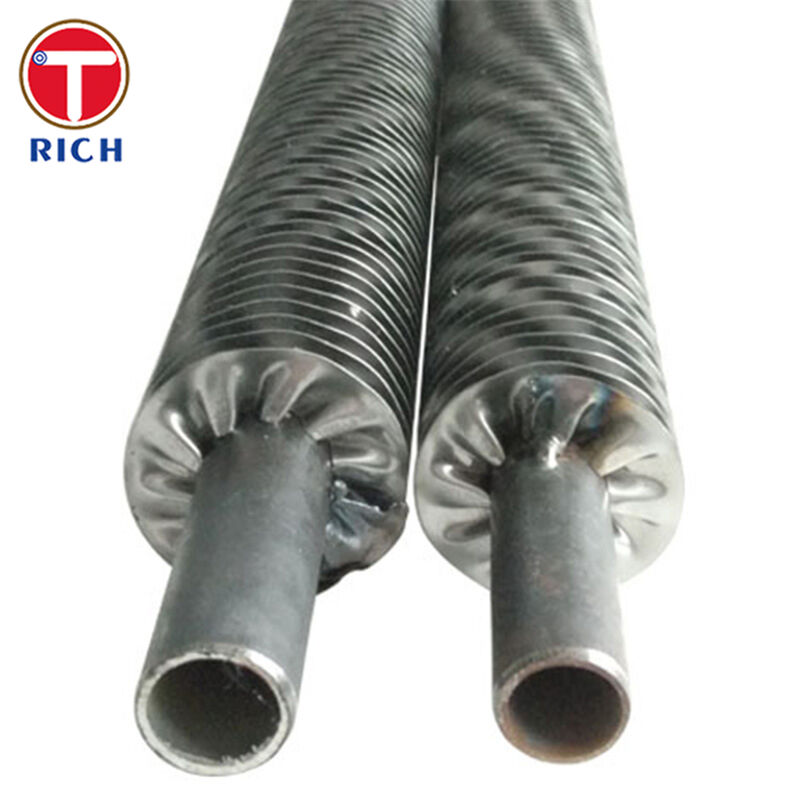

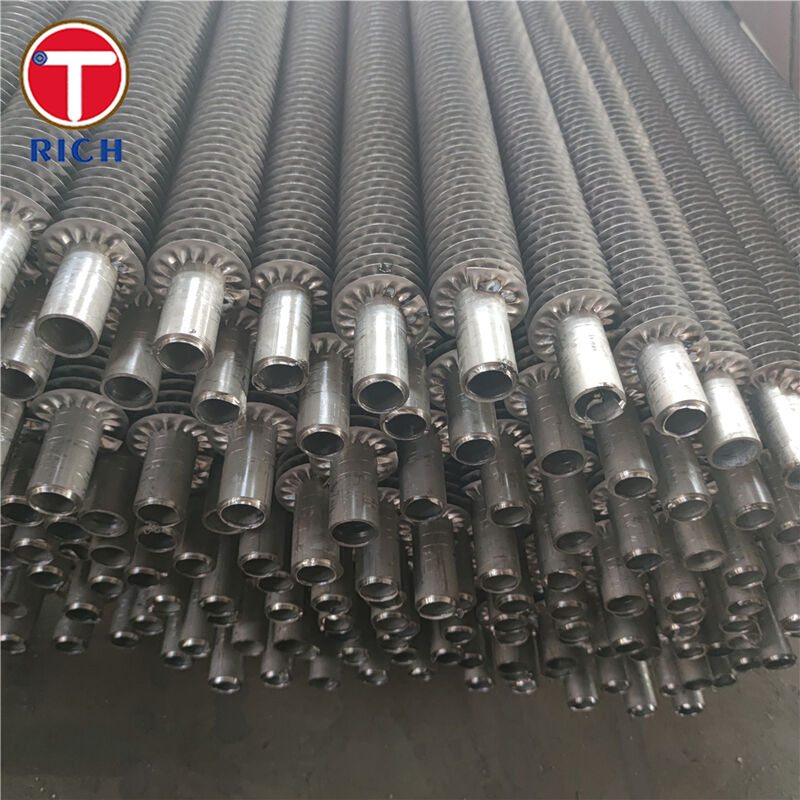

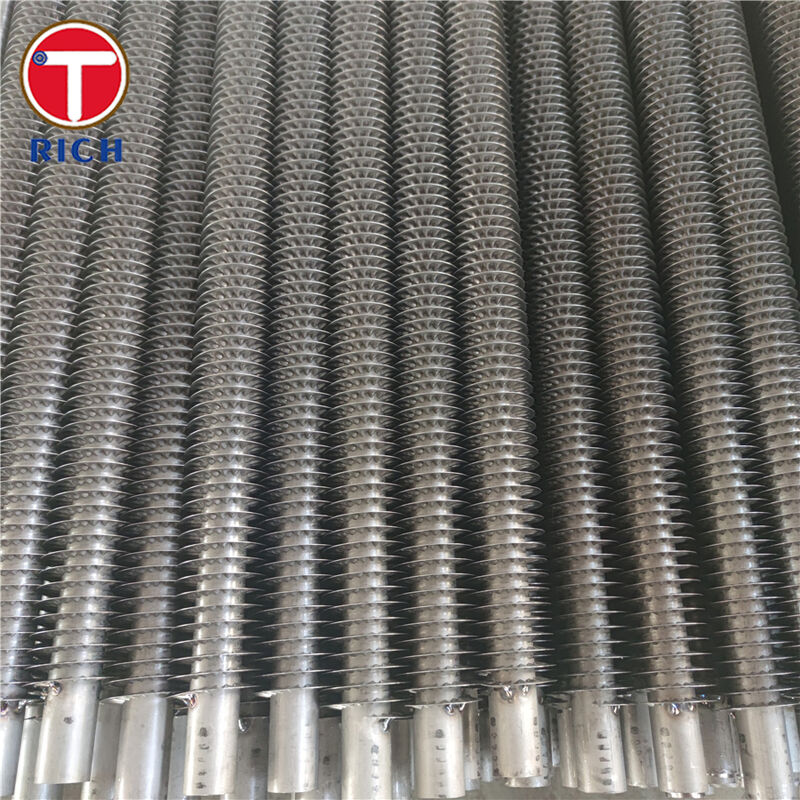

أأنبوب زعنفة مجعد(وتسمى أيضًا أجرح التوتر الحلزوني / أنبوب الزعانف المشكل على البارد) عبارة عن أنبوب نقل الحرارة حيث أيتم جرح شريط الزعانف المعدنية بشكل حلزوني تحت شد متحكم فيهعلى أأنبوب القاعدة. يتم تشكيل شريط الزعانف مسبقًا لتوسيع "قدم" التلامس، ثم يتم قفله ميكانيكيًا على سطح الأنبوب (مع تثبيت النهاية مثل اللحام بالمسمار/العلامة أو اللحام النقطي اعتمادًا على التصميم).
خيارات المواد المشتركة (قابلة للتخصيص):
الأنبوب الأساسي:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب، النحاس، التيتانيوم، الفولاذ المقاوم للصدأ على الوجهين، سبائك النيكل (حسب المشروع).
شريط الزعانف:الألومنيوم، النحاس، الكربون الصلب، الفولاذ المقاوم للصدأ.
النطاقات النموذجية القابلة للتكوين (الأبعاد النهائية لكل رسم/ورقة بيانات):
القطر الخارجي للأنبوب الأساسي:15.88-219.00 ملم
سمك جدار الأنبوب الأساسي:≥ 1.00 ملم
طول الأنبوب:500-15000 ملم
سمك الزعنفة:0.15-2.00 ملم
ارتفاع الزعنفة:6.0-25.40 ملم
كثافة الزعانف/الملعب:3–11 FPI (نموذجي)
نهايات عارية:كما هو مطلوب (لللف أو اللحام أو التشفيه أو وصلات الأنابيب إلى الأنابيب)
أداء معزز للجانب الهوائي:تعمل الزعانف المجعدة على زيادة الاضطراب وتحسين فعالية نقل الحرارة من جانب الهواء.
رابطة ميكانيكية موثوقة:تعمل الزعانف المُشكَّلة مسبقًا على زيادة منطقة التلامس؛ يتم تأمين أطراف الزعانف لتثبيت الغلاف.
مقاومة ميكانيكية جيدة:مناسب لمبردات الهواء ومبادلات الأنابيب ذات الزعانف حيث يكون الاهتزاز وقوة التعامل أمرًا مهمًا.
قناة تدفق الهواء النظيفة:يساعد تصميم الملعب الموحد على تقليل تراكم الرماد/الغبار ويدعم سهولة الصيانة.
مكاسب مساحة السطح فعالة من حيث التكلفة:يزيد من مساحة السطح الخارجي دون الانتقال إلى إنشاءات ذات زعانف ملحومة أثقل (تعتمد على المشروع).
1) "هل ستخفف الزعانف بمرور الوقت؟"
نحن نستخدم السيطرةعملية لف التوترمع أقاعدة زعانف مشكلة مسبقًالزيادة مساحة التلامس، ونهايات الزعانفمؤمن (علامة/مسمار/بقعة ثابتة كما هو محدد)لتحقيق الاستقرار في التفاف للخدمة والنقل.
2) "ما هي درجة الحرارة المناسبة لهذا النوع من الزعانف؟"
عادة ما يتم وضع أنابيب الزعانف المجعدة / الحلزونية ذات جرح التوترواجب درجة حرارة معتدلة(الحد المعلن النموذجي هوما يصل إلى ~ 120 درجة مئوية، اعتمادا على التكوين والمواد). بالنسبة للخدمة ذات درجة الحرارة المرتفعة أو التدوير الحراري الشديد، يمكننا اقتراح إنشاءات زعانف بديلة (على سبيل المثال، أنواع الزعانف المدمجة أو الملحومة) أثناء الاختيار.
3) "كيف يمكنني اختيار مواد الأنابيب والزعانف الأساسية للتآكل؟"
نحن ندعم مجموعات متعددة من المواد - الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، والمزيد - حتى تتمكن من مطابقتهاالتآكل من جانب العملية(أنبوب القاعدة) والتآكل الجانبي المحيط(مادة الزعانف) إلى بيئة التشغيل الحقيقية.
4) "هل يمكن أن تتسخ بسهولة في الهواء المغبر؟"
يمكن توفير هندسة الزعانف المجعدةالملعب موحدوملامح زعانف عملية لتقليل سد الغبار والمساعدة في الحفاظ على مسارات تدفق الهواء صالحة للخدمة.
5) "هل تقدمون وثائق التفتيش وإمكانية التتبع؟"
يمكننا توفيرإن 10204 3.1 / 3.2شهادة المواد والدعمتفتيش طرف ثالثحيثما يتطلبه مشروع ITP.
6) "هل يناسب هذا ممارسة شراء مبردات الهواء للمصفاة/البتروكيماويات؟"
بالنسبة لمشاريع مبردات الهواء الخاصة بالنفط والغاز، فإن المشتريات تتماشى عادةً معأبي 661متطلبات؛ يمكننا توفير الأنابيب ذات الزعانف كجزء من حزمة الوثائق الشاملة المتوافقة مع سير عمل شراء المبادل الحراري المبرد بالهواء.
| الصف (الاستخدام النموذجي) | ج | سي | من | ص | س | كر | ني | شهر |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 (أنبوب المبادل الحراري CS) | 0.06-0.18 | — | 0.27-0.63 | .035.035 | .035.035 | — | — | — |
| ASTM A192 (غلاية CS / خدمة الضغط العالي) | 0.06-0.18 | .250.25 | 0.27-0.63 | .035.035 | .035.035 | — | — | — |
| ASTM A210 Gr.A1 (غلاية CS / أنبوب التسخين الفائق) | .20.27 | .10.10 | .90.93 | .035.035 | .035.035 | — | — | — |
| ASTM A213 TP304 (أنبوب المبادل الحراري SS) | .080.08 | .001.00 | .002.00 | .00.045 | .030.030 | 18.0-20.0 | 8.0-11.0 | — |
| ASTM A213 TP316L (أنبوب المبادل الحراري SS) | .035.035 | .001.00 | .002.00 | .00.045 | .030.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 |
| درجة | قوة الشد (دقيقة) | قوة الخضوع (دقيقة) | استطالة (دقيقة) | الصلابة (الحد الأقصى) |
|---|---|---|---|---|
| أستم A179 | 325 ميجا باسكال | 180 ميجا باسكال | 35% | — |
| أستم A192 | 325 ميجا باسكال | 180 ميجا باسكال | 35% | 137 إتش بي / 77 إتش بي |
| أستم A210 Gr.A1 | 415 ميجا باسكال | 255 ميجا باسكال | 30% | — |
| أستم A213 TP304 | 515 ميجا باسكال | 205 ميجا باسكال | 35% | 192 غ.ب |
| أستم A213 TP316L | 485 ميجا باسكال | 170 ميجا باسكال | 35% | 90 ريال |
ASTM / ASME (خيارات الأنبوب الأساسي النموذجي):أستم A179، أستم A192، أستم A210، أستم A213 (غير القابل للصدأ).
ممارسة مبرد الهواء / المبادل:API 661 (يشيع استخدامه للمبادلات الحرارية المبردة بالهواء في المصافي).
EN (المعادلات الشائعة):EN 10216 (أنابيب غير ملحومة لأغراض الضغط)، EN 10217 (أنابيب ملحومة لأغراض الضغط)، شهادة EN 10204 3.1/3.2.
GOST (المعادلات المشتركة):GOST 8732/8734 (أنابيب الصلب غير الملحومة)، GOST 9941 (الأنابيب غير الملحومة غير القابل للصدأ).
JIS (المعادلات الشائعة):JIS G3461 / G3462 (أنابيب الغلايات والمبادلات الحرارية)، JIS G3459 (أنابيب الفولاذ المقاوم للصدأ).
غيغابايت (المعادلات المشتركة):GB/T 3087 (أنابيب الغلايات)، GB/T 5310 (أنابيب الغلايات ذات الضغط العالي)، GB/T 8163 (أنابيب فولاذية غير ملحومة لخدمة السوائل)، GB/T 14976 (أنابيب غير ملحومة مقاومة للصدأ لنقل السوائل).
تطبيق واسع:مبردات الهواء والمبادلات الحرارية ذات الأنبوب الزعانف حيث يكون الوسط الخارجي هو الهواء/الغاز ويحتاج إلى مساحة سطحية إضافية.
حيث يتم استخدامه ضمن تلك المجالات:
مبردات الهواء للمصفاة/البتروكيماويات:حزم الأنابيب للمبادلات الحرارية المبردة بالهواء بما يتوافق مع ممارسات الشراء الشائعة.
المجففات والمشعات والسخانات:المقاطع ذات الزعانف لتعزيز انتقال الحرارة بالحمل الحراري على الجانب الهوائي.
تبريد الزيت وملفات التبريد الصناعية:نوى الأنبوب ذات الزعانف المستخدمة في وحدات التبريد والواجبات المماثلة في جانب الهواء.
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون،
هو حسب الكمية.
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
