مكان المنشأ:
تشجيانغ/الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001 ISO 14001 TS16949
رقم الموديل:
SAE1010

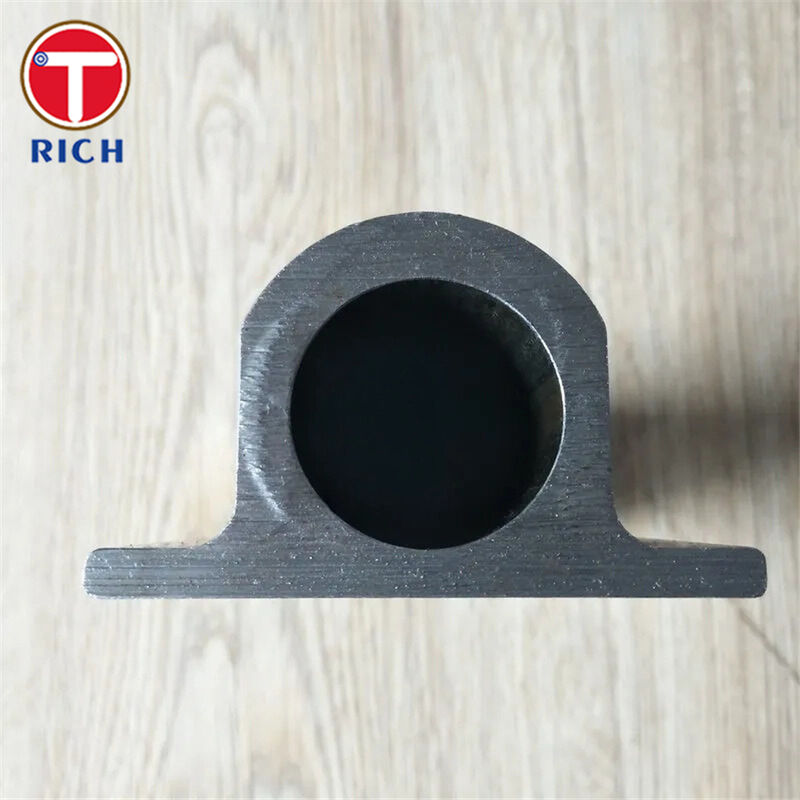

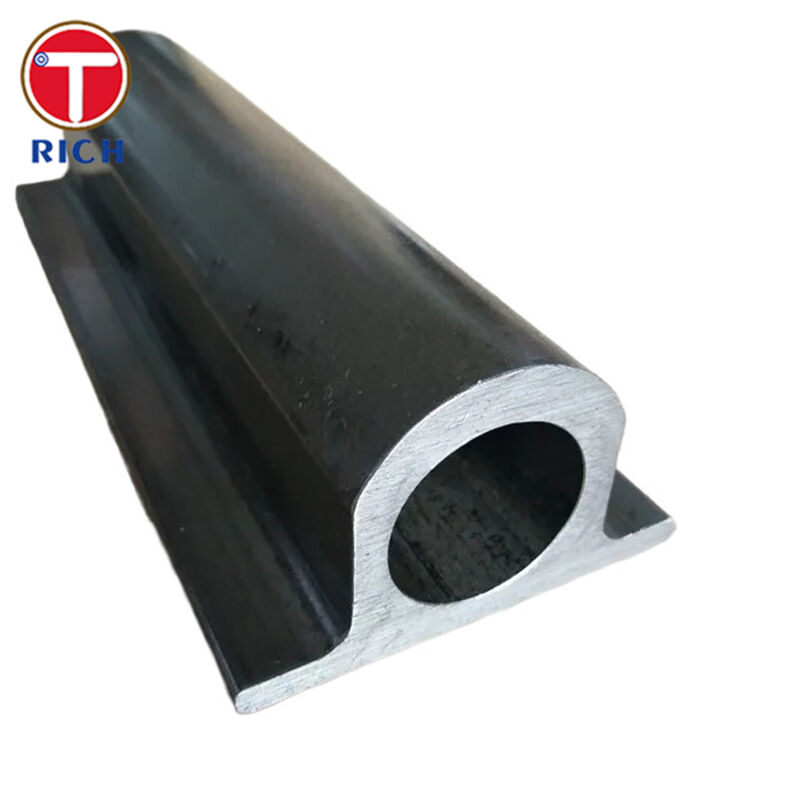

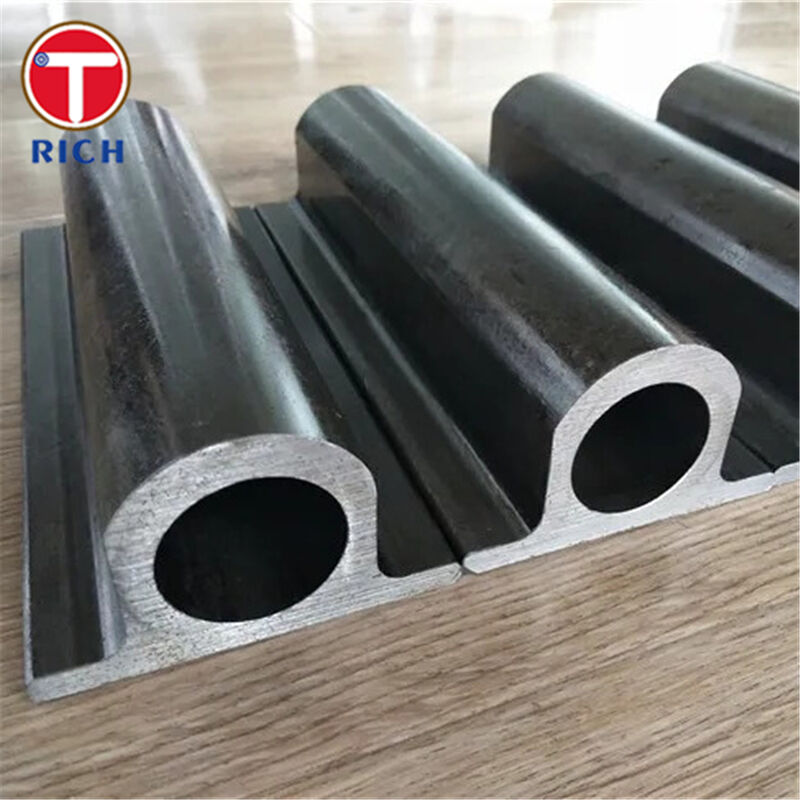

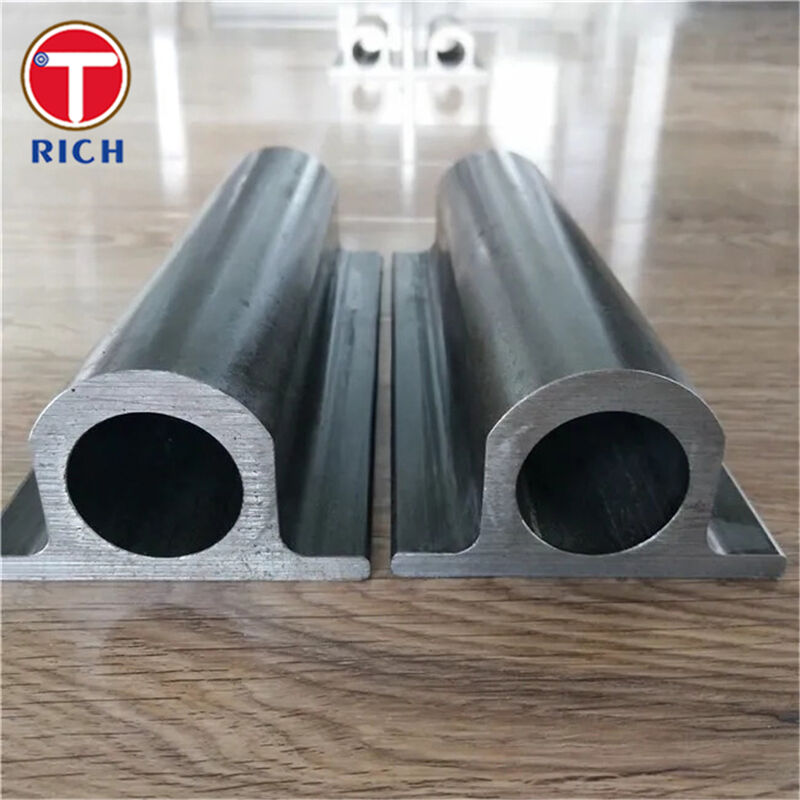

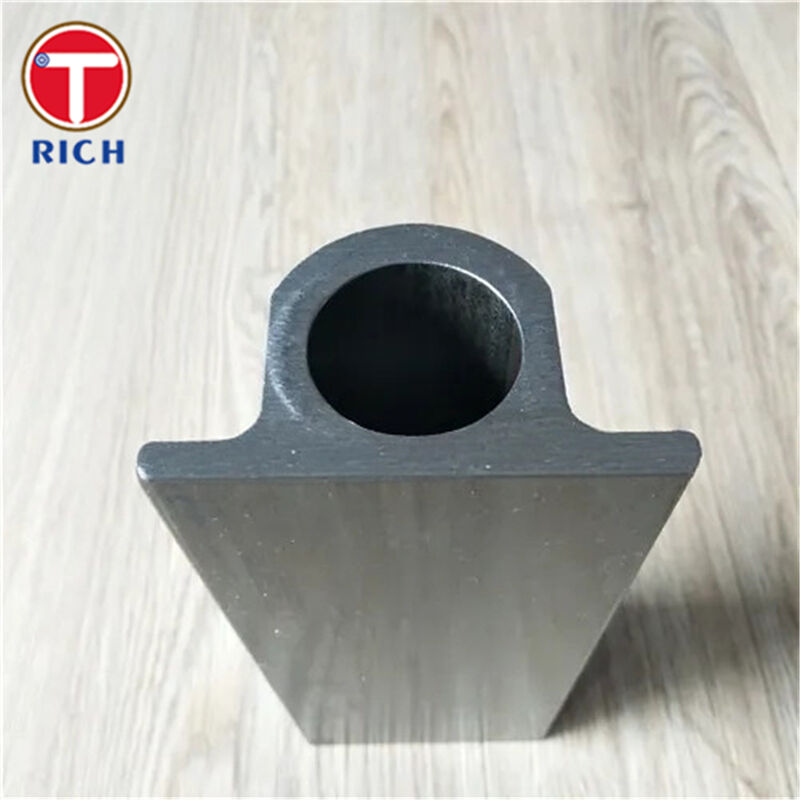

هذا المنتج هوالدقة أنابيب الصلب غير الملحومة المسحوبة على الباردالمصنعة فيΩ (أوميغا) / شكل خاصلخدمة الغلايات ونقل الحرارة.
يتم إنتاجه عادة منSAE 1010 فولاذ منخفض الكربون، وهي الدرجة المعروفةقابلية تشكيل باردة ممتازة، وقابلية لحام مستقرة، وأداء ثابت بعد العمل البارد وتخفيف الضغط/التليينمما يجعلها مناسبة للأنابيب الدقيقة.
نوع الأنبوب:رسم سلس ودقيق على البارد (شكل جانبي/شكل أوميغا تم تشكيله بواسطة أدوات مخصصة)
حساب تعريفي:أوميغا (أحادية Ω)، أوميغا مزدوجة، أو ملف تعريف مخصصحسب الرسم
نطاق الحجم:مخصصة (عادةً ما يتم تصميم الأنابيب الجانبية وفقًا للعرض والارتفاع وسمك الجدار المحدد حسب الرسم)
طول:طول عشوائي أو ثابت (يتم توفيره عادةً حتى 12 مترًا تقريبًا لأنابيب الغلاية، وفقًا لقدرة المطحنة والنقل)
حالة التسليم (نموذجي):مسحوب على البارد + معالج بالحرارة / مطبيع / مخفف للضغط حسب المعيار والخدمة
حالة السطح:خالٍ من القشور / مؤكسد قليلاً مسموح به وفقًا للمواصفات؛ مخلل / مزيت أو مطلي اختياري للتخزين
التفتيش (نموذجي):التحليل الكيميائي، اختبار الشد، فحوصات الأبعاد؛ اختبار NDT (تيار إيدي/UT) اختياري واختبار ضيق التسرب اعتمادًا على المعيار الحاكم وأمر الشراء
دقة ملف التعريف الدقيقمن الرسم البارد (التحكم الدقيق في الأبعاد والتكرار المستقر)
بناء سلسمن أجل سلامة الجدار الموحدة والموثوقية في خدمة ركوب الدراجات بالضغط/الحراري
أداء تصنيع ممتاز(الثني/التشكيل، التوافق مع اللحام، التصنيع الثانوي عند الحاجة)
هندسة صديقة لنقل الحرارة: يتم استخدام التشكيلات الجانبية على طراز أوميغا على نطاق واسع حيث يدعم التشكيل الجانبي المدمج تصميمات تجميعات التبادل الحراري/الغلايات
الامتثال القائم على المعايير: الخصائص الكيميائية/الميكانيكية والاختبارات المتوافقة مع المواصفات الرئيسية للغلايات والأنابيب
1) "هل ستكون أبعاد الملف الشخصي متسقة عبر الدُفعات؟"
نعم، لقد تم اختيار الرسم البارد خصيصًا لتحقيقهدقة الأبعاد العالية والتكرار. نحن نتحكم في تآكل الأدوات، ونقوم بإجراء فحص الأبعاد أثناء العملية، ويمكننا تقديم ذلكالمادة الأولى + تقارير قياس الدفعةعند الطلب.
2) "كيف يمكنك التأكد من إحكام التسرب والسلامة الداخلية لخدمة الغلايات؟"
نحن نتبع أطر الاختبار القياسية الأنبوبية التي تتضمن عادةًالاختبار الهيدروستاتيكي أو الاختبار الكهربائي غير المدمر المعتمد، بالإضافة إلى الفحص الاختياري بالموجات فوق الصوتية/التيار الدوامي اعتمادًا على الطلب والمعايير.
3) "ماذا عن المعالجة الحرارية بعد السحب البارد - هل سيكون الأنبوب قاسيًا/هشًا جدًا؟"
المعالجة الحرارية المناسبة هي جزء من العملية. نختار حالة التسليم (+N / ملدن / تخفيف الضغط) لتتناسب مع الخدمة والمعيار المختار.
4) "فشل أنابيب الغلايات - كيف تقلل المواد وضمان الجودة من المخاطر؟"
تشمل برامج تشغيل فشل أنبوب الغلاية الشائعةارتفاع درجة الحرارة/الزحف، والتآكل، والرواسب التشغيلية; يعد اختيار المواد والمعالجة الحرارية الصحيحة والتحكم في حالة السطح والفحص من أدوات التخفيف الرئيسية. نحن ندعم التطبيقات من خلال درجات الحرارة التي يمكن تتبعها، والكيمياء الخاضعة للرقابة، وخيارات الفحص المتوافقة مع هذه المخاطر.
5) "هل يمكنك توفير إمكانية التتبع والتوثيق الكامل لعمليات التدقيق؟"
نعم - عند الطلب نقدمهاإمكانية تتبع رقم الحرارة، وشهادات MTC/التفتيشوسجلات الاختبار المتوافقة مع مواصفات الأنبوب الحاكم وأمر الشراء.
| الصف / قياسي | ج | من | سي | ص | س |
|---|---|---|---|---|---|
| ساي 1010 (ساي J403) | 0.08-0.13 | 0.30-0.60 | — | .00.040 | .050.050 |
| أستم / أسم A179 / سا-179 | 0.06-0.18 | 0.27-0.63 | — | .035.035 | .035.035 |
| أستم / أسم A192 / سا-192 | 0.06-0.18 | 0.27-0.63 | .250.25 | .035.035 | .035.035 |
| إن 10216-2 P235GH (1.0345) | .160.16 | .21.20 | .30.35 | .00.025 | .0.02 |
| جيس G3461 STB340 | .180.18 | 0.30-0.60 | .30.35 | .035.035 | .035.035 |
القيم المحددة النموذجية في درجة حرارة الغرفة؛ يمكن أن تختلف المتطلبات حسب سمك الجدار وقطعة الاختبار والإصدار القياسي.
| الصف / قياسي | قوة الشد (ميغاباسكال) | قوة الخضوع (ميجا باسكال) | استطالة (٪) |
|---|---|---|---|
| أستم / أسم A179 / سا-179 | ≥325 | ≥180 | ≥35 |
| أستم / أسم A192 / سا-192 | ≥325 | ≥180 | ≥35 |
| إن 10216-2 P235GH | 360-500 | ≥235 (ر ≥ 16 مم) | ≥25 |
| جيس G3461 STB340 | ≥340 | ≥175 | عادةً ≥27–35 (بواسطة OD/قطعة اختبار) |
| GB 3087 الصف 10 | 335-475 | ≥205 (ر ≥ 16 مم) | ≥24 |
أستم / أسم
أستمA179 / أسم SA179
أستمA192 / ASME SA-192
أستمA450/A450M
إن
إن 10216-2(على سبيل المثال، P235GH)
إن 10305-1(أنابيب دقيقة مرسومة على البارد)
جيس
جيس G3461(على سبيل المثال، STB340)
غيغابايت
جيجابايت/ت 3087(أنابيب غلايات الضغط المنخفض والمتوسط)
غوست
غوست 8734(أنابيب غير ملحومة مشكلة على البارد/مسحوبة على البارد)
غوست 8732(أنابيب غير ملحومة مشكلة على الساخن)
غوست 9567(أنابيب الصلب الدقيقة)
1) الغلايات وأجزاء الضغط
السخانات الفائقة / أسطح تسخين الغلايات
أنظمة أنابيب الغلايات ذات الضغط المنخفض والمتوسط
2) المبادلات الحرارية والمكثفات
المبادلات الحرارية الأنبوبية والمكثفات
3) الهندسة الدقيقة حيث يضيف أنبوب الملف الشخصي قيمة
التركيبات المخصصة، والأدلة، وقنوات الحماية، والفواصل، ومكونات التدفق/الهيكل ذات الأشكالداخل المعدات الحرارية - عندما يتطلب التصميم أملف تعريف Ω قابل للتكرارمع سمك جدار ثابت وسلوك تشكيل مستقر.
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون،
هو حسب الكمية.
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
