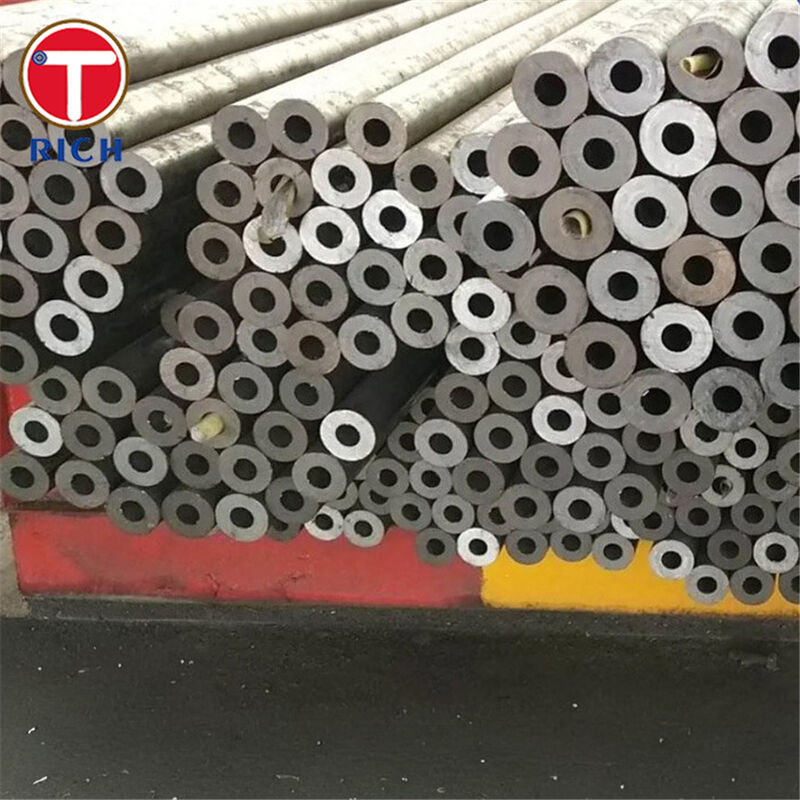

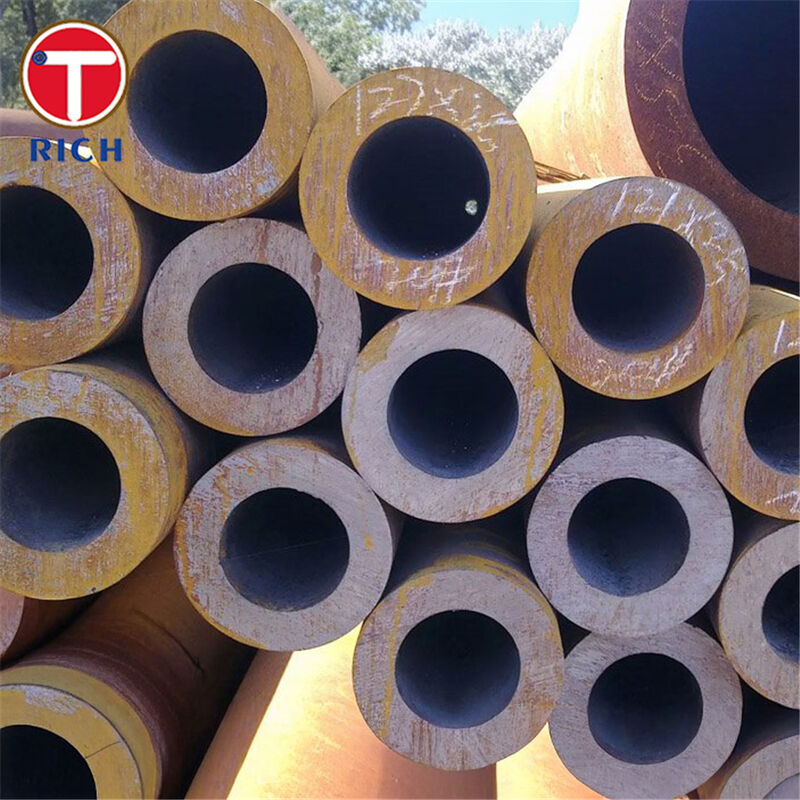

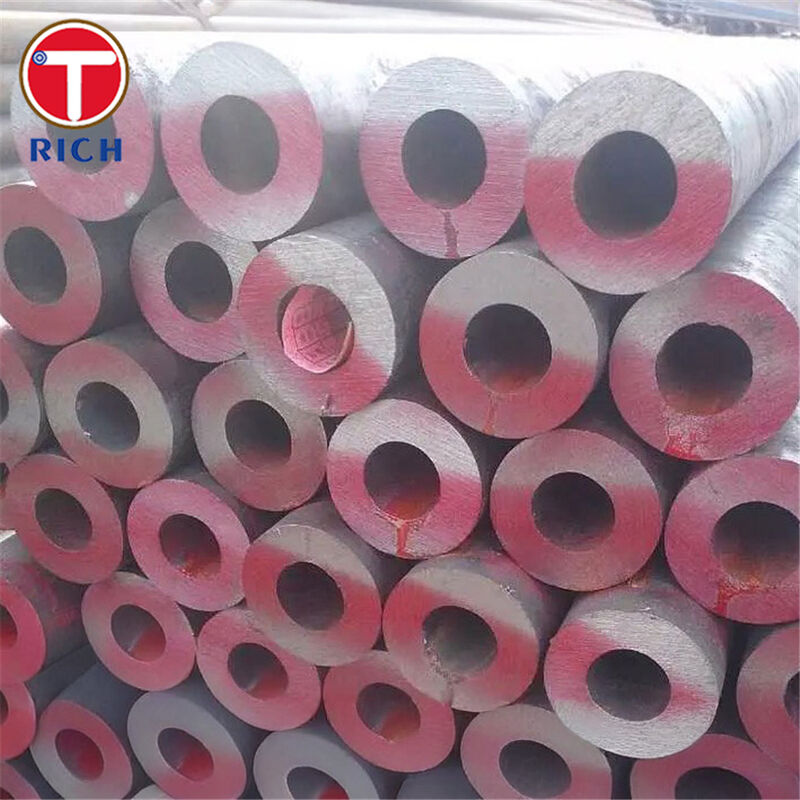

STKM 13A أنبوب الدقة السلسة ذات الجدران السميكة من الفولاذ الكربوني للهندسة الميكانيكية
تفاصيل المنتج
أنبوب فولاذي دقيق STKM 13A,أنبوب دقيق غير ملحوم ذو جدران سميكة,الهندسة الميكانيكية أنابيب الصلب الكربوني
,Thick-Walled Seamless Precision Tube
,Mechanical Engineering Carbon Steel Tube
STKM 13A أنبوب دقيق من الفولاذ الكربوني غير الملحوم (سميك الجدران) للهندسة الميكانيكية
المادة
STKM 13A هو أنبوب فولاذ كربوني بدرجة JIS مصمم للأجزاء الهيكلية للآلات والأجزاء الميكانيكية العامة. كأنابيب دقيقة غير ملحومة، يتم إنتاجه عادةً عن طريق الأنابيب غير الملحومة المشطوبة على الساخن متبوعة بالتشغيل على البارد (مثل السحب على البارد) لتحقيق دقة أبعاد محسنة وتشطيب سطحي واتساق - وهو أمر مهم بشكل خاص لمكونات تحمل الأحمال سميكة الجدران والأجزاء المكثفة في التشغيل الآلي.
يهدف التصميم الكيميائي النموذجي لـ STKM 13A إلى محتوى كربون معتدل لتحقيق توازن بين القوة والليونة وقابلية اللحام وقابلية التشغيل.
المواصفات
-
التصنيع: أنبوب غير ملحوم؛ يتم تحقيق التحجيم الدقيق عادةً عن طريق التشغيل على البارد (السحب على البارد / الدرفلة على البارد) اعتمادًا على التفاوت المطلوب وجودة السطح.
-
نطاق التوريد النموذجي (قابل للتخصيص):
-
القطر الخارجي (OD): 4–380 مم
-
سمك الجدار (WT): 0.5–25 مم
-
الطول: 3000–12000 مم (طول عشوائي / ثابت بالاتفاق)
-
-
التفاوت الأبعاد (مرجع مثال):
-
تفاوت OD: ±0.5 مم عندما يكون OD < 50 مم؛ ±1% عندما يكون OD ≥ 50 ممتفاوت WT: +0.6 / -0.5 مم عندما يكون WT < 4 مم؛ +15% / -12.5% عندما يكون WT ≥ 4 مم
-
شروط التسليم (متوفرة عند الطلب، نموذجية للأنابيب الدقيقة): +C / +LC / +SR / +A / +Nالميزات الرئيسية
-
-
احتياطي قوة الجدار السميك للأحمال الميكانيكية والصدمات والأجزاء المعرضة للإجهاد
هيكل غير ملحوم لتحسين قدرة الضغط والتوحيد مقارنة بالأنابيب الملحومة
-
أسطح جاهزة للدقة مناسبة للتشغيل الآلي والتحويل والحفر والترابط
-
خيارات المعالجة الحرارية المرنة (تخفيف الإجهاد / التلدين / التطبيع) لتتناسب مع احتياجات التشكيل والتشغيل الآلي
-
مزايا الشركة
-
“هل سيلبي الأنبوب التفاوتات الضيقة والتكرار للتشغيل الآلي باستخدام الحاسب الآلي؟”
نعم. عادةً ما يتم الانتهاء من الأنابيب الدقيقة عن طريق السحب على البارد، وهي عملية تستخدم خصيصًا لتحقيق تفاوتات أبعاد ضيقة واتساق أفضل للتشغيل الآلي اللاحق.
-
“هل تشطيب السطح جيد بما يكفي لتقليل تآكل الأدوات وتحسين أداء الإغلاق؟”
يمكننا توفير أنابيب دقيقة في حالات تسليم خاضعة للرقابة (مثل +SR، +A، +N). تتضمن مواصفات الأنابيب الدقيقة عادةً متطلبات جودة سطح عالية، وبالنسبة لعمليات تسليم الأنابيب الدقيقة معينة، يمكن التحكم في خشونة السطح لتحقيق أهداف على مستوى الميكرومتر (حسب المشروع). -
إذا كان تطبيقك هو الإغلاق الهيدروليكي (مثل الأجزاء الداخلية للأسطوانة)، فسنوصي بالطريق الصحيح (أنبوب دقيق ← الشحذ / التلميع بالبكرات إذا لزم الأمر) بناءً على Ra المطلوبة.
“كيف تتحقق من سلامة الأنبوب (NDT) والامتثال الميكانيكي؟”
نحن ندعم خطط الفحص التي تتضمن اختبار الشد واختبارات التشكيل (التسطيح / التوهج) عند الحاجة، بالإضافة إلى التيارات الدوامية أو تسرب التدفق المغناطيسي أو الاختبار بالموجات فوق الصوتية اعتمادًا على ملف تعريف المخاطر ومتطلبات المعايير الخاصة بالمشروع. -
“هل يمكنك توفير إمكانية التتبع وشهادات اختبار المطحنة للمشاريع الدولية؟”
نعم. يمكننا توفير حزم المستندات المتوافقة مع توقعات التجارة العالمية الشائعة (مثل إمكانية تتبع الحرارة / الدُفعات وممارسات MTC المستخدمة على نطاق واسع بموجب أطر EN 10204 عند الطلب). -
التركيب الكيميائي
الدرجة
النظام القياسي
| الخضوع / الإثبات (MPa) | Si | Mn | P | S | STKM 13A | JIS G 3445 |
|---|---|---|---|---|---|---|
| ≥215 | ≤0.35 | 0.30–0.90 | ≤0.040 | ≤0.040 | الدرجة | الدرجة |
| 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 | الدرجة | EN 10305-1 |
| ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 | GOST 1050 (التركيب المرجعي) | GOST 1050 (التركيب المرجعي) |
| 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.035 | ≤0.040 | GOST 1050 (التركيب المرجعي) | GOST 1050 (التركيب المرجعي) |
| 0.17–0.24 | 0.17–0.37 | 0.35–0.65 | ≤0.035 | ≤0.040 | الخصائص الميكانيكية | الدرجة |
حالة المثال
| الخضوع / الإثبات (MPa) | الشد (MPa) | الاستطالة (%) | STKM 13A | أنبوب (قائمة JIS) |
|---|---|---|---|---|
| ≥215 | ≥370 | ≥30 (L) / ≥25 (T) | 1020 (ASTM A519) | مطبيع (N) |
| 235 | 380 | 22 | E355 (EN 10305-1) | +N (مطبيع) |
| ≥355 | 440–570 | ≥22 | 20 (GB/T 3639) | +N (مطبيع) |
| 255 | 440–570 | 21 | Steel 20 (GOST) | بعد التطبيع |
| ≥245 | ≥410 | ≥25 | المعايير المطبقة (الاختيار حسب النظام) | JIS (اليابان): JIS G 3445 (درجات STKM لأنابيب الفولاذ الكربوني الهيكلية للآلات) |
ASTM (الولايات المتحدة الأمريكية): ASTM A519 (أنابيب ميكانيكية من الفولاذ الكربوني / السبائكي غير الملحومة)
-
EN (أوروبا): EN 10305-1 (أنابيب دقيقة غير ملحومة مسحوبة على البارد؛ شروط تسليم E355)
-
GOST (روسيا / رابطة الدول المستقلة): GOST 1050 (درجة مرجعية Steel 20)؛ الأنابيب مقترنة عادةً بمعايير أنابيب GOST ذات الصلة حسب متطلبات المشروع
-
GB (الصين): GB/T 3639 (أنابيب فولاذية دقيقة غير ملحومة؛ الدرجة 20)
-
مجالات التطبيق
-
الصناعات الأساسية
الهندسة الميكانيكية والآلات العامة
مكونات السيارات
-
المعدات الهيدروليكية والنيوماتية
-
التصنيع الذي يتطلب مخزونًا أنبوبيًا جاهزًا للتشغيل الآلي
-
أين يتم استخدامه
-
أكمام وأطواق هيكلية سميكة الجدران (مصنوعة من الأنبوب)
أكمام / فواصل / أطواق العمود، أجزاء مشغولة باستخدام الحاسب الآلي
-
إطارات ودعامات ميكانيكية عالية التحمل حيث يكون التوحيد مهمًا
-
مكونات المعدات الهيدروليكية (أجزاء تعتمد على الأنابيب؛ يتم تطبيق التشطيب الإضافي عند الحاجة إلى معرفة درجة الإغلاق)
-
-
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
س: كم من الوقت هو وقت التسليم الخاص بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا بحاجة إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع
=2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
