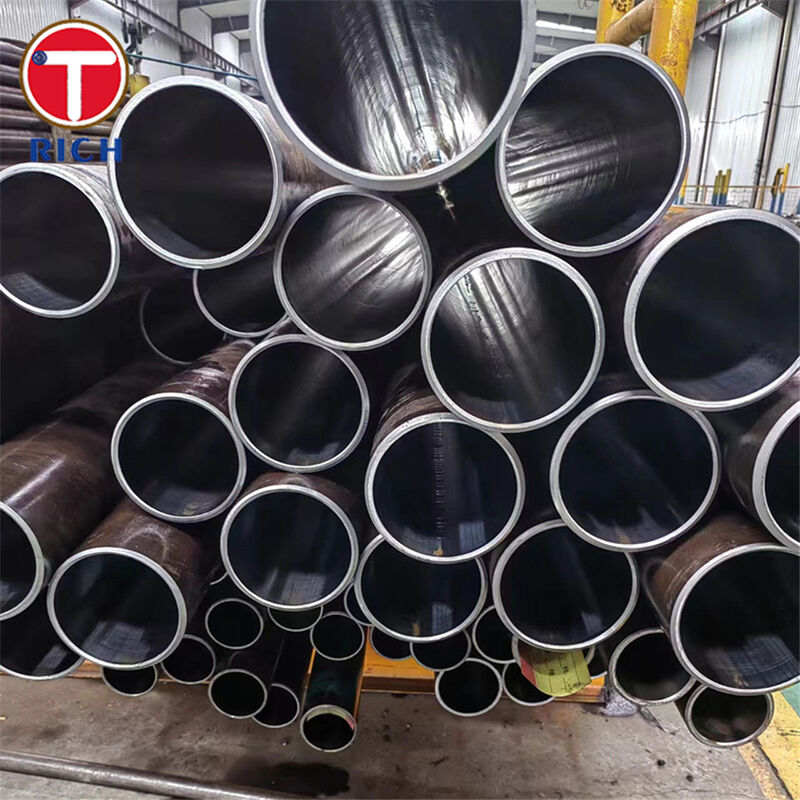

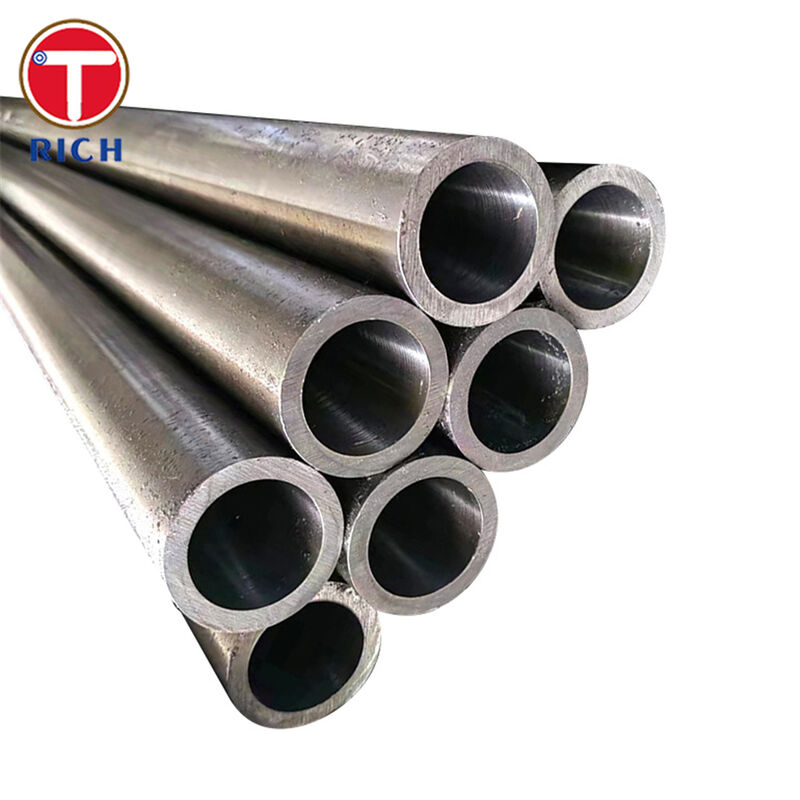

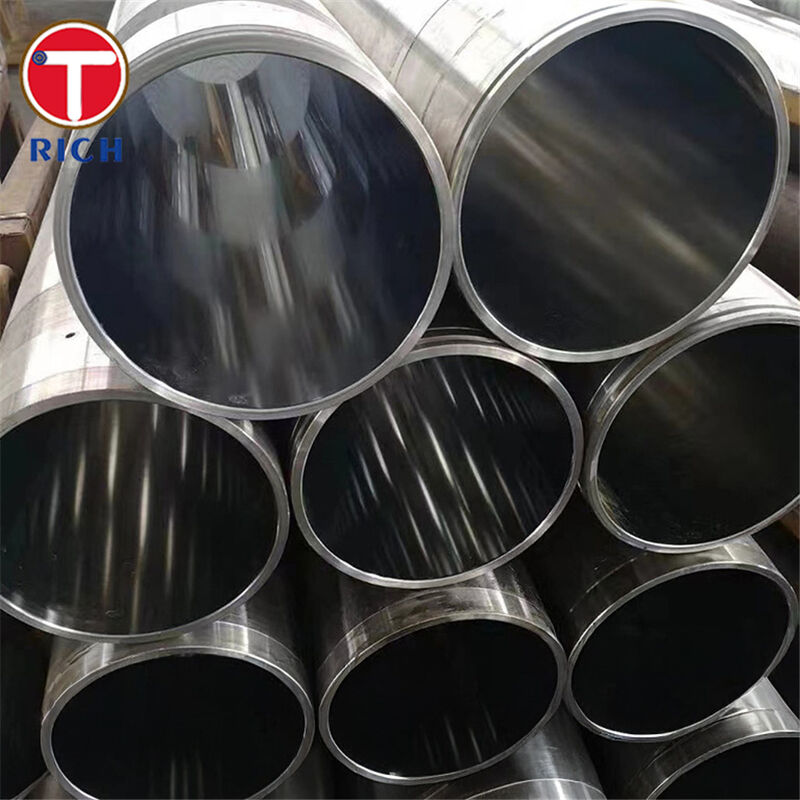

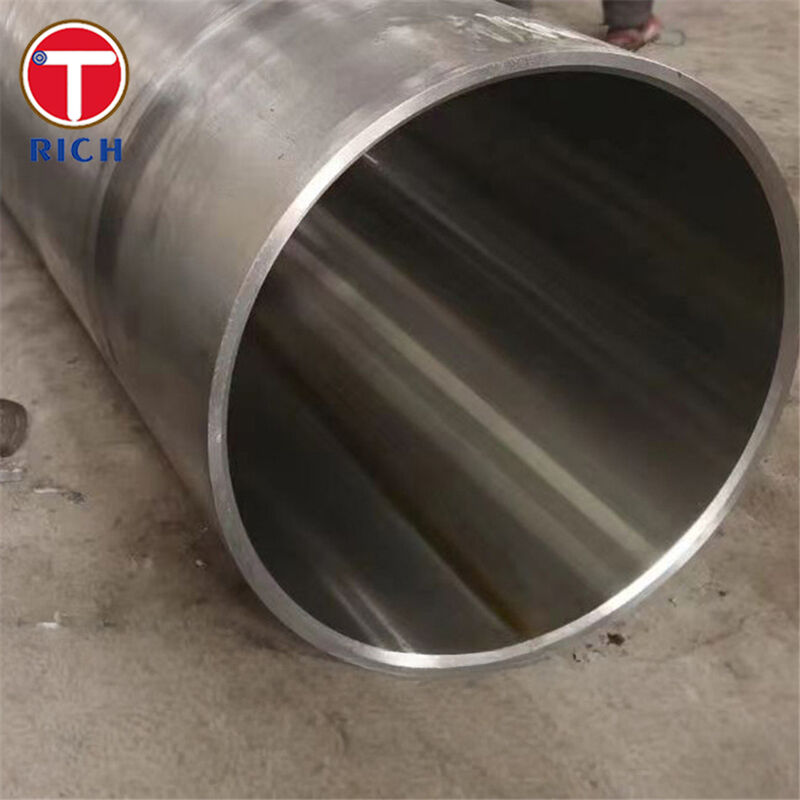

أنابيب أسطوانة هيدروليكية مطوية بدقة أنابيب خالية من الخياطة مسحوبة باردة مع تحمل ISO H8 / H9 ID و Ra max 0.40 μm لتطبيقات السيارات
تفاصيل المنتج
تطبيقات السيارات شحذ أنابيب الاسطوانة الهيدروليكية
,دقة تحمل معرف ISO H8/H9 غير الملحومة المسحوبة على البارد
,را ماكس 0.40 ميكرومتر أنبوب اسطوانة هيدروليكية
أنابيب الأسطوانة الهيدروليكية المزدوجة
المواد
أنابيب أسطوانة هيدروليكية مطوية هيأنبوب فولاذي دقيق مسحب باردوالذي يحتوي على قطر داخلي (ID)محكّمأومكسور وملصق بالرول (SRB)لتحقيق تساهلات قياسية ضيقة ومسطحة ناعمة جداً، وهو أمر حاسم للأسطوانات الهيدروليكية حيث تعتمد أداء الختم والاحتكاك وعمر الخدمة بشكل كبير على جودة ID.
وتشمل عائلات الصلب النموذجيةدرجات الدقة EN (E235 / E355),درجات الدقة DIN (St52)، وتصنيفات الأنابيب الميكانيكية من ASTM (SAE 1020 / 1025)، يتم اختيارها بناء على القوة المطلوبة، والقدرة على العمل، وأداء التعب.
المواصفات
-
عملية الأنبوب الأساسي:أنابيب ميكانيكية أو دقيقة بدون خياطة ، تم الانتهاء منها بارداً / تم سحبه بارداً ؛ تخفيف الإجهاد والحجم حسب الطلب.
-
المعالجة الداخلية:محكّم أو محكّم وملصق بالرول، عادةً إلىISO H8 / H9التسامح مع الهوية
-
النافذة النموذجية: OD Ø50 245 ملم,ID Ø40 ≈ 200 ملم(أحجام أخرى بالاتفاق)
-
خشونة السطح (ID):
-
الـ SRB:Ra max 0.30 ميكرومتر
-
محكمة:Ra max 0.40 ميكرومتر
-
-
المستقيمة (مثال إرشاد):الانحراف المحليأقصى 1 ملم / 1000 ملم.
-
إمدادات الطول:الطول العشوائي أو قطع الطول (تشمل برامج الأنابيب الهيدروليكية الشائعة ~ 5 8 م).
الخصائص الرئيسية
-
جاهزة للصناعة / جاهزة للتجميع:تحمّل ISO H8 / H9 ID و Ra المسيطر عليه يقلل من ارتداء الختم و يقلل من خطر التسرب.
-
أداء الأسطوانة الأمثل:يمكن أن يخلق التشذيب نمطًا للطحن المتقاطع ؛ جنبًا إلى جنب مع الخامة المنخفضة ، فهو يساعد على تقليل آثار الاحتكاك وتوسيع عمر المكون.
-
التوافق في مستوى السياراتالبناء السلس والكيمياء / الميكانيكا الخاضعة للسيطرة تدعم الآلات المتكررة والأداء المستقر في مكونات التحكم في الحركة.
فوائدنا
1) ما هو معدل تحمل ID و Ra الذي يمكنك تقديمه في الواقع لثقوب الأسطوانات؟
نحن نقدم أنابيب محكمة / SRB عادة إلىISO H8 أو H9تعاطف تحديد معRa يصل إلى 0.40 ميكرومترأوRa يصل إلى 0.30 ميكرومتر (SRB)، مطابقة للورق التقني للأنابيب العادية المستخدمة في السوق.
2) كيف تتحكم في السطح الداخلي لتجنب الخرق والحفر وتلف الختم؟
يتم التعامل مع جودة السطح الداخلي كمتطلبات حاسمة للوظيفة. ASTM A519 يصف متطلبات اختيارية للأنابيب حيثالسطح الداخلي له أهمية قصوىولا إزالة المخزونالمقصود، مع مراعاة أنه قد تكون هناك حاجة إلى معالجة / اختيار خاصة لتلبية السطح المطلوب.قياس الأبعادويمكن الاتفاق على NDT عند الضرورة).
3) هل يمكنك توفير القدرة على التتبع والشهادات وحماية الشحن للتوريد لمسافات طويلة؟
نحن ندعم التتبع الكامل مع وثائق الحرارة / اللعبة ويمكن أن توفرEN 10204 3.1 / 3.2وتعتبر إرشادات التعبئة والتخزين جزءًا من جودة التسليم (التخزين المغطى بالجفاف والرفع / التعامل بعناية وحماية الأسطح النهائية).
التركيب الكيميائي
| الدرجة | المرجعية القياسية | C (%) | سي (%) | م.ن (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| E235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | أيه إس تي إم أيه 519 | 0.18 ′′ 023 | | 0.30 ٠60 | ≤0.040 | ≤0.050 |
| 1025 | أيه إس تي إم أيه 519 | 0.22 ′′ 028 | | 0.30 ٠60 | ≤0.040 | ≤0.050 |
الخصائص الميكانيكية
| الدرجة | حالة التسليم النموذجية | قوة الوصول (MPa) | قوة الشد (MPa) | الطول (%) |
|---|---|---|---|---|
| E235 | +SR (تخفيف الضغط) | ≥ 350 | ≥420 | ≥16 |
| E355 | +SR (تخفيف الضغط) | ≥ 450 | ≥580 | ≥10 |
| St52 | BK+S / +SR (تخفيف الضغط) | ≥420 | 580 ¥740 | ≥10 |
| 1020 | التخفيف من الإجهاد (SR) ، نموذجي | ~ 345 (50 ksi) | ~ 448 (65 ksi) | 10 |
| 1025 | التخفيف من الإجهاد (SR) ، نموذجي | ~ 483 (70 ksi) | ~ 586 (85 ksi) | 10 |
المعايير والامتثال
-
الـ ASTM:ASTMA519/A519Mأنابيب ميكانيكية من الكربون/الصلب المقاوم للآليات (منهجة ساخنة أو باردة).
-
إين: EN 10305-1(أنابيب دقة خالية من اللمسات مسحوبة باردة) ، تستخدم عادةً في أنابيب الأسطوانات E235/E355.
-
DIN: DIN 2391أنابيب الفولاذ الدقيقة بدون خياطة (St52 المشار إليها عادة في سوق أنابيب الأسطوانات).
-
الـ (جـوسـت) GOST 8734 / GOST 8733أنابيب بلا خيوط مشددة / سحب والمتطلبات التقنية (المشار إليها عادة في أسواق دول مجلس التعاون).
-
(جيس) JIS G3445أنابيب الفولاذ الكربوني لأغراض هيكلية الآلات (شائعة في سلاسل توريد الآلات / السيارات).
-
(جي بي): GB/T 3639أنابيب الفولاذ الدقيقة الخالية من اللحام (المستخدمة على نطاق واسع في الأجزاء الميكانيكية والهيدروليكية والسيارات).
مجالات التطبيق
القطاعات الرئيسية:الأسطوانات الهيدروليكية والهوائية، الآلات الدقيقة، مكونات السيارات، ومراقبة الحركة الصناعية.
أماكن استخدامه (مثال):
-
السيارات والمركبات التجارية:براميل الأسطوانات الهيدروليكية لأنظمة الرفع / الانقلب ، أسطوانات معدات الخدمة ، وأغلفة المحركات عندما تكون هناك حاجة إلى هوية عالية الجودة.
-
معدات تصنيع السيارات:الأسطوانات الهيدروليكية في خطوط الطباشير وأنظمة التشغيل وأجهزة الاختبار التي تستفيد من حفر H8 / H9 وRa المسيطر عليها.
-
الهيدروليك العام:براميل الأسطوانات للضغط، ومعالجة المواد، ومحركات القيادة الثقيلة (مسلحة أو SRB).
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
