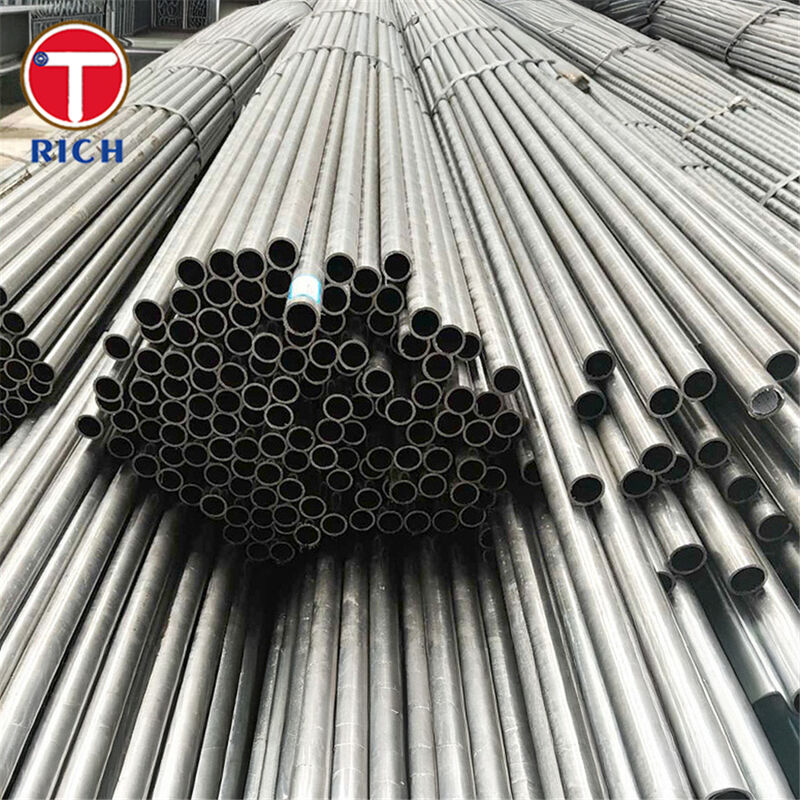

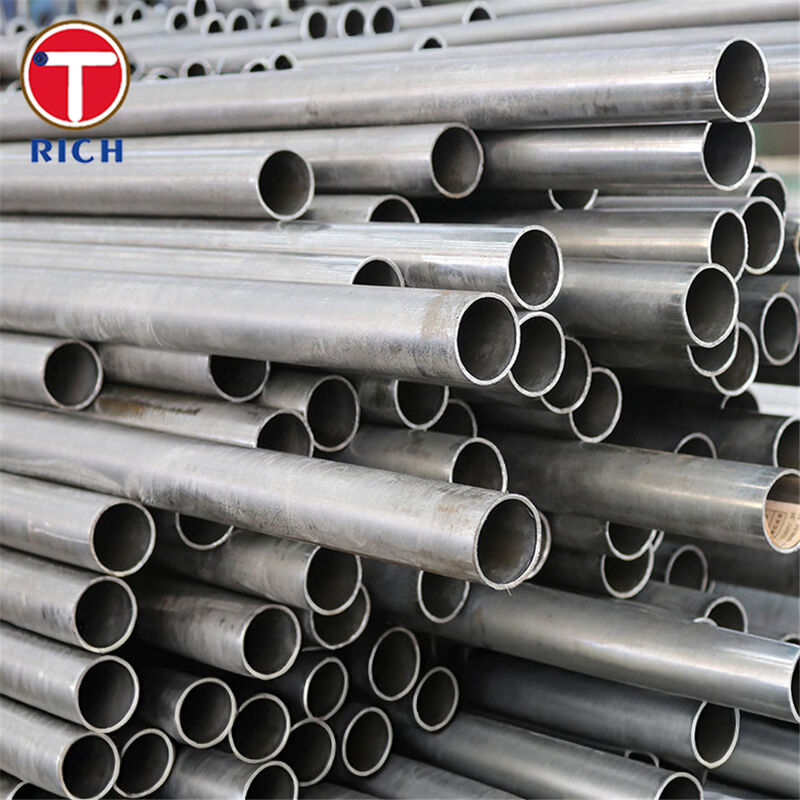

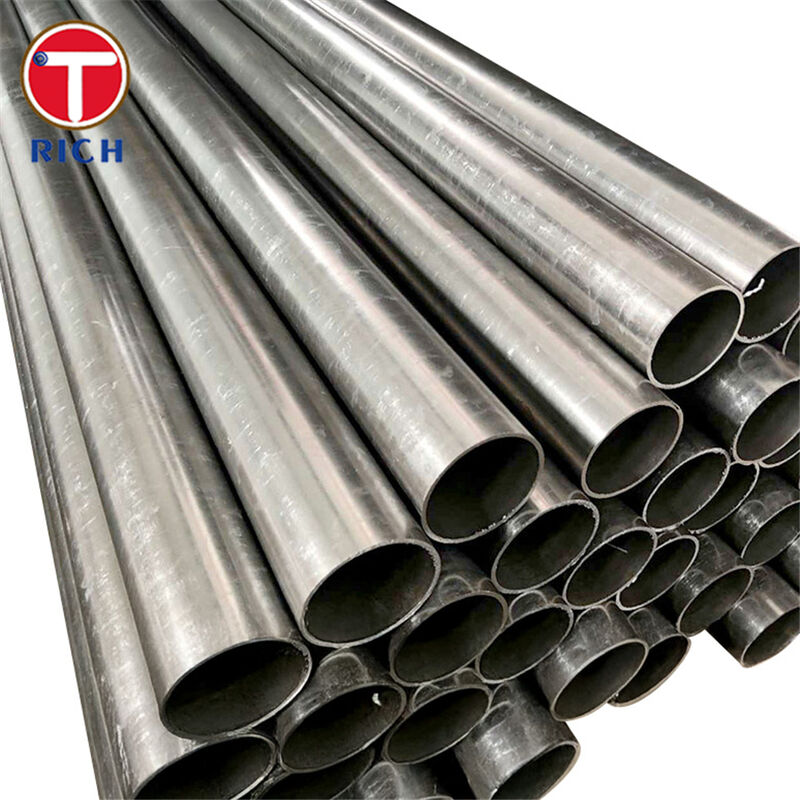

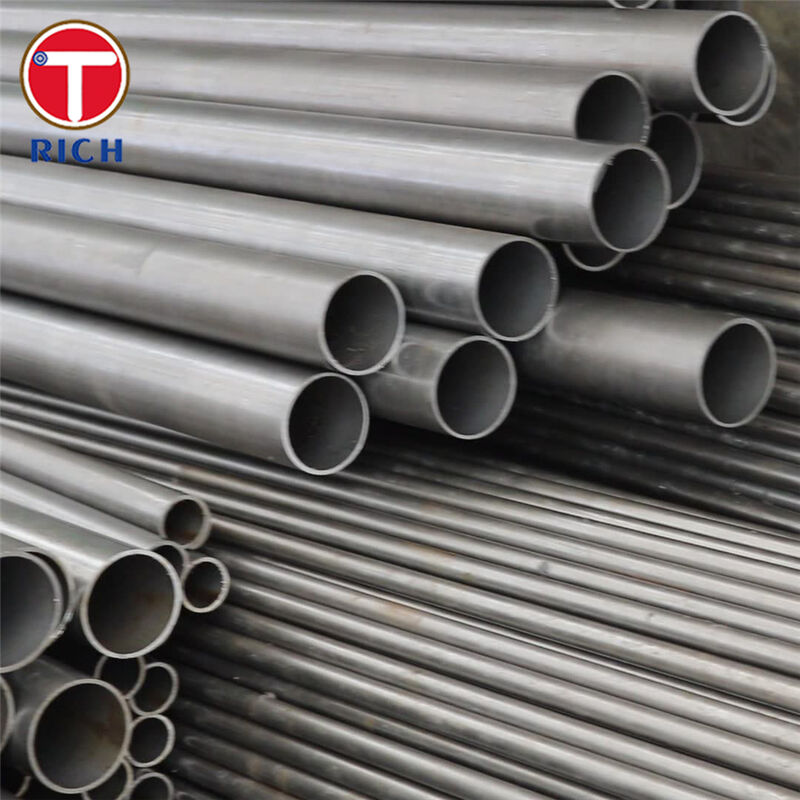

أنبوب 100Cr6 ذو قطر صغير للقطع الميكانيكية
تفاصيل المنتج
أنبوب تحمل 100Cr6
,أنبوب غير ملحوم دقيق ملفوف على البارد
,أنبوب ميكانيكي ذو قطر صغير
أنبوب محمل: أنبوب غير سلس دقيق مقلوب بارد قطره صغير للمكونات الميكانيكية
لمحة عامة عن المواد
هذا المنتجأنابيب من الفولاذ بدون خيوط ذات قطر صغير، مطاط بارد (أو مسحب بارد)مصممة لأجزاء ميكانيكية ذات طلب كبير، وخاصة عندمامقاومة التعب ، مقاومة الارتداء ، استقرار الأبعاد ، والهيكل الدقيق المتسقهي حرجة.
يتم إنتاجه عادة في عائلتين من المواد:
-
الفولاذ ذو المحامل القاسية(100Cr6، 100CrMn6): الفولاذ الكروم عالي الكربون المصمم للحياة التعب الاتصال التداول، مع التحكم في بنية صغيرة وتوقعات النظافة لتطبيقات اللوحات.
-
الفولاذ الصلب(16MnCr5، 20MnCr5): تصنيفات الكربونية المستخدمة عندما تحتاج إلىعلبة مقاومة للاستعمال + قلب صلب، شائعة في العجلات، والعمود، ومكونات ناقل.
-
100CrMo5يشار إليها عادةDIN/W-Nr. 1.2303إذا كان مشروعك يتطلب شهادة ISO من الفولاذ المحامل ، فقم بتأكيد عائلة الصف المقصودة أثناء الشراء (فولاذ المحامل مقابل الأداة / تصنيف الفولاذ المالي).
المواصفات
وتشمل مواصفات الشراء النموذجية للمحامل الدقيقة / الأنابيب الميكانيكية:
-
الأبعاد: OD / ID / سمك الجدار (وفقا للرسم)
-
الطول والنهاية: طول ثابت / عشوائي ، أطراف مقطوعة / مقطوعة
-
دقة الأبعاد: فئة التسامح OD/ID، البويضات، الاستقامة
-
حالة السطح: الأسطح المطاطية باردة/المسحوبة باردة، المخللة/الفوسفاتية/المزروعة بالزيت
-
حالة التسليم (معالجة الحرارة): على سبيل المثال ، +A / +AC / +TH / +FP (حسب ما تطلبه عملية التصنيع أو طريق المعالجة الحرارية النهائية)
-
التفتيش والتوثيق: EN 10204 3.1 الشهادة، قابلية تتبع إلى الحرارة / الصب، اتفاق NDT (UT / ET) ، إزالة الكربون ومراقبة جودة السطح
الخصائص الرئيسية
-
هيكل بلا خيوطمن أجل قوة موثوقة وتوحيد في المعالجة الحرارية.
-
الهيكل المجهري المتحكم به(على سبيل المثال الكربيدات الكروية للفولاذ ذو المحامل المتصلة بالتصلب عندما يتم طلبها في ظروف محلاة).
-
تركيز عال على النظافة(تؤكد الفولاذات المحملة على انخفاض الإدراجات غير المعدنية وتوقعات جودة السطح المحددة).
-
توقعات الأنابيب الدقيقة: يمكن تحديد التسامحات الأبعاد الضيقة ومتطلبات السطح المحددة لتزويد الأنابيب الدقيقة.
فوائدنا
1) كيف تتحكم في إزالة الكربون والعيوب السطحية التي تقلل من عمر التعب؟
إننا ننسق الإنتاج والتفتيش مع نفس المخاوف المكتوبة في متطلبات الفولاذ:يجب الحد من إزالة الكربون والعيوب السطحيةويتم التعامل مع جودة السطح كعنصر قبول رئيسي.فحص السطح / NDT) لتتناسب مع ظروف الرسم والخدمة.
2) هل يمكنك توفير القدرة الكاملة على التتبع وشهادة تفتيش EN 10204 3.1؟
نعم، يمكن تعقبها (ربط الحرارة والصب)3.1 وثائق التفتيشيمكن توفيرها لدعم المشتريات المهنية، وسجلات نمط PPAP، ومتطلبات التدقيق. يحدد EN 10204 شهادة 3.1 على أنها إعلان الشركة المصنعة مع نتائج الاختبار.
3) هل يلبي الأنبوب متطلبات التحملات الدقيقة ومتطلبات السطح لمعالجة فعالة/التشذيب؟
إن إمدادات الأنابيب الدقيقة مبنية حولمعايير تحمل للأبعاد المحددة بوضوح وتوقعات السطح المحددة- تقليل وقت التصنيع، وتحسين الإنتاجية، ودعم ملائمة التجميع المستقرة (حاسمة بشكل خاص بالنسبة للقطرات الصغيرة).و الخام في RFQ.
التركيب الكيميائي
| الدرجة | العائلة القياسية (الشائعة) | ج | نعم | م | سي سي | (مو) | P (max) | S (max) |
|---|---|---|---|---|---|---|---|---|
| 100Cr6 (1.3505) | EN ISO 683-17 (الصلب ذو العوارض) | 0.93 ′′ 105 | 0.15 ٠35 | 0.25 ٠45 | 1.35160 | 0.10 (أكثر) | 0.025 | 0.015 |
| 100CrMn6(100CrMnSi6-4, 1.3520) | EN ISO 683-17 (الصلب ذو العوارض) | 0.93 ′′ 105 | 0.45 ٠75 | 1.00120 | 1.40165 | 0.10 (أكثر) | 0.025 | 0.015 |
| 100CrMo5(غالبا ما يشار إليها باسم 1.2303) | تصنيف DIN / الفولاذ المقاوم للصدأ | 0.90 ′′ 110 | 0.15 ٠30 | 0.20 ٠40 | 1.10 ¥1.30 | 0.20 ٠40 | 0.035 | 0.035 |
| 16MnCr5 (1.7131) | EN 10084 (تصلب الحالة) | 0.14 ٠19 | 0.40 (أكثر) | 1.00130 | 0.80 ′′ 110 | (غير محدد؛ متبقية) | 0.025 | 0.035 |
| 20MnCr5 (1.7147) | EN 10084 (تصلب الحالة) | 0.17 ′′ 022 | 0.40 (أكثر) | 1.10 ¥1.40 | 1.00130 | (غير محدد؛ متبقية) | 0.025 | 0.035 |
الخصائص الميكانيكية
| الدرجة | مثال حالة تسليم نموذجية | صلابة (HBW) |
|---|---|---|
| 100Cr6 | طلاء كروية (+ AC) | ≤ 207 (مثال) |
| 100CrMn6(100CrMnSi6-4) | طلاء كروية (+ AC) | ≤ 217 (مثال) |
| 100CrMo5(1.2303) | مقطوعة | ≤ 230 (مثال) |
| 16MnCr5 | طلاء ناعم (+A) ، سمك يصل إلى 16 ملم | HBW ~ 207 (مثال) |
| 20MnCr5 | مطهو ناعم (+A) | HBW ~ 217 (مثال) |
المعايير والمراجع للصفات (ASTM / EN / GOST / JIS / GB)
-
EN (أوروبا)
-
EN ISO 683-17: مع الفولاذ المحمول مثل 100Cr6 و 100CrMnSi6-4 (100CrMn6).
-
EN 10084: الفولاذ الصلب مثل 16MnCr5 و 20MnCr5.
-
-
ASTM (الولايات المتحدة الأمريكية)
-
ASTM A295 / A295M: الفولاذ المقاوم للكبيرة الكربون (يتعلق عادةً بمتطلبات الفولاذ المقاوم للكبرى الكربونية من النوع 52100 ، بما في ذلك حدود إزالة الكربون / السطح).
-
غالبًا ما يتم الإشارة إلى معادلة ASTM على أنها: 100CrMnSi6-4 ASTM A485 في جداول المراجع المتقاطعة للمصنعين.
-
-
GOST (روسيا / CIS)
-
GOST 801-1978: عائلة الفولاذ المحامل (على سبيل المثال ، ШХ15 / ShKh15).
-
غالبًا ما يتم سرد المكافئات التقريبية لتصلب الحالة على أنها 15HG / 18KHG اعتمادًا على رسم خرائط الدرجة.
-
-
JIS (اليابان)
-
JIS G4805: الفولاذ ذو الكربون الكبير والكروم في محامل الأدوات المتداولة.
-
JIS G4053: صلب الكروم منخفض السبائك (المشار إليه عادةً لعائلات الكربورات مثل SCr415/SCr420).
-
-
(الصين)
-
GB/T 18254-2016: الفولاذ ذو الكربون العالي والكروم (الإشارة إلى عائلة الفولاذ ذو المحامل).
-
غالبًا ما يتم الإشارة إلى معادلات GB التقريبية للدرجات الكربورية في جداول الدرجات المتقاطعة (على سبيل المثال ، 15CrMn / 20CrMnTi اعتمادًا على الخريطة).
-
مجالات التطبيق
-
محامل التدحرج وأنظمة الحركة: حلقات المحامل، الأغلفة، أجزاء الأدوات/أدوات الأدوات، المسافات الدقيقة.
-
ناقلات نقل للسيارات والصناعات: أدوات التروس المكربرة، أدوات التروس، الأغلفة المتداخلة، مكونات الكام (16MnCr5/20MnCr5).
-
هندسة الميكانيكا العامة: أجزاء المضخة، الأدوات المضخة، الأدوات المضخة ذات الجودة العالية، حيث استقرار الأبعاد ونوعية السطح.
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
