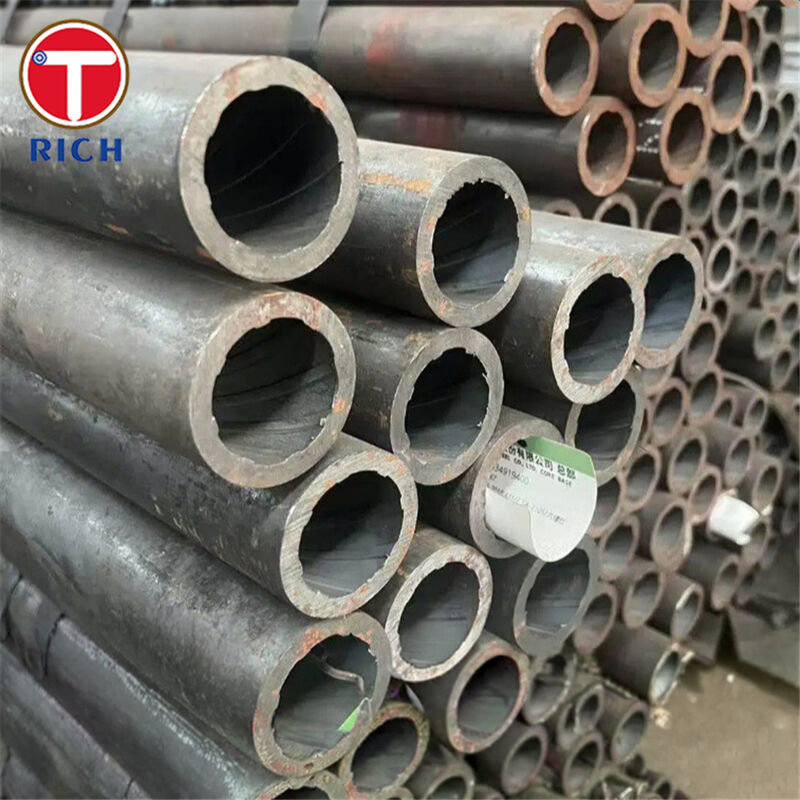

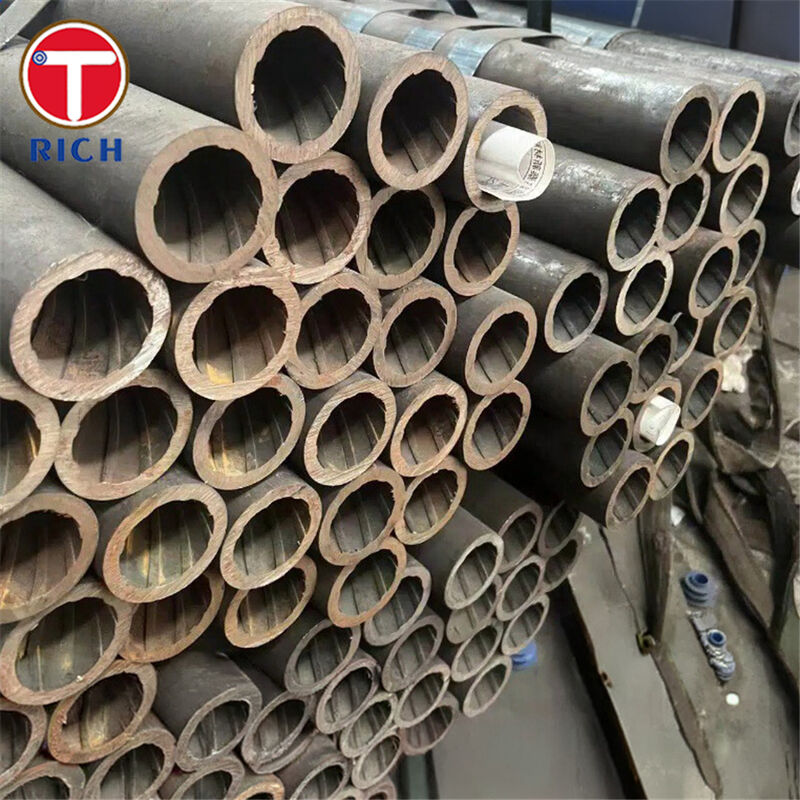

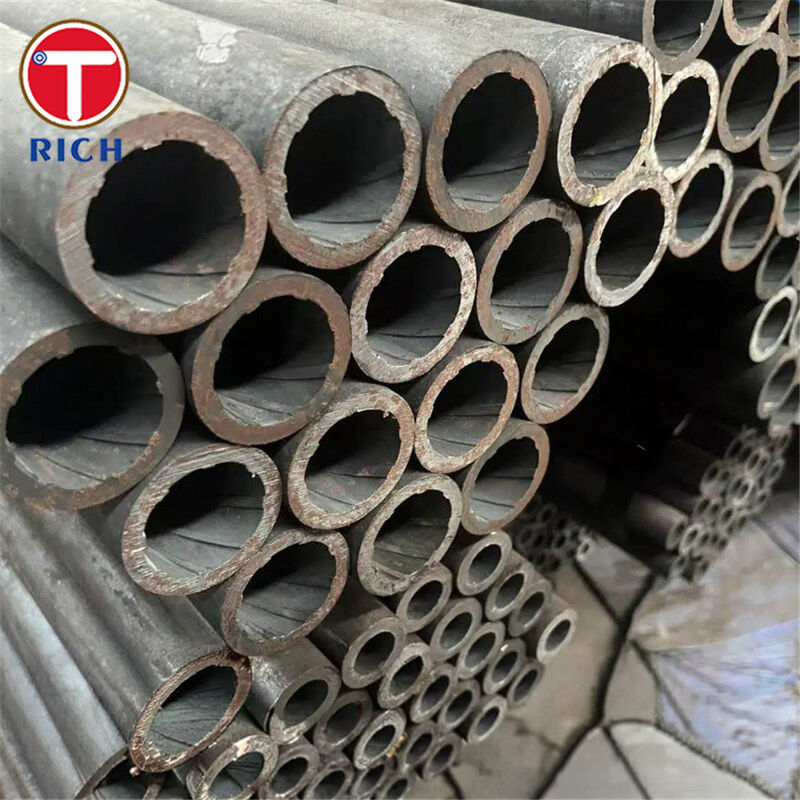

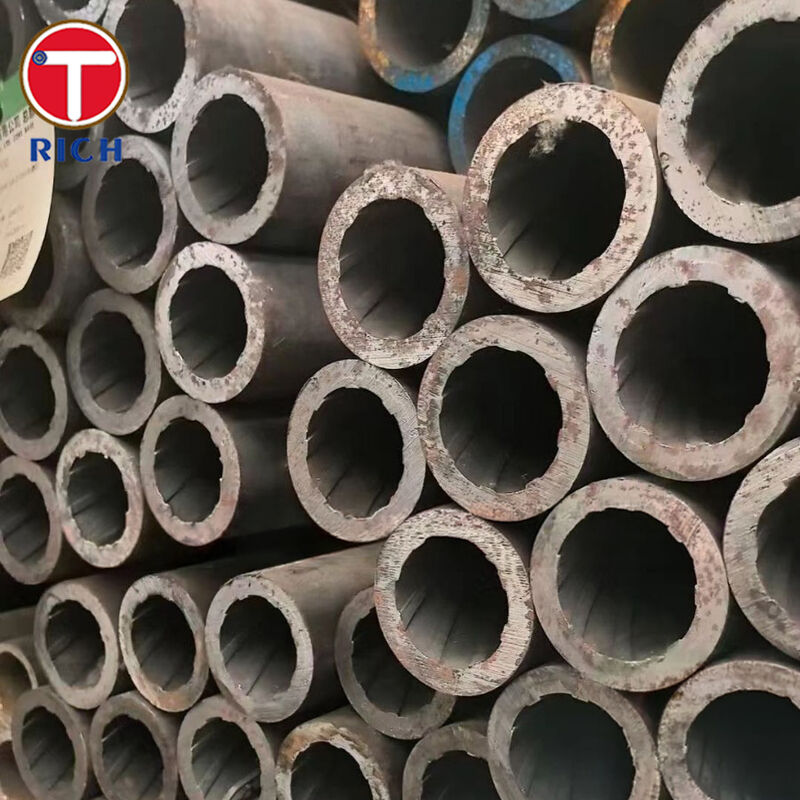

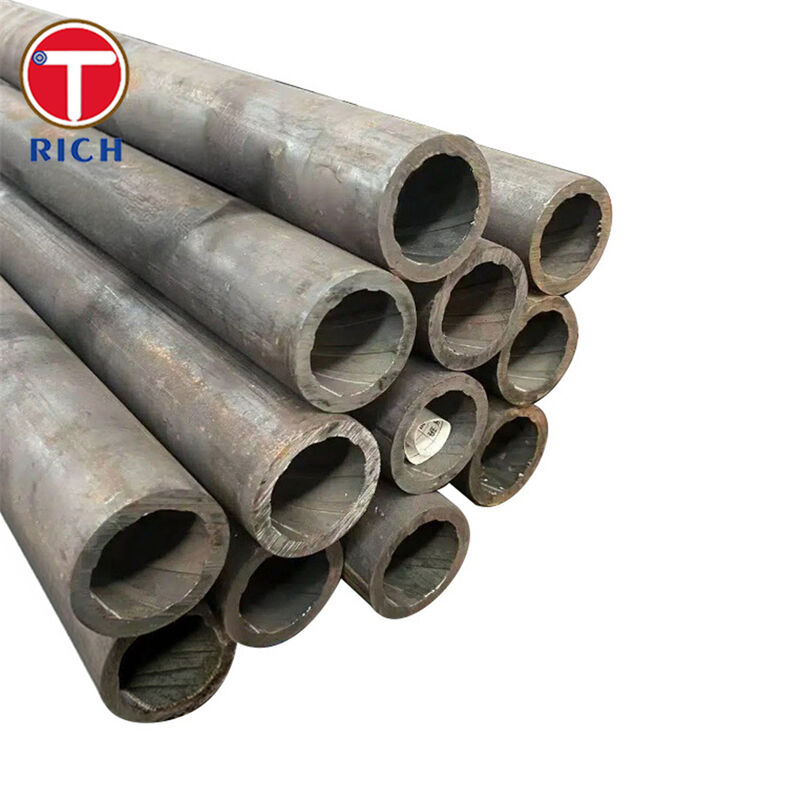

أنبوب مبادل حراري داخلي ملولب منخفض السبائك ASME SA213 الدرجة T12 بدون لحام بتصميم Cr-Mo وقطر خارجي 30-325 مم
تفاصيل المنتج
أنبوب مبادل حراري داخلي ملولب,أنبوب سلس منخفض السبائك Cr-Mo,أنبوب ASME SA213 بقطر خارجي 30-325 مم
,Cr-Mo Low-Alloy Seamless Tube
,30-325 mm OD ASME SA213 Tube
أنبوب الخيوط الداخلية من الصف T12 ASME SA213 أنبوب غير سلس من سبيكة منخفضة للمبادلات الحرارية
لمحة عامة عن المواد
ASME SA213 الصف T12 (UNS K11562) هو أنبوب الفولاذ غير المقاوم للخام غير الملحوم ٪ الموليبدينوم (Cr-Mo) المحدد على نطاق واسع للكايلر ، السوبر هيتر ،و خدمة المبادلات الحرارية عندما تكون قوة درجة الحرارة المرتفعة و سلامة الضغط مطلوبةالمواصفات ASME SA-213 هي التعليمات التشريعية اعتماد ASTM A213/A213M لتطبيقات أنابيب سبيكة الفولاذ اللاسلكي.
المواصفات
-
شكل المنتج:أنبوب بلا خيوطالخيوط الداخلية(عادةً ما تكون ملفوفة في أطراف الأنابيب للاتصال / التجميع).
-
طريق التصنيع:بدون خياطة، يتم توفيرهالمجهزة بالحر أو الباردةكما هو محدد
-
نطاق الأحجام النموذجي (يتم توفيره عادةً بموجب ASTM/ASME):
-
نطاق ID/OD:من1/8 بوصة (3.2 ملم) IDحتى5 بوصة (127 ملم) OD(تعتمد على المشروع)
-
سمك الجدار: 0.015 ¥0.500 بوصة ¥0.38 ¥12.7 ملم
-
-
الخيوط (يمكن تخصيصها):
-
الخيط الداخلي للخيط النحاسيإلىالـ ASME B120.1(الشائعة للمفاصل المقوى للضغط) مع مقياس Go / No-Go متوفر عند الطلب.
-
يمكن تقديم نماذج خيوط أخرى (مثل BSPT / ISO) إذا تم تحديدها في PO.
-
-
المعالجة الحرارية (شروط التوريد النموذجية، حسب الصنف والطلب):التسخين الكامل أو الحراري؛ التطبيع والتكثيف؛ أو التسخين الفرعي (المشار إليه عادةً في إمدادات أنابيب SA213).
-
التفتيش والاختبار (معتاد لتزويد الأنابيب):التحليل الكيميائي، اختبارات الشد والصلابة، وفحص الأبعاد/السطح؛ ويمكن تحديد اختبارات غير متكررة إضافية (مثل التيار الدوامي/UT/هيدرو).
-
خيارات معالجة أخرى:يمكن توفير تصنيع أنابيب U-bend أو finning أو غيرها من أنابيب تبادل الحرارة إلى الرسم.
الخصائص الرئيسية
-
تصميم سبيكة Cr-Mo منخفضةيدعم الأداء المستقر في العديد من وظائف نقل الحرارة عالية درجة الحرارة.
-
بناء بلا خيوطيقلل من المخاطر المرتبطة بخيطات اللحام في خدمة الضغط.
-
تكوين الخيوط الداخليةيسمح بتجميع / تفكيك أسرع في التصاميم التي تركز على الصيانة (عندما تسمح المفاصل المطوية بالخيوط بموجب قانون التصميم).
-
الامتثال الصديق للمشترياتبموجب أطر ASME / ASTM مع ممارسات اختبار وتسجيل قياسية.
فوائدنا
-
كيف يمكنني إثبات أن هذا هو SA213 T12 الحقيقي، قابل للتتبع بالكامل إلى الحرارة / الكثير؟
نحن نقدم إمكانية تتبع الحرارة/السلسلة مع وضع علامة واضحة على الأنابيب، وحزم وثائق كاملة (MTC) ، وتحديد المواد الإيجابية الاختيارية (PMI) وتفتيش الطرف الثالث.بالنسبة للمشاريع التي تشير إلى المتطلبات العامة للأنابيب (التسجيل/التجارب/التفتيش)، ونحن تنسيق المعروض مع المتطلبات العامة المطبقة المستخدمة جنبا إلى جنب مع مواصفات المنتج. -
كيف يمكنني تقليل خطر فشل أنابيب المبادل الحراري المبكر وإغلاق غير مخطط له؟
يركز المشترون عادةً على حالة السطح والتحكم بالأبعاد وفعالية NDT لأن فشل الأنابيب غالباً ما ينشأ من تلف محلي أو آليات التآكل.نحن ندعم خطط التفتيش المعززة، فحص السطح، رسم خرائط الأبعاد) وتساعد على مطابقة درجة المعالجة الحرارية إلى ظروف الخدمة (درجة الحرارة، الوسط، معدل التآكل) لتخفيف عوامل فشل المبادل الشائعة. -
هل ستقوم الخيوط الداخلية بإغلاق موثوق به، وكيف يمكنك التحكم في جودة الخيوط؟
يمكن أن نقوم بتصنيع الخيوط إلى معايير الخيوط المعترف بها (على سبيل المثال ، NPT حسب ASME B1.20.1) ، تطبيق فحص المقياس Go/No-Go، وحماية الخيوط مع الغطاءات والتغليف لمنع تلف العبور تحسين موثوقية الختم في الموقع.
التركيب الكيميائي
| الدرجة | الأمم المتحدة | ج | نعم | م | (ب) | S | سي سي | (مو) | نـي | ن | V | Nb | W | ب |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA213T11 | K11597 | 0.05 ٠15 | 0.50 ¢1.00 | 0.30 ٠60 | ≤0.025 | ≤0.025 | 1.00150 | 0.44 ٠65 | | | | | | |
| SA213T12 | K11562 | 0.05 ٠15 | ≤0.50 | 0.30 ٠61 | ≤0.025 | ≤0.025(T12S: ≤0.045) | 0.80 ′′ 125 | 0.44 ٠65 | | | | | | |
| SA213T22 | K21590 | 0.05 ٠15 | ≤0.50 | 0.30 ٠60 | ≤0.025 | ≤0.025 | 1.90 ¢ 2.60 | 0.87 ′′ 113 | | | | | | |
| SA213T91 (النوع 1) | K90901 | 0.07 ٠14 | 0.20 ٠50 | 0.30 ٠60 | ≤0.020 | ≤0.010 | 8.00950 | 0.85 ¢1.05 | ≤0.40 | 0.03 ٠07 | 0.18 ′′ 025 | 0.06 ٠10 | | |
| SA213T92 | K92460 | 0.07 ٠13 | ≤0.50 | 0.30 ٠60 | ≤0.020 | ≤0.010 | 8.50950 | 0.30 ٠60 | ≤0.40 | 0.03 ٠07 | 0.15 ٠25 | 0.04 ٠09 | 1.50 ¢2.00 | 0.001 ٠006 |
الخصائص الميكانيكية
| الدرجة | قوة الشد (MPa) | قوة العائد (MPa) | الطول (%) | صلابة (HBW) |
|---|---|---|---|---|
| SA213T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213T12 | ≥415 | ≥ 220 | ≥30 | ≤163 |
| SA213T22 | ≥415 | ≥205 | ≥30 | ≤163 |
| SA213T91 (النوع 1) | ≥585 | ≥415 | ≥20 | 190 ¢ 250 |
| SA213T92 | ≥620 | ≥440 | ≥20 | ≤ 250 |
معايير التنفيذ
-
ASTM / ASME:ASTMA213/A213M(مواصفات المنتج) و ASMESA-213/SA-213M(تبني التعليمات التشريعية) ؛ متطلبات الأنابيب العامة المرجعية عادة ASTMA1016/A1016M.
-
EN (عائلة المماثلة المشتركة):إين10216-2(أنابيب بدون خيوط للضغط)13CrMo4-5 (1.7335)غالبا ما يشار إليها باعتبارها عائلة الدرجة الأوروبية القريبة لخدمة Cr-Mo عالية درجة الحرارة.
-
GOST (أطر الأنابيب العادية بدون خياطة):GOST8732(أنابيب الفولاذ الخالية من الخياطة التي يتم تشكيلها ساخنة؛ الخصائص المشار إليها من خلال GOST 8731) و GOST550-75لتطبيقات الأنابيب عالية الضغط / عالية درجة الحرارة في سياقات معالجة البتروكيماويات / النفط.
-
(جيس)الـ JISG 3462(أنابيب الفولاذ اللاسلي للدخان ومبادلة الحرارة ؛ سلسلة STBA تشمل الصفوف Cr-Mo).
-
(جي بي):ضريبة GB/T5310-2023(أنابيب الفولاذ السامة وأنابيب للكايلر الضغط العالي) ؛ يشمل عادة ما يشير إلى عائلة ذات الصلة ذات الصلة12CrMoGاعتماداً على قواعد مساوية المشروع.
مجالات التطبيق
-
غلايات الطاقة والخدمات:أنابيب السوبر هيتر / ريتر، دوائر الاقتصاد، خطوط نقل درجات الحرارة العالية.
-
أنظمة مبادلة الحرارة:مبادلات القشرة والأنابيب، وأجهزة التسخين المسبق للهواء، وأدوات التسخين (حيث يتم اختيار سبيكة منخفضة Cr-Mo لمتطلبات درجة الحرارة والضغط).
-
البتروكيماويات والتكرير:سخانات العمليات، أدوات أنابيب عالية درجة الحرارة، حزم المبادلات في خدمات درجة الحرارة المرتفعة.
-
مجموعات سهلة الصيانة:أطراف الأنابيب ذات الخيوط الداخلية المستخدمة عندما يتطلب التثبيت السريع أو استبدال الوحدات أو تفكيكها بشكل متكرر (خاضعة لموافقة قانون التصميم).
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
