أنبوب متعدد النواة من الفولاذ المقاوم للصدأ مع طبقة بلاستيكية لبناء السفن في 304L / 316L / 2205 درجات مزدوجة وتقنيات السحب البارد / المطاط الساخن
تفاصيل المنتج
أنبوب متعدد النواة لبناء السفن,304L/316L/دوبلكس 2205 أنبوب غير ملحوم من الفولاذ المقاوم للصدأ,أنبوب مغلف بالبلاستيك المسحوب على البارد/الساخن
,304L/316L/Duplex 2205 Stainless Steel Seamless Tube
,Cold Drawn/Hot Rolled Plastic Coated Tube
أنابيب بلا خيوط من الفولاذ المقاوم للصدأ متعددة النواة لبناء السفن
المواد

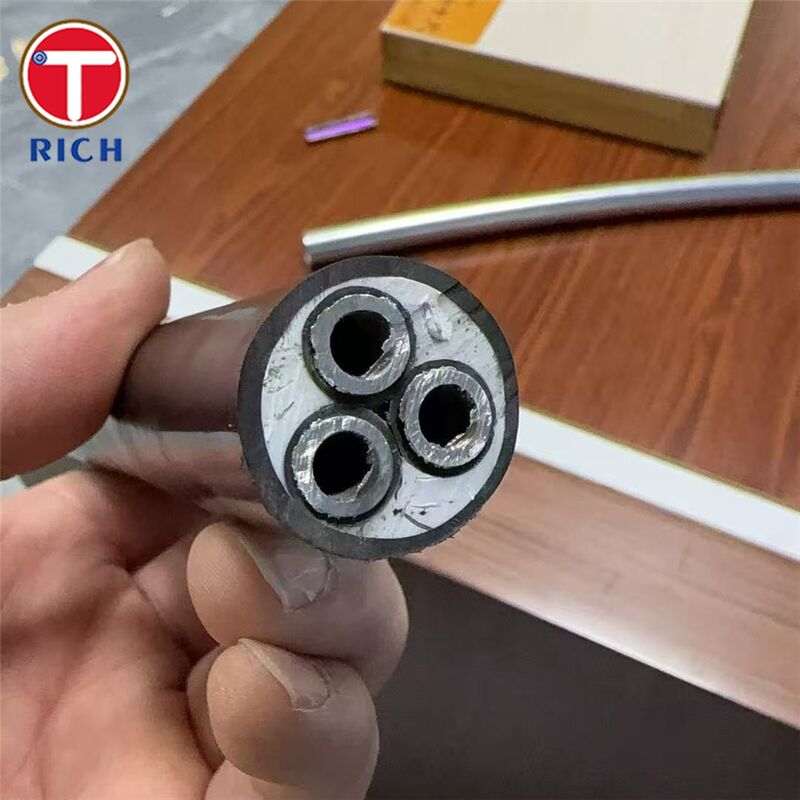

أنبوب متعدد النواة (وتسمى أيضا حزمة الأنابيب متعددة الخطوط) هو تجمع مسبق الصنع يدمج العديد منأنبوب من الفولاذ المقاوم للصدأ بدون خيوط جوهر داخل واحدسترة واقية من البلاستيك المكبّدتم تصميمه لتوجيه خطوط الهيدروليكية والهوائية والزيت والأجهزة عبر المساحات الضيقة على متن السفينة مع عدد أقل من المشابك والمفاصل وخطوات التثبيت.
المواصفات
-

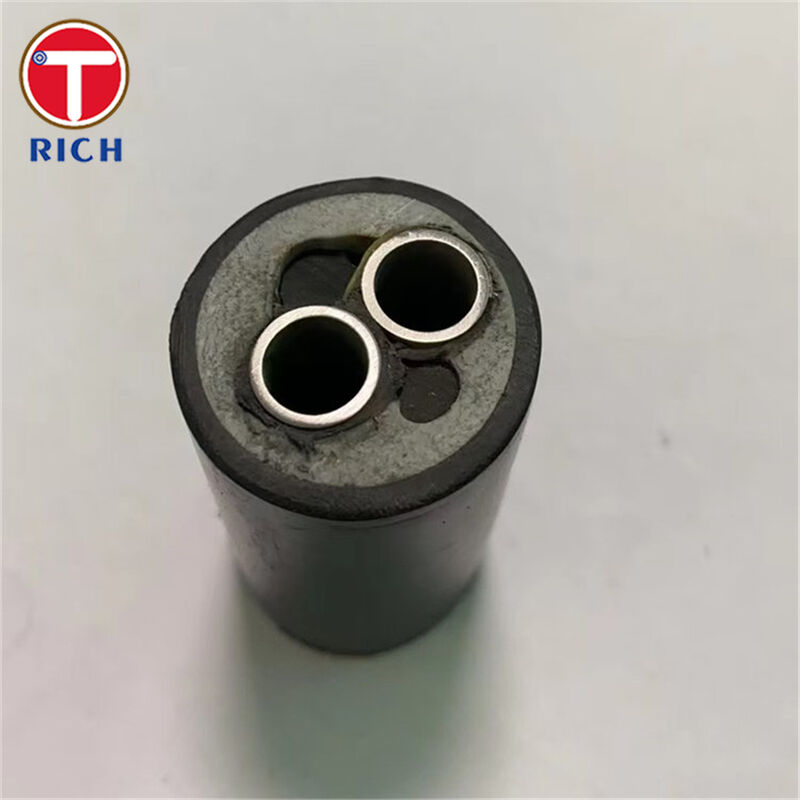

البناء:2ـ 12 قلب أنابيب من الفولاذ المقاوم للصدأ مجتمعة (موازية أو مروحة) داخل غطاء خارجي مشترك (سترة بلاستيكية).
-
مواد الأنبوب الأساسي (الخيارات النموذجية):304L / 316L / Duplex 2205 / Super Duplex 2507 / 904L (آخرون عند الطلب).
-
أحجام أنابيب النواة (مدى حزمة السفينة النموذجية):OD 3 ′′ 12 ملم ؛ جدار 0.5 ′′ 2.0 ملم (يمكن تخصيصه).
-
نموذج التسليم:أطوال مستقيمة أو لفائف؛ الطول المستمر الطويل يمكن أن يقلل من مفاصل المجال ونقاط التسرب المحتملة.
-
مواد السترة الخارجية (نموذجية):PVC / TPU / PE / PP / PVDF (والمواد البلاستيكية الحرارية المماثلة) ، يتم اختياره حسب درجة الحرارة والتعرض الكيميائي واحتياجات التآكل.
-

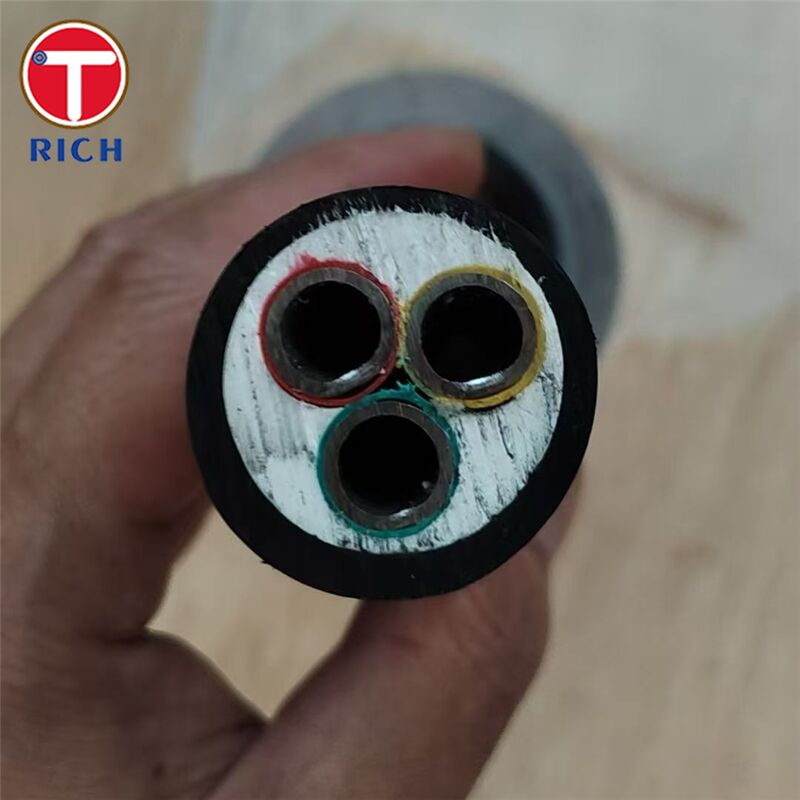

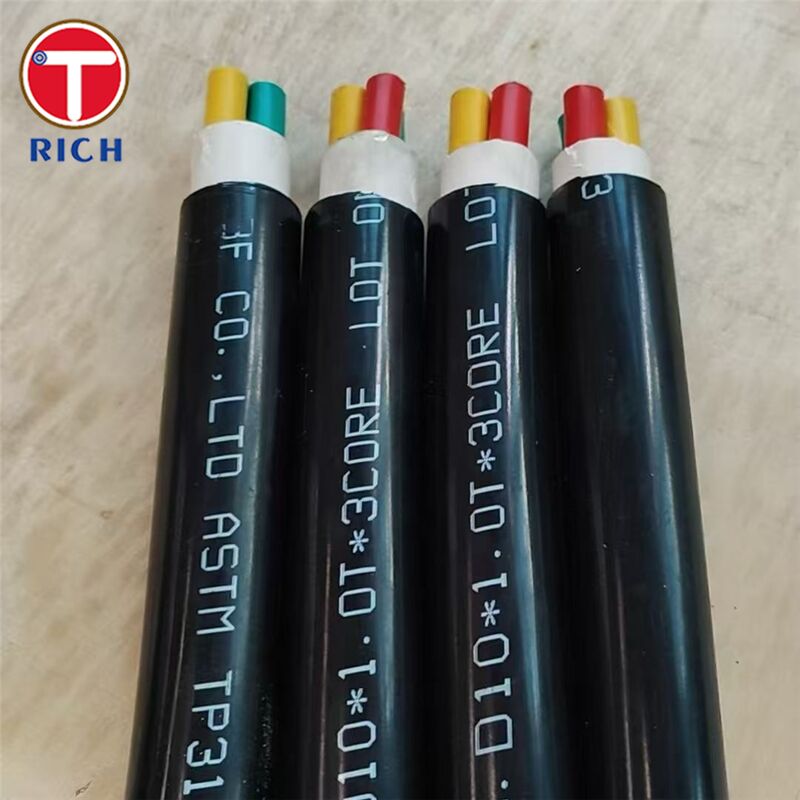

تعريف:الرموز اللونية / الرقمنة / وضع علامات بالليزر لكل نواة للاتصال السريع والصيانة.
-
الاختبار (النموذجي):التيار الهيدروستاتيكي / النيوماتيكي / التيار الدوامي / تسرب الهيليوم (بالنسبة إلى أهمية المشروع).
الخصائص الرئيسية
-
إدارة خطوط توفير المساحة:العديد من الدوائر في حزمة واحدة موجهة بدلا من العديد من أنابيب منفصلة.
-
أنابيب مقاومة للتآكل:الدرجات غير المقاومة للصدأ / المزدوجة المناسبة للرطوبة البحرية والتعرض للكلوريد (اختيار الدرجة يعتمد على الشدة).
-
حماية سترة بلاستيكية:عازل الاصطدام / التجريف وسهولة التعامل أثناء التثبيت والتشغيل.
-
عدد أقل من الاتصالات:الملفات الطويلة والتوجيهات المجمعة تساعد على تقليل قطع / لحام / التجهيزات.
فوائدنا
-
هل ستنجو من مياه البحر / الكلورات وتمنع التآكل المبكر؟
نحن نقدم سلم درجة (316L → 2205 → 2507 → 904L) حتى تتمكن من مطابقة سبيكة قلب الأنابيب إلى شدة الكلوريد.تم تصميم super duplex 2507 لأنظمة مياه البحر / العمليات وأنابيب هيدروليكية / عملية، مع مقاومة قوية للجحور ومقاومة قوية لـ SCC. -
كيف تقلل من خطر التسرب في الرحلات الطويلة على متن السفينة؟
يتم تحفيز خطر التسرب بواسطة المفاصل والبيضات / التسامحات ومعالجة التثبيت. يعد استخدام ملفات طويلة مستمرة وتقليل المفاصل الميدانية نهجاً معروفاً لأنابيب نمط خط التحكم. بالإضافة إلى ذلك ، فإن استخدام الملفات الطويلة المستمرة وتقليل المفاصل الميدانية هو نهج مثبت لإنتاج أنابيب على غرار الخط التحكم.يتم توفير أنابيب هيدروليكية عالية النزاهة / أدوات عادة مع أسطح ناعمة وتسامحات قريبة لتحسين أداء الارتباط وتقليل خطر التسرب. -
هل ستحمي الغطاء الخارجي الحزمة أثناء التثبيت والخدمة؟
تغليف البوليمر/السترةوسادة واقية، تحسين التعامل وتوفير الحماية من الاصطدام ؛ كما أنه يقلل من اتصال المعدن بالمعدن ويساعد الحزمة على الانزلاق بسهولة أثناء التوجيه. يمكن اختيار مادة السترة (PP / PE / PVDF ، إلخ.) لمطابقة درجة الحرارة والتعرض الكيميائي.
التركيب الكيميائي
| الدرجة | التسميات القياسية | ج | نعم | م | (ب) | S | سي سي | نـي | (مو) | ن | كيو |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304L | EN 1.4307 / UNS S30403 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.015 | 17.5195 | 8.0105 | | ≤0.11 | |
| 316L | EN 1.4404 / UNS S31603 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.015 | 16.5185 | 10.0130 | 2.00250 | ≤0.11 | |
| مزدوج 2205 | EN 1.4462 / UNS S31803/S32205 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.015 | 21.0230 | 4.5 ¢65 | 2.50350 | 0.10 ٠22 | |
| سوبر دوبلكس 2507 | EN 1.4410 / UNS S32750 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.015 | 24.0260 | 6.080 | 3.00450 | 0.24 ′′ 035 | |
| 904L | EN 1.4539 / UNS N08904 | ≤0.02 | ≤0.70 | ≤2.00 | ≤0.03 | ≤0.01 | 19.0210 | 24.0260 | 4.00500 | ≤0.15 | 1.20200 |
الخصائص الميكانيكية
| الدرجة | 0.2% قوة الدليل / العائد | قوة السحب | الطول | صلابة |
|---|---|---|---|---|
| 304L (1.4307 / S30403) | ≥175 MPa | 500-700 مبا | ≥45/35٪ | ≤215 HB |
| 316L (1.4404 / S31603) | ≥200 مبا | 500-700 مبا | ≥40/30 ٪ | ≤215 HB |
| مزدوج 2205 (1.4462 / S31803) | ≥ 450 MPa | 650 ∼ 880 مبا | ≥ 25% | ≤270 HB |
| سوبر دوبلكس 2507 (S32750) | ≥550 MPa | 800 ‰ 1000 مبا | ≥25% (A) / ≥15% (A2") | ≤32 HRC |
| 904L (1.4539 / N08904) | ≥230 MPa | 530 ∼ 730 MPa | ≥35/30 ٪ | ≤230 HB |
المعايير المعمول بها
-
الـ ASTM:A269؛ A789/A790
-
إين:سلسلة EN 10216-5 و EN 10088
-
الـ (جـوسـت)GOST 9941
-
(جيس)الـ JIS G3459 ؛ JIS G3463
-
(جي بي):GB/T 13296؛ GB/T 14976
مجالات التطبيق
المجالات الرئيسية:بناء السفن والمنصات البحرية والبحرية، وأنظمة السوائل / التحكم ذات الصلة حيث مقاومة التآكل، والتوجيه المدمج، والموثوقية.
الاستخدامات النموذجية على متن السفن (مثال):
-
التحكم الهيدروليكي:القيادة، المثبتات، تشغيل الباب، دوائر التحكم في آلات الطابق.
-
الجهاز الجوي/الأتمتة:خطوط التحكم بالهواء وإشارات تشغيل الصمامات.
-
أجهزة:خطوط الضغط/درجة الحرارة والاتصالات المراقبة.
-
الواجهات البحرية / تحت البحر (حيثما ينطبق):خطوط الاندفاع والتحكم الهيدروليكية والكيميائية ذات الطراز السري.
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
