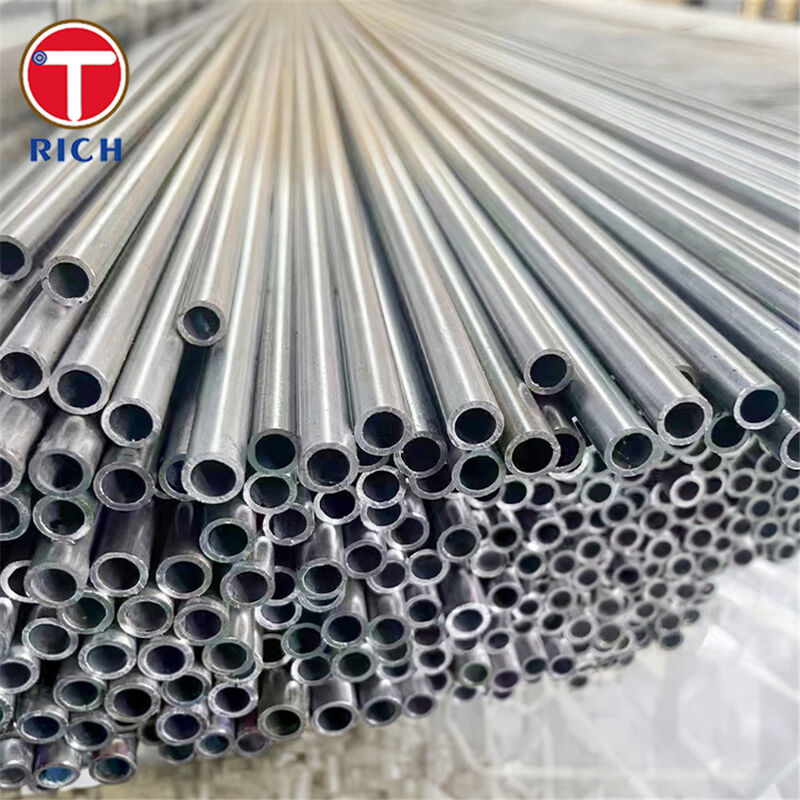

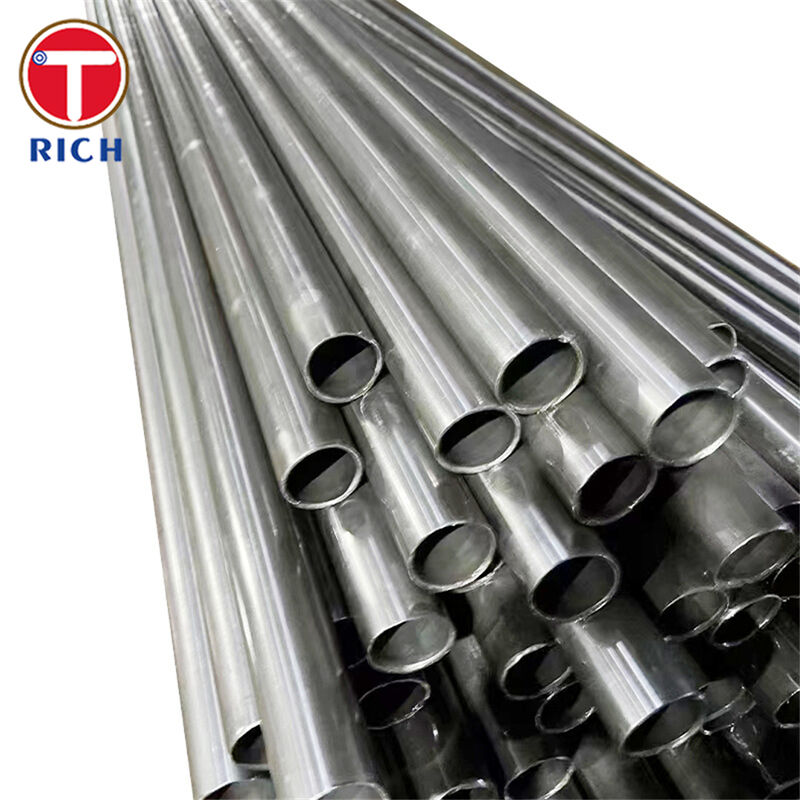

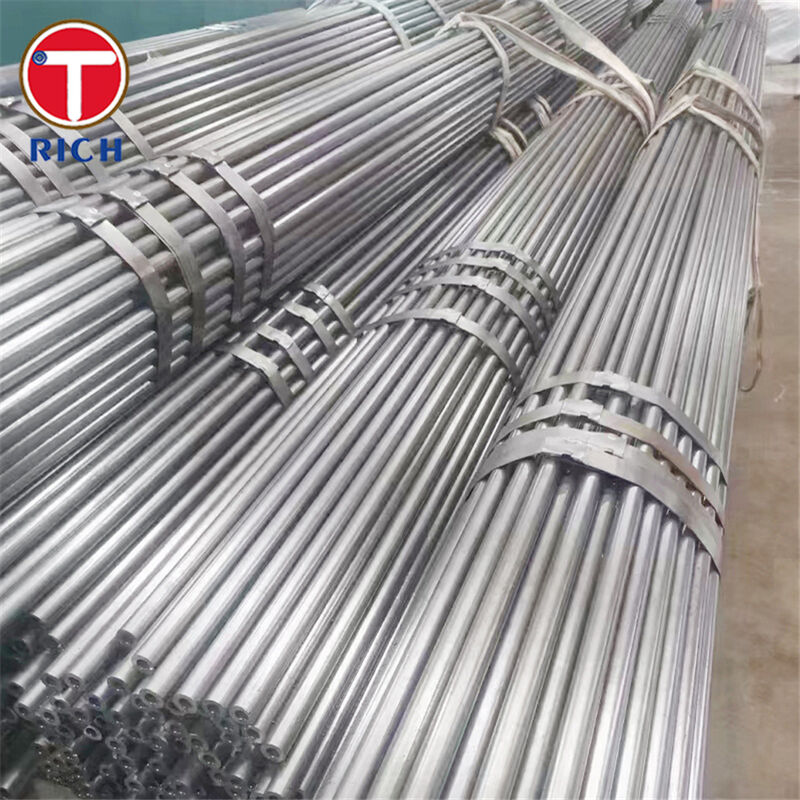

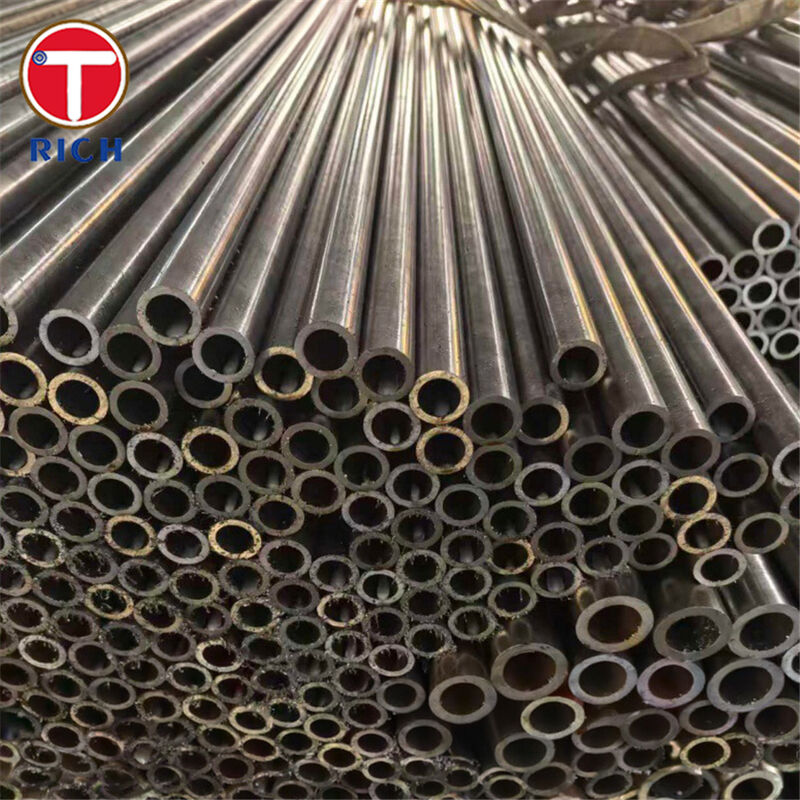

أنبوب فولاذي دقيق غير ملحوم مسحوب على البارد ST52.4 DIN 1630 للأنظمة الهيدروليكية
تفاصيل المنتج
أنابيب الفولاذ الدقيقة المسحوبة باردة
,ST52.4 DIN 1630 أنبوب فولاذي غير ملحوم
,أنبوب فولاذي هيدروليكي صغير الدقة
DIN 1630 St 52.4 أنبوب دقة غير سلس للنظام الهيدروليكي
المواد
DIN 1630ست 52.4 (ST52.4)هو عالية الأداءالفولاذ الكربوني غير المحالتستخدم لإنتاجأنابيب دقة خالية من اللمسات والمسحوبة باردةلخدمة متطلبة مثل الأنظمة الهيدروليكية والهوائية، الأنابيب، الأوعية، والهندسة الميكانيكية العامة.
في العديد من سلاسل التوريدSt52 / St52.4 مرجعية متقاطعة إلى درجات EN مثل E355 (1.0580)للأنابيب الهيدروليكية الدقيقة.
المواصفات
-
نوع المنتج:المزودة بارداًبدون خياطةأنبوب دقة (OD صغير / تحمل ضيق) للخطوط الهيدروليكية والمكونات.
-
الصف الابتدائي:DIN 1630524
-
المواصفات البديلة النموذجية (الهيدروليكية): EN 10305-4 E355 (+N)، أنابيب سحب باردة بلا خيوط لأنظمة الطاقة الهيدروليكية والهوائية.
-
حالة التسليم (EN 10305-4): +N (تعتاد في الغلاف الجوي المسيطر عليه بعد الرسم البارد النهائي).
-
خشونة السطح (EN 10305-4): Ra ≤ 4 ميكرومتر(اختياريًا)Ra ≤ 2 ميكرومتربالنسبة للسطح الداخلي عندما يتم تحديده).
-
الأطوال القياسية (EN 10305-4):6 م+50/0 ملم(المعيار) أو 6 م+10/0 ملم(دقيق) ما لم يتم الاتفاق على خلاف ذلك.
-
حماية من التآكل:يتم تسليم الأنابيب معحماية مؤقتة من التآكل؛ تحسين الحماية مثل:الفوسفاتأوالكهرباء الغلافيةتستخدم على نطاق واسع لمتانة الخط الهيدروليكي.
الخصائص الرئيسية
-
هيكل بلا خيوطلتقليل نقاط الخطر مقابل الأنابيب المحامية في خدمة الضغط.
-
دقة السحب الباردمع معايير تحمل محددة ونوعية السطح المسيطر عليها ، ودعم الأدوات الخالية من التسرب وتدفق مستقر.
-
مراقبة الجودة الجاهزة للهيدروليك(التحقق الكيميائي، والانسحاب، والأبعاد، وتحقق من صمود التسرب؛ اختياري NDT للعيوب الطولية).
-
خيار القوة العالية (St 52.4 / E355)مناسبة لمكونات هيدروليكية ذات ضغط أعلى وحمل أعلى.
فوائدنا
1) هل يمكنك ضمان التسامحات الضيقة والتحديد السلس لضمان الختم والتركيب الموثوق به؟
أجل، لمشاريع هيدروليكية يمكننا توفيرهاEN 10305-4، والتي تتميز بوضوحمعايير تحمل محددة بدقةوحد أقصى من خشونة السطح؛ يتطلب المعيارRa ≤ 4 ميكرومتر(وتسمح بتحديث السطح الداخليRa ≤ 2 ميكرومترعندما يتم تحديدها).
2) كيف تتحكم في مخاطر التسرب والعيوب (وخاصة في الهيدروليك عالية الضغط) ؟
نحن نتبع خطة فحص هيدروليكية أولاًتحليل كيميائي، اختبار السحب، فحص الأبعاد، والتحقق من ضيق التسرب على كل أنبوب فرديهي جزء من إطار التفتيش EN 10305-4،مع اختياري NDT للعيوب الطولية باستخدام أساليب التيار الدوامي / تسرب التدفق / الموجات فوق الصوتية والتحقق من ضيق التسرب وفقًا لمعيار EN ISO 10893-1.
3) ما هي خيارات حماية التآكل ومعالجة السطح المتاحة للتخزين والخدمة القاسية؟
يتم تسليم الأنابيب معحماية مؤقتة ضد التآكلحسب EN 10305-4، ويمكننا أن نقدم الانتهاءات الخط الهيدروليكية الشائعة مثلالفوسفات(يحسن مقاومة الصدأ والاحتفاظ بالزيت)الكهرباء الغلافيةاعتمادا على بيئة التثبيت الخاصة بك ومتطلبات OEM.
التركيب الكيميائي
| المعيار | الدرجة | C (ماكس، %) | Si (max، %) | (%) * | P (max، %) | S (max، %) | ألتوت (دقيقة، %) |
|---|---|---|---|---|---|---|---|
| DIN 1630 | الشارع 374 | 0.170 | 0.035 | ≥0.35 | 0.040 | 0.040 | |
| DIN 1630 | -الشارع 444 | 0.200 | 0.035 | ≥0.40 | 0.040 | 0.040 | |
| DIN 1630 | 524 | 0.220 | 0.550 | ≤1.60 | 0.040 | 0.035 | |
| EN 10305-4:2016 | E235 (1.0308) | 0.17 | 0.35 | 1.20 | 0.025 | 0.015 | 0.015 |
| EN 10305-4:2016 | E355 (1.0580) | 0.22 | 0.55 | 1.60 | 0.025 | 0.015 | 0.020 |
الخصائص الميكانيكية
| المعيار | الدرجة | قوة العائد (دقيقة، MPa) | قوة الشد (MPa) | الطول A (دقيقة، %) |
|---|---|---|---|---|
| DIN 1630 | الشارع 374 | 235 | 350 ¥ 480 | 25 |
| DIN 1630 | -الشارع 444 | 275 | 420-550 | 21 |
| DIN 1630 | 524 | 355 | 500650 | 21 |
| EN 10305-4:2016 | E235 | 235 | 340 ¥ 480 | 25 |
| EN 10305-4:2016 | E355 | 355 | 490 630 | 22 |
معايير التنفيذ
-
DIN:DIN 1630 (الأنبوبات السامة القديمة عالية الأداء ؛ لا تزال مرجعية للمواصفات القديمة).
-
إين:EN 10305-4 (أنابيب سحب باردة بلا خيوطالهيدروليكية والهوائيةأنظمة الطاقة؛ +N حالة التسليم).
-
الـ ASTM:ASTM A519/A519M (فولاذ الكربون والسبائك الخالي من اللحام)أنابيب ميكانيكيةالمجهزة بالحر أو الباردة).
-
SAE:SAE J524 (الصلب منخفض الكربون غير المشمس والمسحوق بالبرد)أنابيب الضغط للخطوط الهيدروليكية)
-
الـ (جـوسـت)GOST 9567-75 (أنابيب الصلب الدقيقة ؛ يشمل نطاق الإنتاج عالية الدقة).
-
(جيس)JIS G 3445 (أنابيب الفولاذ الكربوني لبنية الآلة وأجزاء الآلة).
-
(جي بي):GB/T 3639-2021 (أنابيب دقة خالية من الخيط مصورة باردة / مطاطية باردة للمباني الميكانيكية والمعدات الهيدروليكية وقطع غيار السيارات).
مجالات التطبيق
الصناعات النموذجية:النظم الهيدروليكية والهوائية والمعدات المتنقلة والآلات الصناعية والسيارات والهندسة الميكانيكية العامة.
أماكن استخدامه (مثال):
-
وحدات الطاقة الهيدروليكية والأنابيب:خطوط هيدروليكية صلبة، اتصالات المجموعات، خطوط الضغط.
-
أسطوانات هيدروليكية:خطوط أنابيب الأسطوانات، خطوط التحكم، الأنابيب المساعدة.
-
السيارات والتنقل:أنظمة التوجيه، خطوط السوائل المتعلقة بمكافح الصدمات، أنابيب أجزاء الآلة حيث الدقة OD / ID مهمة.
-
أتمتة المصنع:خطوط المحركات الهوائية / الهيدروليكية التي تتطلب جودة سطحية وأبعاد ثابتة.
س: هل أنت شركة تجارية أم مصنعة ؟
الجواب: المصنعين يمكنهم أيضاً التجارة.
س: كم مدة التسليم؟
ج: بشكل عام،إنه 10-15 أيام إذا كانت البضائع في المخزون،أو هو 30-40 أيام إذا كانت البضائع ليست في المخزون،
هو وفقاً للكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=2000USD، 100٪ مقدما. الدفع>=2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بي.
-
