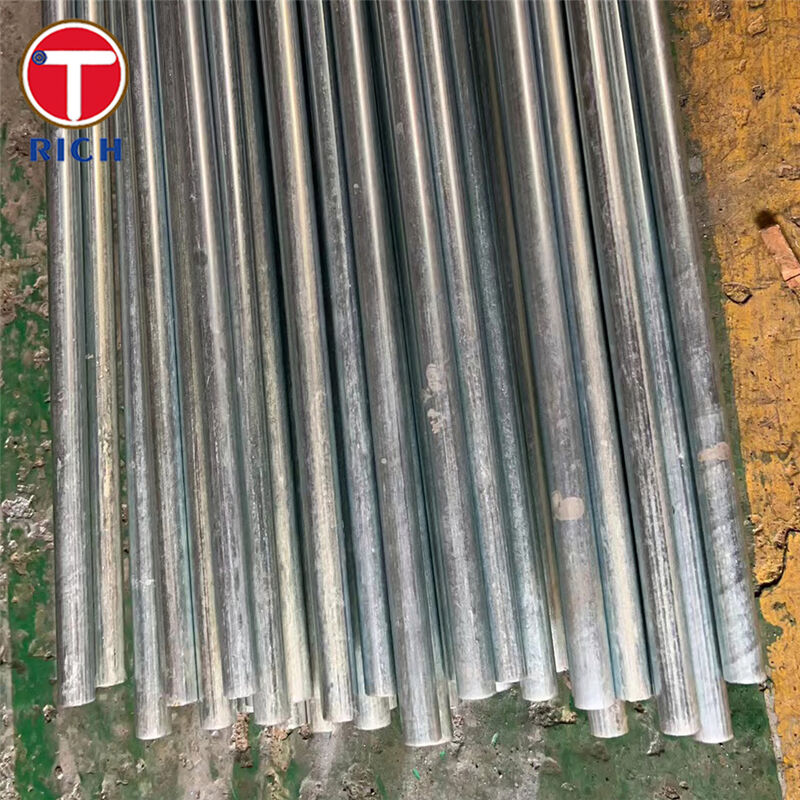

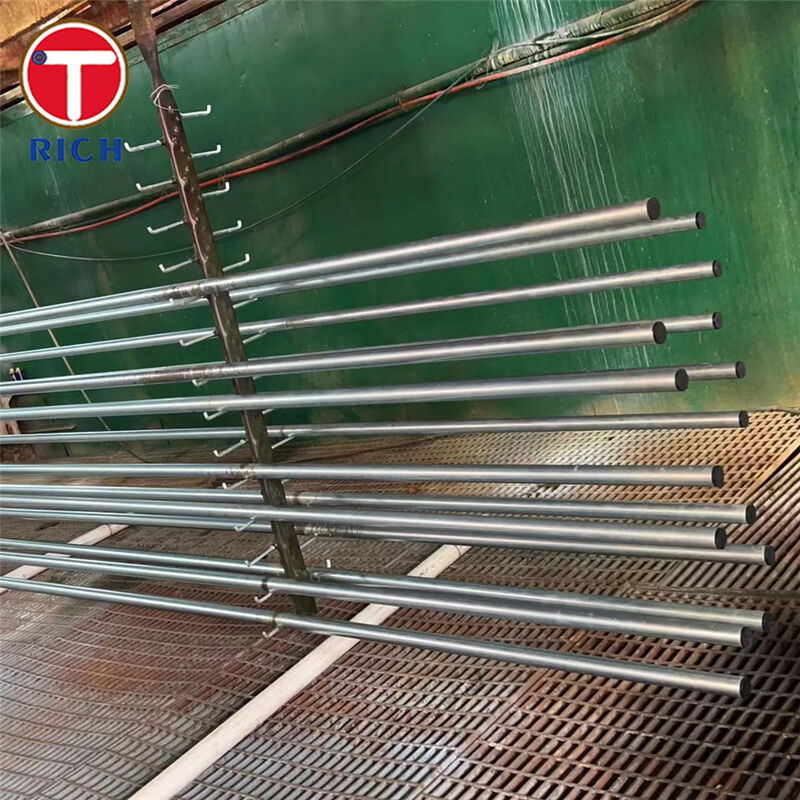

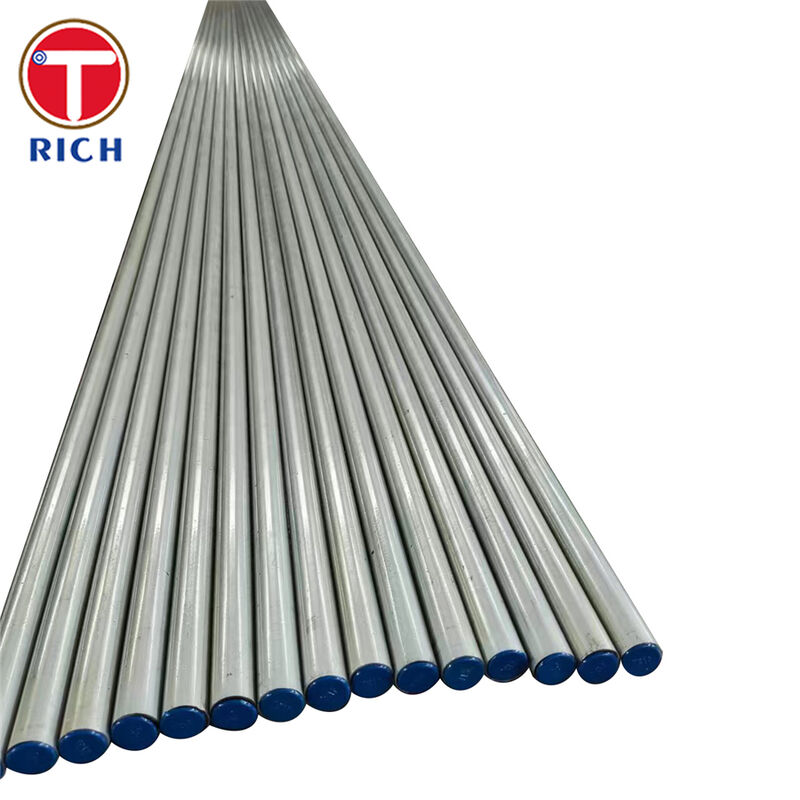

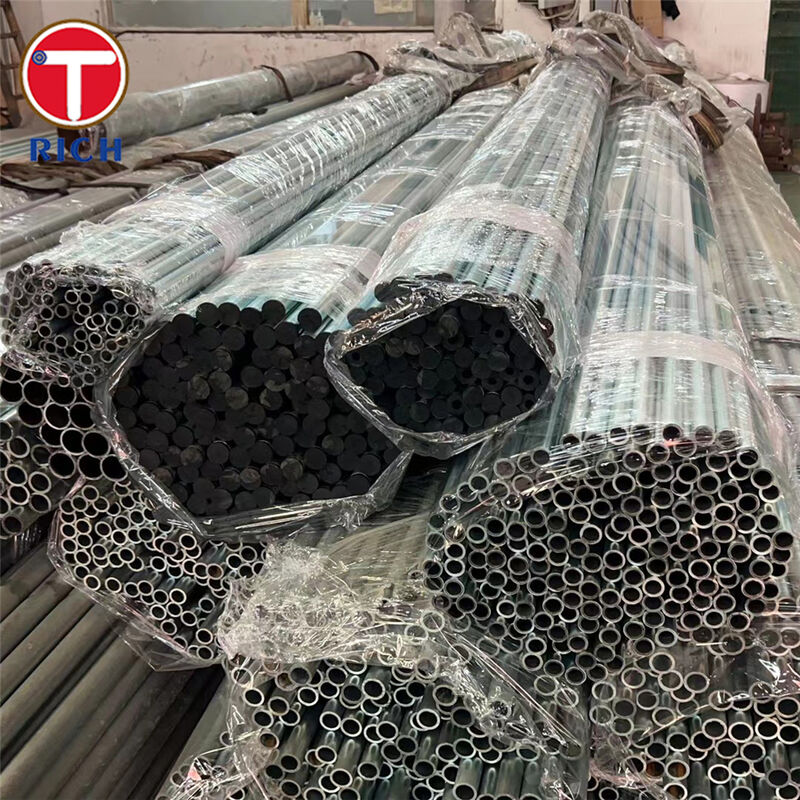

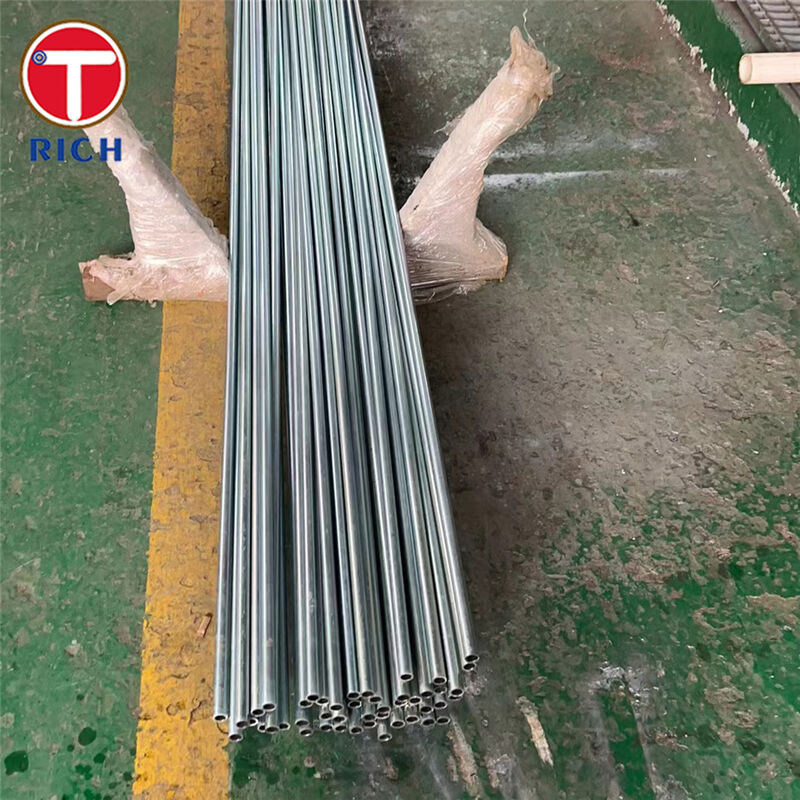

E355+N أنابيب الدقة المزودة بار بار بار بار بار خالية من الفولاذ الكربوني للتطبيقات الميكانيكية
أنبوب فولاذي دقيق من الفولاذ الكربوني E355+N,حالة طبيعية شريط مجوف غير ملحوم,التطبيقات الميكانيكية الأنبوب المسحوب على البارد
,Normalized Condition Seamless Hollow Bar
,Mechanical Applications Cold Drawn Tube
E355+N قضبان مجوفة غير ملحومة من الفولاذ الكربوني، أنبوب دقيق مسحوب على البارد للتطبيقات الميكانيكية
مادة
E355+N عبارة عن درجة أنبوب دقيق غير ملحوم من الفولاذ الكربوني، رقم الفولاذ 1.0580، يستخدم بشكل شائع في نظام الأنابيب الدقيقة والأنابيب الميكانيكية EN. في المصادر العملية، تتم معالجته بشكل عام بموجب EN 10305-1 للأنابيب الدقيقة المسحوبة على البارد ويمكن أيضًا مواءمتها مع EN 10297-1 للأنابيب غير الملحومة المستخدمة في الهندسة الميكانيكية والعامة. حالة التسليم "+N" تعني التطبيع، مما يمنح الدرجة توازنًا قويًا بين القوة والمتانة وموثوقية المعالجة للأجزاء الميكانيكية المُشكَّلة.
تحديد
- نوع المنتج: أنبوب دقيق غير ملحوم مسحوب على البارد / شريط مجوف
- الصف الرئيسي: E355، 1.0580
- حالة التسليم: +N (تطبيع)
- الطريق الرئيسي: EN 10305-1
- مسار الأنبوب الميكانيكي ذو الصلة: EN 10297-1
- طريق التصنيع: مجوف غير ملحوم على الساخن، ثم مسحوب على البارد، ثم تطبيع
- نطاق الحجم النموذجي المنشور EN 10305-1 E355: القطر الخارجي 4-380 مم؛ سمك الجدار 0.5-25 ملم
- الطول: طول ثابت مخصص أو طول عشوائي للمطحنة، يخضع للطلب
- القسم: أنبوب دقيق مستدير بشكل أساسي للتصنيع الميكانيكي والتصنيع الميكانيكي
تتطابق هذه النقاط مع مسار منتج EN 10305-1 E355 المنشور ونطاق الحجم الذي تستخدمه مراجع السوق للأنابيب الدقيقة السلسة.
الميزات الرئيسية
- بناء سلس للسلامة الهيكلية الموثوقة
- معالجة دقيقة مرسومة على البارد لتحسين دقة الأبعاد وجودة السطح
- أداء قوي في حالة التطبيع: قوة الشد 490-630 ميجا باسكال، قوة الخضوع لا تقل عن 355 ميجا باسكال، الاستطالة 22٪ على الأقل
- مناسبة للتطبيقات التي تتطلب عمليات تصنيع مكثفة والتي تتطلب سماكة جدار ثابتة واستدارة وملاءمة للتجميع
- موقع جيد للهندسة الميكانيكية والاستخدامات الصناعية العامة والهيدروليكية
تأتي هذه الخصائص مباشرةً من نطاق الأنبوب الدقيق EN ونافذة الخصائص الميكانيكية المنشورة E355 +N.
مزايانا
1. تحكم أفضل في الأبعاد لكفاءة التصنيع
عادةً ما يركز مشترو الأنابيب غير الملحومة الدقيقة أولاً على دقة OD/ID، واتساق سمك الجدار، والاستقامة، والاستدارة، والتركيز. تسلط إرشادات السوق بشأن الأنابيب الدقيقة الضوء بشكل متكرر على تلك النقاط باعتبارها الأبعاد التي تؤثر بشكل كبير على دقة التجميع وتكلفة التصنيع النهائية، لذلك يتم وضع فئة المنتج هذه في أفضل وضع عندما يتم التعامل مع التحكم في الأبعاد كقيمة أساسية بدلاً من فكرة لاحقة.
2. انخفاض مخاطر الجودة في التطبيقات الحساسة للعيوب
من المخاوف الشائعة لدى المشتري ما إذا كان الأنبوب به شقوق سطحية أو طيات أو شوائب أو انحراف في الأبعاد بعد السحب على البارد. تُظهر مراجع عيوب الصناعة وإرشادات مراقبة الجودة أنه يتم الحكم على الأنابيب غير الملحومة الدقيقة بشكل كبير على حالة السطح، وتوحيد الجدار، والكشف عن العيوب، ونظام الفحص، وهذا هو السبب في أهمية المصادر الموجهة للفحص للمكونات الميكانيكية والتجمعات الدقيقة.
3. سهولة مطابقة المشروع عبر المعايير العالمية
غالبًا ما تقارن المشتريات الدولية مسارات EN وASTM وJIS وGOST وGB أثناء المراجعة الفنية. إن وضع E355+N أولاً كدرجة أنابيب غير ملحومة بدقة EN، ثم تعيينها لمعايير الأنابيب الميكانيكية المماثلة في الأنظمة الأخرى، يجعل مراجعة الرسم والمصادر عبر الحدود أكثر كفاءة مع تجنب الاستبدال الإهمالي من واحد إلى واحد.
التركيب الكيميائي
| درجة | عائلة قياسية | ج | سي | من | ص | س | آخر |
|---|---|---|---|---|---|---|---|
| E215 | إن 10305-1 / إن 10305-4 | .10.10 | .050.05 | .70.70 | .00.025 | .00.025 | آل ≥0.025 |
| E235 | إن 10305-1 | .170.17 | .30.35 | .21.20 | .00.025 | .00.025 | آل ≥0.015 |
| E255 | إن 10305-1 | .20.21 | .30.35 | 0.40-1.10 | .00.025 | .00.025 | — |
| E355 | إن 10305-1 | .20.22 | .50.55 | .61.60 | .00.025 | .00.025 | آل ≥0.020 |
| C35E | إن 10305-1 / إن 10297-1 | 0.32-0.39 | .40.40 | 0.50-0.80 | .030.030 | .035.035 | ني .40.40، كروم .40.40، مو .10.10 |
الخواص الميكانيكية
| درجة | حالة التسليم | قوة الشد Rm (MPa) | قوة الخضوع ReH / Rp0.2 (MPa) | استطالة أ (٪) |
|---|---|---|---|---|
| E215 | +ن | 290-430 | ≥215 | ≥30 |
| E235 | +ن | 340-480 | ≥235 | ≥25 |
| E255 | +ن | 440-570 | ≥255 | ≥21 |
| E355 | +ن | 490-630 | ≥355 | ≥22 |
| C35E* | +ن | ≥550 | ≥300 | ≥21 |
معايير التنفيذ
- أستم:ASTM A519 / A519M - الأنابيب الميكانيكية غير الملحومة من الكربون وسبائك الصلب.
- إن:EN 10305-1 - أنابيب غير ملحومة مسحوبة على البارد للتطبيقات الدقيقة؛ TS EN 10297-1 أنابيب دائرية غير ملحومة للأغراض الميكانيكية والهندسية العامة
- غوست:GOST 8734-75 — أنابيب فولاذية غير ملحومة مشكلة على البارد، تُستخدم عادةً مع GOST 8733 للمتطلبات الفنية.
- نظام المعلومات الجغرافية:JIS G 3445 — أنابيب الصلب الكربوني لهيكل الآلة.
- غيغابايت:GB/T 3639-2021 - أنابيب فولاذية غير ملحومة مسحوبة على البارد أو مدلفنة على البارد للتطبيقات الدقيقة.
مجالات التطبيق
قطاعات التطبيق العامة
- الهندسة الميكانيكية
- المعدات الهيدروليكية والهوائية
- مكونات السيارات
- الآلات الصناعية
- أجزاء أنبوبية مصنوعة بدقة
تتوافق هذه القطاعات مع النطاق المحدد للأنابيب الدقيقة EN، والأنابيب الميكانيكية، والأنابيب الدقيقة الهيدروليكية/الهوائية، ومعايير أنابيب هيكل الآلة.
الاستخدام النموذجي داخل تلك القطاعات
- الهندسة الميكانيكية:الأكمام، وعلب الأدغال، والفواصل، والفراغات الأنبوبية المُشكَّلة
- المعدات الهيدروليكية والهوائية:فراغات أنبوب الأسطوانة، والمواد الأساسية للأنبوب المصقول، ومكونات الخط الدقيقة
- السيارات:أجزاء الأنابيب الهيكلية المُشكَّلة، والفراغات المتعلقة بالتعليق، ومكونات الأنابيب المتعلقة بناقل الحركة
- الآلات الصناعية:بكرات، وأدلة، وفراغات مقعد المحمل، والناقل وأعضاء المعدات
- الآلات الدقيقة:الأجزاء المملة، والأقسام المجوفة، والفراغات المكونة ذات التسامح الوثيق
تمثل أمثلة الأجزاء هذه استنتاجات الاستخدام الهندسي استنادًا إلى نطاقات الخدمة الميكانيكية والدقة والهيدروليكية/الهوائية المنصوص عليها في المعايير.
مذكرة المشتريات
لهذا العنوان، تعاملتE355+نفي المقام الأول باعتبارهEN 10305-1 أنبوب دقيق مسحوب على البارد غير ملحومالصف، معإن 10297-1كمرجع الأنبوب الميكانيكي ذي الصلة. إذا كان رسم المشروع يتطلب على وجه التحديد مخزونًا حقيقيًا من القضبان المجوفة بدلاً من الأنابيب الدقيقة، فيجب أن يؤكد الطلب على المعيار الدقيق وفئة التسامح وحالة التسليم قبل الاستبدال.
س: هل أنت شركة تجارية أو الشركة المصنعة؟
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
س: كم من الوقت هو وقت التسليم الخاص بك ؟
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون،
هو حسب الكمية.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
