سلس / ملحومة Octangon لأنابيب الصلب GB / T 3094 الباردة مسحوب أنبوب 10 # 20 # Q195 Q235 Q345
تفاصيل المنتج
سلس أنابيب الصلب,دقة صلب الذى لا يصدأ أنبوب
,precision stainless steel tubing
أنابيب الفولاذ الأوكتانغونية غير الملحومة أو المطاطية GB/T 3094 أنابيب سحب باردة 10# 20# Q195 Q235 Q345
أنابيب الفولاذ الثمانية الأطراف هي في الغالب أنابيب بلا خيوط أو أنابيب لحامية،وفقًا للمعيار الصيني GB / T 3094 ، وهو معيار لأنابيب الفولاذ الشكلية المسحوبة باردة.
أنابيب الفولاذ الثمانية الأطراف تستخدم على نطاق واسع في الأجزاء الهيكلية والأدوات وأجزاء الآلات. والبرميل مقارنة مع أنابيب الفولاذ المقاوم للصدأالقدرة الشوكية الضيقة أكبر، يمكن أن تقلل إلى حد كبير من الوزن الهيكلي، وتوفير الصلب.
الصف الحديدي:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
التطبيق:
تستخدم في الأجزاء الهيكلية وأجزاء الأدوات والآلات
طريقة الإنتاج:
سحب بارد
نوع الأنابيب:
أنبوب بلا خيوط وفقًا للمعيار الصيني GB / T 3094 ، أو أنبوب مصفح وفقًا لطلب العملاء
التسامح:
وفقًا للجدول التالية، أو حسب طلب العملاء.
| التسامح للعرض | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤30 | ± 0.30 | ± 0.20 |
| >30-50 | ± 0.40 | ± 0.30 | |
| >50-75 | ± 0.80%A ± 0.80%B | ± 0.70%A ± 0.70%B | |
| > 75 | ± 1%A ± 1%B | ± 0.8%A ± 0.8%B | |
| التسامح لسمك الجدار | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤1.0 | ± 0.18 | ± 0.12 |
| >1.0-3.0 | +15٪ WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ± 10% WT | |
الخرطومات على الحافة للأنبوب:
وفقًا للجدول التالية، أو حسب طلب العملاء.
| حواف متطرفة | |||
| الحجم ((ملم) | التسامح ((ملم) | ||
| عامة | درجة عالية | ||
| العرض A / B | ≤30 | 0.20 | 0.10 |
| >30-50 | 0.30 | 0.15 | |
| >50-75 | 0. 80% | 0.50٪ | |
| > 75 | 0.90٪ | 0. 60% | |
ثني:
بالنسبة للأنبوب العام، يجب أن يكون الانحناء ≤4.0mm/m، ويجب أن يكون التوالي الإجمالي ≤0.4%.
بالنسبة للأنابيب ذات الدرجة العالية ، يجب أن يكون الانحناء ≤2.0 ملم / م ، ويجب أن يكون المستقيم الكلي ≤0.2 ٪.
الخصائص الميكانيكية:
| الصف الحديدي | قوة الشد MPa | قوة الغلة MPa | الطول % |
| ليس أقل من | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
شكل الطرفين:
يجب قطع كلا طرفي الأنابيب إلى سطح نهائي كامل عمودي على المحور ويجب إزالة الأطراف من الطرفين.
شرط التسليم:
السحب البارد، المعالجة الحرارية مقبولة أيضا.

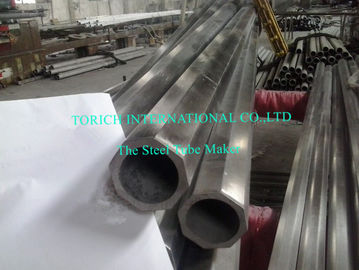

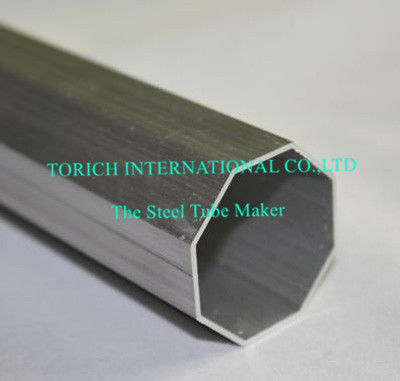

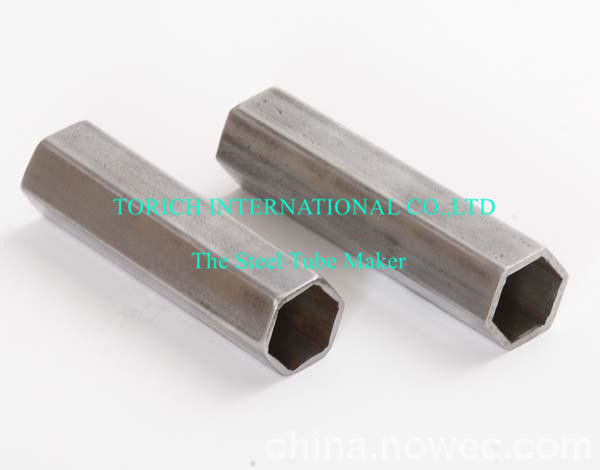

الصورة:
-
