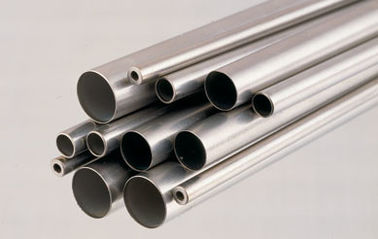

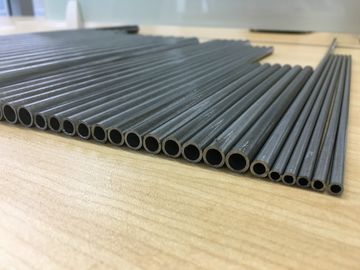

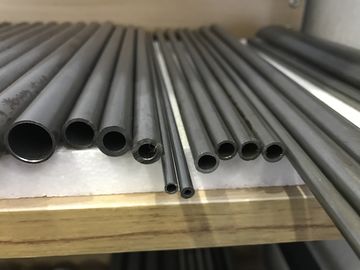

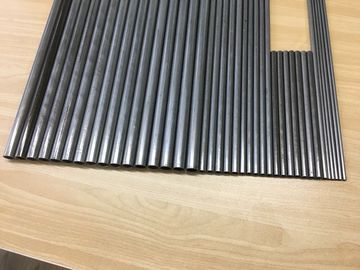

SAE J526 UNS G10080 / UNS G10100 أنابيب فولاذية ذات جدار واحد ملحومة على البارد منخفضة الكربون
تفاصيل المنتج
,
,precision pipes and tubes
SAE J526 UNS G10080 / UNS G10100 الصلب ذو الكربون المنخفض المطاوئ بالبردالحائط أنابيب
أنابيب صلب منخفض الكربون ذات جدار واحد مصفحة SAE J526 مصممة للسيارات العامة، التبريد، الهيدروليكية وغيرها من التطبيقات المماثلة التي تتطلب أنابيب ذات جودة مناسبة للانحناء، والإشعال،الرؤوس،التشكيل، والصيانة.
المعيار الفني: (أيه إي جي 526)
سمك الجدار:0.5-15ملم
قطر:1-100ملم
الطول:ماكس 12000ملم، بناء على طلب العميل
التطبيق:التطبيقات العامة للسيارات والتبريد والهيدروليكية وغيرها من التطبيقات المماثلة
المواد /الدرجة:UNS G10080 أو UNS G10100
طريقة الإنتاج:
يجب أن تكون الأنابيب مصنوعة من شريط واحد من الصلب على شكل أنبوبية، يتم ربط حوافها وإغلاقها بعملية لحام مناسبة.بعد الحام،the bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this documentعادةً ما يكون هذا النوع من الأنابيب متوفرًا في كل من الحالة الملفوفة والسليمة. يجب الاتفاق على متطلبات الاستقامة بين المورد والمشتري.
| درجة الصلب والتركيبات الكيميائية | |||||
| الصف الحديدي | ج | نعم | م | (ب) | S |
| أقصى | أقصى | أقصى | أقصى | أقصى | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30-0.50 | 0.03 | 0.05 |
| UNS G10100 | 0.08-0.13 | 0.07-0.6 | 0.30-0.60 | 0.03 | 0.05 |
| متطلبات ميكانيكية | |
| الخصائص | القيم |
| قوة العائد، دقيقة (0.2 ٪ تعويض) | 170 مبا |
| قوة الشد، دقيقة | 290 مبا |
| الطول في 50 ملم | 14% دقيقة |
| صلابة (مقياس روكويل 30 T) ، ماكس | 65 |
| أبعاد الأنابيب وتسامحاتها | |||||
| (داش) الحجم | الاسمية أنابيب زائدة ملم | بالخارج قطر (2) أساسية ملم | بالخارج قطر (2) التسامح ± ملم | الحائط سمك (3) ((4) أساسية ملم | الحائط سمك (3) التسامح ± ملم |
| - 2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1يمكن تحديد أحجام أخرى بالاتفاق بين المورد والمستخدم.
2يجب أن يكون القطر الخارجي الفعلي هو متوسط الحد الأقصى والحد الأدنى
القطر الخارجي كما هو محدد في أي مقطع عرضي واحد من خلال الأنابيب.
3المسامح المذكورة تمثل الحد الأقصى للمعاقبة في أي نقطة.
4بالنسبة لسمك الحائط المتوسط ، فإن التسامح لسمك الحائط الثقيل التالي
تنطبق.
حالة نهاية الأنابيب
سيتم إنتاج الأنابيب باستخدام ممارسات قطع مصنع عادية. وهذا سوف يشمل، ولكن لا يقتصر على، النهايات المقطعة واحدة، النهايات المقطعة مزدوجة، قطع المنشار، والنهايات المقطعة الدوارة.سيتم توفير الاهتمام للحد من تشويه أطراف الأنابيبأما الطرف الذي يتطلب مزيد من المعالجة فسيتم الاتفاق عليه بين المنتج والمشتري.
التشطيب السطحي
عيوب السطح مثل علامات التعامل، علامات الطلاء، or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessلا يتطلب إزالة هذه العيوب السطحية.يجب أن يكون هناك قشرة لحام خفيفة ورذاذ على السطح الداخلي غير مسموح بها ولكن يجب أن يتم الاحتفاظ بها إلى الحد الأدنى بما يتفق مع ممارسات لحام جيدةيجب الاتفاق على متطلبات خاصة لقطعة اللحام في وقت الشراء.
المعيار ذي الصلة: SAE J1677 - اختبارات وإجراءات الصلب المنخفض الكربون والأنابيب النقيلية النحاسية SAE
اختبار الانحناء(سايه جي 16775)3
اختبار الضغط(سايه جي 16775)8
الاختبار الكهربائي غير المدمر(سايه جي 16775)9
اختبار التسطيح(سايه جي 16775)1
اختبار التوسع(سايه جي 16775)4
اختبار السحب(سايه جي 16775)7
SAE J409-تحليل المنتج الاختلافات المحتملة من التحليل الكيميائي المحدد للحرارة أو الصلب المصبوب
المعايير المرجعية:
الصفحة SAE J514 ◄ لوازم الأنابيب الهيدروليكية
SAE J516 √توصيلات الأنابيب الهيدروليكية
الصفحة SAE J533Flare للأنابيب
SAE J1065 ◄ مقاييس الضغط للأنابيب الهيدروليكية والأدوات
SAE J1290 نظام الفرامل الهيدروليكية للسيارات إتصال الأنابيب الميتيكية
طابعة وجه SAE J1453 O-Ring
الاختبارات والإجراءات المتعلقة أنابيب الصلب المنخفض الكربون والنخيل النحاسي
-
