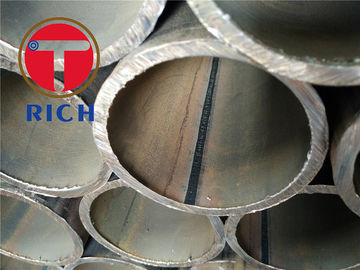

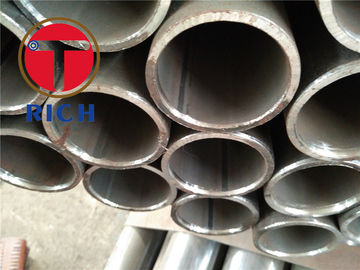

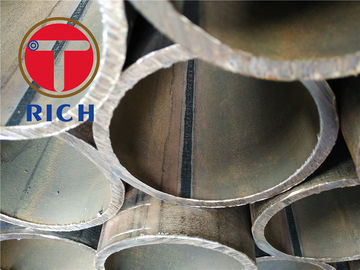

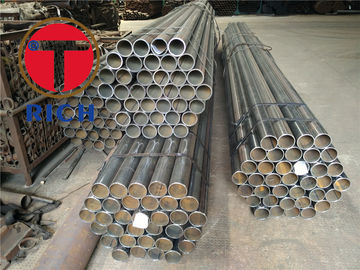

P235GH P265GH 16Mo3 القوس الغاطس الملحومة للأنابيب الصلب مع عدم حليف / سبائك الصلب

EN10217-5 P235GH P265GH 16Mo3 أنابيب الفولاذ المطاطية ذات القوس الغارق مع الفولاذ غير المقاوم والسليح

EN10217-5 أنابيب الفولاذ المطاوئة لأغراض الضغط - الشروط التقنية للتسليم -
الجزء الخامس:أنابيب من الفولاذ غير السليمي والأسلي الملحومة بالقوس الغارق ذات خصائص درجة حرارة مرتفعة محددة

المواد:
فولاذ محطم بالكامل، فولاذ ذرة رفيعة بحجم حبة حديدية.

أسماء الفولاذ:
وفقًا لمعيار EN10027-1 و CR10260

تصنيع:
HFWلحام عالي التردد
صبغ القوس الغارق لحام - خيط طولي -SAWH
- طلاء مروحيرأى

إجراءات اللحام:
اختبار وتفتيش إجراءات اللحام للأنابيب المغمورة واللحامة (أو) يتم شهادتها والموافقة عليها وفقًا لمعيار EN10217-1

المظهر العام:
مناطق اللحام خالية من الشقوق ، وعدم الاندماج وعدم الاختراق
أنابيب خالية من عيوب السطح الخارجي التي يمكن اكتشافها عن طريق الفحص البصري.

صلابة التسرب:

يجب أن تجتاز الأنابيب اختبارًا هيدروستاتيكيًا أو اختبارًا كهرومغناطيسيًا لسلامة التسرب

اختبار غير مدمر:

يجب أن يخضع الطول الكامل للخيط لحام جميع الأنابيب EW و BW لاختبار غير مدمر للكشف عن التأثيرات الطولية

يجب أن يخضع الطول الكامل للخيط لحام جميع أنابيب SAW لاختبار غير مدمر للكشف عن العيوب.

التوالي:

يجب أن لا يتجاوز الانحراف عن المستقيم، لأي طول أنبوب L، 0.0015L.

يجب أن لا يتجاوز الانحرافات عن المستقيمة على طول متر واحد 3 ملم.

إعداد النهايات:

يجب أن يتم تسليم الأنابيب بأطراف مربعة ، يجب أن تكون الأطراف خالية من التشنجات المفرطة.

التركيب الكيميائي:

EN10217-1 الجزء 1: أنابيب من الفولاذ غير المقاوم للصدأ ذات خصائص محددة في درجة حرارة الغرفة

EN10217-2 الجزء 2: أنابيب الفولاذ غير السميك والسماكي الملحومة بالكهرباء مع ارتفاع محدد
خصائص الحرارة

EN10217-3 الجزء 3:أنابيب من الفولاذ ذو الحبوب الدقيقة

EN10217-5 الجزء 4: أنابيب من الفولاذ غير المقاوم للصدأ الملحومة بالكهرباء ذات درجة حرارة منخفضة محددة
الخصائص

EN10217-5 الجزء 5: أنابيب الفولاذ غير السليمي المطاوعة بالقوس الغارقة ذات الدرجة المنخفضة المحددة
خصائص الحرارة

EN10217-6 الجزء 6: أنابيب الصلب غير المقاوم للصدأ المطاوعة بالقوس الغارقة مع انخفاض محدد
خصائص الحرارة

EN10217-7 الجزء 7: أنابيب الفولاذ المقاوم للصدأ.


المراجع التشريعية:
معيار EN 760: مواد الاستهلاك لللحام - تدفقات لحام القوس الغارق - التصنيف

معيار EN 895: اختبارات تدميرية على الحوائط في المواد المعدنية - اختبار سحب عبر

معيار EN 910: اختبارات تدميرية لللحام في المواد المعدنية - اختبار الانحناء

EN1321، اختبارات تدميرية على اللحام في المواد المعدنية - الفحص الكلي والمجهري
من الحوائط

EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار في درجة حرارة البيئة

EN10002-5 المواد المعدنية - اختبار السحب - الجزء 5: طريقة التثبيت عند درجة حرارة مرتفعة

EN10020، تعريفات وتصنيف فئات الصلب

EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد

EN10027-1 - أنظمة تدمير الفولاذ - الجزء 1: أسماء الفولاذ، الرموز الرئيسية.

EN10027-2 - أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية.

EN10045-1 - المواد المعدنية - اختبار تأثير تشاربي - الجزء 1: طريقة الاختبار

EN10052 ، مصطلحات المعالجة الحرارية للمنتجات الحديدية

EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش

EN10200، أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول

EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح

EN10234 المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف

EN10236 المواد المعدنية - الأنابيب - اختبار الحلقات الموسعة

EN10237 المواد المعدنية - الأنابيب - اختبار سحب الحلقة

EN10246-1، الاختبار غير المدمر لأنبوبات الصلب الجزء 1: الاختبار الكهرومغناطيسي التلقائي
أنابيب فولاذية مغناطيسية حديدية بدون خيوط وملحومة (باستثناء أنابيب الحديدية المحمومة بالقوس الغارق)
التحقق من الصمود الهيدروليكي

EN10246-3، الاختبار غير المدمر لأنبوبات الصلب - الجزء 3: اختبار التيار الدوامي التلقائي للأنابيب السلسة
والأنابيب الصلبة الملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن العيوب.

EN10246-5، اختبار غير مدمر لأنبوبات الصلب - الجزء 5: مغناطيسية محيطية كاملة تلقائية
اختبار تسرب المحول/التيار من غير ملحومة وملحومة (باستثناء اللحوم القوسية الغارقة)
أنابيب فولاذية مغناطيسية حديدية للكشف عن العيوب الطولية

EN10246-6، الاختبار غير المدمر لأنبوبات الصلب - الجزء 6: الاختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بلا خيوط للكشف عن العيوب العرضية.

EN10247-7، اختبار غير مدمر لأنبوبات الصلب - الجزء 7: اختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن
عيوب طولية.

EN10246-8, اختبار غير مدمر لأنبوبات الصلب - الجزء 8: اختبار بالموجات فوق الصوتية التلقائي لللحام
خيط الأنابيب الملحومة الكهربائية للكشف عن العيوب الطولية.

EN10246-9, اختبار غير مدمر لأنبوبات الصلب - الجزء 9: اختبار بالموجات فوق الصوتية التلقائي لحام
خيط من الأنابيب المطاوئة بالقوس الغارقة للكشف عن التشعبات الطولية و/أو
العجز العرضي.

EN10246-10, اختبار غير مدمر لأنبوبات الصلب - الجزء 10: اختبار الأشعة لللحام
خيط الأنابيب ذات الاندماج الآلي لحام القوس للكشف عن العيوب.

EN10246-14, اختبار غير مدمر لأنبوبات الصلب - الجزء 14: اختبار بالموجات فوق الصوتية التلقائية
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارق) للكشف عن التشكيلات اللامينة
عدم الكمال

EN10246-15، اختبار غير مدمر لأنبوبات الصلب - الجزء 15: اختبار بالموجات فوق الصوتية التلقائي للشريط / اللوحة
تستخدم في تصنيع أنابيب الفولاذ للكشف عن عيوب طبقة

EN10246-16, اختبار غير مدمر لأنبوبات الصلب - الجزء 16: اختبار بالموجات فوق الصوتية التلقائي للمنطقة
على مقربة من خيط اللحام من أنابيب الفولاذ المطاطية للكشف عن عيوب اللامينار

EN10246-17, اختبار غير مدمر لأنبوبات الصلب - الجزء 17: اختبار بالموجات فوق الصوتية التلقائي لأطراف الأنابيب
من أنابيب فولاذية بدون خيوط وملحومة للكشف عن عيوب طبقة

EN10256 - الاختبار غير المدمر لأنبوبات الصلب - المؤهلات والكفاءة من المستوى 1 والمستوى 2
موظفي إصدارات
