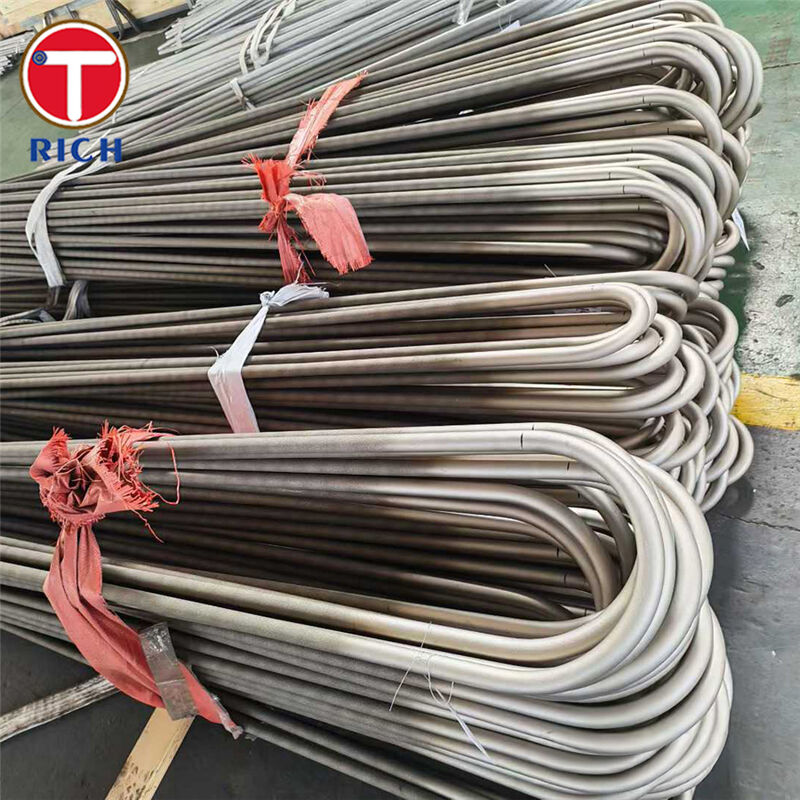

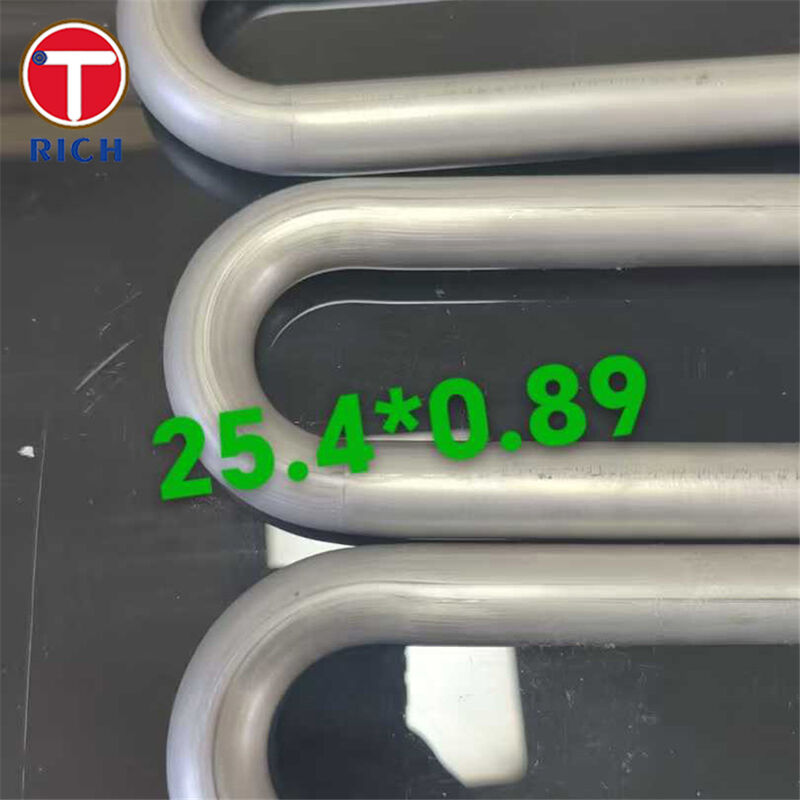

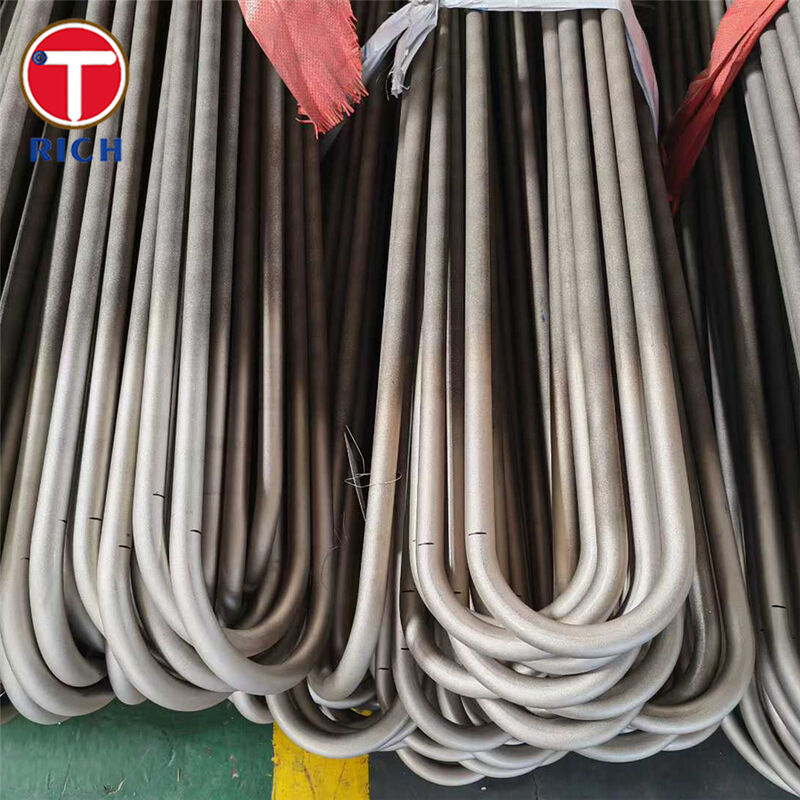

ASTM A179 أنابيب U المنحنية المصنوعة من الفولاذ منخفض الكربون غير الملحومة المسحوبة على البارد للمبادلات الحرارية
تفاصيل المنتج
أنبوب U بيند غير ملحوم مسحوب على البارد
,أنبوب على شكل حرف U من الفولاذ منخفض الكربون
,أنبوب المبادل الحراري على شكل حرف U
أنابيب U-Bend ASTM A179 — أنابيب فولاذية منخفضة الكربون غير ملحومة مسحوبة على البارد للمبادلات الحرارية
المادة
أنابيب U-bend ASTM A179 هي أنابيب فولاذية منخفضة الكربون غير ملحومة مسحوبة على البارد يتم تشكيلها على شكل حرف U للمبادلات الحرارية ذات الغلاف والأنبوب، والمكثفات، والمبردات، ومعدات نقل الحرارة المماثلة. يتم إنتاج الأنبوب الأساسي من خلال عملية غير ملحومة والسحب على البارد، ثم يتم ثنيه إلى نصف القطر/طول الساق المطلوب مع تحكم صارم في الاستقرار الأبعاد وحالة السطح.
المواصفات
-
نوع المنتج: U-bend (U-tube) للمبادلات الحرارية
-
المادة الأساسية / المعيار: ASTM A179 / A179M (غالبًا ما يشار إليها باسم SA179 للغة الشراء المماثلة)
-
طريق التصنيع: غير ملحوم → مسحوب على البارد → ثني U (حسب الرسم)
-
نطاق القطر الخارجي للأنبوب الأساسي النموذجي (نطاق ASTM A179): 1/8" إلى 3" (3.2–76.2 مم)
-
معلمات U-bend الرئيسية (مخصصة):
-
نصف قطر الانحناء (CLR)، طول الساق، طول المماس، الطول المستقيم، التشطيب النهائي
-
التحكم في البيضاوية وترقق الجدار عند الانحناء (قابل للقياس والإبلاغ عنه)
-
الميزات الرئيسية
-
ملاءمة ممتازة لنقل الحرارة: OD/ID أملس، جدار متسق، هندسة مستقرة من أنابيب مسحوبة على البارد
-
أداء تشكيل موثوق به: تدعم كيمياء الكربون المنخفض عمليات الثني والتوسيع والتدحرج المطلوبة بشكل شائع لتجميع الأنبوب بالصفيحة الأنبوبية
-
التحقق من الجودة: التحكم في الكيمياء + الاختبار الميكانيكي + اختبارات الأنابيب النموذجية (مثل خيارات الصلابة/التسطيح/التوهج/الضغط الهيدروستاتيكي أو NDT لكل طلب)
مزايا الشركة
-
كيف تتحكم في ترقق الجدار والبيضاوية عند U-bend؟
نحن نتحكم في أدوات الثني والتشحيم ومعلمات التشكيل، ويمكننا توفير قياسات منطقة الانحناء (البيضاوية وترقق الجدار). يحدد العديد من المشترين حدودًا (مثل أغطية البيضاوية والترقق) لأنابيب U؛ يمكننا التصنيع والفحص وفقًا لمعايير مشروعك وتوفير سجلات الفحص. -
ما هي عمليات التفتيش والوثائق التي سأحصل عليها؟
نحن نوفر إمكانية التتبع الكاملة عن طريق الحرارة/الدفعة وشهادة اختبار المطحنة (EN 10204 3.1 متوفرة عند الطلب)، بالإضافة إلى الامتثال للاختبارات المطلوبة بموجب متطلبات أنابيب ASTM (التحليل الكيميائي/المنتج والتحقق الميكانيكي؛ الاختبار الهيدروستاتيكي أو غير المدمر عند تحديده). -
كيف تمنع التلوث وتلف الشحن (هام للمبادلات الحرارية)؟

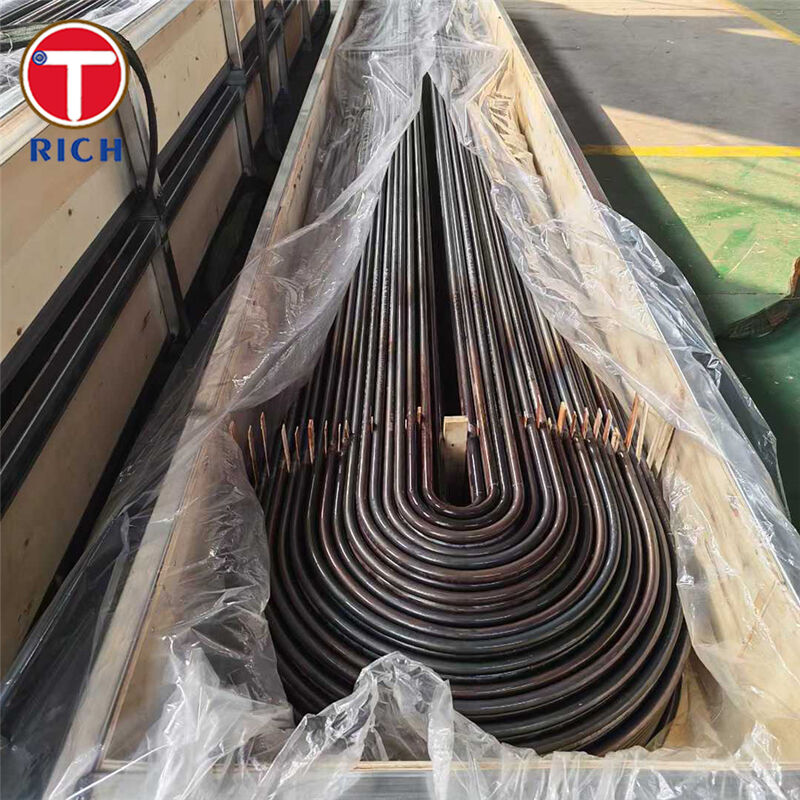

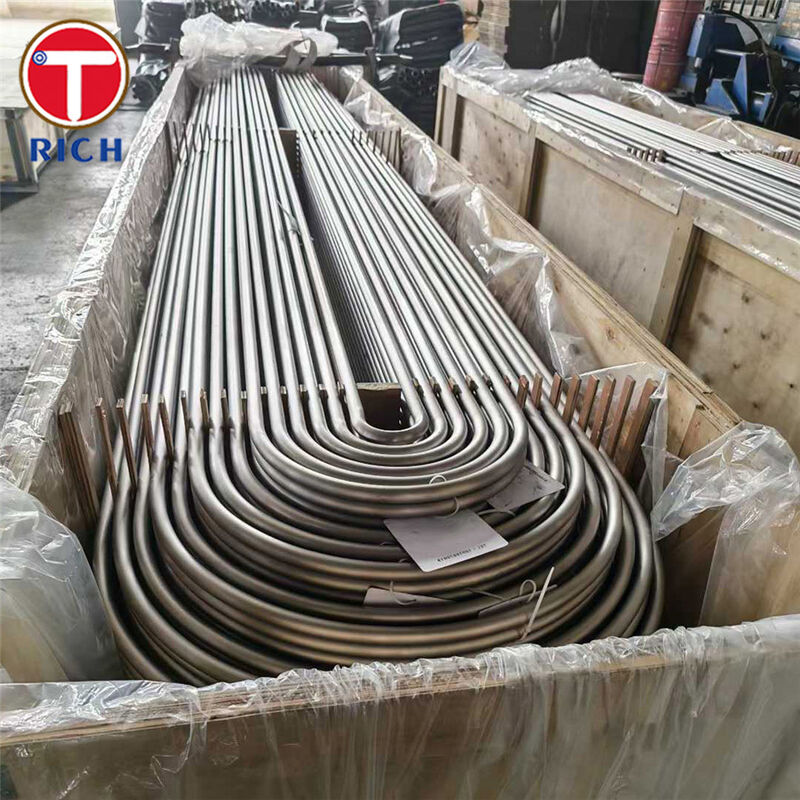

نحن نتبع ممارسات التشطيب والتعبئة الخاضعة للرقابة (القطع/إزالة الحواف/التنظيف، أغطية الأطراف/الإغلاق، والتعبئة للتصدير) لحماية أطراف الأنابيب والنظافة الداخلية أثناء النقل والتخزين.
التركيب الكيميائي
| الدرجة / المعيار | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
ملاحظة: “—” تشير إلى عدم التحديد في الملخصات المذكورة لتلك الدرجة.
الخصائص الميكانيكية (5 درجات مرجعية)
| الدرجة / المعيار | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) | الصلابة |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥35 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (مرجع T ≤ 16 مم) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
المعايير
-
ASTM: ASTM A179/A179M (الأنبوب الأساسي) + ASTM A450/A450M (المتطلبات العامة لأنابيب الفولاذ الكربوني/منخفض السبائك)
-
EN: EN 10216-2 (أنابيب غير ملحومة لأغراض الضغط ذات خصائص درجة الحرارة المرتفعة؛ على سبيل المثال، P235GH)
-
GOST: GOST 8733 (المتطلبات الفنية للأنابيب غير الملحومة المشوهة على البارد) + GOST 8734 (نطاق الحجم للأنابيب غير الملحومة المشكلة على البارد)
JIS: JIS G 3461 (أنابيب غلايات وأنابيب مبادلات حرارية من الفولاذ الكربوني؛ على سبيل المثال، STB340)
-
GB: GB/T 3639 (أنابيب دقيقة غير ملحومة مسحوبة على البارد/مدلفنة على البارد) والاختيارات التي تعتمد على المشروع مثل GB 3087 لخدمة الغلايات، عند التحديد
-
مجالات التطبيق
-
توليد الطاقة والغلايات: المكثفات، وسخانات مياه التغذية، وموفرات الطاقة (حزم أنابيب U)
النفط والغاز / التكرير: المبردات، والمكثفات، ومبادلات استعادة الحرارة
تُستخدم هندسة U-bend بشكل أساسي في المبادلات ذات الغلاف والأنبوب لتمكين مسارات التدفق متعددة الممرات المدمجة وتخطيط الحزمة الفعال.
تُستخدم هندسة U-bend بشكل أساسي في المبادلات ذات الغلاف والأنبوب لتمكين مسارات التدفق متعددة الممرات المدمجة وتخطيط الحزمة الفعال.
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، يمكنه أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، يكون من 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون،
ذلك يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.س: ما هي شروط الدفع الخاصة بك؟ج: الدفع
-
